单片机课程设计之波形发生器姓名：赵涛班级：20121102学号：2012110249 同组同学姓名：高倩目录1 引言 (2)1.1 单片机波形发生器概述 (2)1.2 设计任务 (2)1.3 波形发生器的设计所需器件 (2)2 系统的总体设计 (2)2.1总体设计思想 (3)2.2 总体设计框图 (3)2.3 设计所需芯片及介绍 (3)2.4 总体设计功能图 (5)3 软件设计流程 (6)3.1 锯齿波的产生过程 (6)3.2 三角波产生过程 (7)3.3 方波的产生过程 (8)3.4 正弦波的产生过程......................................................................... 错误！未定义书签。
3.5 通过开关实现波形切换和调频、调幅 (9)4 系统调试与仿真 (10)4.1 调试与仿真 (10)4.2 仿真结果 (10)总结 (12)参考文献 (13)附录1 程序 (14)附录2 波形发生器电路总设计原理图 (14)1 引言波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
本次课程设计使用的单片机构成的发生器可产生锯齿波、三角波、方波，波形的周期可以用程序改变，在本设计的基础上，加上按钮控制和示波器，则可通过按钮设定所需要的波形频率。
1.1 单片机波形发生器概述在工作中，我们常常会用到波形发生器，它是使用频度很高的电子仪器。
现在的波形发生器都采用单片机来构成。
单片机波形发生器是以单片机核心，配相应的外围电路和功能软件，能实现各种波形发生的应用系统，它由硬件部分和软件部分组成，硬件是系统的基础，软件则是在硬件的基础上，对其合理的调配和使用，从而完成波形发生的任务。
1.2 设计任务(1)利用单片机输出方波、三角波、锯齿波。
(2)要求频率可调。
1.3 波形发生器的设计所需器件单片机AT89C51系统，DAC0832一片，PC机一台，运算放大器2 系统的总体设计2.1总体设计思想（一）、课设需要各个波形的基本输出。
绪论：函数发生器是一种常用的电子仪器，用于产生标准信号。
它种类繁多，性能各异，广泛地应用于电子电路、自动控制系统和教学实验等领域。
在工业生产和科研中利用信号发生器输出的信号，可以对元器件的性能及参数进行测量，还可以对电工和电子产品进行指数验证、参数调整及性能鉴定。
在某些场合，我们对系统进行测试时需要特殊波形，这是传统的模拟信号发生器和数字信号发生器很难胜任的。
利用单片机的强大功能，设计合适的人机交互界面，使用户能够通过手动的设定，设置所需波形。
任务要求设计一种使用简单、性能优良的波形发生器，该发生器能产生正弦波、方波、三角波、锯齿波等常用的标准信号。
波形的频率、幅值均为连续可调。
实现多功能信号发生器波形种类、波形的频率、幅值的状态及数据的显示。
整个系统采用单片机控制。
一、实验设计方案利用单片机AT89C51外接数模转换器和运算放大器，由用户通过按键选择输出实验室中经常使用到的几种基本波形：锯齿波、正弦波、方波和三角波，再由AT89C51单片机将最大值和最小值输出给D/A，通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产1Hz—3kHz的波形。
通过键盘来控制三种波形的类型选择、频率变化，并通过液晶屏1602显示其各自的类型以及数值，系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分。
原理图及实验选择的单片机二、电路分析（一）、主控电路AT89C51单处机内部设置两个16位可编程的定时器/计数器T0和T1，它们具有计数器方式和定时器方式两种工作方式及4种工作模式。
在波形发生器中，将其作定时器使用，用它来精确地确定波形的两个采样点输出之间的延迟时间。
模式1采用的是16位计数器，当T0或T1被允许计数后，从初值开始加计数，最高位产生溢出时向CPU请求中断。
中断系统是使处理器具有对外界异步事件的处理能力而设置的。
当中央处理器CPU正在处理某件事的时候外界发生了紧急事件，要求CPU暂停当前的工作，转而去处理这个紧急事件。
教师批阅波形发生器设计摘要波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途。
通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。
目前使用的信号发生器大部分是函数信号发生器，且特殊波形发生器的价格昂贵。
所以本设计使用的是DAC0832芯片构成的发生器，可产生三角波、方波、正弦波等多种特殊波形和任意波形，波形的频率可用程序控制改变。
在单片机上加外围器件距阵式键盘，通过键盘控制波形频率的增减以及波形的选择，并用了LCD显示频率大小。
在单片机的输出端口接DAC0832进行D/A转换，再通过运放进行波形调整，最后输出波形接在示波器上显示。
本设计具有线路简单、结构紧凑、价格低廉、性能优越等优点。
本设计制作的波形发生器，可以输出多种标准波形，如方波、正弦波、三角波、锯齿波等，还可以输出任意波形，如用鼠标创建的一个周期的非规则波形或用函数描述的波形等，输出的波形的频率、幅度均可调，且能脱机输出。
设计的人机界面不但清晰美观，而且操作方便。
关键词：波形发生器；DAC0832；单片机；波形调整教师批阅目录一、设计目的及意义............................................................................. - 3 -1.1设计目的 (3)1.2设计意义 (3)二、方案论证......................................................................................... - 4 -2.1设计要求 (4)2.2方案论证 (4)三、硬件电路设计................................................................................. - 5 -3.1设计思路、元件选型 (5)3.2原理图 (5)3.3主要芯片介绍 (6)3.4硬件连线图 (10)四、软件设计....................................................................................... - 10 -4.1锯齿波的产生过程 (11)4.2三角波产生过程 (13)4.3方波的产生过程 (14)4.4正弦波的产生过程 (16)4.5通过开关实现波形切换和调频、调幅 (18)五、调试与仿真................................................................................... - 20 -5.1仿真结果 (21)六、总结 ............................................................................................... - 22 -七、参考文献：................................................................................... - 23 -教师批阅一、设计目的及意义1.1设计目的（1）利用所学微机的理论知识进行软硬件整体设计，锻炼学生理论联系实际、提高我们的综合应用能力。

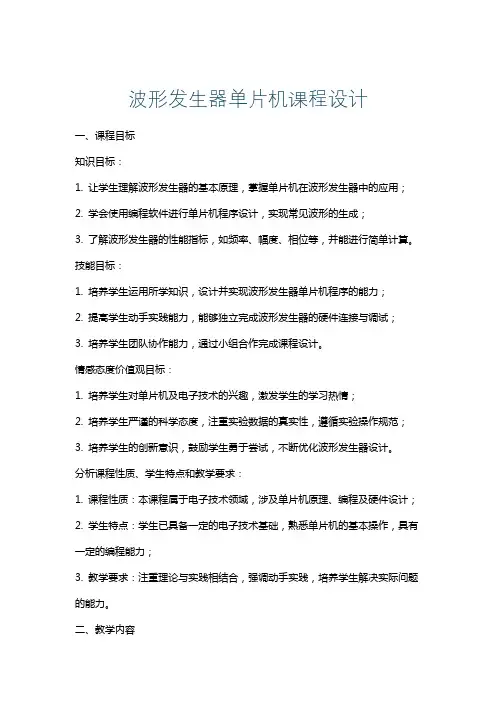

波形发生器单片机课程设计一、课程目标知识目标：1. 让学生理解波形发生器的基本原理，掌握单片机在波形发生器中的应用；2. 学会使用编程软件进行单片机程序设计，实现常见波形的生成；3. 了解波形发生器的性能指标，如频率、幅度、相位等，并能进行简单计算。
技能目标：1. 培养学生运用所学知识，设计并实现波形发生器单片机程序的能力；2. 提高学生动手实践能力，能够独立完成波形发生器的硬件连接与调试；3. 培养学生团队协作能力，通过小组合作完成课程设计。
情感态度价值观目标：1. 培养学生对单片机及电子技术的兴趣，激发学生的学习热情；2. 培养学生严谨的科学态度，注重实验数据的真实性，遵循实验操作规范；3. 培养学生的创新意识，鼓励学生勇于尝试，不断优化波形发生器设计。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程属于电子技术领域，涉及单片机原理、编程及硬件设计；2. 学生特点：学生已具备一定的电子技术基础，熟悉单片机的基本操作，具有一定的编程能力；3. 教学要求：注重理论与实践相结合，强调动手实践，培养学生解决实际问题的能力。
二、教学内容1. 波形发生器原理：介绍波形发生器的功能、分类及其在电子技术中的应用，重点讲解单片机波形发生器的原理及组成。
教材章节：《单片机原理与应用》第四章第三节2. 单片机程序设计：讲解如何使用编程软件（如Keil）进行单片机程序设计，实现常见波形（如正弦波、方波、三角波等）的生成。
教材章节：《单片机原理与应用》第五章3. 硬件设计与连接：介绍波形发生器硬件电路的设计方法，包括单片机、晶振、滤波器等元件的选型与连接。
教材章节：《电子电路设计》第二章4. 波形发生器性能指标：讲解波形发生器的主要性能指标，如频率、幅度、相位等，并进行简单计算。
教材章节：《电子测量与仪器》第三章5. 实践操作与调试：指导学生进行波形发生器硬件连接、程序下载和调试，确保波形发生器正常工作。
教材章节：《单片机原理与应用》第六章6. 课程设计：要求学生以小组为单位，设计并实现一个具有特定功能的波形发生器，完成课程设计报告。
