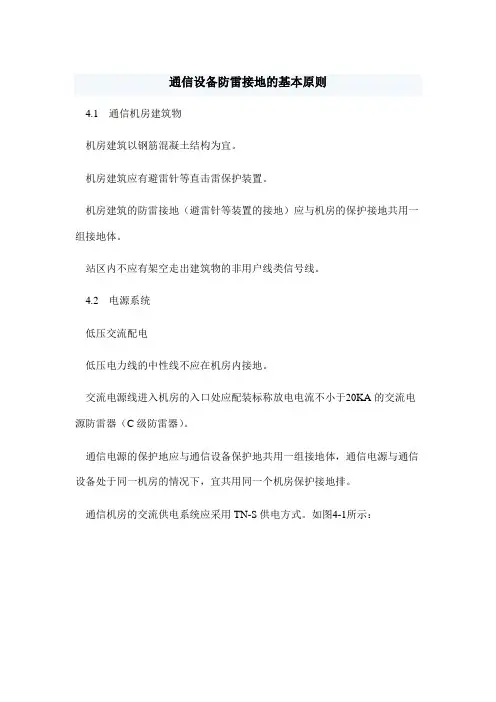

通信设备防雷接地的基本原则4.1 通信机房建筑物机房建筑以钢筋混凝土结构为宜。
机房建筑应有避雷针等直击雷保护装置。
机房建筑的防雷接地（避雷针等装置的接地）应与机房的保护接地共用一组接地体。
站区内不应有架空走出建筑物的非用户线类信号线。
4.2 电源系统低压交流配电低压电力线的中性线不应在机房内接地。
交流电源线进入机房的入口处应配装标称放电电流不小于20KA的交流电源防雷器（C级防雷器）。
通信电源的保护地应与通信设备保护地共用一组接地体，通信电源与通信设备处于同一机房的情况下，宜共用同一个机房保护接地排。
通信机房的交流供电系统应采用TN-S供电方式。
如图4-1所示：图4-1 TN-S交流供电方式这种供电对设备的安全运行有很好的保证，包括三种情况：(1) 低压电力电缆从较远的变压器处采用三相五线（3根相线、1根中线、1根保护地线）向机房供电。
(2) 高压或中压电力线引入通信楼，在通信楼的配电房内变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接通信楼的地网，然后变压器输出三相五线到机房。
(3) 高压或中压电力线引到通信楼附近，在户外由配电变压器变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接配电变压器的地网，然后变压器输出三相五线到机房。
*若2、3情况不能满足，也可采用如下方法：低压电力电缆的中性线、配电变压器的保护地接通信楼的地网（或接配电变压器地网，通信楼的地网与配电变压器的地网在地下统一连接成一个地网），变压器输出三相四线（3根相线，1根中线）到机房。
**通信机房的交流供电系统不宜采用TT的配电方式（见a、b两种例子），可提醒用户尽量避免。
例：a、低压电力电缆从较远的变压器处采用三相四线（3根相线，1根中线）向机房供电；b、高压或中压电力线在通信楼旁接配电变压器，配电变压器的地网和通信楼的地网分别使用两组独立的接地体。
直流配电：-48V直流电源的正极（或+24V直流电源的负极）应在直流电源柜的输出处接地。
中国电信移动基站防雷接地整治规范（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》（YD5098-2005）基础上，特编制移动基站防雷接地技术规范。
本规范起草过程中，湖北电信公司在湖北省内广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。
中国电信无线基站防雷接地整治规范的制订有一个不断完善的过程，本次制订的定为1.2 版。
由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。
本规范由中国电信集团公司网络运行维护事业部负责解释、监督执行。
规范使用过程中，如有需要补充或修改的内容，请于中国电信集团公司网络运行维护事业部联系。
本规范起草单位包括中国电信湖北电信公司。
主要起草人为：湖北电信公司：王成周志安吴雪刚郑成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规范 (6)3.1 总体技术规范 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项........................................ 错误!未定义书签。
