智能型涡街流量计转换器操作使用说明书一、性能简介智能型涡街流量计转换器采用数字信号处理技术（DSP），设计有14级数字带通滤波器，通过快速傅立叶软件算法，提高了涡街的信号检测灵敏度，加强了涡街流量计的抗振性能，突破了传统模拟方法处理涡街信号的局限性。
智能型涡街流量计转换器在硬件上采用了可变增益放大器；以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处理。
最后，在软件上采用DSP技术，实现14频段自适应带通滤波器算法。
一般情况下，测量下限向下延伸至原来的1/2～1/4，从而也就扩展了涡街流量计的量程范围，采用无电位器化设计，全部调试采用按键设置完成，因此，方便了现场的调试工作，也提高了仪表的可靠性。
本仪表采用中、英文操作菜单，易读易懂。
智能型涡街流量计转换器基本特点抗振性能更好；下限流速低，可达常规涡街流量计的1/2～1/4；量程比宽，一般情况可达1：30～1：50；调试操作简单，有HART通讯功能（选配）；可配合各种涡街传感器进行各种介质测量；基本功能l瞬时流量显示、累积总量显示、百分比显示、频率显示；l4～20mA输出、0～5KHZ频率输出，涡街脉冲输出；二、安装接线智能型涡街转换器设计两个接线插座。
1、仪表接线1.1 传感器信号输入三针插座：涡街传感器信号线，遵循国内通用设计，用户将涡街信号线插头插入即可；1.2. 电源、输出五针插座：五针插座的第一针是24V电源+，第二、三针是24V电源－（COM端），第四针是电流输出端(I)，第五针是脉冲或频率输出端(P)。
COM是电源、输出公共端，详见下图：2、仪表电源仪表电源要求：DC24V，范围(18～30V)3、仪表脉冲输出仪表脉冲输出为对地（电源一端）开关输出，仪表内部有3K上拉电阻连接到电源＋端。
三、智能型涡街流量计转换器仪表参数3.1测量显示测量时显示：瞬时流量及单位，量程百分比值（对应电流输出和频率输出）。

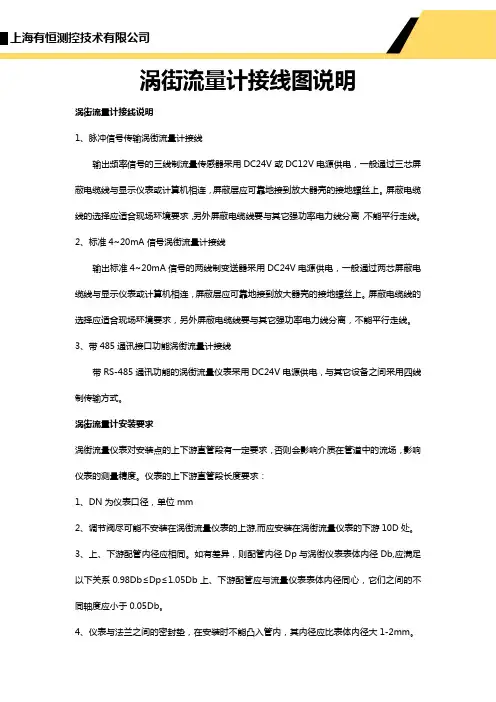

涡街流量计接线图说明涡街流量计接线说明1、脉冲信号传输涡街流量计接线输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。
2、标准4~20mA信号涡街流量计接线输出标准4~20mA信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。
屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。
3、带485通讯接口功能涡街流量计接线带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。
涡街流量计安装要求涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
仪表的上下游直管段长度要求：1、DN为仪表口径，单位mm2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。
如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
5、测量高温、低温介质时，应注意保温措施。
转换器内部（表头壳体内）高温一般不应超过55℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
法兰卡装式的管道安装（1）对法兰与管道进行点焊定位。
（2）将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
（3）在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。
一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。
1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。
1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。
二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。
由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。
电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。
当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
目录LUB系列涡街流量计 (2)一．概述 (2)二．工作原理 (2)三．仪表特点与用途 (2)四．技术参数 (3)五．产品型号与标记 (4)六．选型 (5)七．结构形式与安装形式 (7)八．流量计的安装要求与注意事项 (9)九．调试与使用 (11)十. 产品使用注意事项 (14)LUB系列插入式涡街流量计 (15)一．产品概述 (15)二．工作原理 (15)三．仪表特点 (15)四．技术参数 (15)五．选型 (16)六．结构形式与安装方法 (17)附录1——常见系统故障及处理 (19)附录2——日常维护 (20)LUB系列涡街流量计一．概述LUB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。
每种型式都有整体、分体结构，以适应不同的安装环境。
二．工作原理涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。
当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。
卡门涡街的频率与流体的流速成正比。
f = St × V/d式中:f 涡街发生频率 (Hz)V 旋涡发生体两侧的平均流速(m/s)St 斯特罗哈尔系数（常数）图1 涡街流量计工作原理示意图这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三．仪表特点与用途特点：■无可动部件，长期稳定，结构简单便于安装和维护■采用消扰电路和抗振动传感头，具有一定抗环境振动性能■采用超低功耗单片微机技术，1节3.6V10AH锂电池可使用2年以上■由软件对仪表系数非线性进行修正，提高测量精度■压力损失小，量程范围宽■采用EEPROM对累积流量进行掉电保护，保护时间大于10年用途：本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能涡街流量计使用说明书目录一，产品概述二，测量原理三，结构与技术参数四，流量计的选型五，流量计的安装六，流量计的电气连接七，故障排除与日常维护一、 产品概述1． 概述涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。
可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。
2． 产品特点● 采用抗机械震动，抗冲击和抗脏污的结构新设计。
● 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。
● 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。
● 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。
二、 测量原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。
当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系： F= St ×V/d式中：f ————————————涡街发生频率（Hz ）V ————————旋涡发生体两测的平均流速（m/s ）St-----------------------斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）旋涡发生体探头交变力图1三、 结构与技术参数1． 流量计的结构形式流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti 不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示：图2 结构示意图2．流量计的外形尺寸流量计表体屏蔽罩检测放大器连接导线图33、流量计的技术参数●测量介质：液体、气体、蒸汽●测量范围：（见表2）●公称通径：（见表2）非标产品可根据用户要求特殊定做●温度范围：压力式 -40℃~350℃电容式 -60℃~400℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做●范围度:正常范围1:10 扩展范围1:15●测量精度: 液体、气体示值±1%蒸汽示值±1.5%插入式流量计示值±2.5%参数公称通径（mm）H L15 290 6520 290 6525 290 6532 290 7040 293 7550 299 7565 307 7580 315 90100 325 90125 338 100150 351 120200 376 150250 400 160300 425 160●供电: 24VDC，6.14v锂电池●输出信号: 脉冲信号 4~20mA电流信号●充许振动加速度:电压式≤0.2g 电容式≤1.0g●环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所) ●环境湿度:相对湿度5~85%●大气压力:86~106Kpa●信号远传距离: ≤500m●信号线接口:内螺纹M20×1.5●防爆等级(ia)ⅡCT2-T5●防护等级：数量级IP65 潜水型IP68仪表材质：仪表外壳采用铝合金，表体部分采用1Cr18Ni9Ti不锈钢结构形式通径（mm）工况流量范围（m3/h）液体气体蒸汽满管式25 0．9-10 10-100 12-120 40 2．5-26 25-250 30-300 50 3．5-38 40-400 50-500 65 5．2-65 68-680 85-850 80 8-100 100-100 120-1200 100 12-150 160-1600 190-1900 125 20-250 230-2300 280-2800 150 32-380 380-3800 440-4400 200 50-620 670-6700 790-7900 250 80-1150 1060-10600 1200-12000 300 120-1300 1540-15400 1780-17800插入式400 180-2700 2700-27000 3200-32000 500 280-4200 4240-42400 4950-49500 600 410-6100 6100-61000 7100-71000 800 720-10800 10850-108500 12660-126600 1000 1130-16900 17000-170000 20000-200000 1200 1630-24400 24400-244000 28500-285000 1500 2550-38000 38200-382000 44500-445000四、流量计的选型1、选型表LUGB（E）□□-□-□□-□压电式/电容式涡街流量计型谱安装方式2 法兰卡装式3 简易插入式直径≥250mm可做插入式流量计4 球阀插入式被测介质2 液体3 气体4 蒸气（250℃以下）5 高温（350℃以下）高压蒸汽6 特高温（400℃以下）蒸汽（电容式）公称通径（mm）-02 25 -04 40 -05 50 -06 65 -08 80 -10 100 -12 125 -15 150 -20 200 -25 250 -30 300 -40 400 ：：-150 1500介质压力1．6Mpa-2 2．5Mpa-4 4．0Mpa以上输出信号脉冲频率信号D 4-20mADC标准信号特殊规格-F 分体式-B 本安防爆型-N 耐腐蚀型-Q 潜水型-X 现场显示型型谱举例：125口径压电式法兰卡装型涡街流量变送器，测量介质蒸汽，温度220度，压力0.8Mpa,仪表型号为LUGB24-12-D2、选型的方法仪表的选型是仪表应用中非常重要的工作，选型的正确与否直接影响仪表的计量精度。
智能涡街流量计使用说明书昆山恒思博自动化科技有限公司1、简介本仪表发货之前已经根据技术规格进行过精确标定。
本使用说明书的内容包括涡街流量计的标准技术规格、型号和安装。
注意本手册不涉及特殊的技术规范。
同时注意本手册在仪表略有改变时并不是每次都修订。
如果仪表不能正常工作，请与本仪表制造厂家或者授权代理商联系。
如果没有本仪表的制造厂家或者授权代理商的技术人员在场，用户自行修理或者更换零部件而导致仪表性能破坏，本仪表的制造厂家将不负任何责任。
2、开箱验收所有涡街流量计在发货前都在工厂进行过彻底的检查和测试。
流量计到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重,请立即与运输部门交涉,并请致电供货方。
请仔细阅读本使用手册,并完全理解其内容,若有不明白的地方请致电本仪表的授权代理商或制造厂技术服务部释疑。
2．1检查型号及技术规格仪表的型号和技术规格可以从流量仪表的铭牌上找到，检查一下该技术规格是否与本手册3.3节的型号规格和技术规格一致。
与制造厂联系时，请说明型号和序号。
2．2附件仪表到货时，请确认下列附件是否装箱：序号品名备注1 装箱清单2 智能涡街流量计3 智能涡街流量计使用说明书4 产品合格证5 配套附件配套法兰、垫片、长螺栓、螺冒、内陆角扳手2．3储存需知如果本仪表需要储存一段时间，特别要注意以下几点：（1） 用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2） 根据以下条件选择储存位置：不要放置在风雨中；不要置于有振动冲击的地方；温度和湿度应为：温度：-30～60℃湿度：5～80% RH （避免结露）2．4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。
（1） 环境温度：避免大的温度变化。
如果仪表安装位置受到工厂热源的热辐射，请采取热隔离或通风设施。
（2） 天气环境：避免有强烈腐蚀的大气环境。
这些位置应有足够的通风，并且防止雨水流进导线管。
3、仪表性能概要本涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。
lugb涡街流量计说明书LUGB涡街流量计仪表是流量测量和自动控制的重要仪表之一，可以适用于液体、气体、蒸汽的流量测量，目前已广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。
工作原理涡街流量计是在流体中安放一根（或多根）非流线型组流体，流体在阻流体两侧交替地分离释放出两串规则的漩涡，在一定的流量范围内漩涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出漩涡频率就可推算出流体的流量。
主要功能及特点LUGB涡街流量计具有高可靠性及长期稳定性，因它具有较宽的测量量程范围，并且测量精确度较高、压力小。
仪表的安装维护方便，无可动部件、结构简单、无机械磨损。
表体经全新外观设计，本体采用精密工艺铸造，外形精致美观且耐高温、抗腐蚀性强。
LUGB涡街流量计常用信号有脉冲或者模拟信号，抗干扰能力强，信号长期稳定。
主要技术参数如下：测量介质：液体、一般气体、蒸汽公称通径：DN15~DN300（满管式）、DN150~DN2000（插入式）、DN2000以上口径协议供货。
介质温度：-40~1000℃（常温）、-40~250℃（中温）、-40~320℃（高温）、-40~350℃（超高温）公称压力：1.6MPa、2.5MPa、4.0MPa（＞4.0协议供货）精度：±1%R，±1.5R（满管式）、±1.5%R，±2.5%R（插入式）电源供电：﹢12VDC（三线制脉冲输出）、﹢24VDC（三线制脉冲输出型及二线制脉冲输出型）、3.6V锂电池、双供电本体材质：304（其他材料可协议供货）防护等级：IP65（其他防护等级协议供货）环境条件：温度-20℃~55℃，相对温度5%~90%，大气压力86~106kPa。
管道安装法兰卡装式的管道安装①对法兰与管道进行点焊定位。
②将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
③在法兰的内槽中装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量的流向标应与流体方向相同，然后用螺栓紧固好。
智能涡街流量计使用说明书目录一，产品概述二，测量原理三，结构与技术参数四，流量计的选型五，流量计的安装六，流量计的电气连接七，故障排除与日常维护一、 产品概述1． 概述涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。
可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。
2． 产品特点● 采用抗机械震动，抗冲击和抗脏污的结构新设计。
● 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。
● 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。
● 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。
二、 测量原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。
当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系： F= St ×V/d式中：f ————————————涡街发生频率（Hz ）V ————————旋涡发生体两测的平均流速（m/s ）St-----------------------斯特罗哈尔系数（常数）这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）旋涡发生体探头交变力图1三、 结构与技术参数1． 流量计的结构形式流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti 不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示：图2 结构示意图2．流量计的外形尺寸流量计表体屏蔽罩检测放大器连接导线图33、流量计的技术参数●测量介质：液体、气体、蒸汽●测量范围：（见表2）●公称通径：（见表2）非标产品可根据用户要求特殊定做●温度范围：压力式 -40℃~350℃电容式 -60℃~400℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做●范围度:正常范围1:10 扩展范围1:15●测量精度: 液体、气体示值±1%蒸汽示值±1.5%插入式流量计示值±2.5%参数公称通径（mm）H L15 290 6520 290 6525 290 6532 290 7040 293 7550 299 7565 307 7580 315 90100 325 90125 338 100150 351 120200 376 150250 400 160300 425 160●供电: 24VDC，6.14v锂电池●输出信号: 脉冲信号 4~20mA电流信号●充许振动加速度:电压式≤0.2g 电容式≤1.0g●环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所) ●环境湿度:相对湿度5~85%●大气压力:86~106Kpa●信号远传距离: ≤500m●信号线接口:内螺纹M20×1.5●防爆等级(ia)ⅡCT2-T5●防护等级：数量级IP65 潜水型IP68仪表材质：仪表外壳采用铝合金，表体部分采用1Cr18Ni9Ti不锈钢结构形式通径（mm）工况流量范围（m3/h）液体气体蒸汽满管式25 0．9-10 10-100 12-120 40 2．5-26 25-250 30-300 50 3．5-38 40-400 50-500 65 5．2-65 68-680 85-850 80 8-100 100-100 120-1200 100 12-150 160-1600 190-1900 125 20-250 230-2300 280-2800 150 32-380 380-3800 440-4400 200 50-620 670-6700 790-7900 250 80-1150 1060-10600 1200-12000 300 120-1300 1540-15400 1780-17800插入式400 180-2700 2700-27000 3200-32000 500 280-4200 4240-42400 4950-49500 600 410-6100 6100-61000 7100-71000 800 720-10800 10850-108500 12660-126600 1000 1130-16900 17000-170000 20000-200000 1200 1630-24400 24400-244000 28500-285000 1500 2550-38000 38200-382000 44500-445000四、流量计的选型1、选型表LUGB（E）□□-□-□□-□压电式/电容式涡街流量计型谱安装方式2 法兰卡装式3 简易插入式直径≥250mm可做插入式流量计4 球阀插入式被测介质2 液体3 气体4 蒸气（250℃以下）5 高温（350℃以下）高压蒸汽6 特高温（400℃以下）蒸汽（电容式）公称通径（mm）-02 25 -04 40 -05 50 -06 65 -08 80 -10 100 -12 125 -15 150 -20 200 -25 250 -30 300 -40 400 ：：-150 1500介质压力1．6Mpa-2 2．5Mpa-4 4．0Mpa以上输出信号脉冲频率信号D 4-20mADC标准信号特殊规格-F 分体式-B 本安防爆型-N 耐腐蚀型-Q 潜水型-X 现场显示型型谱举例：125口径压电式法兰卡装型涡街流量变送器，测量介质蒸汽，温度220度，压力0.8Mpa,仪表型号为LUGB24-12-D2、选型的方法仪表的选型是仪表应用中非常重要的工作，选型的正确与否直接影响仪表的计量精度。
因此，必须正确对仪表进行选型，具体的选型方法可参照以下几条：根据被测介质的管道通径大小选型，若被测介质的流量范围在表2所列的范围之内，则选择与公称通径相同的流量计即可；若被测介质的流量范围不在表2所列的范围之内，则选择介质流量范围与表2所列范围包容的流量范围所对应的公称通径的流量计，如果同时有多个选择，则应选择最大满足下限流量要求的流量计。
五、流量计的安装1．安装环境及条件●流量计在室内、室外均可安装，特殊场所订货时请指出。
●流量计应安装在与其公称通径相应的管道上，当测量液体时，必须保证管道内充满液体，因此介质流向必须是自下而上的。
●流量计应该尽可能的安装在没有机械振动管道的管道止，如果不得已安装时，可加装软管过渡，或者在流量上下游2D处加装管道固定支撑点并加防震垫。
●流量计的安装位置应远离强电磁场源，如大功率变送器、电动机等。
●流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所，若必须安装时须有隔热通风措施。
2.直管段的要求为了保证流量计的准确测量,管道内的流体必须是充分发展对称的紊流.最小的直管段要求如下:●上游:10D (10倍管径) 下游:5D (5倍管径)如果流量计的上游有弯头、缩径、阀门等情形，则需要更长的直管段，具体情况（如图4所示）图4 仪表安装的直管段要求3．满管式流量计的安装步骤●按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。
●将连接上法兰的整套流量计放入开好口的管道中。
●对两片法兰两边实行点焊定位。
将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。
●在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。
4．插入式流量计的安装步骤●在满足流量计直管段要求的安装点上开个Φ80的圆缺。
●安装基座的下管段与管道上开好的圆缺焊接,基座焊接后目测不得有明显歪斜.●将测速探头插入管道中,调整好插入浓度,使测头中心与管道的中轴想吻合,测头中心线与管道中轴线的夹角不应大于5度,然后调整好方向使其与流体的流向相同.●把法兰或球阀与焊接好的基座对接,用螺栓固定好.6.安装中应注意的事项●流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.●流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点.如果被测量介质需要进行温度压力补偿时(如蒸汽、压缩空气)，则测压点应在流量计下游约束~5D 处，测温点应在流量计流量下游4~8D处（如图6所示）图6 温度压力测量点示意图六、流量计的电气连接 基本型6.1电源、输出四位端子：四位端子的第一位是24V 电源+、第二位是24V 电源－（COM 端）、第三位是脉冲或频率输出端、第四是电流输出端。
COM 是它们公共端，详见下图：P O U TI O U TC O M24VVORTEX T R X +T R X -T R t +T R t -COMM TEMP PRESSUREV D D +O U T +O U T -V D D -TJTER006.2测量显示测量时显示：瞬时流量及单位，量程百分比值（对应电流输出和频率输出）。
涡街测出频率、累积总量或涡街输出频率，上电后，最下一行显示累积总量，可用键切换至输出频率显示。
（详见下图）图键盘定义与液晶显示说明：1、按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键将光标移到“”键下面，按一下“”键进入输入密码“00000”状态，输入密码（19818），再按“”键将光标移到“”下面，按一下“”进入选择操作菜单进行参数设置。
如果想返回运行状态，将光标移到“”键下面，按一下“”键即可。
功能选择画面按一下“”键，仪表显示软件版本号, 再按“”进入功能选择画面，然后再按“”键，进行选择，在此画面里共有2项功能可选择；参数编号功能内容说明1 参数设置选择此功能，可进入参数设置画面2 总量清零选择此功能，可进行仪表总量清零操作6.2.1参数设置设置方法见6.26.2.2总量清零按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键翻页到“总量清零”，输入总量清零密码00002，按“”键将光标移到“”键下面，按一下“”键，当总量清零密码自动变成“00000”后，仪表的清零功能完成，仪表内部的总量为0。
