RFID基本工作原理-新版.pdf

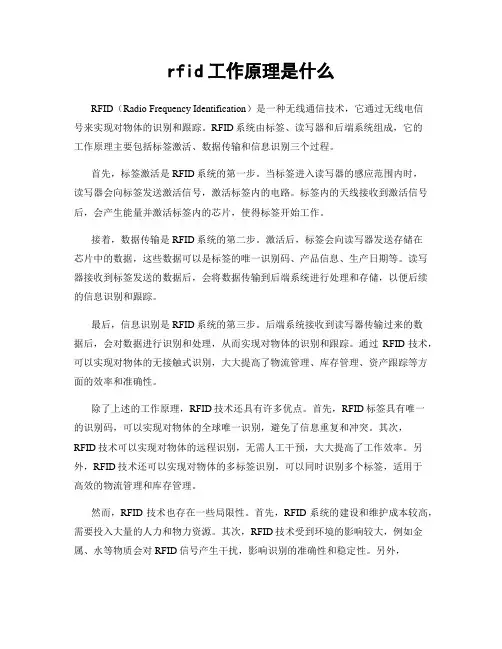

rfid工作原理是什么RFID（Radio Frequency Identification）是一种无线通信技术，它通过无线电信号来实现对物体的识别和跟踪。

RFID系统由标签、读写器和后端系统组成，它的工作原理主要包括标签激活、数据传输和信息识别三个过程。

首先，标签激活是RFID系统的第一步。

当标签进入读写器的感应范围内时，读写器会向标签发送激活信号，激活标签内的电路。

标签内的天线接收到激活信号后，会产生能量并激活标签内的芯片，使得标签开始工作。

接着，数据传输是RFID系统的第二步。

激活后，标签会向读写器发送存储在芯片中的数据，这些数据可以是标签的唯一识别码、产品信息、生产日期等。

读写器接收到标签发送的数据后，会将数据传输到后端系统进行处理和存储，以便后续的信息识别和跟踪。

最后，信息识别是RFID系统的第三步。

后端系统接收到读写器传输过来的数据后，会对数据进行识别和处理，从而实现对物体的识别和跟踪。

通过RFID技术，可以实现对物体的无接触式识别，大大提高了物流管理、库存管理、资产跟踪等方面的效率和准确性。

除了上述的工作原理，RFID技术还具有许多优点。

首先，RFID标签具有唯一的识别码，可以实现对物体的全球唯一识别，避免了信息重复和冲突。

其次，RFID技术可以实现对物体的远程识别，无需人工干预，大大提高了工作效率。

另外，RFID技术还可以实现对物体的多标签识别，可以同时识别多个标签，适用于高效的物流管理和库存管理。

然而，RFID技术也存在一些局限性。

首先，RFID系统的建设和维护成本较高，需要投入大量的人力和物力资源。

其次，RFID技术受到环境的影响较大，例如金属、水等物质会对RFID信号产生干扰，影响识别的准确性和稳定性。

另外，RFID技术的安全性也备受关注，如何防止RFID标签被非法复制和篡改是一个亟待解决的问题。

总之，RFID技术是一种先进的无线通信技术，通过标签激活、数据传输和信息识别三个过程实现对物体的识别和跟踪。

RFID工作原理RFID又称为电子标签、远距离射频卡、远距离IC卡、射频标签、应答器、数据载体；RFID读写器又称为电子标签读写器、远距离读卡器、读出装臵、扫描器、通讯器、读写器(取决于电子标签RFID是否可以无线改写数据)。

电子标签与读写器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。

基于RFID系统的特性，其在集装箱自动识别、家校通、动物跟踪和追踪领域、不停车收费、车辆出入管理、无线巡检领域中正日益得到广泛重视和大面积推广应用。

发生在读写器和电子标签RFID之间的射频信号的耦合类型有两种。

(1)电感耦合。

变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律。

(2)电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律。

电感耦合方式一般适合于中、低频工作的近距离射频识别系统。

典型的工作频率有：125kHz、225kHz和13．56MHz。

识别作用距离小于1m，典型作用距离为10～20cra。

电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。

典型的工作频率有：433MHz，915MHz，2．45GHz，5．8GHz。

识别作用距离大于1m，典型作用距离为3—l0m。

(RFID)标签和读写器的通信在RFID系统中，RFID标签和读写器之间采用无线通信方式传递信息。

其基本的通信方式有两种，第一种基于电磁耦合或者电感耦合，第二种基于电磁波的传播。

图3示意画出了这两种不同的耦合方式。

RFID标签与读写器之间的耦合通过天线完成，这里的天线通常可以理解为电波传播的天线，有时也指电感耦合的天线。

数据在读写器和标签之间用无线方式传递，噪声、干扰以及失真与数据本身一样传递。

与其他通信系统相似，技术上必须保证数据被正确传递和恢复。

数据通信领域，数据传递有同步和异步之分，在RFID系统中，码流结构也要适应信道特性的要求，码流结构化过程称为信道编码。

RFID的工作原理是什么样的射频识别技术（RFID）是一种无线通信技术，用于识别特定目标并获取相关数据。

其工作原理是通过RFID标签和读写器之间的无线通信，实现目标的唯一识别。

RFID系统由RFID标签、RFID读写器和数据处理系统组成。

RFID标签RFID标签是一个被动的设备，由芯片和天线构成。

芯片中存储着目标对象的信息，如产品编号、生产日期等。

天线用于接收和发送无线信号。

当RFID标签接收读写器发送的激励信号后，芯片会激活并向读写器发送存储在其中的信息。

RFID读写器RFID读写器是用于与RFID标签进行无线通信的设备。

读写器发出激励信号，激活附近的RFID标签。

一旦RFID标签被激活，读写器会接收从标签发回的数据，并将其传输到数据处理系统进行处理。

数据处理系统数据处理系统负责接收从读写器传来的数据，并进行解码和存储。

通过数据处理系统，用户可以实时查看目标对象的信息，实现对目标的追踪和管理。

RFID的工作过程1.读写器向附近的RFID标签发送激励信号。

2.RFID标签接收到激励信号后被激活，芯片中的信息被读取。

3.RFID标签向读写器发送存储的信息。

4.读写器接收到标签发回的信息，并传输到数据处理系统。

5.数据处理系统解码并存储信息，用户可以通过系统查看数据。

RFID的应用RFID技术被广泛应用于物流管理、库存追踪、智能交通等领域。

例如，通过在物流中使用RFID标签，可以实现货物的实时追踪和管理，提高物流效率并降低成本。

总的来说，RFID技术通过无线通信实现了目标对象的识别和信息传输，为物联网时代的智能化管理提供了重要支持。

以上就是RFID的工作原理及应用介绍，希望对您有所帮助！。

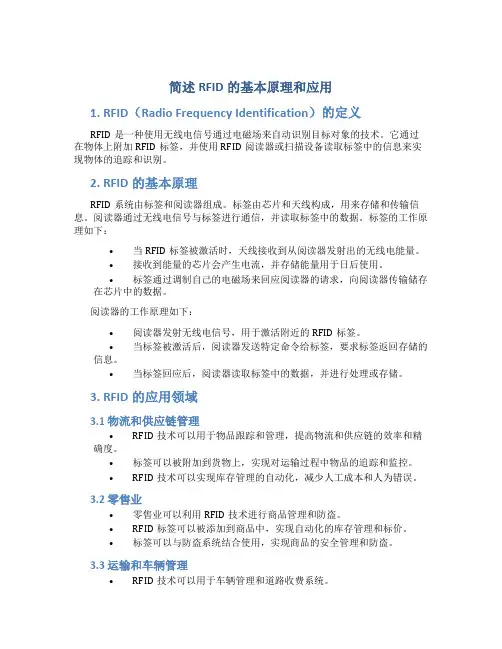

简述RFID的基本原理和应用1. RFID（Radio Frequency Identification）的定义RFID是一种使用无线电信号通过电磁场来自动识别目标对象的技术。

它通过在物体上附加RFID标签，并使用RFID阅读器或扫描设备读取标签中的信息来实现物体的追踪和识别。

2. RFID的基本原理RFID系统由标签和阅读器组成。

标签由芯片和天线构成，用来存储和传输信息。

阅读器通过无线电信号与标签进行通信，并读取标签中的数据。

标签的工作原理如下：•当RFID标签被激活时，天线接收到从阅读器发射出的无线电能量。

•接收到能量的芯片会产生电流，并存储能量用于日后使用。

•标签通过调制自己的电磁场来回应阅读器的请求，向阅读器传输储存在芯片中的数据。

阅读器的工作原理如下：•阅读器发射无线电信号，用于激活附近的RFID标签。

•当标签被激活后，阅读器发送特定命令给标签，要求标签返回存储的信息。

•当标签回应后，阅读器读取标签中的数据，并进行处理或存储。

3. RFID的应用领域3.1 物流和供应链管理•RFID技术可以用于物品跟踪和管理，提高物流和供应链的效率和精确度。

•标签可以被附加到货物上，实现对运输过程中物品的追踪和监控。

•RFID技术可以实现库存管理的自动化，减少人工成本和人为错误。

3.2 零售业•零售业可以利用RFID技术进行商品管理和防盗。

•RFID标签可以被添加到商品中，实现自动化的库存管理和标价。

•标签可以与防盗系统结合使用，实现商品的安全管理和防盗。

3.3 运输和车辆管理•RFID技术可以用于车辆管理和道路收费系统。

•标签可以被安装在车辆上，用于识别和追踪车辆。

•RFID技术可以实现无需交互的道路收费，提供更高效的交通管理。

3.4 个人身份识别•RFID技术可以用于个人身份识别和门禁系统。

•RFID标签可以被嵌入到门禁卡或身份证中，用于无接触式的身份识别。

•RFID门禁系统可以提供更高的安全性和便利性。

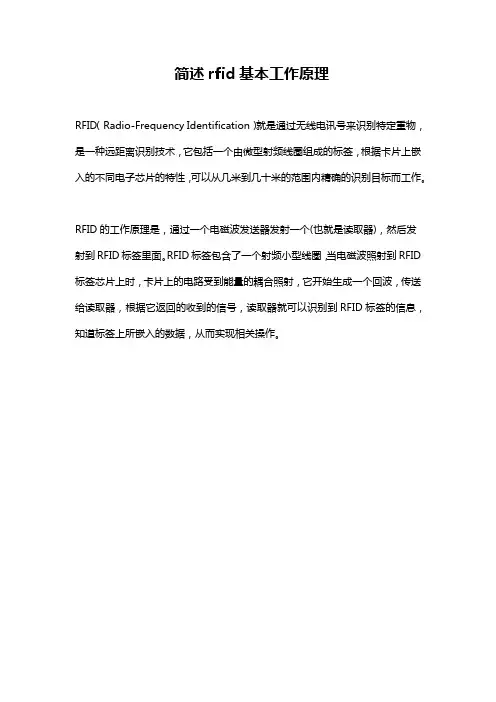

简述rfid基本工作原理
RFID（Radio-Frequency Identification）就是通过无线电讯号来识别特定重物，是一种远距离识别技术，它包括一个由微型射频线圈组成的标签，根据卡片上嵌入的不同电子芯片的特性，可以从几米到几十米的范围内精确的识别目标而工作。

RFID的工作原理是，通过一个电磁波发送器发射一个(也就是读取器)，然后发射到RFID标签里面。

RFID标签包含了一个射频小型线圈，当电磁波照射到RFID 标签芯片上时，卡片上的电路受到能量的耦合照射，它开始生成一个回波，传送给读取器，根据它返回的收到的信号，读取器就可以识别到RFID标签的信息，知道标签上所嵌入的数据，从而实现相关操作。

rfid的工作原理是什么
RFID（Radio Frequency Identification）是一种无线通信技术，
用于识别和跟踪物体。

其工作原理如下：
1. 标签：RFID系统中，有一个被称为RFID标签的设备，它
是数据的存储载体。

标签由芯片和天线组成，并附着在被识别的物体上。

2. 读写器：RFID系统中，有一个被称为读写器的设备，它用
于读取和写入标签上存储的信息。

读写器通过发射电磁波信号与标签进行通信。

3. 电磁波信号：读写器发射的电磁波信号携带能够给标签供电和接收标签发送的信息。

4. 供电：当RFID标签接收到读写器发射的电磁波信号时，它
利用该信号中的能量来给自己供电。

这意味着标签无需内部电池或外部电源，具有较长的寿命。

5. 数据交换：读写器和标签之间通过电磁波信号进行数据交换。

读写器发送查询命令，标签将存储的信息以电磁波信号的形式回传给读写器。

6. 识别：读写器接收到标签回传的信息后，进行解码和处理，以获取标签上存储的信息。

识别的结果可以用于跟踪物体、进行库存管理、身份验证等应用。

总的来说，RFID的工作原理就是通过读写器发射电磁波信号，标签利用该信号供电并回传存储的信息，实现对物体的识别和跟踪。

简述RFID的工作原理
RFID（Radio Frequency Identification）是一种无线通信技术，
用于识别和追踪物体。

它基于射频信号，通过读写器和标签之间的相互作用来实现物体的识别和数据传输。

RFID系统由两个基本组件组成：读写器和标签。

读写器是一
个设备，它通过射频信号与标签进行通信。

标签是一种被贴在物体上或者嵌入物体内部的电子芯片，它可以携带各种类型的信息。

RFID的工作原理可以分为三个步骤：
1. 读取信号：当读写器发出射频信号时，标签接收到这个信号。

标签中的天线将接收到的射频信号转换为电能供给给电子芯片。

2. 数据传输：电子芯片接收到电能后，开始对射频信号进行解读。

标签中存储的数据将被读取出来，并通过射频信号传输回读写器。

这个过程类似于无线通信。

3. 识别物体：读写器接收到标签传输的数据后，将其解码并与数据库中的信息进行比对。

通过这个过程，读写器可以识别特定的物体，获取存储在标签中的相关信息。

RFID的工作原理中，射频信号起着关键的作用。

它使得读写
器和标签可以进行无线通信，并能够快速、准确地读取和传输数据。

这使得RFID技术在物流、供应链管理、自动化控制等
领域有着广泛的应用。

RFID技术的工作原理RFID技术的基本原理是利用射频信号或空间耦合(电感或电磁耦合)的传输特性，实现对物体或商品的自动识别。

数据存储在电子数据载体(称电子标签或标签)之中，电子标签的能量供应以及电子标签与读写器之间的数据交换不是通过电流的触点接通而是通过无线电电磁场。

射频识别是无线电频率识别的简称，即通过无线电波进行识别。

RFID技术的工作原理：电子标签tag进入读写器产生的磁场后，读写器发出射频信号;凭借感应电流所获得的能量发送出存储在芯片中的产品信息（无源标签或被动标签），或者主动发送某一频率的信号（有源标签或主动标签）;读写器读取信息并解码后，通过主机与数据库系统相连进行处理。

数据库系统由本地网络和全球互联网组成，是实现信息管理和信息流通的功能模块。

数据库系统可以在全球互联网上，通过管理软件或系统来实现全球性质的“实物互联”。

1）RFID系统的工作流程读写器通过发射天线发送一定频率的射频信号，形成读写器的一个有效识别范围；当附着有射频标签的目标对象进入读写器的电磁信号辐射区域时会产生感应电流；借助感应电流或自身电源提供的能量，射频标签被激活将自身编码等信息通过内置天线发送出去；读写器天线接收来自射频标签的载波信号，经天线调节器传送到读写器的控制单元进行解调和解码后，送到应用系统进行相关处理；应用系统根据逻辑运算判断该射频标签的合法性，并针对不同的应用做出相应的处理和控制，发出指令信号并执行相应的应用操作。

2）RFID系统中的三种事件类型在RFID系统中，始终以能量作为基础，通过一定的时序方式来实现数据交换。

在RFID系统工作的信道中存在3种事件模型：以能量提供为基础的事件模型以时序方式实现数据交换的事件模型以数据交换为目的的事件模型。

（1）能量提供无源标签利用RFID读写器工作能量。

当电子标签进入读写器的工作范围之内以后，读写器发出的能量激活电子标签，电子标签通过整流的方法将接收到的能量转换并存储在电子标签中的电容里，从而为电子标签提供工作能量；当电子标签离开读写器的工作范围以后，电子标签由于没有获得读写器的能量激活而处于休眠状态。

rfid技术的基本工作原理(一)RFID技术的基本工作原理RFID（Radio Frequency Identification）是一种无线通信技术，通过无线电信号实现对物体的识别和追踪。

它是一种自动识别技术的重要应用。

下面，我们来详细了解RFID技术的基本工作原理。

1. RFID系统基本组成一个传统的RFID系统由三个主要组件组成：•RFID标签（Tag）：每个标签都有一个唯一的识别代码，并且能够存储一定量的数据。

•RFID读写器（Reader）：用于与标签进行通信，读取标签中存储的信息。

•RFID中间件（Middleware）：用于整合RFID系统与后端管理系统之间的数据传输与处理。

2. RFID标签的工作原理RFID标签是RFID系统的最基本组成部分。

它由天线、芯片和外壳组成。

•天线：天线用于接收来自读写器的无线电信号，并将信号转换成电能供芯片使用，以及将芯片中的信息转换成无线电信号发送给读写器。

•芯片：芯片是RFID标签的“大脑”，用于存储标签的唯一识别代码和其他相关数据。

芯片通常由半导体材料制成，并具有一定的处理能力。

RFID标签的工作原理可以简单概括为以下几个步骤：1.读写器向附近的标签发送无线电信号。

2.标签接收到读写器发送的信号，并利用天线将信号转换成电能供芯片使用。

3.标签中的芯片解析收到的信号，并将标签中存储的信息转换成无线电信号发送给读写器。

4.读写器接收到标签发送的信号，并将信号转换成计算机可读取的数据。

3. RFID读写器的工作原理RFID读写器是RFID系统用于与标签进行通信的设备。

它负责向标签发送激励信号，并接收标签返回的信息。

RFID读写器的工作原理可以简单概括为以下几个步骤：1.读写器向附近的标签发送激励信号。

激励信号通常是一段特定频率和编码的无线电信号。

2.标签接收到激励信号，并利用天线将信号转换成电能供芯片使用。

3.标签中的芯片解析收到的信号，并将标签中存储的信息转换成无线电信号发送给读写器。

RFID基本工作原理及工作频率无线射频识别技术（RFID）是一种可以在无需直接接触的情况下对物体进行识别和追踪的技术。

该技术被广泛应用于各种领域，如物流、库存管理、支付系统等。

了解RFID的基本工作原理以及工作频率对于理解和应用该技术至关重要。

RFID的基本工作原理RFID系统由三个主要部分组成：标签（Tag）、读写器（Reader/Writer）和中间服务器（Middleware）。

标签是带有微处理器和天线的小型电子设备，用于存储和传输数据；读写器是用于与标签进行通信的设备；中间服务器用于处理和管理RFID系统中的数据。

RFID工作的基本原理是，读写器向周围发送无线射频信号，激活附近的标签。

激活后，标签将存储在其内部的数据（如唯一识别码）通过射频信号发送回读写器。

读写器接收到标签发送的数据后，可以将其解码并传输到中间服务器进行进一步处理。

RFID的工作频率RFID系统可以在不同的无线频段下运行，这些频段通常被称为工作频率。

常用的RFID工作频率包括低频（LF）、高频（HF）、超高频（UHF）和微波频段。

不同工作频率的RFID系统适用于不同的应用场景，具有各自的特点和优缺点。

•低频（LF）RFID系统工作频率通常在125kHz左右，具有短距离传输和较低传输速率的特点。

这种系统适合需要在较近距离内进行识别和追踪的应用，如宠物标识、门禁系统等。

•高频（HF）RFID系统工作频率通常在13.56MHz左右，具有较快的传输速率和较稳定的性能。

这种系统适合对数据传输速度要求较高的应用，如智能卡、支付系统等。

•超高频（UHF）RFID系统工作频率通常在860-960MHz之间，具有较远的传输距离和高速传输率的特点。

这种系统适合对传输距离要求较高的应用，如物流追踪、库存管理等。

•微波频段的RFID系统工作频率通常在2.45GHz或5.8GHz，具有更长的传输距离和更高的传输速率。

这种系统适合需要在更大范围内进行识别和追踪的应用，如车辆识别、无线支付等。
