《射频识别技术》教案《射频识别技术》教案第1章 RFID 案例介绍案例之一－沃尔玛的“新式武器”2003年6月19日，在美国芝加哥召开的“零售业系统展览会”上，沃尔玛宣布将采用RFID 的技术以最终取代目前广泛使用的条形码，成为第一个公布正式采用该技术时间表的企业。
如果供应商们在2008年还达不到这一要求，就可能失去为沃尔玛供货的资格，而沃尔玛的供应商大约有70％来自于中国.能坐上零售业的头把交椅，沃尔玛的成功宝典上写满了有关搭建高效物流体系的密技,以保证竞争中的成本优势。
可以看出,所有技术无一例外地都是围绕着改善供应链与物流管理这个核心竞争能力展开的.作为沃尔玛历史上最年轻的CIO 凯文·特纳,曾说服了公司创始人山姆·沃顿建立了全球最大的移动计算网络,并推动沃尔玛引进电子标签。
如果RFID 计划实施成功，沃尔玛闻名于世的供应链管理将又朝前领先一大步.一方面，可以即时获得准确的信息流，完善物流过程中的监控，减少物流过程中不必要的环节及损失,降低在供应链各个环节上的安全存货量和运营资本；另一方面，通过对最终销售实现的监控，把消费者的消费偏好及时地报告出来,以帮助沃尔玛调整优化商品结构，进而获得更高的顾客满意度和忠诚度. ALE JBoss Server DB (disk)ECSpecValidator ReportGeneratorECSpecInstanceTimerDB (memory)ReaderAdaptor ReaderReaderAdaptor Reader CUHK Reader Controller /w integrated ReaderAdaptor ALEService NotifierReaderManagerJDBC ALEClient R M I /J R M PR M I /J R M P R M I /J R M P S O A P H T T P /T C P JDBCCUHKReaderRS232Subscriber成功案例之二－铁道部的调度利器我国铁路的车辆调度系统是应用RFID 最成功的案例。

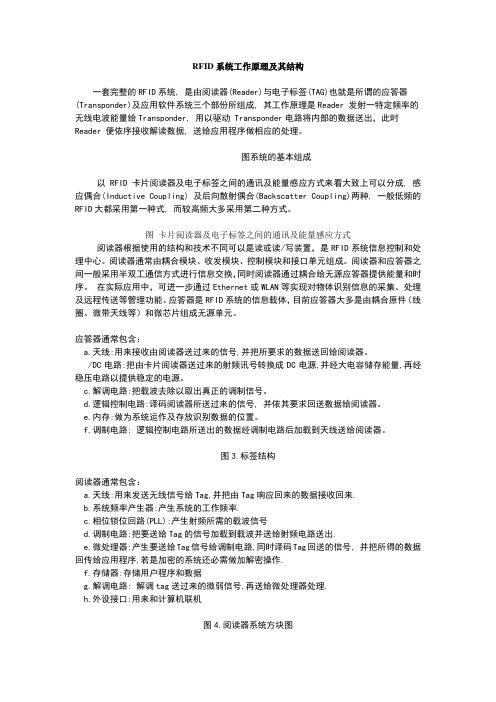

R F I D系统工作原理及其结构标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]RFID系统工作原理及其结构一套完整的RFID系统, 是由阅读器(Reader)与电子标签(TAG)也就是所谓的应答器(Transponder)及应用软件系统三个部份所组成, 其工作原理是Reader 发射一特定频率的无线电波能量给Transponder, 用以驱动 Transponder电路将内部的数据送出，此时Reader 便依序接收解读数据, 送给应用程序做相应的处理。
图系统的基本组成以RFID 卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成, 感应偶合(Inductive Coupling) 及后向散射偶合(Backscatter Coupling)两种, 一般低频的RFID大都采用第一种式, 而较高频大多采用第二种方式。
图卡片阅读器及电子标签之间的通讯及能量感应方式阅读器根据使用的结构和技术不同可以是读或读/写装置，是RFID系统信息控制和处理中心。
阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
阅读器和应答器之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源应答器提供能量和时序。
在实际应用中，可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。
应答器是RFID系统的信息载体，目前应答器大多是由耦合原件（线圈、微带天线等）和微芯片组成无源单元。
应答器通常包含：a.天线:用来接收由阅读器送过来的信号,并把所要求的数据送回给阅读器。
/DC电路:把由卡片阅读器送过来的射频讯号转换成DC电源,并经大电容储存能量,再经稳压电路以提供稳定的电源。
c.解调电路:把载波去除以取出真正的调制信号。
d.逻辑控制电路:译码阅读器所送过来的信号, 并依其要求回送数据给阅读器。
e.内存:做为系统运作及存放识别数据的位置。
f.调制电路: 逻辑控制电路所送出的数据经调制电路后加载到天线送给阅读器。
《射频识别技术》教案《射频识别技术》教案第1章 RFID 案例介绍案例之一－沃尔玛的“新式武器”2003年6月19日，在美国芝加哥召开的“零售业系统展览会”上，沃尔玛宣布将采用RFID 的技术以最终取代目前广泛使用的条形码，成为第一个公布正式采用该技术时间表的企业。
如果供应商们在2008年还达不到这一要求，就可能失去为沃尔玛供货的资格，而沃尔玛的供应商大约有70％来自于中国.能坐上零售业的头把交椅，沃尔玛的成功宝典上写满了有关搭建高效物流体系的密技,以保证竞争中的成本优势。
可以看出,所有技术无一例外地都是围绕着改善供应链与物流管理这个核心竞争能力展开的.作为沃尔玛历史上最年轻的CIO 凯文·特纳,曾说服了公司创始人山姆·沃顿建立了全球最大的移动计算网络,并推动沃尔玛引进电子标签。
如果RFID 计划实施成功，沃尔玛闻名于世的供应链管理将又朝前领先一大步.一方面，可以即时获得准确的信息流，完善物流过程中的监控，减少物流过程中不必要的环节及损失,降低在供应链各个环节上的安全存货量和运营资本；另一方面，通过对最终销售实现的监控，把消费者的消费偏好及时地报告出来,以帮助沃尔玛调整优化商品结构，进而获得更高的顾客满意度和忠诚度. ALE JBoss Server DB (disk)ECSpecValidator ReportGeneratorECSpecInstanceTimerDB (memory)ReaderAdaptor ReaderReaderAdaptor Reader CUHK Reader Controller /w integrated ReaderAdaptor ALEService NotifierReaderManagerJDBC ALEClient R M I /J R M PR M I /J R M P R M I /J R M P S O A P H T T P /T C P JDBCCUHKReaderRS232Subscriber成功案例之二－铁道部的调度利器我国铁路的车辆调度系统是应用RFID 最成功的案例。
RFID系统工作原理及其结构一套完整的RFID系统, 是由阅读器(Reader)与电子标签(TAG)也就是所谓的应答器(Transponder)及应用软件系统三个部份所组成, 其工作原理是Reader 发射一特定频率的无线电波能量给Transponder, 用以驱动 Transponder电路将内部的数据送出，此时Reader 便依序接收解读数据, 送给应用程序做相应的处理。
图系统的基本组成以RFID 卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成, 感应偶合(Inductive Coupling) 及后向散射偶合(Backscatter Coupling)两种, 一般低频的RFID大都采用第一种式, 而较高频大多采用第二种方式。
图卡片阅读器及电子标签之间的通讯及能量感应方式阅读器根据使用的结构和技术不同可以是读或读/写装置，是RFID系统信息控制和处理中心。
阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
阅读器和应答器之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源应答器提供能量和时序。
在实际应用中，可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。
应答器是RFID系统的信息载体，目前应答器大多是由耦合原件（线圈、微带天线等）和微芯片组成无源单元。
应答器通常包含：a.天线:用来接收由阅读器送过来的信号,并把所要求的数据送回给阅读器。
/DC电路:把由卡片阅读器送过来的射频讯号转换成DC电源,并经大电容储存能量,再经稳压电路以提供稳定的电源。
c.解调电路:把载波去除以取出真正的调制信号。
d.逻辑控制电路:译码阅读器所送过来的信号, 并依其要求回送数据给阅读器。
e.内存:做为系统运作及存放识别数据的位置。
f.调制电路: 逻辑控制电路所送出的数据经调制电路后加载到天线送给阅读器。
图3.标签结构阅读器通常包含：a.天线:用来发送无线信号给Tag,并把由Tag响应回来的数据接收回来.b.系统频率产生器:产生系统的工作频率.c.相位锁位回路(PLL):产生射频所需的载波信号d.调制电路:把要送给Tag的信号加载到载波并送给射频电路送出.e.微处理器:产生要送给Tag信号给调制电路,同时译码Tag回送的信号, 并把所得的数据回传给应用程序,若是加密的系统还必需做加解密操作.f.存储器:存储用户程序和数据g.解调电路: 解调tag送过来的微弱信号,再送给微处理器处理.h.外设接口:用来和计算机联机图4.阅读器系统方块图应用软件系统通常包含：a.硬件驱动程序:连接、显示及处理卡片阅读器操作。
RFID基本工作原理
RFID（无线射频识别）是一种通过无线射频信号进行数据传
输和识别的技术。
基本工作原理如下：
1. RFID系统由读写器（reader）和标签（tag）组成，其中读
写器是电子设备，具有识别和读取标签信息能力，而标签是一个封装在芯片和天线中的被识别物体。
2. 当标签靠近读写器时，读写器会向标签发送一定频率的射频信号，标签接收并利用内部的电路产生响应信号，该信号包含了标签的一些信息，如产品类型、生产日期、库存数量等。
3. 读写器读取标签的响应信号，然后将所读取的信息传输到相应的信息系统中，如存储库存数量、跟踪物流、报关等。
RFID技术具有无需线路连接、自动识别、远距离识别等特点，被广泛应用于物流、仓储、交通、医疗、金融等领域。
一套完整的RFID系统,是由阅读器(R eader)与电子标签(TAG)也就是所谓的应答器(Tran spond er)及应用软件系统三个部份所组成,其工作原理是R eader发射一特定频率的无线电波能量给Trans ponde r,用以驱动Tran spond er电路将内部的数据送出，此时Reade r便依序接收解读数据,送给应用程序做相应的处理。
以RFI D卡片阅读器及电子标签之间的通讯及能量感应方式来看大致上可以分成,感应偶合(In ducti veCou pling)及后向散射偶合(B acksc atter Coupl ing)两种,一般低频的RFI D大都采用第一种式,而较高频大多采用第二种方式。
阅读器根据使用的结构和技术不同可以是读或读/写装置，是RF ID系统信息控制和处理中心。
阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
阅读器和应答器之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源应答器提供能量和时序。
在实际应用中，可进一步通过Ether net或W LAN等实现对物体识别信息的采集、处理及远程传送等管理功能。
应答器是R FID系统的信息载体，目前应答器大多是由耦合原件（线圈、微带天线等）和微芯片组成无源单元。
应答器通常包含： a.天线:用来接收由阅读器送过来的信号,并把所要求的数据送回给阅读器。
b.AC/D C电路:把由卡片阅读器送过来的射频讯号转换成DC电源,并经大电容储存能量,再经稳压电路以提供稳定的电源。
c.解调电路:把载波去除以取出真正的调制信号。
d.逻辑控制电路:译码阅读器所送过来的信号,并依其要求回送数据给阅读器。
rfid技术工作原理RFID（Radio Frequency Identification）技术是一种无线通信技术，通过无线电频率来实现物体的自动识别和数据传输。
其工作原理主要涉及以下几个方面：1. RFID系统由两个主要部分组成：RFID标签和RFID读写器。
RFID标签通常由RFID芯片和天线组成，可以附着在需要识别的物体上。
RFID读写器通过发送无线电信号来激活标签，同时识别和读取标签上存储的信息。
2. RFID标签存在不同类型，如主动式标签和被动式标签。
主动式标签内部包含电池，可以主动发送信号，通常用于长距离通信。
被动式标签没有内置电池，依靠读写器发送的电磁波来传输能量并激活，然后将存储在标签上的信息返回给读写器。
3. 当RFID读写器发送射频信号时，标签天线接收并接收到能量，这使得标签芯片被激活，并开始和读写器进行通信。
被动式标签将返回一些基本信息（如ID号），而主动式标签可以通过射频信号进行双向通信，例如发送温度、湿度等传感器数据。
4. RFID技术可以工作在不同的频率范围，包括低频（LF）、高频（HF）、超高频（UHF）和微波频段。
不同频率的RFID系统在通信距离、数据传输速率和抗干扰能力等方面会略有不同。
5. RFID技术在物流、库存管理、资产追踪、支付系统等领域有广泛应用。
通过RFID标签的唯一识别码，可以实现自动识别和追踪物体，并与数据库或云服务器连接，实现实时数据处理和管理。
综上所述，RFID技术的工作原理是基于无线电频率的通信，通过射频信号激活和读取标签上的信息。
这种技术在实现物体自动识别和数据传输方面具有广泛的应用潜力。
