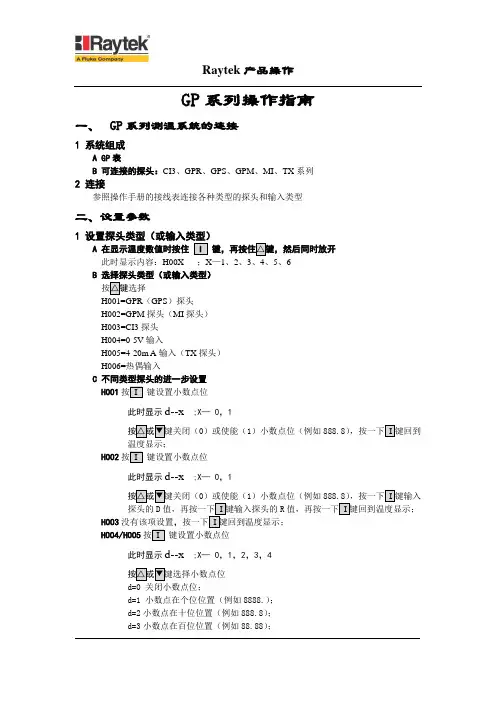

GP系列操作指南一、GP系列测温系统的连接1 系统组成A GP表B 可连接的探头：CI3、GPR、GPS、GPM、MI、TX系列2 连接参照操作手册的接线表连接各种类型的探头和输入类型二、设置参数1A 在显示温度数值时按住 I 键，再按住△键，然后同时放开此时显示内容：H00X ；X—1、2、3、4、5、6B 选择探头类型（或输入类型）按△键选择H001=GPR（GPS）探头H002=GPM探头（MI探头）H003=CI3探头H004=0-5V输入H005=4-20m A输入（TX探头）H006=热偶输入C 不同类型探头的进一步设置H001按I 键设置小数点位此时显示d--x ;X— 0，1按△或▼键关闭（0）或使能（1）小数点位（例如888.8），按一下I键回到温度显示；H002按I 键设置小数点位此时显示d--x ;X— 0，1按△或▼键关闭（0）或使能（1）小数点位（例如888.8），按一下I键输入探头的D值，再按一下I键输入探头的R值，再按一下I键回到温度显示；H003没有该项设置，按一下I键回到温度显示；H004/H005按I 键设置小数点位此时显示d--x ;X— 0，1，2，3，4按△或▼键选择小数点位d=0 关闭小数点位；d=1 小数点在个位位置（例如8888.）；d=2小数点在十位位置（例如888.8）；d=3小数点在百位位置（例如88.88）；d=4小数点在千位位置（例如8.888）；另外：对H004按一下I键，设置0V输入时对应的温度值，再按一下I键，设置5V输入时对应的温度值，再按一下I键回到温度显示；对H005按一下I键，设置4mA输入时对应的温度值，再按一下I键，设置20mA输入时对应的温度值，再按一下I键回到温度显示；H006按I 键设置小数点位此时显示d--x ;X— 0，1按△或▼键关闭（0）或使能（1）小数点位（例如888.8），按一下I键设置热偶的输入类型此时显示TC-x ;X— 1，2，3，4，5，6，7按△或▼键选择TC=1 J型热偶；TC=2 K型热偶；TC=3 E型热偶；TC=4 N型热偶；TC=5 R型热偶；TC=6 S型热偶；TC=7 T型热偶；按一下I键回到温度显示；2 设置发射率按I 键到显示EX.XX ; X.XX：0.10-1.09按△或▼键输入发射率值，按I键到其它参数设置项或回到温度显示；3 1和2A 使能或关闭报警功能按I 键到显示S1-X 或S2-X ; X— 0，1按△或▼键关闭（0）或使能（1）报警功能；B 输入报警温度值按一下I键，按△或▼键输入温度值；C 设置温度触发方式和输出方式按一下I 键到显示b--X ; X— 0，1，2，3再按△或▼键选择b=0 温度低于设定值时输出高电平，平时输出低电平；b=1温度高于设定值时输出高电平，平时输出低电平；b=2温度低于设定值时输出低电平，平时输出高电平；b=3温度高于设定值时输出低电平，平时输出高电平；注：面板指示灯“O”、“N”、“L”显示当前的温度状态（高于、正常或低于设定的温度点）；D 设置死区温度值按一下I 键到显示d00X ; X≥1按△或▼键输入相应数值；4 设置4-20mAA按I 键直到显示“Lo”，再按I 键到4mA对应的温度值，按△或▼键输入需要的温度数值；B 设置20mA模拟输出对应的温度值按I 键直到显示“Hi”，再按I 键到20mA对应的温度值，按△或▼键输入需要的温度数值；设定完毕后，按I 键直到温度显示模式；5 设置温度单位A按I 键直到显示“C 1”，按△或▼键击活“1”或撤消“0”℃温度单位；B 设置℉温度单位按I 键直到显示“F 1”，按△或▼键击活“1”或撤消“0”℉温度单位；设定完毕后，按I 键直到温度显示模式；6 设置峰值保持/谷值保持/平均值时间A 设置峰值保持按住▼键，再按 I 键，然后同时放开，显示“PH”；再按 I 键显示当前的峰值保持时间（秒）；按△和▼键输入要设定的时间值；注：000值时关闭峰值保持。
