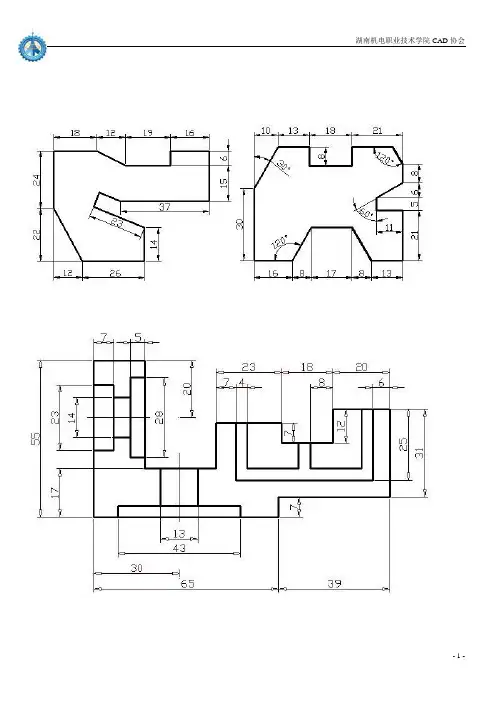

CAD制图中零件图的技术要求大全，机械工程师必备！一、铸件铸件转折处应有圆角，铸件设计应有拔模斜度，铸件的设计要有利于起模，铸件的设计应合理简化，铸件的壁厚要均匀或逐渐过渡。
二、金属切削加工1．倒角、倒圆便于装配和使用安全。
2．退刀槽、越程槽在零件的台肩处，为保护加工刀具和刀具方便退出，以及装配时两零件表面能紧密接触，一般在零件上要加工出退刀槽或越程槽。
3．零件上孔的设计应有利于加工与测量。
4．避免零件的加工面在内壁上。
5．零件结构应尽量减少加工面。
零件图的技术要求一、表面粗糙度1．表面粗糙度的概念及参数1）轮廓算术平均偏差Ra轮廓算术平均偏差Ra是指取样长度l（用于判别具有表面粗糙度特征的一段长度）内，轮廓偏差y（表面轮廓上点至基准线的距离）绝对值的算术平均值。
2）微观不平十点高度Rz在取样长度内5个最大轮廓峰高的平均值和5个最大轮廓谷深的平均值之和。
3）轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离即为 Ry。
2．表面粗糙度符号、代号及其意义3．表面粗糙度的标注标注原则1）同一图样上，每个表面一般只标注一次表面粗糙度符号、代号，并应注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
2）符号的尖端必须从材料的外部指向零件表面。
3）在图样上，表面粗糙度代号中数字的大小和方向必须与图中尺寸数字的大小和方向一致。
二、极限与配合1．互换性概念在相同规格的一批零件中，不用选择，不经修配就能装在机器上，达到规定的性能要求，零件的这种性质就称为互换性。
2．尺寸与尺寸公差1）基本尺寸：由设计确定的尺寸。
2）实际尺寸：通过测量获得的尺寸。
3）极限尺寸：允许零件尺寸变化的两个界限值称为极限尺寸。
分最大极限尺寸和最小极限尺寸。
4）尺寸偏差：某一尺寸减其基本尺寸所得的代数差称为尺寸偏差，简称偏差。
最大极限尺寸减其基本尺寸所得的代数差，称为上偏差，孔、轴的上偏差分别用ES和es表示。
最小极限尺寸减其基本尺寸所得的代数差，称为下偏差，孔、轴的下偏差分别用EI和ei 表示。
