铜包铝线在电机中的应用

科技成果——铜包铝芯电线电缆节能技术

适用范围

通用机械行业35kV及以下等级电线电缆

行业现状

电缆是电力系统的重要导电器材，起着传送电能的作用，主要用于发电机、变压器、电动机等的电能传输。目前变电所高低压配电、电动机装置等电气设备和相应配电装置的连接大都采用纯铜电缆。由于“集肤效应”，导致纯铜电缆在传输电能过程中电流主要集中在电缆外表面，这会导致电缆产生较多的热量，限制电缆的载电量，同时导致电缆内部铜材利率效率降低，铜材浪费严重。

铜包铝芯电线电缆作为一种复合型导体材料，不仅可以节省大量铜材，而且相比纯铜电缆载流量更大、线损更小、温升更低。根据实际运行案例，铜包铝芯电线电缆相比纯铜电缆可降低电损5%-10%。同时，铜包铝芯电线电缆更柔韧、更易于成型，且重量轻，运输及施工方便。

成果简介

1、技术原理

利用“集肤效应”原理，综合生产制造工艺、复合材料新型热处理技术、铜铝包覆拉拔原子冶金技术、新型材料绞合技术等生产要素和创新技术，将铜层均匀包覆在铝芯上，使铜、铝界面上的原子实现冶金结合，并拉伸绞合，形成具有强度高、轻质、柔性及环保等特性的新型导电材料。 与传统的铜芯电缆对比，可有效降低导线温度，节省铜材，并降低线损。由于电线电缆温升降低，使绝缘材料不产生碳化，保证铜包铝芯电线电缆的绝缘寿命可满足30年免维护的要求。

2、关键技术

（1）铜铝配比算法技术。该技术保证铜包铝芯电线满足载电量要求的同时大幅降低铜材使用量、降低导线成本、提高导线性能和降低导线温升。

（2）铜铝包覆焊接技术。该技术是铜包铝芯电线电缆制造的基础和前提，焊缝的均匀性是后续拉拔工艺的保障。

（3）铜铝拉拔退火冶金融合技术。该技术可实现铜铝界面原则实现均匀的冶金结合，保障复合材料的导电性能和导电稳定性。

3、工艺流程

铜包铝芯电线电缆相关结构及工艺流程图见图1、2。

图1 铜包铝芯节能电线电缆生产工艺流程图

图2 铜包铝芯碳纤维自锁钢带节能电线电缆结构示意图

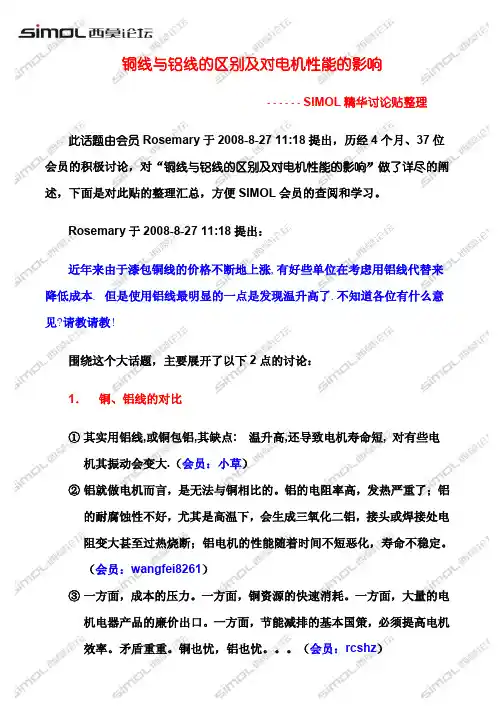

铜线与铝线的区别及对电机性能的影响

------SIMOL精华讨论贴整理

此话题由会员Rosemary于2008-8-27 11:18提出，历经4个月、37位

会员的积极讨论，对“铜线与铝线的区别及对电机性能的影响”做了详尽的阐

述，下面是对此贴的整理汇总，方便SIMOL会员的查阅和学习。

Rosemary于2008-8-27 11:18提出：

近年来由于漆包铜线的价格不断地上涨,有好些单位在考虑用铝线代替来

降低成本. 但是使用铝线最明显的一点是发现温升高了.不知道各位有什么意

见?请教请教!

围绕这个大话题，主要展开了以下2点的讨论：

1． 铜、铝线的对比

① 其实用铝线,或铜包铝,其缺点: 温升高,还导致电机寿命短, 对有些电

机其振动会变大.（会员：小草）

② 铝就做电机而言，是无法与铜相比的。铝的电阻率高，发热严重了；铝

的耐腐蚀性不好，尤其是高温下，会生成三氧化二铝，接头或焊接处电

阻变大甚至过热烧断；铝电机的性能随着时间不短恶化，寿命不稳定。

（会员：wangfei8261）

③ 一方面，成本的压力。一方面，铜资源的快速消耗。一方面，大量的电

机电器产品的廉价出口。一方面，节能减排的基本国策，必须提高电机

效率。矛盾重重。铜也忧，铝也忧。。。（会员：rcshz） 版权所有，翻版必究。

2. 在设计铝线电机时要考虑的工艺问题

① 用铝线替代铜线是可以的﹐但要注意的也是上面几位提到的问题﹕温

升﹑效率﹑槽满率﹑寿命。选择合适的线径可能将温升同原来一样﹐线

径比铜线增大20~~30%;效率会比铜线降低3%以上﹐线材本身决定不

可避免﹔槽满率增大﹐槽形和线径要很好配合﹔寿命﹐要对外露铝线

或接头处进行严密封装﹐避免受电蚀及氧化。 （会员：llp008008）

② 个人认为，铝线（或者铜包铝）代替铜线电机是一个大趋势，当然在一

些特殊要求的电机上是无法用铝线代替的。铝线要代替铜线电机，我觉

得要考虑以下几个方面的问题：

浅谈铜包铝电缆的特点及应用前景

铜包铝电缆是一种以铝为导体，外包覆一层铜的电缆产品，它结合了铜和铝的优点，具有一些独特的特点和广阔的应用前景。本文将就铜包铝电缆的特点及其应用前景进行浅谈。

一、铜包铝电缆的特点

1.导电性能优异：铜包铝电缆的铜层能够提供优良的导电性能，而铝内芯则具备较高的物理强度和轻量化优势。因此，铜包铝电缆既能满足输电需求，又能有效降低电网的重量，提高电网的传输能力。

2.良好的耐蚀性：由于外层覆盖了一层铜涂层，铜包铝电缆在环境中的耐蚀性更强。特别是在潮湿、酸性或碱性环境中，铜包铝电缆能够有效抵御腐蚀、氧化等问题，提高电缆的使用寿命。

3.成本优势显著：相较于纯铜电缆，铜包铝电缆的制造成本要低得多。铝资源相对丰富，价格相对低廉，而铜资源稀缺，价格相对较高。采用铜包铝电缆可以有效降低材料成本，提高电网建设的经济效益。

4.良好的防火性能：铜包铝电缆的铝芯属于非可燃材料，具有良好的防火性能。在遇到火灾等极端情况时，铜包铝电缆能够自我阻燃，起到保护线路和周围设备的作用，减少火灾事故对电网的损害。

二、铜包铝电缆的应用前景

1.城市电力建设：随着城市化进程的不断加快，城市电力需求不断增长。铜包铝电缆以其成本低、导电性好的特点，成为城市电力建设的重要选择。它能够满足大规模供电的需求，同时又提高电网的传输能力和使用寿命，对城市电网的可靠性提供了有力支持。

2.新能源发电：在新能源领域，如太阳能、风能等电力发电方式中，铜包铝电缆的轻量化和优异导电性能非常适合用于输电线路的搭建。它能够减少输电损耗，提高能源利用效率，为新能源发电的可持续发展提供了技术支持。

3.交通运输领域：铜包铝电缆的轻质化特点使其在交通运输领域应用广泛。例如，在地铁、高铁等城市轨道交通系统中，铜包铝电缆能够减轻线缆的自重，提高电能输送效率，同时还能满足大电流的输送需求。

4.冶金行业：冶金行业对电力需求较大，而铜包铝电缆的优越性能使其在冶金行业有着广泛的应用。它能够满足冶金设备对大电流输送和高强度载荷的要求，同时又降低电力输送的成本，为冶金行业的发展提供支持。

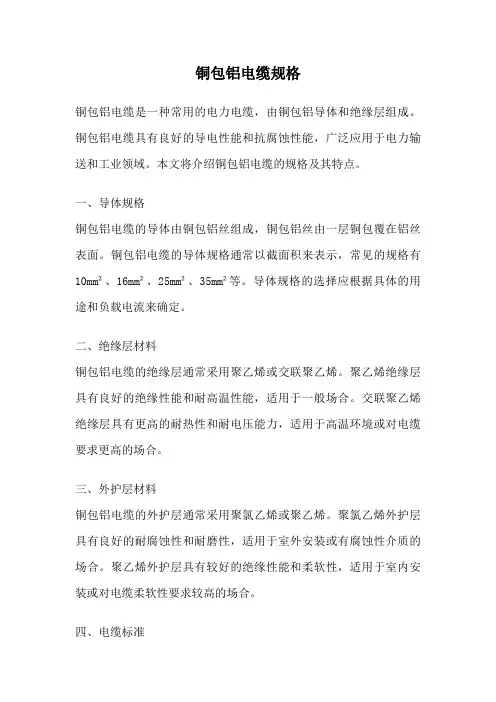

铜包铝电缆规格

铜包铝电缆是一种常用的电力电缆，由铜包铝导体和绝缘层组成。铜包铝电缆具有良好的导电性能和抗腐蚀性能，广泛应用于电力输送和工业领域。本文将介绍铜包铝电缆的规格及其特点。

一、导体规格

铜包铝电缆的导体由铜包铝丝组成，铜包铝丝由一层铜包覆在铝丝表面。铜包铝电缆的导体规格通常以截面积来表示，常见的规格有10mm²、16mm²、25mm²、35mm²等。导体规格的选择应根据具体的用途和负载电流来确定。

二、绝缘层材料

铜包铝电缆的绝缘层通常采用聚乙烯或交联聚乙烯。聚乙烯绝缘层具有良好的绝缘性能和耐高温性能，适用于一般场合。交联聚乙烯绝缘层具有更高的耐热性和耐电压能力，适用于高温环境或对电缆要求更高的场合。

三、外护层材料

铜包铝电缆的外护层通常采用聚氯乙烯或聚乙烯。聚氯乙烯外护层具有良好的耐腐蚀性和耐磨性，适用于室外安装或有腐蚀性介质的场合。聚乙烯外护层具有较好的绝缘性能和柔软性，适用于室内安装或对电缆柔软性要求较高的场合。

四、电缆标准 铜包铝电缆的生产和质量标准通常参照国家标准或行业标准，如GB/T 12706、IEC 60502等。这些标准规定了铜包铝电缆的技术要求、试验方法和质量控制要求，确保了铜包铝电缆的安全可靠性能。

五、电缆特点

1.导电性能好：铜包铝电缆的导体由铜包铝丝组成，铜的导电性能优于铝，使铜包铝电缆具有较低的电阻和较好的导电性能。

2.耐腐蚀性好：铜包铝电缆的铜包层能够有效防止铝丝与外界环境接触，具有较好的耐腐蚀性能，适用于腐蚀性介质环境。

3.重量轻：相比纯铜导体电缆，铜包铝电缆由于铝丝的使用，具有较轻的重量，便于安装和维护。

4.价格低廉：相比纯铜导体电缆，铜包铝电缆的制造成本较低，价格相对较低，适用于经济压力较大的工程项目。

六、应用领域

铜包铝电缆适用于电力输送、工矿企业、建筑、冶金等领域。在电力输送方面，铜包铝电缆可以用于中低压电力输送线路，满足不同负载要求。在工矿企业方面，铜包铝电缆可以用于电动机、变压器、发电机等设备的供电线路。在建筑和冶金方面，铜包铝电缆可以用于楼宇、桥梁、隧道等场所的电气设备供电。
