铜包铝电缆规格

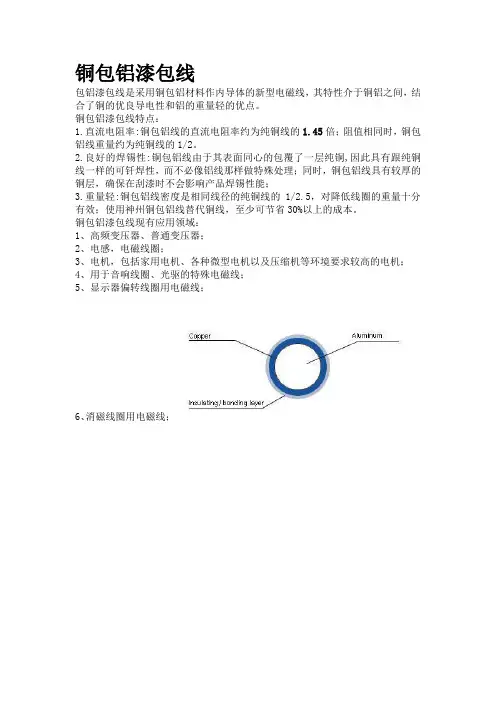

铜包铝漆包线

包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。

铜包铝漆包线特点：

1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。

2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；

3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。

铜包铝漆包线现有应用领域：

1、高频变压器、普通变压器；

2、电感，电磁线圈；

3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；

4、用于音响线圈、光驱的特殊电磁线；

5、显示器偏转线圈用电磁线；

6、消磁线圈用电磁线；

铜包铝线项目投资分析书

一、铜包铝线双金属线材项目开发的背景

美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。所以开发铜包铝线的生产是一个很好的项目。

二、项目技术特点和发展趋势：

铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。其导电率大约是铜线的62.9% 。而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。同时因铜包铝的热膨胀系数与电缆的铝带铠装几及为相同，所以因导线拉拔而引起的电缆故障也大大减少。

漆包线 的 铜包铝线(CCA)与其它同类产品的比较

铜体积比(%) 15 15 100 0

比重(g/cm3) 3.63 3.63 8.89 2.70

相同线径重量下的长度比 2.5:1 2.5:1 1:1 3.29:1

导电率(%IACS) 69 65 100 62

漆包线 的 中小规格漆包线技术发展趋势

细径化

由于电器产品的小型化，如摄录一体机、随身听、电子钟表、微型继电器、汽车、摩托车配件、电子仪表、洗衣机、电视机元件等所用的漆包线都朝着细径化方向发展。例如，彩电用高压包即一体化行输出回扫变压器用漆包线原采用分段槽绕法绝缘时，使用规格范围为?φ 0.06～0.08 mm且均为加厚绝缘，现设计改为平绕法层间绝缘绕制结构后，线径改为?φ 0.03～0.04 mm，且薄漆层即可。我国每年彩电生产近3 000万台，仅此一项估算需耗用?φ 0.03～0.04 mm漆包线近350 t/a，再加上其他产品需求，用量相当可观，但目前绝大部分仍需依靠进口。

轻量化

根据电器产品的设计要求，在一些要求不高的使用场合所采用的轻量化方法是选材轻量化而非细径轻量化，如一些要求不高的微型电机、扬声器音圈、人工心脏起搏器、微波炉变压器等，产品采用漆包铝线、漆包铜包铝线来加工，这些选材与我们普通的漆包铜线相比有重量轻，价格低的优点，也存在着加工困难、焊接性差、抗拉强度小等缺点。仅微波炉变压器一项，按我国每年生产1 000万台计算，已相当可观。目前国内市场上此类产品除采用铜漆包线以外均以韩国生产的铝漆包线为主，国内尚无厂家生产，韩国LG公司的市场占有份额较大。

自粘性

自粘性漆包线的特殊性能表现在可绕制无骨架线圈或免浸渍。主要用于彩电偏转，扬声器音圈、蜂鸣器、微电机、电子变压器等场合。根据底面漆的不同组合，选材不同也有不同的耐热等级，可分别满足不同使用场合。该品种在电声及彩电偏转方面用量相当可观。(扬声器年用量约350 t；彩偏年用量约2

铜包铝标准

铜包铝线铜包铝重量比重密度铜包铝标准

铜包铝线的结构、性能及应用

一、铜包铝线的结构

铜包铝（Copper clad aluminum wire）简写为CCA，它是由铝芯线和紧密包覆其外的铜层构成的双金属线，这就使得在一根导线上发挥了两种金属材料的特点，使铜的优良导电性和铝的重量轻的特点结合在一起，克服了铝导线的缺点，形成具有导电性好、密度小、柔软、耐腐蚀、易焊接、价钱低廉等特点的铜包铝线。从而发展成为一种新的金属导电材料。

二、铜包铝线的特点

1、结构参数

按铜层体积比分可以分为：10％和15％两种，铜层体积比为15％的铜包铝线主要用于传输高频信号的同轴电缆内导体，10％的铜包铝线主要用于传输低频电流线缆的导体。

按铜层重量，可以计算出铜层体积比为10％和15％的铜包铝线，其铜层重量比分别为26.8％和36.8。

另外，按照它的使用状态可以分为软态（A类）和硬态（H类）两种。

2、物理性能

⑴密度

对于铜层体积比为15％的铜包铝线，其密度为3.63g／cm3；而铜层体积比为15％的铜包铝线，其密度为3.32g／cm3。

由于铜包铝线的密度小，使铜包铝线具有很多优点：

①对于同样重量和线径的纯铜线和铜包铝线相比，铜包铝线的长度约为纯铜线的1.7～2.5倍，这将为厂商降低材料成本。

②由于1吨铜包铝线中铜的重量为268～368Kg，可代替1.7～2.5吨纯铜线，使得使用铜包铝线可以节约大量铜资源。

⑵比热 根据热力学公式Q＝cm（t2-t1），由于纯铜线的比热c＝0.092Kcal／kg.k，铜包铝线的比热c＝0.149Kcal／kg.k，这就意味着铜包铝线的比热要比纯铜线的比热要大得多，那么在同样重量的铜包铝线温度升高1度所需要的热量比纯铜线的多，从而使铜包铝线具有较低的温度，这对安全用电有很大好处。

⑶导电性

铜包铝的电阻率比纯铜线大，比铝小，20℃时体积比为10％和15％的铜包铝线直流电阻率分别为≤0.02743Ωmm2／m和≤0.02676Ωmm2／m。所以按国际电工规定将退火工业铜在20℃时的电阻率等于0.017241Ωmm2／m为标准导电率，以100％IACS表示，那么铜包铝的导电率为65％IACS左右。

标称截面 mm²形状近似外径mm40023.327.02.45.050026.427.02.45.063030.126.02.45.080035.225.02.45.0100039.524.02.65.0120042.024.02.65.0140045.224.02.65.0160048.024.02.65.0180050.824.02.85.0200054.024.02.85.0220057.424.02.85.0250061.224.02.85.0圆形紧压

分割导体127/220KV 交联聚乙烯绝缘皱纹铝护套电力电缆 结构尺寸及性能参数导体绝缘标称厚度mm铝护套厚度mm非金属厚度mmYJLW02YJLW02_ZYJLW03YJLW03_ZYJLLW02YJLLW02_ZYJLLW03YJLLW03_Z铜导体118.012880120901055097600.0470121.0142601345011240104300.0366123.0156701485011740109200.0283129.0179601710012790119200.0221132.0199201904013730128500.0176135.0222302132014670137600.0151138.0242902336015620146900.0129141.0266502569016570159100.0113144.0297102860017600167200.0101146.0306102962018630175300.0090150.0332703172019660185300.0083157.0355203446020940198700.0072结构尺寸及性能参数电缆近似外径mm铜芯电缆近似重量铝芯电缆近似重量20导体最大直流电Ω/KM铝导体0.07780.1140.06050.1220.04690.1350.03670.1540.02910.1700.02470.1800.02120.1900.01860.1980.01650.2050.01490.2130.01350.2230.01270.234直流电阻Ω/KM电缆电容μF/KM
