变风量空调系统工程技术规程

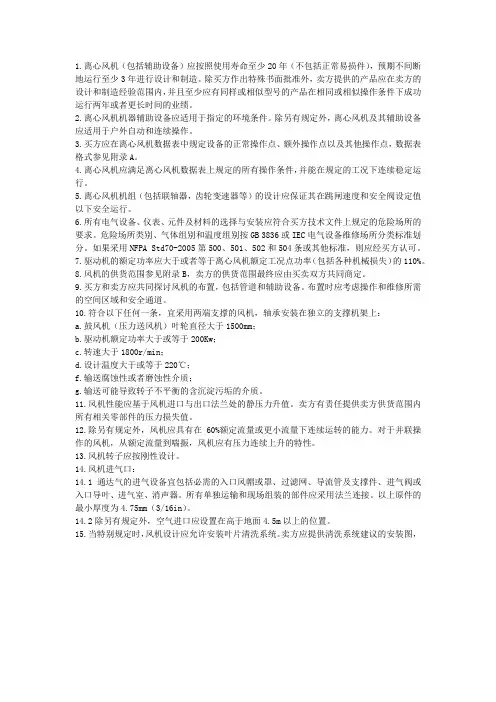

1.离心风机（包括辅助设备）应按照使用寿命至少20年（不包括正常易损件），预期不间断地运行至少3年进行设计和制造。除买方作出特殊书面批准外，卖方提供的产品应在卖方的设计和制造经验范围内，并且至少应有同样或相似型号的产品在相同或相似操作条件下成功运行两年或者更长时间的业绩。

2.离心风机机器辅助设备应适用于指定的环境条件。除另有规定外，离心风机及其辅助设备应适用于户外自动和连续操作。

3.买方应在离心风机数据表中规定设备的正常操作点、额外操作点以及其他操作点，数据表格式参见附录A。

4.离心风机应满足离心风机数据表上规定的所有操作条件，并能在规定的工况下连续稳定运行。

5.离心风机机组（包括联轴器，齿轮变速器等）的设计应保证其在跳闸速度和安全阀设定值以下安全运行。

6.所有电气设备、仪表、元件及材料的选择与安装应符合买方技术文件上规定的危险场所的要求。危险场所类别、气体组别和温度组别按GB 3836或IEC电气设备维修场所分类标准划分。如果采用NFPA Std70-2005第500、501、502和504条或其他标准，则应经买方认可。

7.驱动机的额定功率应大于或者等于离心风机额定工况点功率（包括各种机械损失）的110%。

8.风机的供货范围参见附录B，卖方的供货范围最终应由买卖双方共同商定。

9.买方和卖方应共同探讨风机的布置，包括管道和辅助设备。布置时应考虑操作和维修所需的空间区域和安全通道。

10.符合以下任何一条，宜采用两端支撑的风机，轴承安装在独立的支撑机架上：

a.鼓风机（压力送风机）叶轮直径大于1500mm；

b.驱动机额定功率大于或等于200Kw；

c.转速大于1800r/min；

d.设计温度大于或等于220℃；

f.输送腐蚀性或者磨蚀性介质；

g.输送可能导致转子不平衡的含沉淀污垢的介质。

11.风机性能应基于风机进口与出口法兰处的静压力升值。卖方有责任提供卖方供货范围内所有相关零部件的压力损失值。

建筑工程中的通风空调系统技术规程

一、前言

通风空调系统是建筑工程中必不可少的一部分，它为建筑提供宜人的温度、湿度和空气质量。本技术规程旨在规范通风空调系统的设计、安装、调试和维护，保证系统的安全、可靠和高效运行。

二、系统设计

1.系统类型：根据建筑类型、使用功能、场所环境等因素，确定系统类型，包括集中式空调系统、分户式空调系统、混合式空调系统等。

2.系统布局：根据建筑平面图、立面图和剖面图，确定系统的布局方案，包括进、排风口、风管系统、机组间距离等。

3.负荷计算：根据建筑的热负荷、人员密度、照明等因素，进行负荷计算，确定空调设备的型号、数量和排列方式。

4.管道系统设计：根据系统类型、负荷计算结果和建筑结构特点，设计管道系统，包括风管的材质、尺寸、连接方式、风机的型号和数量等。

5.控制系统设计：根据系统的布局和负荷计算结果，设计控制系统，包括温度、湿度、新风量、回风温度等参数的测量、调节和控制。

三、设备选择

1.空调机组：根据负荷计算结果和使用环境，选择合适的空调机组，包括蒸发器、冷凝器、压缩机、节能措施等。 2.风机：根据管道系统的设计和使用环境，选择合适的风机，包括轴流风机、离心风机等。

3.控制器：根据控制系统的设计和使用环境，选择合适的控制器，包括温度控制器、湿度控制器、新风控制器等。

四、施工安装

1.施工前的准备：确定施工方案，清理施工区域，制定安全措施和施工计划。

2.安装空调机组：根据设计要求，安装空调机组，包括蒸发器、冷凝器、压缩机、电气控制柜等。

3.安装风管系统：根据设计要求，安装风管系统，包括风管的铺设、连接、封口等。

4.连接电气系统：根据设计要求，连接电气系统，包括电源、控制器、传感器等。

5.调试系统：安装完成后，进行系统调试，包括空气流量、温度、湿度、风速等参数的调整和测试。

五、运行维护

1.运行管理：建立运行管理制度，定期检查系统的运行情况，包括进、排风口、风管系统、机组的运行状态等。

变风量空调系统设计及运行措施

摘要：市场化背景下，空调技术在办公楼、演播大厅、大型商场、宴会厅等建筑内得到普遍应用。空调智能控制系统是自动控制管理系统（BAS）的关键构成，设计节能便捷的空调控制方案，满足受众的个性化需求，极具经济价值和社会效益。变风量空调系统是从单风道定风量空调系统演变而来的，与定风量空调方式相比，由于系统的室内空气质量较好、空调区域温度可控、低温新风冷却节能等优势，在各类办公区域得到广泛应用。但因为变风量空调系统对控制技术的依赖性较高，科学实现变风量空调系统控制设计是该系统设计的重点，同时也是该系统是否成功的关键。

关键词：变风量；空调系统；设计；运行措施

1变风量空调系统控制的内容与特点

1.1变风量系统控制的内容

VAV系统软件是指一种根据规定而不是根据排风温度的变化来满足房间内温度、环境和湿度要求的方法。变风量空调系统通常通过离心风机调速、末端风量调节等方式实现，它是由多个控制端组成的系统软件，可以保证室温处于最佳状态。变风量控制系统是一个动态过程，通常依靠控制系统来实现室内空气质量的商品循环，如神经网络、控制器设计等。根据空调通风设备的效率比，通过调整建筑空调系统模式，加强其自控系统的运行管理，可以最大限度地发挥节能环保的实际效果。

1.2变风量控制系统的特点

变风量空调系统依靠固定的送风温度来调节送风量，以适应冷热负荷的变化。送风量的减少在一定程度上可降低风机输出功率的能耗，对环境保护和节能也起到了实际作用；可以单独控制房间的温度，避免低温过热现象。变风量空调系统是一种全空气系统，能够有效地改善室内的空气品质，送风量合理分配，降低送风机能耗，充分利用新风作冷源，达到环保、节能、降耗的目的。在空调系统中，当每个房间的负荷条件不同或其预设值不同时，最简单的控制措施是根据房间温度与预设值之间的差异来控制末端设备中的电动空气阀

2变风量空调系统设计

一般来说，全空气系统具有以下优点。（1）空气处理设备集中，易于管理和维护。（2）送风量大、服务范围广、通风充足和舒适性好，空气品质高（3）可设有专业过滤段，可有效过滤0.1%μM以上的微粒，降低病毒容量。（4）可集中对空气进行除湿加湿，提高房间舒适性。（5）中央空调冷凝水集中处理，不会影响客户。（6）在过渡季节，中央空调可以实现新风运行，节省能耗。

ＶＡＶ空调对风管系统施工的要求　

何伟斌郑雄　

（广州市机电安装有限公司，广州　５１　ｏｏ５ｏ）　

摘要：本文针对ＶＡＶ空调系统的原理及特性，并结合工程施工实践及教训Ｉ，从ＶＡＶ风管系统其中的四个主要组成部　

分，阐述了送风系统风管、变风量末端装置、回风管、风口在施工安装方面的特殊要求，目的是保证ＶＡＶ系统　

ＪＩｌｇＷＵ运行调试达到设计预期效果。　

关键词：ＶＡＶ；末端装置；风管；施工　

中图分类号：ＴＵ８３　文献标识码：Ｂ　文章编号：１　００２—３６０７（２００８）１　２－００２４—０３　

变风量风管系统是指变风量空调系统中送风　

管、回风管、新风管、排风管、末端装置及其　

上、下游支风管、各种送风静压箱和送、回风口　

的总称。　变风量空调系统的风管系统施工看似简单，与　

一般空调风管施工相同，其实，施工要求颇高。风　

管系统施工的优劣，对变风量空调系统各末端装置　的入口压力平衡、风速检测精度与风量调节有直　

接影响。如在施工时忽视了这些重要因素，会使　

ＶＡＶ系统的调试与运行产生许多问题。　

１送风系统风管制作安装要求　

变风量送风系统包括送风管、末端装置的上、　

下游支风管及各种送风静压箱，一般都是一个中速　

中压系统。变风量末端装置的稳定运行需要送风管　

内保持一定的静压，且送风管内在运行过程中应保　持风速、风压的稳定，因此，要求送风管的强度和　

密封性能要好，以防止风管漏风量大，引起风管系　

统静压波动，使自控系统产生错误信息，引起误操　

作；以及由于风速较高而要防止风管振动产生有害　

的噪声。为此，送风管的制作安装除符合定风量空　

调风管要求外，还应注意以下方面：　

１．１主干送风管制作安装　（１）送风管道应尽可能布置成直形，并尽可能　

２４　２００８．１２安装　简单，减少各种弯头、管道配件的数量。　

（２）ＶＡＶ系统对风管平衡要求很高，一般建议　采用环状管路。　

（３）风管施工前应承对风管施工工艺质量进行　验证，即对样板风管进行强度和严密性工艺测试，
