- 1 - 第一章 机械加工基础
一、名词解释：
1．工艺过程：生产过程中为改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。（P3）
2．机械加工工艺过程：采用机械加工方法来改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。（P3）
3．工序：是一个或一组工人，在一个工作地点对同一个或同时对几个工件进行加工，所连续完成的那一部分工艺过程。（P4）
4．安装：工件经一次装夹后所完成的那一部分工序称为安装。（P4）
5．工位：为了完成一定的工序部分，一次装夹工件后，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置称为工位。（P4）
6．工步：在加工表面和加工工具不变的情况下，所连续完成的那一部分工序。（P5）
7．复合工步：用几件刀具或者用复合刀具同时加工同一工件上的几个表面，称为复合工步。（P5）
8．进给：在加工过程中，有些工步需要对同一表面进行多次切削，从被加工表面上每切下一层金属即称为一次进给。(P5)
9．生产纲领：企业在计划期内应生产的产品产量和进度计划称为生产纲领。(P6)
10．工艺规程：规定产品或零部件制造工艺过程和操作方法等的工艺文件。（P8）
11．零件的结构工艺性：是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。（P11）
12．基准：用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。（P14）
13．设计基准：在设计图样上所采用的基准。（P14）
14．工艺基准：在工艺过程中所采用的基准称为工艺基准。按照用途的不同可分为定位基准、测量基准、装配基准和工序基准。
15．工序基准：在工序图上用来确定本工序被加工表面加工后的尺寸、形状、位置的基准称为工序基准。（P15）
16．定位基准：在加工时，为了保证工件被加工表面相对于机床和刀具之间的正确位置所使用的基准称为定位基准。（P15）

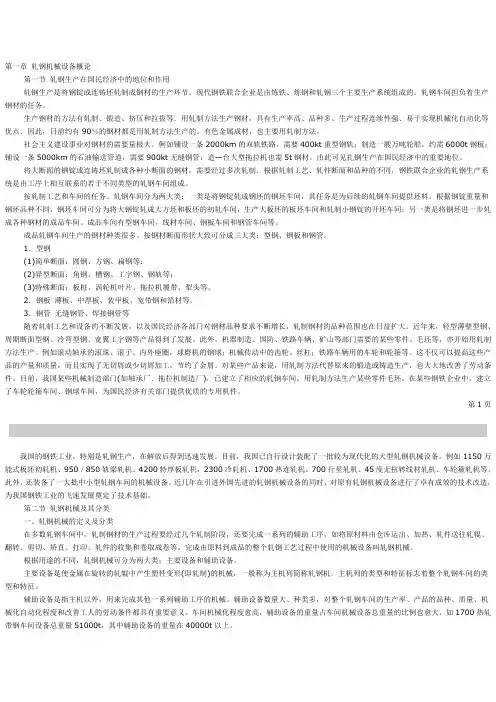

第一章 轧钢机械设备概论
第一节 轧钢生产在国民经济中的地位和作用
轧钢生产是将钢锭或连铸坯轧制成钢材的生产环节。现代钢铁联合企业是由炼铁、炼钢和轧钢三个主要生产系统组成的。轧钢车间担负着生产钢材的任务。
生产钢材的方法有轧制、锻造、挤压和拉拔等．用轧制方法生产钢材，具有生产率高、品种多、生产过程连续性强、易于实现机械化自动化等优点．因此，目前约有90％的钢材都是用轧制方法生产的。有色金属成材，也主要用轧制方法。
社会主义建设事业对钢材的需要量极大。例如铺设一条2000km的双轨铁路，需要400kt重型钢轨；制造一艘万吨轮船，约需6000t钢板；铺设一条5000km的石油输送管道，需要900kt无缝钢管；造—台大型拖拉机也需5t钢材。由此可见扎钢生产在国民经济中的重要地位。
将大断面的钢锭或连铸坯轧制成各种小断面的钢材，需要经过多次轧制．根据轧制工艺、轧件断面和品种的不同，钢铁联合企业的轧钢生产系统是由工序上相互联系的若于不同类型的轧钢车间组成。
按轧制工艺和车间的任务。轧钢车间分为两大类：一类是将钢锭轧成钢坯的钢坯车间，其任务是为后续的轧钢车间提供坯料。根据钢锭重量和钢坯品种不同，钢坯车间可分为将大钢锭轧成大方坯和板坯的初轧车间，生产大板坯的板坯车间和轧制小钢锭的开坯车间：另一类是将钢坯进一步轧成各种钢材的成品车间。成品车间有型钢车间，线材车间、钢板车间和钢管车间等。
成品轧钢车间生产的钢材种类很多。按钢材断面形状大致可分成三大类：型钢、钢板和钢管。
1．型钢
(1)简单断面：圆钢、方钢、扁钢等；
(2)异型断面：角钢、槽钢、工字钢、钢轨等；
(3)特殊断面：板桩、涡轮机叶片、拖拉机履带、犁头等。
2．钢板 薄板、中厚板、装甲板、宽带钢和箔材等。
3．钢管 无缝钢管、焊接钢管等
随着轧制工艺和设备的不断发展，以及国民经济各部门对钢材品种要求不断增长，轧制钢材的品种范围也在日益扩大。近年来，轻型薄壁型钢、周期断面型钢、冷弯型钢、宽翼工字钢等产品得到了发展。此外，机器制造、国防、铁路车辆、矿山等部门需要的某些零件、毛坯等，亦开始用轧制方法生产。例如滚动轴承的滚珠、滚子、内外座圈，球磨机的钢球；机械传动中的齿轮、丝杠；铁路车辆用的车轮和轮箍等。这不仅可以提高这些产品的产量和质量，而且实现了无切屑或少切屑加工，节约了金屑。对某些产品来说，用轧制方法代替原来的锻造或铸造生产，也大大地改善了劳动条件。目前，我国某些机械制造部门(如轴承厂、拖拉机制造厂)，已建立了相应的轧钢车间，用轧制方法生产某些零件毛坯。在某些钢铁企业中，建立了车轮轮箍车间、钢球车间，为国民经济有关部门提供优质的专用机件。

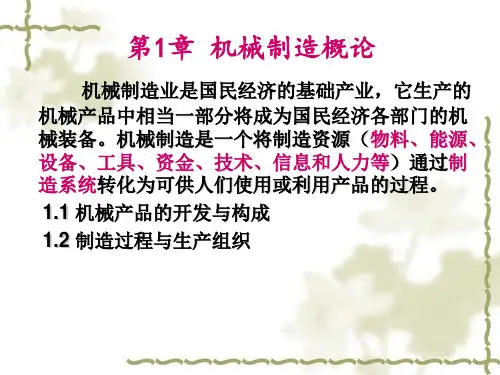

机械制造技术基础复习资料机械制造技术基础复习资料 第一章第一章 机械制造概论机械制造概论 机械制造：从毛坯经过一系列过程成为成品机器的过程。机械制造：从毛坯经过一系列过程成为成品机器的过程。 生产系统：原材料进厂到产品出厂的整个生产经营管理过程。生产系统：原材料进厂到产品出厂的整个生产经营管理过程。 制造系统：原材料变为产品的整个生产过程，原材料变为产品的整个生产过程，包括毛坯制造、包括毛坯制造、机械加工装配检测和物料的存 储运输所有的工作。储运输所有的工作。储运输所有的工作。 工艺系统：机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统 生产纲领：企业根据市场需求和自身的生产能力制定生产计划，在计划期内应当生产的产品的产量和进度计划称为生产纲领。的产量和进度计划称为生产纲领。 生产类型举例说明：生产类型举例说明： 大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产 成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量 单件生产：大型机床、水力发电装置，由于其为重型设备，专用设备所以只能进行单件生产。 第二章第二章 金属切削原理金属切削原理 金属切削加工：利用切削刀具切除工件上多余的金属，利用切削刀具切除工件上多余的金属，从而使工件的几何形状、从而使工件的几何形状、尺寸精度及 表面质量达到预定要求，这样的加工称为金属切削加工。表面质量达到预定要求，这样的加工称为金属切削加工。表面质量达到预定要求，这样的加工称为金属切削加工。 切削运动由主运动和进给运动组成。切削运动由主运动和进给运动组成。 切削用量三要素切削用量三要素::切削速度、进给量和背吃刀量切削速度、进给量和背吃刀量 1、切削速度：、切削速度： 切削速度Vc(m/s或m/min) m/min) ：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度 601000´=ndVwCp 进给运动加工表面待加工表面待加工表面主运动已加工表面加工表面进给运动已加工表面主运动
刘瑞聪 祝佳 王琦

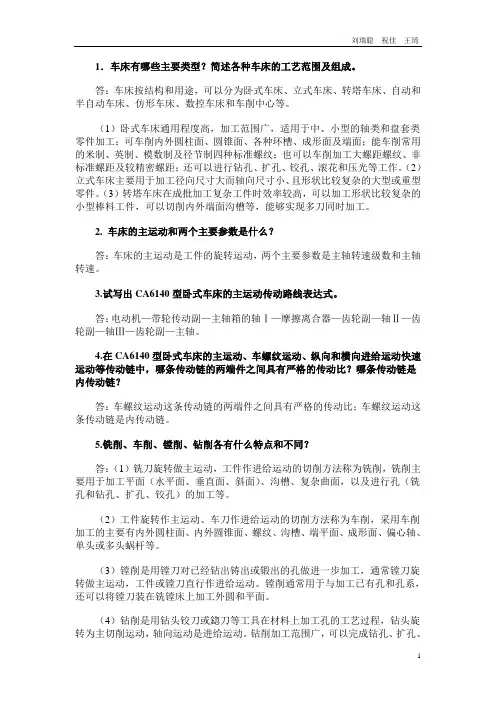

1 1．车床有哪些主要类型？简述各种车床的工艺范围及组成。
答：车床按结构和用途，可以分为卧式车床、立式车床、转塔车床、自动和半自动车床、仿形车床、数控车床和车削中心等。
（1）卧式车床通用程度高，加工范围广，适用于中、小型的轴类和盘套类零件加工；可车削内外圆柱面、圆锥面、各种环槽、成形面及端面；能车削常用的米制、英制、模数制及径节制四种标准螺纹；也可以车削加工大螺距螺纹、非标准螺距及较精密螺距；还可以进行钻孔、扩孔、铰孔、滚花和压光等工作。（2）立式车床主要用于加工径向尺寸大而轴向尺寸小、且形状比较复杂的大型或重型零件。（3）转塔车床在成批加工复杂工件时效率较高，可以加工形状比较复杂的小型棒料工件，可以切削内外端面沟槽等，能够实现多刀同时加工。
2. 车床的主运动和两个主要参数是什么？
答：车床的主运动是工件的旋转运动，两个主要参数是主轴转速级数和主轴转速。
3.试写出CA6140型卧式车床的主运动传动路线表达式。
答：电动机—带轮传动副—主轴箱的轴Ⅰ—摩擦离合器—齿轮副—轴Ⅱ—齿轮副—轴Ⅲ—齿轮副—主轴。
4.在CA6140型卧式车床的主运动、车螺纹运动、纵向和横向进给运动快速运动等传动链中，哪条传动链的两端件之间具有严格的传动比？哪条传动链是内传动链？
答：车螺纹运动这条传动链的两端件之间具有严格的传动比；车螺纹运动这条传动链是内传动链。
5.铣削、车削、镗削、钻削各有什么特点和不同？
答：（1）铣刀旋转做主运动，工件作进给运动的切削方法称为铣削，铣削主要用于加工平面（水平面、垂直面、斜面）、沟槽、复杂曲面，以及进行孔（铣孔和钻孔、扩孔、铰孔）的加工等。
（2）工件旋转作主运动、车刀作进给运动的切削方法称为车削，采用车削加工的主要有内外圆柱面、内外圆锥面、螺纹、沟槽、端平面、成形面、偏心轴、单头或多头蜗杆等。
