电气自动化工程师试题

电气自动化工程师模拟试卷（五）

总共86 题共100分

一.填空题（共20题,共20分）

1.电气设备的运行状态有四种,分别为___、___、___、___。（1分）

标准答案：运行,热备用,冷备用,检修

2.引起接触器线圈发热的原因有___、___不足,___短路,___超过额定。（1分）

标准答案：电源电压,铁心吸力,线圈匝间,电器动作

3.交流接触器桥式双断口触点的灭弧作用,是将___分成两段 以提高电弧的起弧电压；同时利用___,以增大电弧与冷空气的接触面,迅速散热而灭弧。（1分）

标准答案：电弧,两段电弧相互间的电动力将电弧向外侧拉长

4.一个自动控制系统,一般由___环节、___环节、___环节、___环节及___环节等组成。（1分）

标准答案：输入,放大,执行,反馈,比较

5.电工仪表按读数方式分类,可分为___仪表和___仪表。如电桥、电位差计等属于___仪表,万用表等属于___仪表。（1分）

标准答案：直读,比较,比较,直读

6.电机绕组常用的浸漆方法有___、___、___ 、___和___。（1分）

标准答案：滴浸 ,沉浸 ,真空压力浸 ,漆浸,浇浸

7.交流电机定子绕组的短路主要是___短路和___短路。（1分）

标准答案：匝间,相间

8.一台三相四极异步电动机,如果电源的频率 f1＝50Hz ,则定子旋转磁场每秒在空间转过___转。（1分）

标准答案：

9.变压器空载运行时,其___较小,所以空载时的损耗近似等于铁耗 。（1分）

标准答案：铜耗

10.变压器的冷却方式有___式、___式、___式和___式。（1分）

标准答案：油浸自冷,油浸风冷,强油风冷,强油水冷却

11.在晶体管的输出特性中有三个区域分别是 ___、___和 ___。（1分）

标准答案：截距 ,放大区,饱和区

12.值班人员因工作需要移开遮栏进行工作,要求的安全距离是 10k Ｖ时 ___、35k Ｖ时 ___,

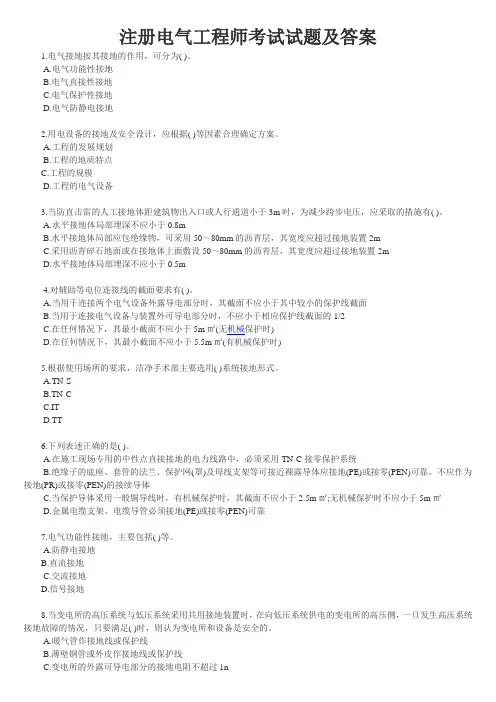

注册电气工程师考试试题及答案

1.电气接地按其接地的作用，可分为( )。

A.电气功能性接地

B.电气直接性接地

C.电气保护性接地

D.电气防静电接地

2.用电设备的接地及安全设计，应根据( )等因素合理确定方案。

A.工程的发展规划

B.工程的地质特点

C.工程的规模

D.工程的电气设备

3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有( )。

A.水平接地体局部埋深不应小于0.8m

B.水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2m

C.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2m

D.水平接地体局部埋深不应小于0.5m

4.对辅助等电位连接线的截面要求有( )。

A.当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面

B.当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2

C.在任何情况下，其最小截面不应小于5m㎡(无机械保护时)

D.在任何情况下，其最小截面不应小于5.5m㎡(有机械保护时)

5.根据使用场所的要求，洁净手术部主要选用( )系统接地形式。

A.TN-S

B.TN-C

C.IT

D.TT

6.下列表述正确的是( )。

A.在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统

B.绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PR)或接零(PEN)的接续导体

C.当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2.5m㎡;无机械保护时不应小于5m㎡

D.金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠

2013年郑州热力总公司大学生招聘电气工程自动化试题

姓名 学校 分数

一、选择题（每题4分，共20分）

1. 如右图所示单口网络的等效电阻Rab等于（ ）Ω。

A 20 B 40 C 60

2．当系统发生故障时，把故障设备与系统隔离，是继电保

护的（ ）的体现。

A 快速性 B 选择性 C 灵敏性

3．现场工作过程中遇到异常情况或断路器跳闸时，（ ）。

A 只要不是本身工作的设备异常或跳闸，就可以继续工作，由运行值班人员处理；

B 可将人员分成两组，一组继续工作，一组协助运行值班人员查找原因；

C 应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作；

4. 一台三相电动机，每相绕组的额定电压为220V，对称三相电源的线电压为380V，则三相绕组应采用 ( )。

A 星形联结，不接中线 B 星形联结，并接中线 C 三角形联结

5.电力线路中，电纳B主要反映线路流过电流时所产生的（ ）。

A 热效应 B 电场效应 C 磁场效应

a b 60Ω 20Ω 20Ω 60Ω 20Ω

40Ω 二、填空题 （每空5分，共35分）

1．某三相异步电动机的额定转速为980转/分，则此电动机的磁极对数为

，同步转速为 转/分。

2．高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点

以内，进入上述范围人员应穿绝缘靴，接触设备外壳时，应戴绝缘手套。

3．电力系统发生故障时的基本特征有电流 、电压 。

4．绝缘的预防性试验分为 和 。

三、问答题（每题15分，共45分）

1、简述不间断电源（UPS）的组成及工作原理。

电气自动化工程师模拟（三）

总共64 题共100分

一.填空题（共15题,共24分）

1.在自动控制系统中，___能够以一定正确度跟随输入量的变化而变化的系统称为伺服系统。（分）

标准答案：输出量

2.工厂电器种类繁多，应用面广，同时也有多种分类方式，按所起作用分类，可分为___电器和保护电器。（分）

标准答案：控制

3.高速计数器HC的寻址格式是___。（分）

标准答案：HC＋高速计数器号

4.为提高电气设备运行的可靠性，将___与接地极紧密地连接起来叫（分）

标准答案：变压器中性点

控制系统由数控单元主体、主轴和___。（分）

标准答案：伺服单元

可以实现___差补。（分）

标准答案：3D

7.电气控制原理图设计按主回路－控制回路－___－总体检查的顺序进行。（分）

标准答案：联锁与保护

8.机电一体化包含了机械技术、计算机与信息处理技术、系统技术、___技术、传感与检测技术、伺服与传动技术。（分）

标准答案：自动控制

9.机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息处理、自动修正、___等功能。（分）

标准答案：自动检测

10.控制系统大多数具备自动控制、___、自动信息处理、自动修正、自动检测等功能。（分）

标准答案：自动诊断

11.电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号___相接。（分）

标准答案：电位公共线

系统是___控制系统，专为经济型数控机床设计的。（分）

标准答案：步进电动机

专为工业场合设计，采用了典型计算机结构，主要由___、___、___、和专门设计的___等组成。（分）

标准答案：CPU，电源，存储器，输入输出接口电路

O总点数是指___和___的数量。（分）

标准答案：输入信号, 输出信号

15.定时器的两个变量是___和___。（分）

标准答案：当前值,位值

二.单选题（共25题,共20分）

16.变频器改造设备调速系统提高了（ ）的性能，降低了能源消耗。（分）
