第7章电子产品的设计文件与工艺文件(24-26)

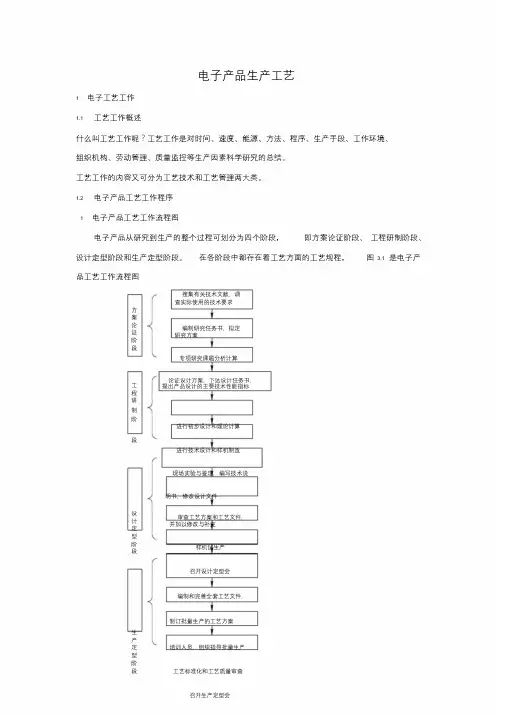

电子产品生产工艺1 电子工艺工作1.1 工艺工作概述什么叫工艺工作呢？工艺工作是对时间、速度、能源、方法、程序、生产手段、工作环境、组织机构、劳动管理、质量监控等生产因素科学研究的总结。

工艺工作的内容又可分为工艺技术和工艺管理两大类。

1.2 电子产品工艺工作程序1 电子产品工艺工作流程图电子产品从研究到生产的整个过程可划分为四个阶段，即方案论证阶段、工程研制阶段、设计定型阶段和生产定型阶段。

在各阶段中都存在着工艺方面的工艺规程，图3.1 是电子产品工艺工作流程图搜集有关技术文献，调查实际使用的技术要求方案论证阶段编制研究任务书，拟定研究方案专项研究课题分析计算工程研论证设计方案，下达设计任务书，提出产品设计的主要技术性能指标制阶进行初步设计和理论计算段进行技术设计和样机制造现场实验与鉴定，编写技术说明书，修改设计文件设计定型审查工艺方案和工艺文件，并加以修改与补充阶段样机试生产召开设计定型会编制和完善全套工艺文件，制订批量生产的工艺方案生产定培训人员，组织指导批量生产型阶段工艺标准化和工艺质量审查召开生产定型会1 电子产品工艺工作流程图2 方案论证阶段的工艺工作3 工程设计阶段的工艺工作4 设计定型阶段的工艺工作5 生产定型阶段的工艺工作2 电子产品制造工艺技术2.1 电子产品制造工艺技术的种类对电子产品制造来讲，工艺技术有很多种，工厂生产规模、设备、技术力量和生产产品的不同，工艺技术种类也不同。

以下简要介绍几种一般工艺技术。

1. 机械加工工艺电子产品很多结构件是通过机械加工而成的，机械类工艺包括车、钳、刨、铣、镗、磨、插齿、冷作、铸造、锻打、冲裁、挤压、引伸、滚齿、轧丝等。

其主要功能是改变材料的几何形状，使之满足产品的装配连接。

2. 表面加工工艺表面加工包括刷丝、抛光、印刷、油漆、电镀、氧化、铭牌制作等工艺。

其主要功能是提高表面装饰性，使产品具有新颖感，同时也起到防腐抗蚀的作用。

3. 连接工艺电子设备在生产制造中有许多连接方法，实现电气连接的工艺主要是焊接( 手工和机器焊接) 。

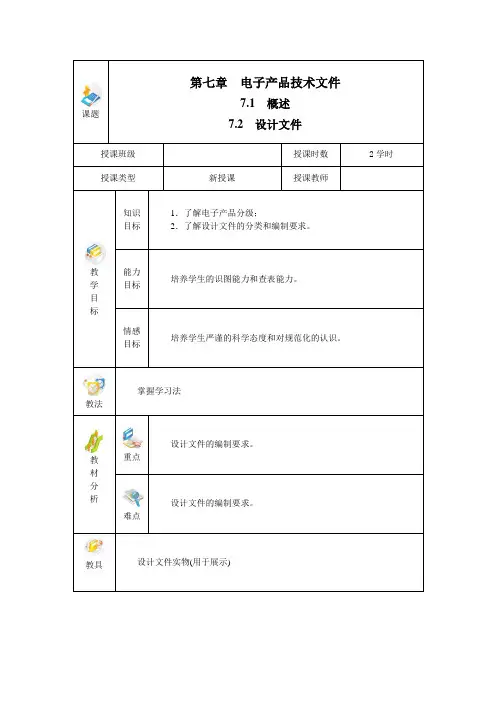

课题第七章电子产品技术文件7.1概述7.2设计文件授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．了解电子产品分级；2．了解设计文件的分类和编制要求。

能力目标培养学生的识图能力和查表能力。

情感目标培养学生严谨的科学态度和对规范化的认识。

教法掌握学习法教材分析重点设计文件的编制要求。

难点设计文件的编制要求。

教具设计文件实物(用于展示)板书设计第7章电子产品技术文件7.1概述一、技术文件概念。

二、技术文件应用领域及特点。

7.2设计文件一、电子产品分类编号；二、设计文件的种类；三、设计文件的编制要求；四、电子整机设计文件简介。

教学过程教学环节教学内容教学调控时间分配本章简介引入本章将介绍电子产品技术文件的基本知识，包括技术文件的概述、以及设计文件和工艺文件的介绍前2节作一讲，后1节单独作一讲4课时教学环节教学内容教学调控时间分配新授课7.1概述一、技术文件是产品研究、设计、试制与生产实践经验积累所形成的一种技术资料，也是产品生产和使用、维修的基本依据，包括设计文件和工艺文件两大类。

二、技术文件的应用领域分为专业制造和普通应用两类；专门从事电子产品规模生产的是专业制造，这里，技术文件具有生产的法律效力，并且具有完备性、权威性和一致性等特点；而普通应用中的技术文件始终在不断完善中，严肃性与权威性远不如专业制造领域。

三、技术文件具有标准化和管理规范等特点。

1．标准化是电子产品技术文件的基本要求，需要全面、严格执行各种标准，其审查主要是对产品技术文件的完整性、正确性和一致性进行审查。

同时，专业化生产中，技术文件还要依照一定的格式标准。

2．简单介绍管理规范。

四、随着计算机的发展，技术文件的编制、管理逐步电子文档化。

7.2设计文件§7.2.1电子产品分类编号一、电子产品按其结构特征及用途，可分为零件、部件整件、成套设备和功能单元5个等级。

二、介绍设计文件编号的组成，学生需要记住编号各部分的含义。

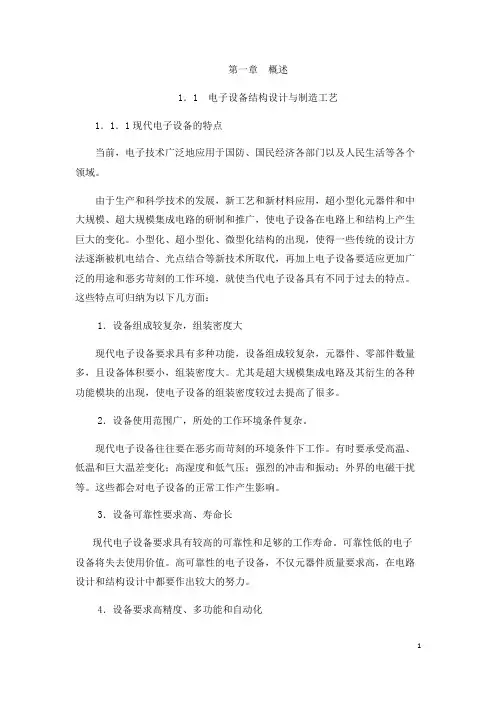

第一章概述1．1电子设备结构设计与制造工艺1．1．1现代电子设备的特点当前，电子技术广泛地应用于国防、国民经济各部门以及人民生活等各个领域。

由于生产和科学技术的发展，新工艺和新材料应用，超小型化元器件和中大规模、超大规模集成电路的研制和推广，使电子设备在电路上和结构上产生巨大的变化。

小型化、超小型化、微型化结构的出现，使得一些传统的设计方法逐渐被机电结合、光点结合等新技术所取代，再加上电子设备要适应更加广泛的用途和恶劣苛刻的工作环境，就使当代电子设备具有不同于过去的特点。

这些特点可归纳为以下几方面：1．设备组成较复杂，组装密度大现代电子设备要求具有多种功能，设备组成较复杂，元器件、零部件数量多，且设备体积要小，组装密度大。

尤其是超大规模集成电路及其衍生的各种功能模块的出现，使电子设备的组装密度较过去提高了很多。

2．设备使用范围广，所处的工作环境条件复杂。

现代电子设备往往要在恶劣而苛刻的环境条件下工作。

有时要承受高温、低温和巨大温差变化；高湿度和低气压；强烈的冲击和振动；外界的电磁干扰等。

这些都会对电子设备的正常工作产生影响。

3．设备可靠性要求高、寿命长现代电子设备要求具有较高的可靠性和足够的工作寿命。

可靠性低的电子设备将失去使用价值。

高可靠性的电子设备，不仅元器件质量要求高，在电路设计和结构设计中都要作出较大的努力。

4．设备要求高精度、多功能和自动化现代电子设备往往要求高精度、多功能和自动化，有的还引入了计算机系统，因而其控制系统较为复杂。

精密机械广泛地应用于电子设备是现代电子设备的一大特点。

自控技术、遥控遥测技术、计算机数据处理技术和精密机械的紧密结合，有的电子设备要求有智能实现人机交流，使电子设备的精度和自动化程度达到了相当高的水平。

上述电子设备的特点，只是对整体而言，具体到某种设备又各具自己的特点。

由于当代电子设备具有上述特点，对电路设计和结构设计的要求更高了，设计、生产人员充分了解电子设备的特点，对于确保电子设备的性能满足使用要求十分必要的。

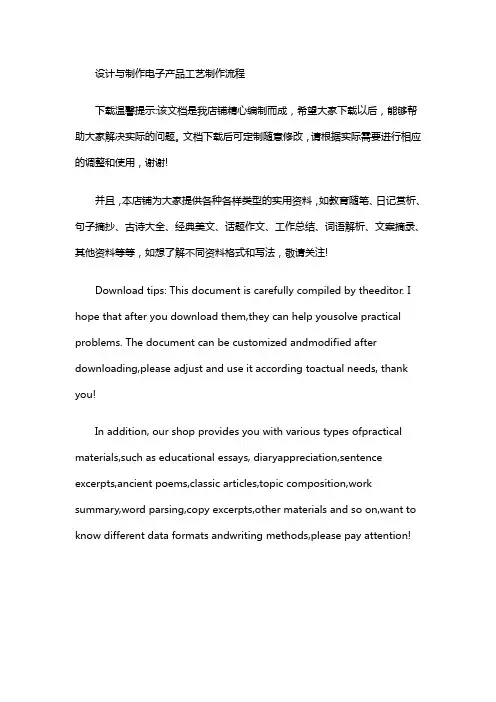

设计与制作电子产品工艺制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、需求分析1.1 确定产品类型与功能根据市场调研和客户需求，明确电子产品的类型、功能以及性能要求。

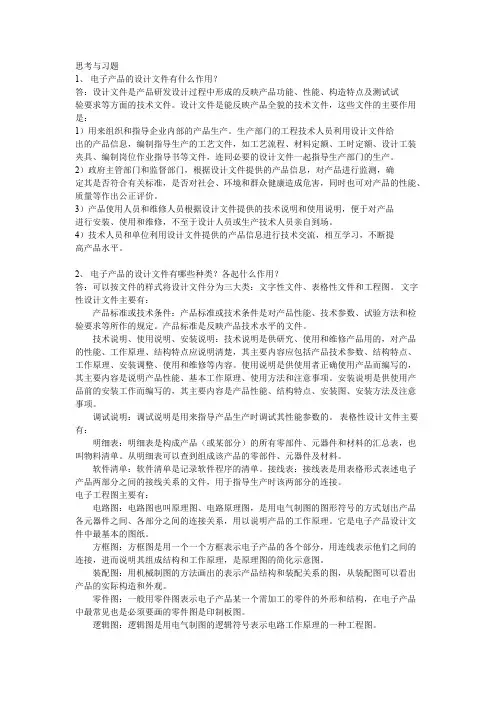

思考与习题1、电子产品的设计文件有什么作用？答：设计文件是产品研发设计过程中形成的反映产品功能、性能、构造特点及测试试验要求等方面的技术文件。

设计文件是能反映产品全貌的技术文件，这些文件的主要作用是：1）用来组织和指导企业内部的产品生产。

生产部门的工程技术人员利用设计文件给出的产品信息，编制指导生产的工艺文件，如工艺流程、材料定额、工时定额、设计工装夹具、编制岗位作业指导书等文件，连同必要的设计文件一起指导生产部门的生产。

2）政府主管部门和监督部门，根据设计文件提供的产品信息，对产品进行监测，确定其是否符合有关标准，是否对社会、环境和群众健康造成危害，同时也可对产品的性能、质量等作出公正评价。

3）产品使用人员和维修人员根据设计文件提供的技术说明和使用说明，便于对产品进行安装、使用和维修，不至于设计人员或生产技术人员亲自到场。

4）技术人员和单位利用设计文件提供的产品信息进行技术交流，相互学习，不断提高产品水平。

2、电子产品的设计文件有哪些种类？各起什么作用？答：可以按文件的样式将设计文件分为三大类：文字性文件、表格性文件和工程图。

文字性设计文件主要有：产品标准或技术条件：产品标准或技术条件是对产品性能、技术参数、试验方法和检验要求等所作的规定。

产品标准是反映产品技术水平的文件。

技术说明、使用说明、安装说明：技术说明是供研究、使用和维修产品用的，对产品的性能、工作原理、结构特点应说明清楚，其主要内容应包括产品技术参数、结构特点、工作原理、安装调整、使用和维修等内容。

使用说明是供使用者正确使用产品而编写的，其主要内容是说明产品性能、基本工作原理、使用方法和注意事项。

安装说明是供使用产品前的安装工作而编写的，其主要内容是产品性能、结构特点、安装图、安装方法及注意事项。

调试说明：调试说明是用来指导产品生产时调试其性能参数的。

表格性设计文件主要有：明细表：明细表是构成产品（或某部分）的所有零部件、元器件和材料的汇总表，也叫物料清单。

引巩课后课后引图1.1 电子信息产品污染控制标志．检测方法筛选检测：结果A合格，B不合格，精确检测：结果A合格，B不合格课后课后引③在易发生腐蚀和最大腐蚀部位加厚构建尺寸。

2.2电子设备的散热§2.2.1温度对电子设备的影响（1）高温环境对电子设备的主要影响：加速氧化等化学反应，表面防护层老化。

（2）增强水的穿透能力和水汽的破坏作用。

（3）使有些物质软化、融化，使结构在机械应力下损坏。

（4）使润滑剂粘度减小，丧失润滑能力。

（5）使物体产生膨胀变形，从而导致机械应力增大，运行零件磨损增大或结构损坏。

低温环境的主要影响：使空气相对湿度增大，使某些材料性能变脆或严重收缩。

课后课后引（2）设备内部的自然散热①设备内部电子元件的散热②合理布置元器件③合理安排印制电路板④合理安排机箱内的结构件2．强迫通风散热(1)整机的抽风冷却适用于热源比较分散的整机(2)整机的鼓风冷却适用于各单元需要专门风道冷却课后课后引2．晶体管的散热器（1）晶体管散热器平板型叉指型铝材型辐射式针状型）晶体管散热系统分析功率晶体管总热阻：课后课后引课后课后引（4）变压器位置不宜偏离设备太远，采用刚性较好的支架。

（5）电容器和电阻器一般用剪短引线来提高固定频率。

（6）印制电路板（7）机架和底座根据要求设计成框架、板料金属底座和复杂形状的3．其他措施：（1）消除振源（2）隔离2.4电磁干扰及其屏蔽（4）印制导线屏蔽课后课后引蔽效果，应选用高电导率的材料。

课后课后引滤波电路结构与安装注点：滤波电路本身要屏蔽，多级滤波电路的级与级之间也要屏蔽。

滤波电路的输入线和输出线应屏蔽，并应滤波电路要尽可能地靠近需要的滤波电路屏蔽盒的接地应良好）高频高电平线的屏蔽主要是防止干扰外界。

主要是防止外界对其干扰屏蔽线也应两端接地。

b a e e --c b a c c e e e E e -'--=越小，地线干扰就越小 ）增大底线的横截面积可以通过减少阻抗而达到抑制底线干扰的目的 ）合理选择接地方式由于有各自的底线，所以底线干扰就不存在适用于单元线路较短、工作频率较低的场合多点接地方式，可在高频情况下使用课后课后）注意各级电路、元器件、导线之间的相互影响）排列元器件时，应注意其接地方法和接地点）在元器件布局时应满足电路元器件的特殊要求教学过程教学内容引本章介绍了电子设备组装时元器件、组件、连线的布局原则，组装方法和具体要求，主要包括：元器件的布局原则、导线选用时考虑的因素，扎线的工艺要求及方法、电子设备的组装结构形式及总体布局原则、电子设备的链接连接方式和连接工艺。

电子产品的结构设计与工艺电子产品的结构设计与工艺包含相当广泛的技术内容，涉及力学、机械学、化学、电学、热学、光学、无线电电子学、金属热处理、工程心理学、环境科学、美学等多门基础学科。

将其作为一门课，只能重点介绍电子产品结构设计与工艺的基础知识。

主要包括如下内容。

(一)电路设计与结构设计的极念一个完整的电子产品由两个相对独立的部分组成因此其设计也相应地分为电路设计和结构设计。

电路设计是指根据产品的性能要求和技术条件，制定方框图或电路原理图，画出PcB印制板，并进行必要的线路计算，初步确定元器件参数，制作好印制电路板并做相应的实验，确定出最终的电路团的设计过程。

结构设计是指根据电路设计提供的资料(电路图和元器件资料)，并考虑产品的性能要求、技术条件等，安装固定电路板，合理放置特殊元器件。

与此同时还要进行各种防护设计和机械结构设计，最后组成一部完整的产品，并给出全部工作图的设计过程。

实质上电路设计完成后还不能成为一台电子产品，要变成一台电子产品，还必须完成很多的结构设计内容。

目前，结构AVX钽电容设计在电子产品设计中，占有较大的工作且，它直接关系到电子产品的性能和技术指标的实现。

电子产品结构设计已发展成一门独立的综合学科。

在设计电子产品的过程中，电路和结构设计很难截然分开，这就要求电路设计者和结构设计者协同配合，密切合作，才能圆满完成设计任务。

作为电路设计人员，掌捏和了解结构与工艺知识，密切与结构设计人员配合，是很有益的。

I二]电子产品结构设计与工艺的内容1．整机机械结构与造型设计(1)结构件设计。

包括机柜、机箱(贴片钽电容或插入单元)、机架、机壳、底座、面板装置及其附件的设计。

(2)机械传动装置设计。

根据信号的传递或控制过程中，对某些参数(电的或机的)的调节和控制所必需的各种执行元件进行合理设计，方便操作者使用。

(3)总体外观造型与色彩设计。

从心理学及生物学的角度来设计总体及各部件的形状、大小及色彩，以便给人以美的享受。

第一章概述1．1电子设备结构设计与制造工艺1．1．1现代电子设备的特点当前，电子技术广泛地应用于国防、国民经济各部门以及人民生活等各个领域。

由于生产和科学技术的发展，新工艺和新材料应用，超小型化元器件和中大规模、超大规模集成电路的研制和推广，使电子设备在电路上和结构上产生巨大的变化。

小型化、超小型化、微型化结构的出现，使得一些传统的设计方法逐渐被机电结合、光点结合等新技术所取代，再加上电子设备要适应更加广泛的用途和恶劣苛刻的工作环境，就使当代电子设备具有不同于过去的特点。

这些特点可归纳为以下几方面：1．设备组成较复杂，组装密度大现代电子设备要求具有多种功能，设备组成较复杂，元器件、零部件数量多，且设备体积要小，组装密度大。

尤其是超大规模集成电路及其衍生的各种功能模块的出现，使电子设备的组装密度较过去提高了很多。

2．设备使用范围广，所处的工作环境条件复杂。

现代电子设备往往要在恶劣而苛刻的环境条件下工作。

有时要承受高温、低温和巨大温差变化；高湿度和低气压；强烈的冲击和振动；外界的电磁干扰等。

这些都会对电子设备的正常工作产生影响。

3．设备可靠性要求高、寿命长现代电子设备要求具有较高的可靠性和足够的工作寿命。

可靠性低的电子设备将失去使用价值。

高可靠性的电子设备，不仅元器件质量要求高，在电路设计和结构设计中都要作出较大的努力。

4．设备要求高精度、多功能和自动化现代电子设备往往要求高精度、多功能和自动化，有的还引入了计算机系统，因而其控制系统较为复杂。

精密机械广泛地应用于电子设备是现代电子设备的一大特点。

自控技术、遥控遥测技术、计算机数据处理技术和精密机械的紧密结合，有的电子设备要求有智能实现人机交流，使电子设备的精度和自动化程度达到了相当高的水平。

上述电子设备的特点，只是对整体而言，具体到某种设备又各具自己的特点。

由于当代电子设备具有上述特点，对电路设计和结构设计的要求更高了，设计、生产人员充分了解电子设备的特点，对于确保电子设备的性能满足使用要求十分必要的。
