衬胶管道技术规范

××××烟气治理项目

脱硫改造工程

衬胶管道

技术规范（技术协议）

×××××××有限公司

20××年 ×月×日 衬胶管道技术规范

I 目录

第一章 技术要求 .................................................... 1

1 总则 ............................................................ 1

2 工程概况 ........................................................ 2

3 技术要求 ........................................................ 4

4 性能要求 ....................................................... 12

5 质量文件 ....................................................... 12

6 包装、装卸、运输和储存 ......................................... 13

7 质量保证 ....................................................... 14

8 清洁，油漆 ..................................................... 14

第二章 供货和服务范围 ............................................. 16

1 一般要求 ....................................................... 16

2 供货和服务范围 ................................................. 16

第三章 技术资料及交付进度 ......................................... 18

第四章 监造（检验）和性能验收试验 ................................. 19

1依据 ........................................................... 19

2 工厂检查 ....................................................... 21

3 性能验收试验 ................................................... 23

第五章 技术服务和设计联络 ......................................... 26

第六章 分包与外购 ................................................. 28

1 分包及外购情况表 ............................................... 28

2 进口材料一览表 ................................................. 28

第七章 招标工程量 ................................. 错误！未定义书签。

1 衬胶管道部分 ................................... 错误！未定义书签。

2 膨胀节部分 ..................................... 错误！未定义书签。

第八章 技术差异表 ................................................. 29 衬胶管道技术规范

1 第一章 技术要求

1 总则

1.1本技术规范适用于中国××××有限公司总承包的××××烟气治理项目脱硫技术改造工程衬胶管道及附件的功能设计、制造、结构、运输、安装、试验和调试等方面的技术要求。

1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。乙方应保证提供符合技术规范书要求和现行中国或国际通用标准的优质产品。

1.3乙方提供的设备是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。乙方应已有相同容量机组设备制造、运行的成功经验（提供近三年的国内外业绩表），同时必须满足国家的有关安全、环保等强制性法规、标准的要求。

1.4凡在乙方设计范围之内的外购件或外购设备，乙方至少应推荐2至3家产品供甲方确认，而且甲方有权单独采购，但技术上均由乙方负责归口协调。

1.5在签订合同之后，到乙方开始制造之日的这段时间内，甲方有权提出因参数、规范、标准和规程发生变化而产生的一些补充修改要求，乙方应遵守这些要求，具体款项内容由供需双方共同商定。

1.6本技术规范书所使用的标准，如遇到与乙方所执行的标准不一致时，按较高的标准执行，但不得低于最新中国国家标准。如果本技术规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，乙方应及时书面通知甲方进行解决。

1.7所有技术资料和文件中的单位均采用中国国家法定计量单位。

1.8合同谈判及合同执行过程中的一切图纸、技术文件、商务信函等必须提供中文版本（涉及进口部件的技术资料提供中英文对照版本，具体要求见《第三章 技术资料及交付进度》），但以中文为准。

1.9合同中同一参数出现不一致时，将按照满足工程质量及有利于甲方要求的原则修改确定。

衬胶管道技术规范

2 2 工程概况

2.1 概述

××××××××有限公司位于××省××市，紧临××江，距××市78公里，距××铁路35公里。

××××××××有限公司，负责××市生产和生活需要的电力、蒸汽的供给，冬季还负责生产伴热及生活供暖。锅炉现有脱硫工艺为循环流化床半干法脱硫工艺，已不能满足当前的环保排放要求，考虑到未来环保排放将执行二氧化硫≤50 mg/Nm³，烟尘≤20 mg/Nm³，氮氧化物≤100mg/Nm³的排放限值，故，计划拆除原有脱硫系统，新建#1、#2、#3炉石灰石-石膏湿法脱硫和SCR脱硝工程，新建#1、#2、#3、#4、#5、#6炉电-袋除尘工程，工程建设及投运、试生产尽量减少对正常生产的影响。

2.2 电源条件

现有主要电压等级：6KV、380V。

2.3 气象条件

厂区属亚寒带温暖潮湿季风气候区，冬季漫长寒冷，夏季短促。

（1） 气温

年平均气温 3.1℃

最热月（7月）平均气温 21.9℃

极端最高气温 35℃

极端最低气温 -37.2℃

最冷月（1月）平均气温 -18.9℃

空调用夏季干球温度 29.3℃

空调用夏季湿球温度 23.6℃

（2） 湿度

月平均最高相对湿度(8月) 81%

月平均最低相对湿度(1月) 1%

年平均相对湿度 68%

冬季空调计算用相对湿度 69%

（3） 风

主导风向和频率 西南 + 西西南 17%

地面上10米高处最大风速 24米/秒 衬胶管道技术规范

3 冬季平均风速 4.6米/秒

夏季平均风速 3.0米/秒

年平均风速 4.1米/秒

最大风压 0.5KN/m2

（4） 气压

最高绝对气压 1032.1毫巴

最低绝对气压 958.7毫巴

年平均气压 1002.1毫巴

（5） 降水量

年平均降水量 540.7毫米

月平均最大降水量(7月) 137.0毫米

月平均最小降水量 2.1毫米

日最大降水量(1965.7.9) 127.4毫米

一小时最大降水量(1968.7.25) 68.8毫米

最大积雪厚度(1958) 280毫米

雪荷重 0.7KN/m2

（6） 冻土深度 -2.3米

（7） 年平均雷暴日数 34.5日/年

（8） 历年全年风向平均频率及风速

方向 N NNE NE ENE E ESE SE SSE S

频率 4 4 24 3 8 2 3 2 2

风速 11 24 16 12 12 12 11 11 13

方向 SSW SW WSW W WNW NW NNW C

频率 2 17 17 6 2 2 2 24

风速 24 21 24 20 17 15 10

2.3.2 地质与地震

2.4 地震烈度

地震基本烈度为6度。

2.4 介质参数

2.4.1 衬胶管道接触浆液参数表 衬胶管道技术规范

4 表2.4.1浆液参数

项目 单位 数值 备注

密度 Kg/m3 1200~1250

温度 °C 40-60

pH 4-7

固体含量 wt.% 20~30

Cl-浓度 g/l 40

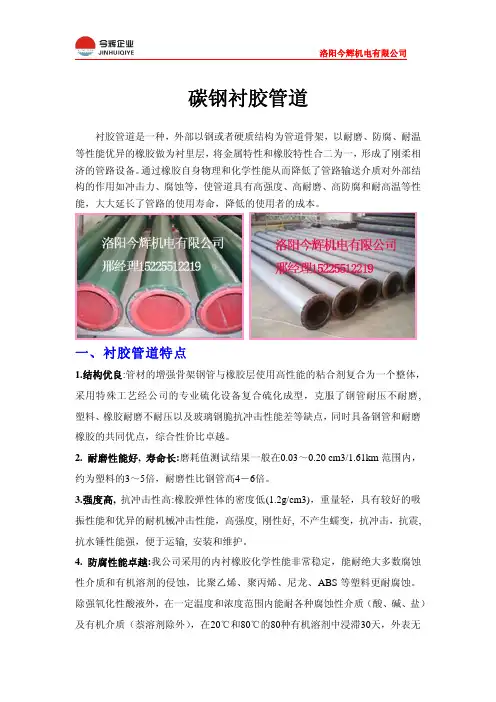

3 技术要求

3.1 总述

衬胶管道的设计、制造、检验和试验符合国内的最新标准规范。加工前按照规范书的要求，编制质量控制计划和质量检查计划报甲方认可。

管道及管件材质和规格遵循甲方提供的图纸。

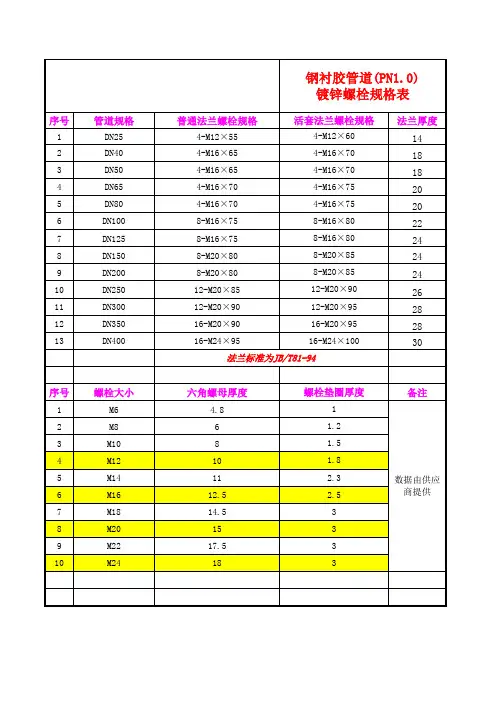

管道上的支撑、补强圈、垫板、仪表引接管等焊接件及法兰、法兰垫片、紧固件由乙方负责，在衬里前焊接。

在-15℃下不会造成胶层的损坏。

所有需衬胶的管道及管件在工厂内进行内衬，调整段现合管返厂完成衬胶。

在配管图设计过程中与甲方合作。

向甲方提供的经确认的质量保证计划来确保乙方的内衬工作质量。

3.2 技术要求

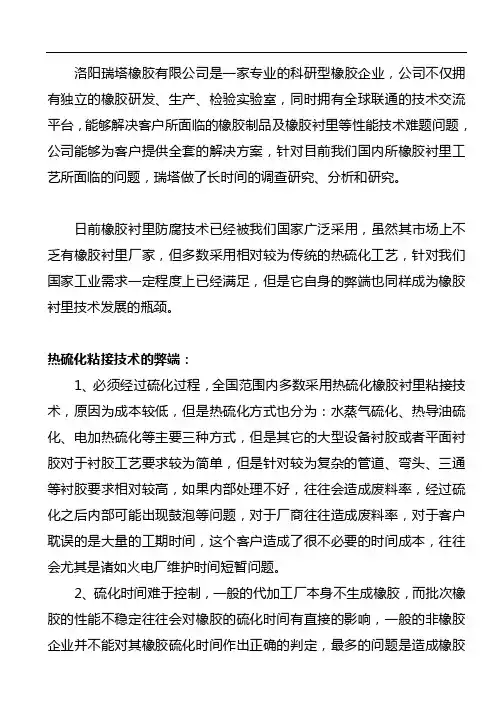

橡胶内衬材料包括橡胶、粘接剂、底漆等。

橡胶内衬采用进口EV739丁基橡胶及配套胶黏剂，厚度为4mm。
