衬胶管道制作工艺

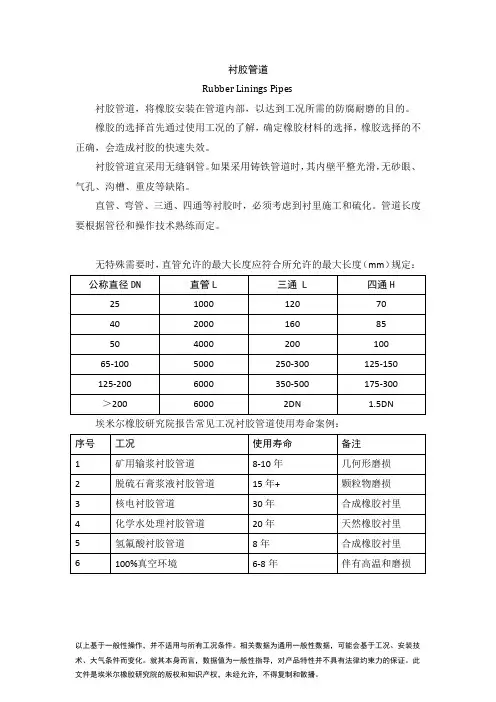

以上基于一般性操作，并不适用与所有工况条件。相关数据为通用一般性数据，可能会基于工况、安装技术、大气条件而变化。就其本身而言，数据值为一般性指导，对产品特性并不具有法律约束力的保证。此文件是埃米尔橡胶研究院的版权和知识产权，未经允许，不得复制和散播。 衬胶管道 Rubber Linings Pipes

衬胶管道，将橡胶安装在管道内部，以达到工况所需的防腐耐磨的目的。 橡胶的选择首先通过使用工况的了解，确定橡胶材料的选择，橡胶选择的不正确，会造成衬胶的快速失效。 衬胶管道宜采用无缝钢管。如果采用铸铁管道时，其内壁平整光滑，无砂眼、气孔、沟槽、重皮等缺陷。 直管、弯管、三通、四通等衬胶时，必须考虑到衬里施工和硫化。管道长度要根据管径和操作技术熟练而定。 无特殊需要时，直管允许的最大长度应符合所允许的最大长度（mm）规定： 公称直径DN 直管L 三通 L 四通H 25 1000 120 70

40 2000 160 85

50 4000 200 100

65-100 5000 250-300 125-150

125-200 6000 350-500 175-300

＞200 6000 2DN 1.5DN

埃米尔橡胶研究院报告常见工况衬胶管道使用寿命案例： 序号 工况 使用寿命 备注

1 矿用输浆衬胶管道 8-10年 几何形磨损 2 脱硫石膏浆液衬胶管道 15年+ 颗粒物磨损 3 核电衬胶管道 30年 合成橡胶衬里 4 化学水处理衬胶管道 20年 天然橡胶衬里 5 氢氟酸衬胶管道 8年 合成橡胶衬里

6 100%真空环境 6-8年 伴有高温和磨损

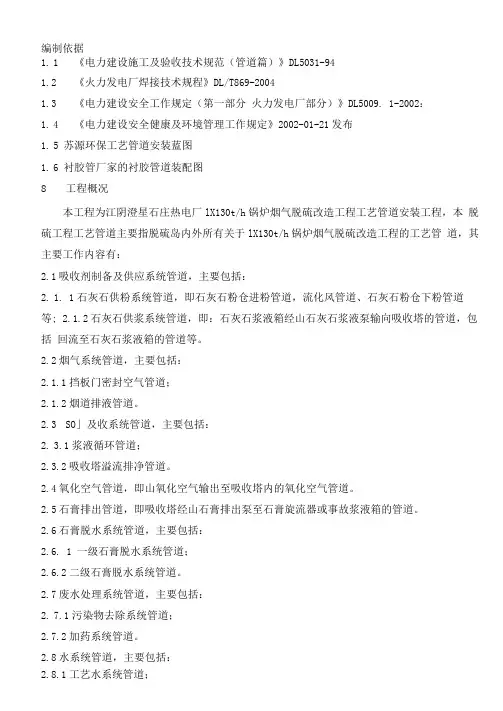

编制依据

1. 1 《电力建设施工及验收技术规范（管道篇）》DL5031-94

1.2 《火力发电厂焊接技术规程》DL/T869-2004

1.3 《电力建设安全工作规定（第一部分 火力发电厂部分）》DL5009. 1-2002：

1. 4 《电力建设安全健康及环境管理工作规定》2002-01-21发布

1. 5 苏源环保工艺管道安装蓝图

1. 6 衬胶管厂家的衬胶管道装配图

8 工程概况

本工程为江阴澄星石庄热电厂lX130t/h锅炉烟气脱硫改造工程工艺管道安装工程，本 脱硫工程工艺管道主要指脱硫岛内外所有关于lX130t/h锅炉烟气脱硫改造工程的工艺管 道，其主要工作内容有：

2.1吸收剂制备及供应系统管道，主要包括：

2. 1. 1石灰石供粉系统管道，即石灰石粉仓进粉管道，流化风管道、石灰石粉仓下粉管道等; 2.1.2石灰石供浆系统管道，即：石灰石浆液箱经山石灰石浆液泵输向吸收塔的管道，包括 回流至石灰石浆液箱的管道等。

2.2烟气系统管道，主要包括：

2.1.1挡板门密封空气管道；

2.1.2烟道排液管道。

2.3 SO」及收系统管道，主要包括：

2. 3.1浆液循环管道；

2.3.2吸收塔溢流排净管道。

2.4氧化空气管道，即山氧化空气输出至吸收塔内的氧化空气管道。

2.5石膏排出管道，即吸收塔经山石膏排出泵至石膏旋流器或事故浆液箱的管道。

2.6石膏脱水系统管道，主要包括：

2.6. 1 一级石膏脱水系统管道；

2.6.2二级石膏脱水系统管道。

2.7废水处理系统管道，主要包括：

2. 7.1污染物去除系统管道；

2.7.2加药系统管道。

2.8水系统管道，主要包括：

2.8.1工艺水系统管道； 2.8.2除雾器冲洗水管道；

2.8.3冷却水系统管道。

2.9排空系统管道，即事故浆液箱管道与排水坑管道。

2. 10压缩空气管道，即仪用压缩空气储罐进出管道。

9 主要工器具配备

序号 名称

衬胶管道技术规范书

第 1 页 共 3 页 技术规范

1.1 本规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合规范书和现行工业标准的优质产品。对国家有关安全、环保等强制性标准，必须满足其要求。

1.2如果供方没有以书面方式对本规范书的条文提出异议，那么需方将认为供方提出的产品完全符合本规范书的要求。

1.3 供方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。

1.4在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准、规程和设计发生变化而产生的一些补充修改要求，供方应遵守这个要求，具体款项内容由供、需双方共同商定，原则上不追加费用。

1.5 本规范书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，供方应及时书面通知需方进行解决。

1.6 规范书为订货合同的附件，与合同正文具有同等效力。

1.7采用法定单位制。

技术要求

本规范书的供货范围包括需方提供所有衬胶管道、

公称通径≥DN1100的管道，内衬材料采用加压蒸汽硫化丁基橡胶或与此材料相当并满足本技术规范要求的其它材质。

供方须提供橡胶内衬采用的标准供需方确认。

橡胶内衬材料包括橡胶、粘接剂等。对于需要防腐的管道应使用至少5mm厚的丁基橡胶衬里。

内衬材料必须具有抗化学腐蚀性，极好的粘附性等。

对合金钢和需要橡胶内衬的碳钢间接触面应保证没有防腐间隙。

需要在车间加衬里的管道和其它FGD装置部件，将用薄片或在压热器中硫化过的最小厚度为5mm的软橡胶预制管进行覆盖。

所需衬胶管件的表面打磨光滑无附着物，边缘圆滑。

对于有缝焊管，只纵向焊接，不采用螺旋形焊接管。

需橡胶衬里的高频焊接管材的内底部，在焊接后立即打磨干净。

…川　２０４　工程与技术　ＧＯＮＧＣＨＥＮＧＹＵＪＩＳＨＵ　

钢衬胶钢衬ＰＯ的生产维修工艺探讨　

刘康林　（新疆中泰化学股份有限公司　新疆乌鲁木齐８３００１９）　

摘　要　由于国内有关重防腐蚀设计、制作、施工等规范的编制滞后，使得目前化工企业内的重防腐蚀管道和设备形式多　

样。但因各种工艺及技术不同，国内又没有相关的标准，重防腐蚀管道的维修对化工企业的安全生产造成了隐患。　

因此，化工企业内部人员必须要学习了解一些重防腐蚀知识，掌握一些重防腐蚀管道的生产、维修工艺。　

关键词钢衬胶钢衬ＰＯ生产维修工艺　

中泰化学股份有限责任公司一期技改项目之前的生产　

工艺中有大量的钢衬胶管道、钢衬胶设备，在使用过程中，　

钢衬胶管道、钢衬胶设备均需外购，出现问题维修时，也需　

返厂，这对安全生产造成极大地隐患和制约。华泰二期项目　用钢衬ＰＯ管道淘汰了钢衬胶管道，华泰二期项目即将投　

产，钢衬ＰＯ管道的维修也摆在眼前。因此，公司专门派人前　

往内地知名企业学习钢衬胶、钢衬ＰＯ的生产技术，并为中　

泰化学成立一支制作、维修钢衬胶、钢衬ＰＯ的队伍，保证公　

司正常生产之所需。　

一、钢衬胶的生产、维修　

１．钢衬胶的加工工艺流程：领一焊一清一喷一下一漆＿＋　

粘一压一硫一检一加一漆一封一标一人。即：（１）从仓库领　

取原材料，包括管件和粉料。（２）管配件与法兰焊接，检查处　

理焊接缺陷。（３）磨光机清理毛边，倒角、坡口打磨平滑一工　

件进行喷砂，除去工件内壁的锈斑，喷砂设备压力控制在　

６ｋｇ／ｅｍＺ￣８ｋｇ／ｃｍ：，温度在５　ｏＣ以上，湿度在８０％以下，喷砂为　３－５号硅砂或钢砂。（４）按照母材的尺寸裁剪胶板。（５）被衬　

里表面涂一层环氧树脂粘结剂Ｅ—ｌ。（６）将裁减好的胶板涂　

一层环氧树脂粘结剂Ｅ一２，待手指触摸干燥后，将胶板贴衬　

到母材上。胶板的搭接方向要与介质流向一致。搭接边要一　顺，不能有十字搭边，搭边宽度２５ｒａｍ　３０ｒａｍ。胶板必须用压　

辊压实，不得有气泡。（７）将衬里的工件放置于硫化罐内。加　温加压硫化。硫化前需要对工件外观、漏电进行检测，确认
