矩形法兰设计

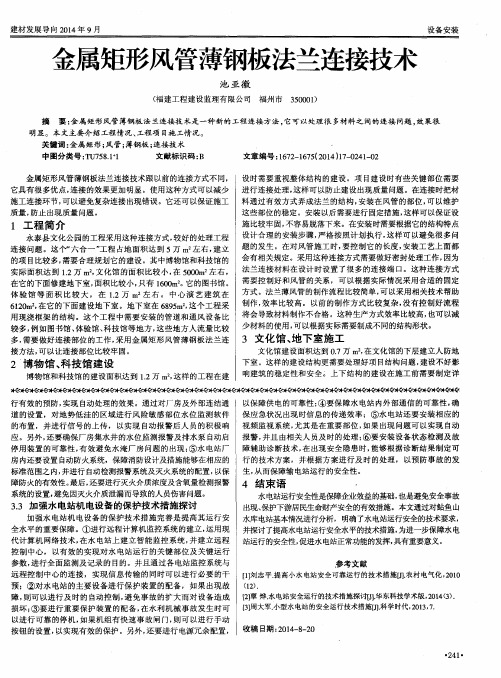

金属矩形风管薄钢板法兰连接技术文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）金属矩形风管薄钢板法兰连接技术一、施工准备（1）作业条件1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。

2、作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置。

3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。

（2）施工器具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。

（3）材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。

2、一般通风管道采用镀锌钢板制作，(镀锌钢板板材厚度选型见表1)。

厨房排风管道采用厚不锈钢板，风管和配件的板材连接宜采用咬口或铆接。

表1 普通钢板或镀锌钢板风管板材厚度(mm)3、一般通风管道采用法兰连接时，连接处采用3-5mm厚的闭孔海绵胶板做垫圈。

（连接方式见表2）本工程风管长边大于2000mm的采用角钢法兰连接，小于等于2000mm的采用薄钢板法兰连接，薄钢板法兰统一采用弹簧夹式。

表2 金属矩形风管连接形式及适用范围二、操作工艺（1）风管制作1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。

2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。

按画线形状用机械剪刀和手工剪刀进行剪切。

3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。

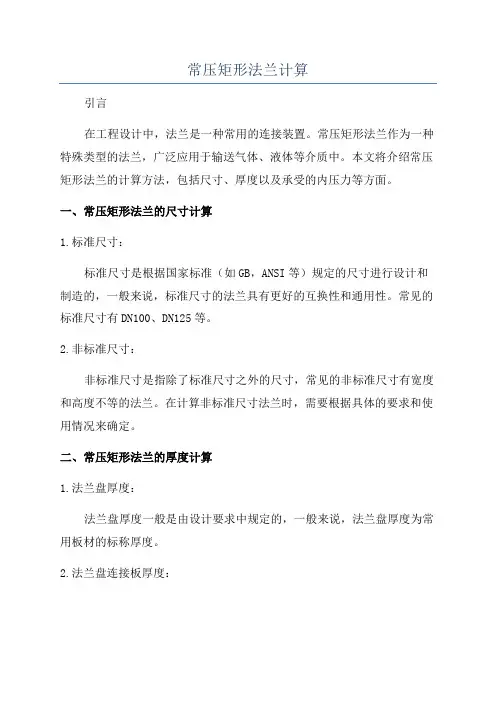

常压矩形法兰计算引言在工程设计中，法兰是一种常用的连接装置。

常压矩形法兰作为一种特殊类型的法兰，广泛应用于输送气体、液体等介质中。

本文将介绍常压矩形法兰的计算方法，包括尺寸、厚度以及承受的内压力等方面。

一、常压矩形法兰的尺寸计算1.标准尺寸：标准尺寸是根据国家标准（如GB，ANSI等）规定的尺寸进行设计和制造的，一般来说，标准尺寸的法兰具有更好的互换性和通用性。

常见的标准尺寸有DN100、DN125等。

2.非标准尺寸：非标准尺寸是指除了标准尺寸之外的尺寸，常见的非标准尺寸有宽度和高度不等的法兰。

在计算非标准尺寸法兰时，需要根据具体的要求和使用情况来确定。

二、常压矩形法兰的厚度计算1.法兰盘厚度：法兰盘厚度一般是由设计要求中规定的，一般来说，法兰盘厚度为常用板材的标称厚度。

2.法兰盘连接板厚度：法兰盘连接板厚度主要由连接面法兰盘厚度和管法兰盘厚度两者之间关系来确定。

一般规定，连接面法兰盘厚度为管道矩形截面的1/3，管法兰盘厚度根据制造标准规定。

3.法兰盘螺栓直径：法兰盘螺栓直径一般根据法兰盘厚度、连接面法兰盘厚度和法兰盘连接板厚度来确定。

三、常压矩形法兰的承受内压力计算1.法兰盘受力：法兰盘受力主要是指法兰盘在压力作用下的受力情况。

一般来说，法兰盘的受力可以根据受力分析和材料力学性能进行计算。

2.法兰盘连接板受力：法兰盘连接板受力主要是指法兰盘连接板在压力作用下的受力情况。

一般来说，法兰盘连接板的受力可以根据受力分析和材料力学性能进行计算。

总结本文介绍了常压矩形法兰的计算方法，包括尺寸、厚度以及承受的内压力等方面。

通过正确的计算和选择，可以确保法兰的安全可靠性及其连接系统的正常运行。

同时，需要注意的是，在实际应用中，还应结合具体的工程要求和使用环境来进行综合计算和选择。

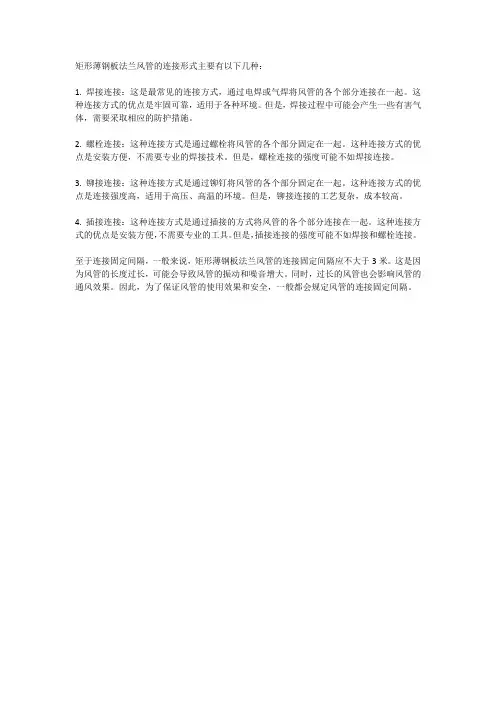

矩形薄钢板法兰风管的连接形式主要有以下几种：
1. 焊接连接：这是最常见的连接方式，通过电焊或气焊将风管的各个部分连接在一起。

这种连接方式的优点是牢固可靠，适用于各种环境。

但是，焊接过程中可能会产生一些有害气体，需要采取相应的防护措施。

2. 螺栓连接：这种连接方式是通过螺栓将风管的各个部分固定在一起。

这种连接方式的优点是安装方便，不需要专业的焊接技术。

但是，螺栓连接的强度可能不如焊接连接。

3. 铆接连接：这种连接方式是通过铆钉将风管的各个部分固定在一起。

这种连接方式的优点是连接强度高，适用于高压、高温的环境。

但是，铆接连接的工艺复杂，成本较高。

4. 插接连接：这种连接方式是通过插接的方式将风管的各个部分连接在一起。

这种连接方式的优点是安装方便，不需要专业的工具。

但是，插接连接的强度可能不如焊接和螺栓连接。

至于连接固定间隔，一般来说，矩形薄钢板法兰风管的连接固定间隔应不大于3米。

这是因为风管的长度过长，可能会导致风管的振动和噪音增大。

同时，过长的风管也会影响风管的通风效果。

因此，为了保证风管的使用效果和安全，一般都会规定风管的连接固定间隔。

计算压力Pc（MPa）0.03短边截面垫片外侧距离或法兰外侧距离；取小值D (mm)4048短边截面螺栓中心距Db (mm)3978相邻螺栓间距LF (mm)128141使用宽垫片名称合成橡胶垫片比压力y Mpa 1.4垫片系数m 1.000预紧状态垫片基本密封宽度bo（mm）70预紧状态垫片有效密封宽度b（mm）33.466操作状态垫片有效密封宽度 2b"（mm） 5.0预紧状态单个螺栓需要的最小垫片压紧力FG（N）5997.18操作状态单个螺栓需要的最小垫片压紧力Fp（N）19.20螺栓孔直径db（mm）27短边截面法兰内侧距离Di（mm）3812LD（mm）65常温下螺栓材料的许用应力[σ]b（MPa）118设计温度下螺栓材料的许用应力[σ]bt（MPa）118Lp（mm）16.00LT（mm）49.50LR（mm）24.25作用于斜线阴影区流体压力引起的轴向力F（N）7585.92常压矩形法兰计算2.螺栓计算1.垫片压紧力作用于横线阴影区法兰内截面部分的流体压力引起的轴向力FD（N）7319.04FT （N）266.88作用在螺栓中心外侧，平衡力矩所需要的轴向力FR（N）20175.48预紧状态需要单个螺栓最小载荷Wa（N）5997.18操作状态需要单个螺栓最小载荷Wp（N）27780.60预紧状态需要最小螺栓面积Aa （mm2）50.82操作状态需要最小螺栓面积Ap （mm2）235.43实际需要螺栓面积Am （mm2）235.43螺栓最小小径d （mm）17.31选用螺栓规格M243.法兰计算设计温度下法兰材料的许用应力[σ]ft（MPa）181法兰设计力矩 Mo （N.mm）489255.36法兰厚度 δf （mm）12.67194989法兰厚度 δf （mm）30.00。

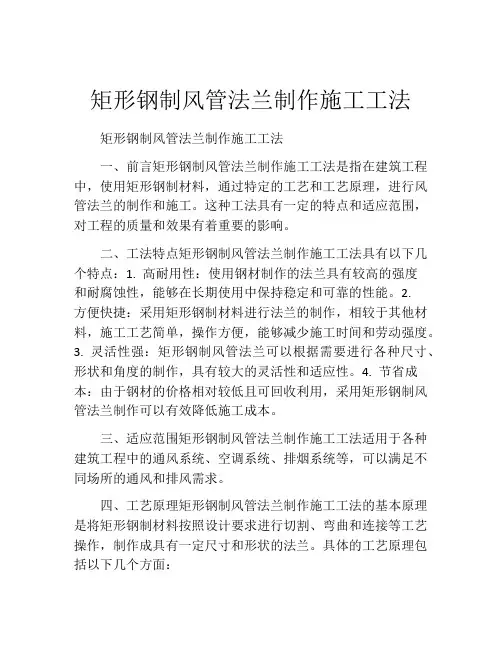

矩形钢制风管法兰制作施工工法矩形钢制风管法兰制作施工工法一、前言矩形钢制风管法兰制作施工工法是指在建筑工程中，使用矩形钢制材料，通过特定的工艺和工艺原理，进行风管法兰的制作和施工。

这种工法具有一定的特点和适应范围，对工程的质量和效果有着重要的影响。

二、工法特点矩形钢制风管法兰制作施工工法具有以下几个特点：1. 高耐用性：使用钢材制作的法兰具有较高的强度和耐腐蚀性，能够在长期使用中保持稳定和可靠的性能。

2.方便快捷：采用矩形钢制材料进行法兰的制作，相较于其他材料，施工工艺简单，操作方便，能够减少施工时间和劳动强度。

3. 灵活性强：矩形钢制风管法兰可以根据需要进行各种尺寸、形状和角度的制作，具有较大的灵活性和适应性。

4. 节省成本：由于钢材的价格相对较低且可回收利用，采用矩形钢制风管法兰制作可以有效降低施工成本。

三、适应范围矩形钢制风管法兰制作施工工法适用于各种建筑工程中的通风系统、空调系统、排烟系统等，可以满足不同场所的通风和排风需求。

四、工艺原理矩形钢制风管法兰制作施工工法的基本原理是将矩形钢制材料按照设计要求进行切割、弯曲和连接等工艺操作，制作成具有一定尺寸和形状的法兰。

具体的工艺原理包括以下几个方面：1. 工法与实际工程联系：该工法通过分析实际工程的需求和特点，确定使用的矩形钢的规格和尺寸，以及施工方法和原则。

2. 采取的技术措施：工法中采取了钢材的切割、折弯、焊接和安装等技术措施，确保所制作的法兰具有良好的连接性和气密性。

3. 理论依据和实际应用：工法的设计基于对钢材力学性能、热力学性能和结构特点的理论研究，同时结合实际工程中的施工经验进行改进和优化。

五、施工工艺1. 准备工作：确定风管法兰的设计要求和尺寸，准备所需的矩形钢材料、切割和焊接设备等工具。

2.切割与折弯：根据设计要求，将矩形钢材料进行切割和折弯，制作出法兰的各个部件。

3. 拼装与连接：将法兰的各个部件进行拼装，并进行焊接或螺栓连接等工艺操作，确保法兰的连接牢固和气密性。

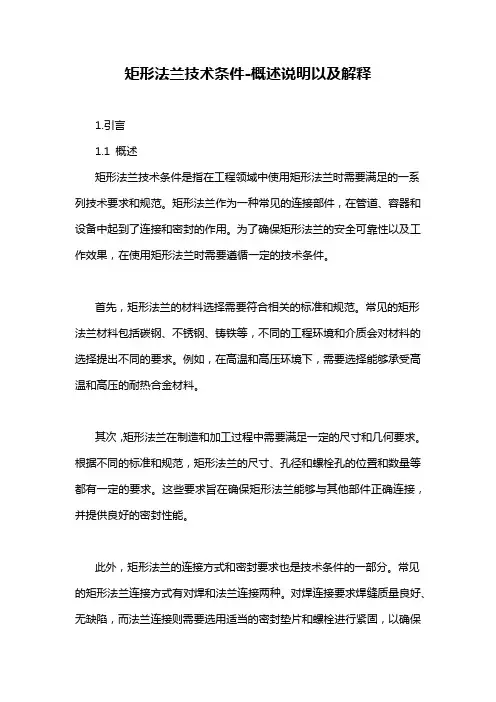

矩形法兰技术条件-概述说明以及解释1.引言1.1 概述矩形法兰技术条件是指在工程领域中使用矩形法兰时需要满足的一系列技术要求和规范。

矩形法兰作为一种常见的连接部件，在管道、容器和设备中起到了连接和密封的作用。

为了确保矩形法兰的安全可靠性以及工作效果，在使用矩形法兰时需要遵循一定的技术条件。

首先，矩形法兰的材料选择需要符合相关的标准和规范。

常见的矩形法兰材料包括碳钢、不锈钢、铸铁等，不同的工程环境和介质会对材料的选择提出不同的要求。

例如，在高温和高压环境下，需要选择能够承受高温和高压的耐热合金材料。

其次，矩形法兰在制造和加工过程中需要满足一定的尺寸和几何要求。

根据不同的标准和规范，矩形法兰的尺寸、孔径和螺栓孔的位置和数量等都有一定的要求。

这些要求旨在确保矩形法兰能够与其他部件正确连接，并提供良好的密封性能。

此外，矩形法兰的连接方式和密封要求也是技术条件的一部分。

常见的矩形法兰连接方式有对焊和法兰连接两种。

对焊连接要求焊缝质量良好、无缺陷，而法兰连接则需要选用适当的密封垫片和螺栓进行紧固，以确保连接的可靠性和密封性。

总之，矩形法兰技术条件是确保矩形法兰在工程实践中能够正常运行的关键要素。

遵循相关的标准和规范，选择合适的材料和连接方式，并严格控制制造过程中的尺寸和几何要求，能够保证矩形法兰的安全可靠性，提高工作效率，用于各种工程场景中。

1.2文章结构文章结构部分的内容可以包括以下内容：在本文的文章结构部分，将会介绍矩形法兰技术条件的相关内容。

矩形法兰是一种常用的连接方式，广泛应用于各个工业领域。

矩形法兰技术条件是指在使用矩形法兰连接时需要满足的一些要求和规范。

在正文部分，将会详细介绍矩形法兰技术条件的三个方面。

首先，会介绍技术条件1，包括相关的尺寸、材质、加工精度等要求。

其次，会介绍技术条件2，包括连接强度、密封性能、可靠性等方面的要求。

最后，会介绍技术条件3，包括安装、维护和检修等方面的要求。

通过对这三个技术条件的详细介绍，读者可以更加全面地了解矩形法兰技术条件的要求和规范。
