伺服电机编码器基础简介

编码器常用概念线：编码器光电码盘的一周刻线，增量式码盘刻线可以10线、100线、2500线的刻线，只要你码盘能刻得下，可任意选数；绝对值码盘其码盘刻线因格雷码的编排方式，决定其基本是2的幂次方线，如256线、1024线、8192线等。

位：2的n次方，由于绝对值码盘常常是2的幂次方线输出，所以，大部分的绝对值码盘是以“位”来表达，但绝对值码盘也有特别的格雷余码输出的，如360线、720线、3600线等。

增量值编码器也有用位来表示的，如15位、17位，其是通过内部细分，将计算的线数倍增后，一般大于10000线了，就用“位”来表达。

分辨率：编码器可以分辨的角度，对于一般计算，以360度/刻线数计算，目前大部分就直接用多少线来表达了。

但这样就有一些概念的混淆，如增量值编码器，如用上A/B两相的四倍频，2500线的，分辨率实际可以是360/10000的，如果内部细分计算的“线”可以更多，达到15位、17位的，所以，常常的增量编码器用“线”来表达的，代表还没有倍频细分，用“位”来表达的，是已经细分过的了。

分辨率：又称位数、脉冲数、几线制（绝对型编码器中会有此称呼），对于增量型编码器而言就是轴旋转一圈编码器输出的脉冲个数；对于绝对型编码器来说，则相当于把一圈360°等分成多少份，例如分辨率是256P/R，则等于把一圈360°等分成了256，每旋转1.4°左右输出一个码值。

分辨率的单位是P/R。

增量式：码盘内刻线是两道：A/B，Z，通过数线累加（增量）计算旋转角度，有的增加了U\V\W，将编码器通过120度的分割，分成三个区来判断位置，称为混合型编码器。

有的通过内部细分电路，提高分辨“线”，并用内部电池记忆及用“位”来表达，常常混称为“绝对值”，实际应该是“伪绝对”。

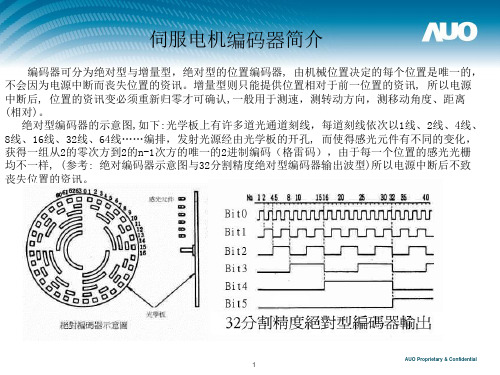

绝对式：码盘内刻线是n道，以2，4，8，16。

编排组合，读数是以“0”“1”编码方式光盘直接读取，而非累加，故不受停电、干扰影响。

伺服电动机的基本结构和工作原理1.电动机本体：伺服电动机的本体通常由定子和转子两部分组成。

定子是由一组线圈组成，通常由铜线绕成。

定子上的线圈通过外加电流产生磁场。

转子则是电动机内部的转动部分，通常由磁体组成。

通过定子的磁场与转子的磁场之间的相互作用，实现电能到机械能的转化。

2.编码器：编码器是伺服电动机功能的重要组成部分。

它能够实时监测电动机转子的位置，并将其反馈给控制器。

编码器通常分为绝对编码器和增量编码器两种类型。

绝对编码器可以直接读取到电动机转子在一个完整运动周期内的位置，不受电源开关等因素的影响。

而增量编码器则是根据转子的运动计算脉冲信号的数量，通过计算差值来获得转子的位置。

3.驱动器：驱动器是控制伺服电动机运转的重要组成部分。

它接收控制器发出的指令，并将其转化为电流或电压信号，控制电动机的旋转。

驱动器通常分为两种类型，即电流型驱动器和速度型驱动器。

电流型驱动器能够根据控制器发出的电流信号，调节电动机输出的扭矩大小。

速度型驱动器则是根据控制器发出的速度信号，调节电动机的旋转速度。

4.控制器：控制器是伺服电动机的大脑，负责整个系统的运行和控制。

控制器接收用户或系统发出的指令，并将其转化为相应的电流、电压或速度信号，与驱动器进行通信，控制电动机的运动。

当电能供给到伺服电动机时，电流通过定子线圈产生磁场。

在转子上的磁体感受到定子磁场的作用力，开始旋转。

转子的位置由编码器实时监测，并通过反馈信号传送给控制器。

控制器根据编码器的反馈信号与用户或系统发出的指令进行比较，计算出与转子位置相对应的控制信号，并将其发送给驱动器。

驱动器根据控制信号调节输出的电流或电压信号，控制电动机的扭矩或旋转速度。

驱动器将调节后的电流或电压信号传输到定子线圈，改变定子磁场的强度，从而调整转子的运动状态。

当电动机的转子运动偏离设定的位置时，编码器将再次监测到该偏差，并通过反馈信号传给控制器，控制器再次计算并发出相应的控制信号，驱动器调整电流或电压信号，使转子回到设定的位置。

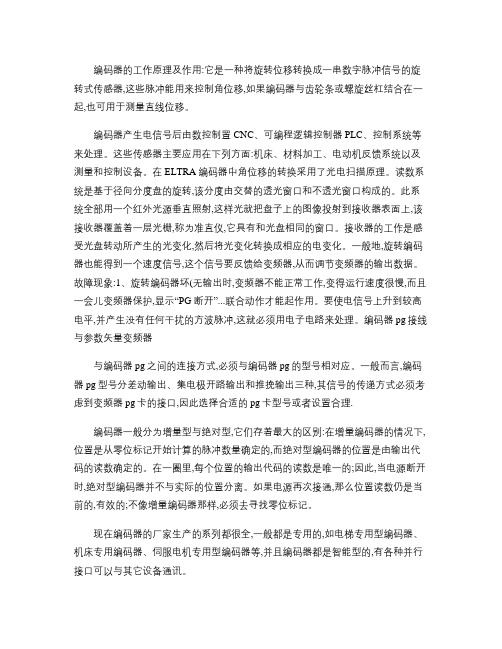

编码器的工作原理及作用:它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。

一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。

故障现象:1、旋转编码器坏(无输出时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频器保护,显示“PG 断开”...联合动作才能起作用。

要使电信号上升到较高电平,并产生没有任何干扰的方波脉冲,这就必须用电子电路来处理。

编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。

一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理.编码器一般分为增量型与绝对型,它们存着最大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而绝对型编码器的位置是由输出代码的读数确定的。

在一圈里,每个位置的输出代码的读数是唯一的;因此,当电源断开时,绝对型编码器并不与实际的位置分离。

如果电源再次接通,那么位置读数仍是当前的,有效的;不像增量编码器那样,必须去寻找零位标记。

现在编码器的厂家生产的系列都很全,一般都是专用的,如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。

伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。

它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。

伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。

伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。

这些类型的选择取决于应用的要求和性能需求。

以下是几种常见的伺服电机编码器类型。

1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。

它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。

光电式编码器通过测量光照变化来确定电机的位置和速度。

这种类型的编码器具有较高的分辨率和精度。

2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。

它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。

磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。

3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。

它通常由光源、光栅条和光敏元件组成。

光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。

光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。

4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。

它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。

绝对式编码器适用于需要准确控制和定位的应用。

伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。

对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。

伺服电机编码器原理
伺服电机编码器是一种用于测量转动角度和精确定位的设备。

它在伺服电机系
统中起到非常关键的作用，能够提供反馈信息，使电机能够实时掌握自身运动状态，并进行精确控制。

伺服电机编码器由光电传感器和代码盘组成。

当电机旋转时，代码盘上的刻线
会经过光电传感器的探测，产生相应的信号。

这些信号被转化为数字脉冲，然后通过解码器进行解码，以获取位置和速度数据。

编码器一般分为增量式编码器和绝对式编码器两种类型。

增量式编码器在每个
旋转周期内产生一组脉冲信号，并通过计数器记录脉冲数量，从而计算出转动角度和速度。

而绝对式编码器可以直接读取输出的二进制编码，能够提供实时的位置信息。

伺服电机编码器的工作原理是基于光电原理和数字信号处理技术。

光电传感器
的发光二极管照射到代码盘上的刻线上，光电二极管接收到反射的光线并将其转化为电信号。

这些电信号经过放大和滤波处理后，通过编码电路输出给控制器。

控制器根据接收到的信号进行计数和解码，可以实时了解电机的位置和速度，
并与预设的目标位置进行比较。

根据误差信号，控制器会调整输出电压，使电机按照预设的路径和速度进行精确控制。

这种闭环反馈系统能够保证电机的运动稳定性和位置精度。

总结一下，伺服电机编码器是一种用于测量转动角度和精确定位的设备。

它通
过光电原理和数字信号处理技术，将旋转运动转化为反馈信号，实现对电机位置和速度的闭环控制。

它对于许多需要高精度定位和控制的应用非常重要，如机器人、自动化设备和CNC机床等。

伺服系统中常用的编码器有哪些编码器是伺服系统中的重要组成部分，用于测量机械运动的位置和速度，并将其转换为数字信号。

常见的编码器类型包括光学编码器、磁性编码器和共轭轴编码器。

以下将对这些常用的编码器进行介绍。

1. 光学编码器光学编码器是一种使用光电传感器来测量位移的编码器。

它通过光栅刻线来测量位置和速度，将机械运动转换为数字脉冲信号。

光学编码器结构简单，分为增量型和绝对型两种。

增量型光学编码器通常由光栅盘和光电传感器组成。

光栅盘上刻有一系列细小的光栅条纹，当机械运动导致光栅盘旋转时，光电传感器将检测到光栅上的光信号变化，从而测量位置和速度。

绝对型光学编码器可以在机械运动之前就将位置信息确定下来。

它通过在光栅盘上刻写若干不同编码的线条，将位置信息编码成二进制信号。

绝对型光学编码器在机械启动时就能提供精确的位置信息，对于需要高精度定位的应用非常有用。

2. 磁性编码器磁性编码器使用磁场传感器来测量位置和速度。

磁性编码器分为绝对型和增量型两种。

绝对型磁性编码器通过在磁盘上刻写一系列不同磁性编码的线条，将位置信息编码成二进制信号。

磁性编码器的优势在于其抗干扰能力强，适用于恶劣的工作环境。

增量型磁性编码器与绝对型类似，但它只提供位置的相对信息。

它通过测量磁盘上的磁场波纹来测量位置和速度变化。

增量型磁性编码器在长时间运动中具有较高的稳定性和可靠性。

3. 共轭轴编码器共轭轴编码器常用于伺服系统中的旋转运动测量。

它通过在旋转轴和测量轴之间相互耦合，将旋转角度转换为电信号。

共轭轴编码器适用于需要高精度旋转运动测量的应用，如机床和自动化生产线。

除了上述介绍的常用编码器类型，还有许多其他类型的编码器，如电容编码器、感应编码器等，它们在一些特定的应用中也得到广泛使用。

总结起来，伺服系统中常用的编码器包括光学编码器、磁性编码器和共轭轴编码器。

这些编码器能够准确测量机械运动的位置和速度，为伺服系统的控制提供重要的反馈信号。

不同类型的编码器适用于不同的应用场景，选择合适的编码器可以提高伺服系统的性能和精度。

深度讲解编码器在伺服的作⽤与常见伺服编码器伺服编码器是⼯业机器⼈技术核⼼伺服电机的必配，对于伺服电机性能乃⾄机器⼈性能的作⽤极为关键。

不仅仅是⼯业机器⼈，伺服电机在⾃动化应⽤已越来越⼴泛。

随着⼯业机器⼈⼤热，⽽其中的伺服编码器也成为⾃动化⾏业关注的焦点之⼀。

（图⽚来⾃于⽹络）⼯业编码器的市场⼤致可分为⾃动化加⼯应⽤类（FA)编码器、过程控制及记录类(PA)编码器、⾼精度测量类编码器、数字信息化应⽤类编码器、安全保护类编码器、内置仪表类编码器等等，其中在⾃动化加⼯应⽤类编码器中，⼜由于伺服电机的热度分出了电机反馈专⽤型编码器—伺服反馈编码器和⽮量变频反馈编码器。

由于近年来伺服电机的迅猛发展和⼯业机器⼈热点，有关伺服编码器的话题很热，也颇有困惑与争议。

我在此伺服编码器简介系列的介绍中，与⽹友们共同探讨伺服编码器的各种特点与争论疑点。

伺服电机与变频电机根本的不同是必须配有编码器反馈，在每⼀个时刻的位置环、速度环和电流环的三闭环控制。

如下图：伺服反馈编码器对伺服电机的重要特性具有决定性的影响：1，定位精度2，速度稳定性3，带宽，它决定驱动指令的响应时间和抗⼲扰性能4，伺服刚性5，电机尺⼨6, 功率损耗7，噪⾳与发热8，安全性其中特别是伺服编码器在输出信号特征上与普通编码器的不同：1，驱动换向信号组：伺服编码器（同步伺服电机）与普通编码器不同的第⼀个特点，是要提供启动电流换向的传感信号反馈。

在同步伺服电机的启动时，电极启动位置由编码器提供，对应每组UVW绕组的位置反馈，以确定电机绕线组线圈驱动电流相位。

当伺服控制需要加速、减速时，通过驱动电流相位的提前量与滞后量，控制电机的加速与减速转换，以达到对电机加速度正与反的控制。

应对这样的位置反馈要求，伺服编码器换向信号组主要有以下三种形式：带有UVW信号⼀圈⼀个周期的正余弦的CD信号（模拟量单圈绝对值信号）数字量单圈绝对值编码器信号下图是这三种不同换向信号的光电码盘2，⾼分辨率输出的信号组：电机转速与加速平稳性要求的传感反馈，需要编码器输出的⾼分辨率信号组。

伺服电机编码器的组成-回复伺服电机编码器是伺服电机系统中的重要组成部分，用于测量电机转轴的位置和速度。

它由多个部件组成，包括光电传感器、编码盘、电路板和连接线等。

这些部件相互配合，能够准确地反馈电机转轴的位置和运动状态。

首先，我们来看看伺服电机编码器中的光电传感器。

光电传感器是一种能够将光信号转换为电信号的装置，它通常由发光二极管和光敏二极管组成。

发光二极管会发射出光线，而光敏二极管则会根据光线的强度来产生电流。

在伺服电机编码器中，光电传感器被安装在编码盘附近，通过光线的反射与传感器接收到的光信号强度的变化来测量转轴的运动状态。

接下来，我们来介绍编码盘。

编码盘是一个有刻度的圆形盘，通常由透明材料制成，其表面有一圈刻有等间距的线条或孔洞。

当电机转轴旋转时，编码盘会随之一起旋转，光电传感器通过读取刻度上的光信号来确定转轴的位置。

编码盘上的线条或孔洞经过精确的布局，可以提供更加精准的转轴位置信息。

另外，电路板也是伺服电机编码器中的重要组成部分。

电路板负责处理光电传感器传输过来的电信号，并将其转化为数字信号。

通常，电路板上会有一些集成电路芯片，用于进行信号处理、滤波和放大等操作。

通过电路板，我们可以将编码器的输出信号与控制器相连接，实现对电机的精确控制。

最后，连接线是将伺服电机编码器与其他系统或设备连接起来的媒介。

连接线通常由导线和插头组成，用来传输电子信号和电力。

通过连接线，编码器可以接收来自控制器的指令信号，并将电机的位置和速度信息传输给控制器，从而实现对电机的闭环控制。

综上所述，伺服电机编码器由光电传感器、编码盘、电路板和连接线等组成。

光电传感器负责测量转轴位置和速度，编码盘提供准确的刻度，电路板进行信号处理，连接线将编码器与其他设备连接起来。

这些部件相互配合，使得伺服电机能够实现高精度的位置和速度控制，在工业自动化领域具有广泛的应用前景。

科尔摩根伺服电机编码器原理
科尔摩根伺服电机编码器是一种用来测量电机转动角度的装置。

它由一个光电二极管和一个透明码盘组成。

透明码盘上刻有一系列等距离的光栅，光电二极管则通过光电效应来检测这些光栅。

当电机旋转时，其轴上的编码器也会随之旋转。

光电二极管发出的光束穿过透明码盘上的光栅，然后被光电二极管接收。

根据光栅的刻度和光电二极管接收到的光强信号，编码器可以准确地测量电机的角度。

科尔摩根伺服电机编码器采用的是增量式编码器原理。

增量式编码器将旋转运动转化为连续的脉冲信号。

当电机旋转时，光电二极管会周期性地接收到光栅的光束，然后输出相应的电信号。

通过统计脉冲信号的数量和方向，我们可以精确地计算出电机旋转的角度和速度。

这种编码器的测量精度主要取决于光栅刻度的密度，即每个光栅的单位角度。

科尔摩根伺服电机编码器的原理关键在于光电效应的利用和脉冲信号的计数。

它具有高精度、高可靠性和快速响应的特点，广泛应用于工业控制、自动化设备和机器人等领域。

总结起来，科尔摩根伺服电机编码器原理是利用光电效应和脉冲信号计数来测量电机旋转角度和速度。

它是一种高精度、高可靠性的装置，被广泛应用于各个工业领域。
