下载文档原格式

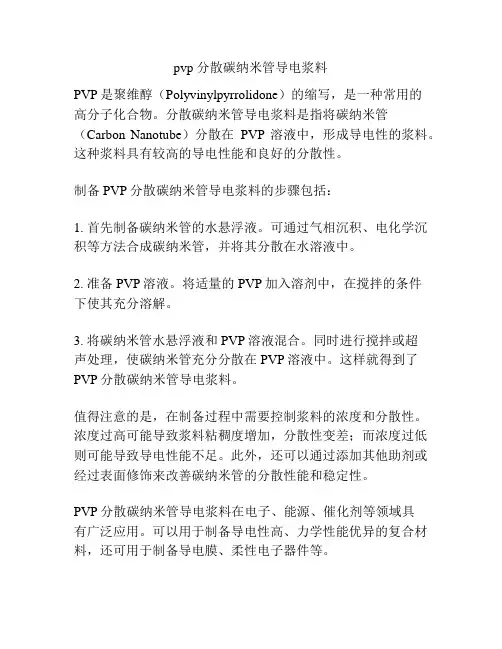

pvp 分散碳纳米管导电浆料
PVP是聚维醇（Polyvinylpyrrolidone）的缩写，是一种常用的
高分子化合物。
分散碳纳米管导电浆料是指将碳纳米管（Carbon Nanotube）分散在PVP溶液中，形成导电性的浆料。
这种浆料具有较高的导电性能和良好的分散性。
制备PVP分散碳纳米管导电浆料的步骤包括：
1. 首先制备碳纳米管的水悬浮液。
可通过气相沉积、电化学沉积等方法合成碳纳米管，并将其分散在水溶液中。
2. 准备PVP溶液。
将适量的PVP加入溶剂中，在搅拌的条件
下使其充分溶解。
3. 将碳纳米管水悬浮液和PVP溶液混合。
同时进行搅拌或超
声处理，使碳纳米管充分分散在PVP溶液中。
这样就得到了PVP分散碳纳米管导电浆料。
值得注意的是，在制备过程中需要控制浆料的浓度和分散性。
浓度过高可能导致浆料粘稠度增加，分散性变差；而浓度过低则可能导致导电性能不足。
此外，还可以通过添加其他助剂或经过表面修饰来改善碳纳米管的分散性能和稳定性。
PVP分散碳纳米管导电浆料在电子、能源、催化剂等领域具
有广泛应用。
可以用于制备导电性高、力学性能优异的复合材料，还可用于制备导电膜、柔性电子器件等。
分散剂解决玻璃陶瓷粉的分散性的原理
玻璃陶瓷粉在电子浆料中常常作为无机粘结相，相对于浆料而言，分散性能是评判其工艺性能优劣的重要指标，由于再电子浆料和介质浆料体系中，玻璃陶瓷粉使用量常常占到浆料质量分数的40%以上，玻璃陶瓷粉分散性好坏直接决定了浆料的工艺性能，并影响最终产品功能的实现。
玻璃陶瓷粉的粒径越小就越有利于形成偏差小的稳定电阻器，优选的粒径范围为0.05-0.5um。
玻璃陶瓷粉粒径的减小将会导致粘度急剧上升、固含量降低和颗粒团聚等一系列问题产生，从而使得浆料的稳定性、均一性变差，给实际生产带来诸多问题。
对此，一般通过添加分散剂来降低粘度并提高分散稳定性。
作
为粉体和溶剂之间的界面活性剂，分散剂能很好地分散粉体颗粒，防止团聚，提高稳定性并且降低粘度。
选用玻璃粉分散剂，究竟选用何种类型的分散剂才能真正达到想要的效果呢？
玻璃陶瓷粉浆料中的分散性能，与浆料中溶剂的类型息息相关，假设在低极性的溶剂体系中分散玻璃陶瓷粉，选择具有较长溶剂链和吸附能力强的分散剂，能否得到较高的分散性。
重点讨论锂电浆料分散越好倍率性能越好分析锂电池是一种重要的电池类型，具有高能量密度、长循环寿命和环保等特点。
作为锂电池的关键组成部分，正极材料的性能对电池的性能起着至关重要的作用。
其中，锂电浆料的分散性和倍率性能是两个重要的指标。
本文旨在探讨锂电浆料分散越好时，其倍率性能的变化。
首先，让我们来了解一下锂电浆料的分散性。
锂电浆料是正极材料粉末与电解质、导电剂等混合制备而成的糊状物质。
优良的分散性意味着其中的粉末颗粒均匀分散在糊状物质中，形成的浆料具有均一的物理性质、高度稳定的性能，有利于提高电池的性能。
锂电浆料分散好的优点主要有以下几个方面：首先，好的分散性能可以提高锂电浆料的离子传导性能。
锂电池的工作原理是锂离子在正极与负极之间的迁移。
分散性差的锂电浆料中，颗粒之间的接触面积较小，导致离子传导的阻力增加。
然而，分散性好的锂电浆料中，颗粒之间的接触面积增大，离子传导更加顺畅，提高了电池的倍率性能。
其次，好的分散性能可以提高锂电浆料的电子传导性能。
锂电池的电流主要通过电解质和正负极之间的电子传导完成。
锂电浆料分散性好的话，可以保证颗粒之间的电子传导路径短且畅通，减小电子的阻抗，提高了电池的倍率性能。
此外，好的分散性能还可以提高锂电浆料的辐射稳定性。
辐射稳定性指的是锂电池在辐射环境下的性能表现。
分散性差的锂电浆料中，颗粒之间的聚集现象会导致在辐射环境下发生剧烈的化学反应，从而影响电池性能的稳定性。
而分散性好的锂电浆料则可以有效地降低颗粒之间的聚集现象，提高电池的辐射稳定性。
然而，锂电浆料分散越好并不意味着倍率性能必然更好。
锂电池的倍率性能指的是在不同的充放电速率下，电池能够提供的高功率输出能力。
锂电浆料分散好的确可以提高锂电池的倍率性能，但同时也会导致一些问题。
首先，分散性好的锂电浆料中，颗粒之间的接触面积增加，电池内部的电极和导电剂的填充率可能会下降，从而降低了电池的能量密度。
其次，分散性好的锂电浆料中，颗粒之间的距离较近，有可能增加颗粒与颗粒之间的副反应。

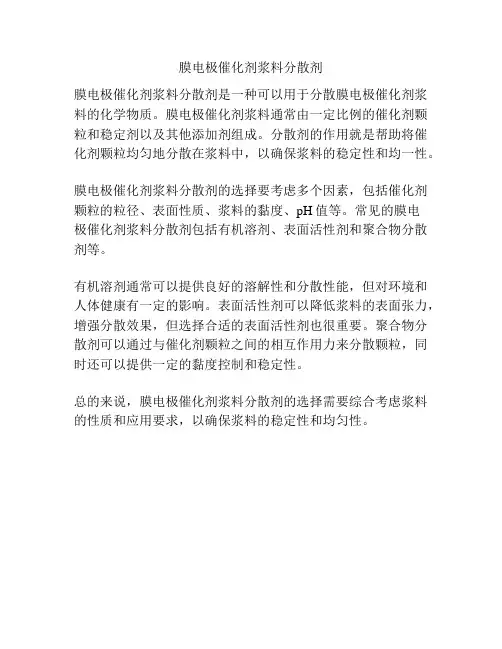

膜电极催化剂浆料分散剂
膜电极催化剂浆料分散剂是一种可以用于分散膜电极催化剂浆料的化学物质。
膜电极催化剂浆料通常由一定比例的催化剂颗粒和稳定剂以及其他添加剂组成。
分散剂的作用就是帮助将催化剂颗粒均匀地分散在浆料中，以确保浆料的稳定性和均一性。
膜电极催化剂浆料分散剂的选择要考虑多个因素，包括催化剂颗粒的粒径、表面性质、浆料的黏度、pH值等。
常见的膜电
极催化剂浆料分散剂包括有机溶剂、表面活性剂和聚合物分散剂等。
有机溶剂通常可以提供良好的溶解性和分散性能，但对环境和人体健康有一定的影响。
表面活性剂可以降低浆料的表面张力，增强分散效果，但选择合适的表面活性剂也很重要。
聚合物分散剂可以通过与催化剂颗粒之间的相互作用力来分散颗粒，同时还可以提供一定的黏度控制和稳定性。
总的来说，膜电极催化剂浆料分散剂的选择需要综合考虑浆料的性质和应用要求，以确保浆料的稳定性和均匀性。

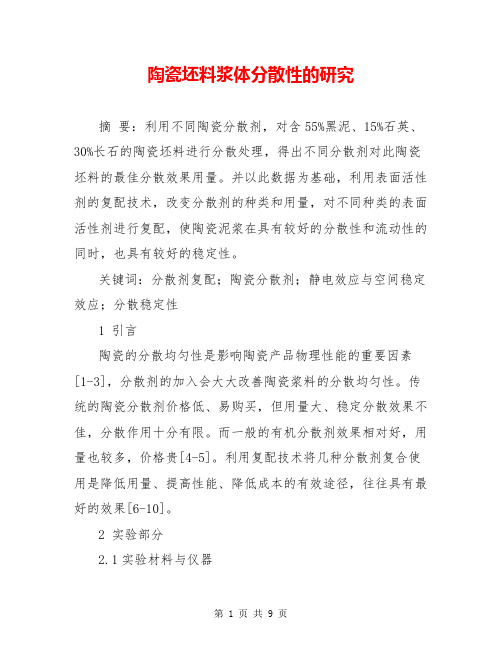

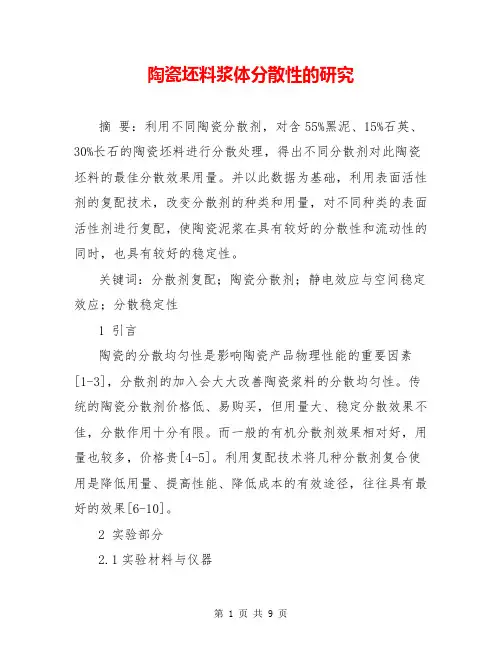

陶瓷坯料浆体分散性的研究摘要：利用不同陶瓷分散剂，对含55%黑泥、15%石英、30%长石的陶瓷坯料进行分散处理，得出不同分散剂对此陶瓷坯料的最佳分散效果用量。
并以此数据为基础，利用表面活性剂的复配技术，改变分散剂的种类和用量，对不同种类的表面活性剂进行复配，使陶瓷泥浆在具有较好的分散性和流动性的同时，也具有较好的稳定性。
关键词：分散剂复配；陶瓷分散剂；静电效应与空间稳定效应；分散稳定性1 引言陶瓷的分散均匀性是影响陶瓷产品物理性能的重要因素[1-3]，分散剂的加入会大大改善陶瓷浆料的分散均匀性。
传统的陶瓷分散剂价格低、易购买，但用量大、稳定分散效果不佳，分散作用十分有限。
而一般的有机分散剂效果相对好，用量也较多，价格贵[4-5]。
利用复配技术将几种分散剂复合使用是降低用量、提高性能、降低成本的有效途径，往往具有最好的效果[6-10]。
2 实验部分2.1实验材料与仪器本实验所用的主要原料是广东佛山某陶瓷有限公司的卫浴陶瓷原料，该原料的主要矿物组成为黑泥 55% 、长石 30%、石英 15%。
原料的化学组成见表1。
本文所采用的实验仪器有NDJ-1旋转黏度计、GMJ2-30L罐磨机、KM1单瓶快速球磨、电动搅拌机、涂4福特杯、电热鼓风机、筛子（325目）、TG705型电子天平。
本文所采用的实验药品有硅酸纳、三聚磷酸钠、六偏磷酸钠、焦磷酸钠、草酸钠、聚丙烯酸钠。
2.2实验流程复配试剂的工艺流程如图1所示。
2.3实验方法称取489.73g黑泥（含水率27%）、195g长石、97.5g石英，放入球磨罐内，再加入已经配制好的试剂，按一定先后顺序加入。
首先，先加入无机试剂，再加入有机试剂，并稍微摇匀使其充分渗入粉料中，尽可能减少损失；然后，加入定量的自来水，从而配制一定固相质量分数(固含量)的悬浮液，设定球磨时间为150 min，停止球磨后倒出浆料，对浆料性能进行测试。
在单一分散剂分散效果的基础上，选择两种分散剂进行复配，试验中选择了无机分散剂与小分子有机分散剂，无机分散剂与高分子有机分散剂进行复配，设计结果见表2、3。

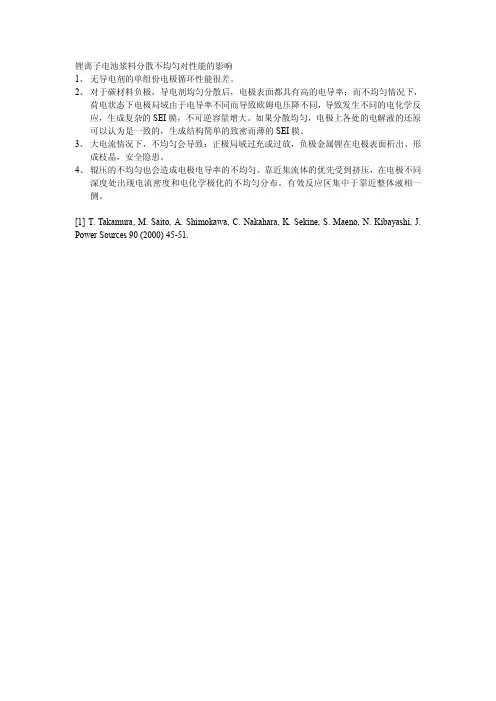

锂离子电池浆料分散不均匀对性能的影响
1、无导电剂的单组份电极循环性能很差。
2、对于碳材料负极，导电剂均匀分散后，电极表面都具有高的电导率；而不均匀情况下，
荷电状态下电极局域由于电导率不同而导致欧姆电压降不同，导致发生不同的电化学反应，生成复杂的SEI膜，不可逆容量增大。
如果分散均匀，电极上各处的电解液的还原可以认为是一致的，生成结构简单的致密而薄的SEI膜。
3、大电流情况下，不均匀会导致：正极局域过充或过放，负极金属锂在电极表面析出、形
成枝晶，安全隐患。
4、辊压的不均匀也会造成电极电导率的不均匀。
靠近集流体的优先受到挤压，在电极不同
深度处出现电流密度和电化学极化的不均匀分布。
有效反应区集中于靠近整体液相一侧。
[1] T. Takamura, M. Saito, A. Shimokawa, C. Nakahara, K. Sekine, S. Maeno, N. Kibayashi, J. Power Sources 90 (2000) 45-51.。
碳化硅陶瓷浆料分散剂的用途
碳化硅陶瓷浆料分散剂主要用于碳化硅陶瓷的制备过程中，以帮助分散和稳定陶瓷颗粒。
具体而言，碳化硅陶瓷浆料分散剂可以发挥以下几个作用：
1. 分散：由于碳化硅陶瓷颗粒通常具有较高的团聚倾向，使用分散剂可以将颗粒分散在溶液或浆料中，防止其聚集，从而实现均匀的颗粒分布。
2. 稳定：分散剂能够在溶液中形成吸附层，覆盖在碳化硅颗粒表面，阻止颗粒之间的相互吸附和沉积，从而提高浆料的稳定性，防止颗粒沉淀。
3. 降低粘度：碳化硅浆料通常具有较高的黏度，难以加工和处理。
分散剂能够降低浆料的黏度，改善其流动性，便于后续的成型、注模等加工工艺。
总体而言，碳化硅陶瓷浆料分散剂的使用可以提高碳化硅陶瓷材料的制备效率和质量，促进工艺的顺利进行。
浆料分散性能随着浆料分散性能在工程领域的日益重要，一些研究者开始关注了准确测量浆料分散性能的方法。
由于表面活性剂的比例，分散性能是有时可以与浆料的其他性能形成某种联系的。
浆料分散性能的主要表现在三个方面，即浆料的稳定性、悬浊性和视觉可见性。
所以，研究者们致力于提出测量浆料分散性能的更多方法。
浆料稳定性是浆料分散系统中最重要的性能之一，但它并不总是能够用当前测量方法直接测量。
由于表面活性剂的比例，浆料稳定性是有时可以与浆料的其他性能形成某种联系的，如粒度、浊度、膜界面活性剂的比例等。
有时，稳定性的测量也可以通过在浆料中加入一些抑制剂来实现。
抑制剂可以抑制流变性和悬浊性，从而测量浆料稳定性。
悬浊性是一种量性测定技术，可以直接测量浆料分散系统的稳定性。
它可以用来测试浆料的稳定性，衡量不同浆料系统中浆料沉积和分散速率之间的关系，以及在分散系统中表面活性剂比例等因素对浆料稳定性的影响。
悬浊法是一种非接触性测量方法，通常可以采用仪器的方式实现，例如测流仪或反应管系统，可以非常准确地测量浆料悬浊性。
浆料视觉可见性是一种如何看待悬浊液的方法，是表达浆料稳定性的一个重要指标。
一般来讲，可视性决定了浆料的稳定性，而稳定性也决定了浆料的可视性。
为了更好地测量浆料的可视度，通常需要对浆料进行量化，可以使用不同滤纸或折光测定仪进行定量测定，并可以直接测量浆料的可视性和稳定性。
浆料分散性能的测量可以通过上述三种方式来进行，每一种方法都有其独特的优点，也有其不足之处。
虽然可以根据要求使用不同的测量方法，但无论哪种方法都是用来准确测量浆料分散性能的有效手段。
所以，在进行浆料分散性能测量工作之前，应该根据需要选择合适的测量方法，以获得准确可靠的测量结果。
总之，浆料分散性能在工业生产中至关重要，因此测量浆料分散性能的方法也越来越受到重视。
上述三种方法可以用来准确测量浆料分散性能，对此应认真研究，以便更好地提高浆料分散系统的性能。
材料性质及浆料制备对锂电池性能影响在改善锂离子电池性能的过程中，研究人员大多把精力放在活性物质材料研究与改性上，忽视了导电剂、粘结剂形貌及其与活性物质之间相互作用，以及在电极浆料制备过程中影响浆料分散性的因素。
另外，电极材料能够决定电池性能所能达到的上限，而工艺过程则决定了其性能的下限，因此应尽可能完善工艺过程，使其性能下限趋近于性能上限。
本文主要分析了电极材料中活性物质、导电剂、粘结剂的形貌、粒径，及其之间的相互作用对电池性能的影响，以及在浆料制备过程中影响其分散性的因素，如搅拌方式、混料顺序、混料方式以及浆料添加剂对电池性能的影响，并提出合理建议来提高锂离子电池性能。
一、电极材料对电池性能影响1.1 活性物质形貌的影响在锂离子电极材料中，一般而言，活性物质的粒径减小，就会提高电极材料的离子电导率，进而提升电极整体的导电能力，改善电池倍率性能。
当活性物质粒径减小，电极材料中Li+的扩散路径缩短，有利于Li+进行传输。
大量的研究工作都表明使用小颗粒的活性物质会对电极电化学性能产生有利影响，但在减小活性物质粒径的过程中也会出现一些问题和挑战。
第一，小颗粒(特别是纳米颗粒)的活性物质和导电剂的表面积比较大，有利于电解液催化分解，在其表面形成一层凝胶膜，消耗了电解液。
第二，在电极工作过程中会在其表面形成SEI膜，该过程同样消耗电解液和Li+。
第三，活性物质颗粒尺寸过小，导致电极材料压实密度过低，降低能量密度。
当颗粒直径小于某一细小尺寸时，颗粒的布朗运动效应就不能忽略，所以由于细小颗粒的布朗运动，而使得颗粒之间产生激烈碰撞，使浆料产生絮凝，更易导致出现分离现象。
因此在选择活性物质粒径大小的时候，不能单纯靠减小颗粒尺寸来提高电极性能，还要综合考虑其带来的不利影响。
1.2 导电剂性质的影响要使导电剂能够完美地发挥作用，必须保证其在浆料中均匀分布，不仅是整体体积的宏观分布，还包括颗粒层面上的微观分布。
但是导电剂的分布情况并不是仅仅依靠浆料的搅拌效率，还受到导电剂本身性质的影响。
重点讨论锂电浆料分散越好倍率性能越好分析随着锂离子电池在动力电池上大规模的应用，倍率性能也被提高到了前所未有的高度，提升锂离子电池的关键在于正负极材料和电解液的选择，其次电池粘结剂、导电剂和活性物质的比例，甚至是匀浆工艺都会对锂离子电池倍率性能产生一定程度的影响。
我们通常认为浆料分散程度越好，则最终形极片中的导电网络也就越均匀，因此放电过程中电流分布更加均匀，有利于提升锂离子电池的倍率性能。
然而，近日一份来自日本先进工业技术研究所的研究报告却对这一常识提出了质疑。
日本先进工业技术研究所的Kentaro Kuratani（第一作者）等人以LiCoO2作为研究对象分别采用了下图所示的分散方法进行了分散，以获得分散程度不同的浆料，其中方法一是一次性加料，也就是将所有的材料（LCO、乙炔黑褐PVDF 胶液、NMP）一次性全部加入行星式离心搅拌机内，在2000rpm 的转速下分散3min，并重复6次；方法二则是采用了分步加料的方式（这也是最贴近实际生产的一种方式），首先将LCO、乙炔黑和PVDF胶液（12%）加入混合罐中混合一次，然乎向其中加入2.16g的NMP再混合1次，然后重复加NMP再混合步骤5次，总计加入10.8g的NMP；方法三是在方法二浆料的基础上再再20m/s的线速度下进行15s的高速分散2次。
上述三种方法制备的浆料虽然工艺不同，但是最终浆料配方都是一致的，固含量均为60%。
浆料的流变特性对锂离子电池电极的涂布具有重要的影响，不同分散工艺也会对锂离子电池浆料的流变特性产生一定成的影响，下图为采用上面三种工艺制备的浆料的流变特性，可以看到浆料属于一种非牛顿流体，随着剪切速度的增大，浆料的粘度呈现快速下降的趋势，在较低的剪切速度（0.1s-1）下三种浆料的粘度计本上比较接近，但是随着剪切速度的继续增大三种浆料就显出了明显的区别，我们能够看到采用一次加料方式得到的浆料的粘度最大，采用分步加料的浆料粘度稍低，采用分步加料和高速分散工艺制备的浆料的粘度最低，这表明不同工艺制备的浆料中活性物质颗粒的团聚程度也存在明显的区别。
浆料的分散性能
，75至100词
分散性是评价漆材料质量的重要参数。
它决定了漆材料的颜色、稳定性和适配性等特性。
一种材料的分散性取决于其粒径大小、温度和溶剂的选择等因素。
合适的粒径大小，将有助于更好的分散性，可以改善材料的光泽度和涂层流动性。
此外，合适的温度也可使材料分散更容易，可以有效地提高材料的稳定性和产量。
同样，適當的溶剂也可以使漆材料的分散性及其表面的细节表现得更好。
此外，加入适量的聚合物可以进一步提高材料的分散性。
该聚合物可以改变涂层的表面张力，从而改善涂层的安定性和扩散性。
最后，无论是控制分散性还是改进涂料，关键环节都在于合理的实验设计，以及到位的物质添加。
浆料分散性能
浆料分散性能是指浆料在处理过程中发生变化的程度，因此，浆料分散性能是检测和预测浆料性能的关键。
因为印刷和涂覆过程中，需要将浆料分散到纳米尺度，以获得良好的印刷和涂膜性能。
浆料分散性能的改善可以提高浆料的物理性能，改善复印品的色彩和透明度，改善复印机的印刷效果，并延长印刷系统的使用寿命，以及提高印刷品的抗水性能。
一般来说，浆料分散性能的改善需要使用有效的配方调整，包括离子/非离子表面活性剂、聚合物增稠剂、吸收剂等。
主要是采用有
效的混合方式来改善浆料的分散性，使浆料分散均匀，从而提高浆料处理后的稳定性。
此外，浆料分散性能也可以通过添加复合添加剂来改善。
复合添加剂包括：离子交换剂、膨胀剂、抗团聚剂、胶料浆料稳定剂等。
这些添加剂可以改善浆料的分散性，使浆料更易于混合，从而提高浆料的分散性能、提高浆料质量，并延长印刷系统的使用寿命。
此外，浆料分散性能的改善还可以通过机械或非机械方式来实现，其中机械方式主要包括惰性搅拌、圆筒搅拌、泵搅拌等，而非机械方式则包括超声波、加热、电场等方式。
这些方法可以有效地改善浆料的分散性，并改善浆料的物理性能、处理后的稳定性以及印刷品的外观。
总之，浆料分散性能的改善对提高浆料的处理性能具有重要意义。
在实际工艺中，可以通过调整配方、添加复合添加剂以及采用机械或
非机械方式来改善浆料的分散性能，以提高浆料的处理性能，改善印刷复印性能，从而达到良好的印刷效果。
