华工网络画法几何与工程制图随堂练习1-52题答案

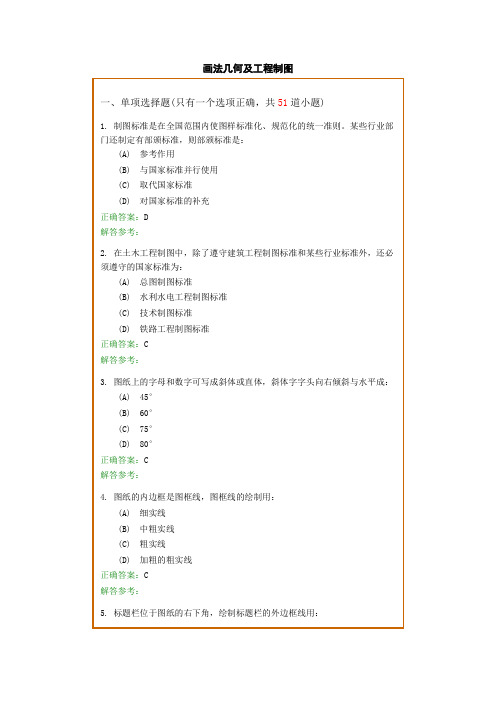

画法几何及工程制图一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

第一章1.A2幅面图纸尺寸为（）。

答案:420mmx594mm2.下图中，图线的交接，错误的表达是（）答案:图C3.工程图纸中，详图常用比例选择正确的是（）。

答案:1:204.下列图线中线型、线宽及用途的表述正确的是（）。

答案:细实线：用于可见轮廓线，尺寸线、材料图例线等;细单点长画线：用于中心线、对称线、定位轴线等。

;粗实线：用于主要可见轮廓线，建筑物或构筑物外形轮廓线等5.单点长画线或双点长画线在较小图线中绘制有困难时，可用实线代替（）答案:对6.图样中标注的尺寸数值为形体的真实大小，与绘图的比例及准确度无关。

（）答案:对7.尺寸标注中，尺寸线应用细实线绘制，应与被注长度平行，图样本身的图线也可用作尺寸线。

（）答案:错第二章1.直线AB的正面投影反映实长，该直线为（）。

答案:正平线2.点A（0，0，10），则其（）面的投影在原点。

（）答案:H面3.在三面投影体系中，x轴坐标值大小反映两点的________位置（）答案:左右4.水平投影平行OX轴，侧面投影平行OZ轴，正面投影反映实长和实形，则此直线为（）答案:正平线5.正面投影反映平面实形，水平投影、侧面投影均积聚为一条直线段，且分别平行于OX、OZ轴，此平面为（）。

答案:正平面第三章1.（）是以圆为母线，绕与其共面但不通过圆心的轴线回转而形成的。

（）答案:圆环体2.由若干平面围成的几何体称为（）答案:平面立体3.当椭圆所在平面倾斜投影面时，其投影为（）答案:椭圆4.图中长度尺寸标注错在（）答案:尺寸线不应是图形轮廓线的延长线5.下图中三棱锥的侧面投影是（）答案:图C第四章1.右图所示圆锥被正垂面P所截（图中水平投影未画出截切后的情形），其截交线的形状是（）答案:双曲线与直线2.截交线的性质是（）答案:积聚性和封闭性3.轴线垂直于H面的圆柱体被一正垂面截切，要求截交线在W面上的投影为圆，其截平面对H面的角度为（）答案:45°4.当圆球被一正垂面截切，其截交线为（）答案:圆5.当截平面平行圆柱体的轴线截切圆柱体时，其截交线为（）答案:矩形第五章1.将轴向伸缩系数进行简化，即p=q=r=1，按此比例绘制的投影图，应比实际的轴测投影放大了（）答案:1.22倍2.正等轴测图的轴间角∠X1O1Y1=∠Y1O1Z1=∠Z1O1X1（）答案:120°3.作形体的正等轴测图时，空间各坐标面对轴测投影的位置是（）答案:倾斜4.物体上相互平行的线段，轴测投影（）答案:平行5.当轴向伸缩系数p=r=1，q=0.5时，称为（）答案:斜二轴测投影第六章1.几个基本体叠加在一起时，若端面靠齐则形成共面，共面的特点是结合处为（）答案:平面2.相互平行的尺寸，要使（）靠近图形，避免尺寸线和尺寸线或尺寸界线相交。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

华⼯计算机⼯图答案,华南理⼯⽹络画法⼏何及⼯程制图-课程习题集答案仅供参考画法⼏何及⼯程制图－ 画法⼏何及⼯程制图－课程习题集答案第⼆章 制图基本知识1. 结合圆弧连接的画图⽅法，抄画如下图所⽰的平⾯图形，不需标注尺⼨。

第四章 点、直线、平⾯的投影1. 已知下列各点的两⾯投影，求出第三投影。

2. 已知两点 A(10,20,15)、B(15,0,20)，求其三⾯投影。

3. 画出直线 AB 的第三投影，并判别它对投影⾯的相对位置。

4. 已知线段两端点 A(25,10,5)、B(5,20,25)，画出其三⾯投影，并求 AB 实长及其对⽔平投 影⾯的倾⾓。

5. 判别 AB 和 CD 两直线的相对位置(必要时由作图结果去判别) 。

6. 过 A 点作直线 AB 与 CD 相交，交点 B 距 H ⾯ 20。

7. ABC 上作⼀点 K，使距 H ⾯ 15，距 V ⾯ 18。

8. 已知线段 DE∥△ABC，求 DE 的正⾯投影。

第五章 直线与平⾯及两平⾯的相对关系1. 过 D 点作平⾯平⾏于 ABC。

2. 过 A 点作 ABC 平⾏于 DE。

3. 求直线与平⾯的交点，并判别可见性。

4. 求两平⾯的交线 MN，并判别可见性。

5. 求两平⾯的交线 KL，并判别可见性。

5. 已知形体的三个投影，求出其表⾯上点 A、B、C、D 的另两⾯投影。

第七章 截交线和相贯线1. 完成带切⼝形体的三⾯投影。

2. 完成带切⼝形体的三⾯投影。

3. 完成带切⼝形体的三⾯投影。

4. 求形体的相贯线。

第九章 轴测投影1. 已知形体的两个投影， 画出正等轴测图。

2. 已知形体的两个投影， 画出正等轴测图。

3. 已知形体的两个投影，画出斜⼆测图。

4. 根据形体的投影画正等轴测图。

第⼗章 建筑施⼯图1. 在⾸层平⾯图(1:100)上,完成下列各项内容。

(1) 标出各承重构件的纵向和横向轴线编号; (2) 标出轴线间尺⼨和总尺⼨,以及室内地⾯标⾼(房地⾯为零点,门厅低 20mm); (3) 补画门的图例(外门⽤双扇平开门,其余⽤单扇平开门),并标出各门窗编号; (4) 画出楼梯⾸层图例(梯级宽 1500mm,踏步宽 250mm,起步线在图中).2. 下图是侧⽴⾯图作了 1-1 剖视图,在图上补画。

画法几何及工程制图复习题含答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

画法几何与工程制图试题及参考答案画法几何与工程制图是工程领域的重要基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

下面是画法几何与工程制图的试题及参考答案，供大家参考。

一、选择题1、在平面投影中，下列说法正确的是（）。

A. 平行于投影面的直线段，其投影长度等于原长 B. 平行于投影面的平面图形，其投影面积等于原面积 C. 垂直于投影面的直线段，其投影为一点 D. 垂直于投影面的平面图形，其投影为一条直线答案：C2、在立体投影中，下列说法正确的是（）。

A. 圆柱体的水平投影为圆 B. 圆锥体的正面投影为三角形 C. 立方体的正面和侧面投影均为矩形 D. 圆台的正面和水平投影均为圆答案：C二、填空题1、在平面制图中，将一个图形沿着某个方向移动一段距离，那么这个图形的这一段距离叫做这个图形的____________。

答案：平行位移2、在立体几何中，如果一个平面内的一条直线垂直于这个平面内的另一条直线，那么这条直线也垂直于这个平面的____________。

答案：法线三、作图题请根据给定的正面视图、俯视图和侧视图，画出这个立体图形的立体图。

答案：（请自行根据三视图绘制立体图）四、解答题1、解释什么是画法几何与工程制图，并简述其在工程领域中的应用。

答案：画法几何与工程制图是工程领域中的一门基础课程，它涉及到平面制图、立体视图、投影法等相关知识。

在工程领域中，画法几何与工程制图的应用十分广泛，如建筑设计、机械设计、水利工程、交通运输等。

通过画法几何与工程制图的学习，我们可以掌握工程制图的规范和技巧，从而更好地进行工程设计和施工。

2、解释什么是投影法，并简述其分类。

答案：投影法是指将三维空间的物体通过一定的方式投射到二维平面上，从而得到平面图形的方法。

投影法可分为中心投影法、平行投影法和透视投影法。

中心投影法是指从一个点光源出发将物体投射到一个平面上的方法；平行投影法是指将物体沿着一个方向平行移动，同时将其在平面上的投影记录下来的方法；透视投影法是一种更为真实的投影方法，它能够模拟人眼的视觉效果，产生三维立体感。

《画法几何及工程制图》在线作业一满分答案《画法几何及工程制图》在线作业一试卷总分:100得分:100一、单选题1.判断：直角投影法则：当构成直角的两条直线中，有一直线是投影面的平行线，则此两直线在该投影面上的投影仍相交成直角，其逆定理也同样成立。

A.正确B.错误正确答案:A2.下列不属于多面体的是（）A.棱锥B.棱柱C.球正确答案:C3.点的正面投影和（）的连线垂直OZ轴A.水平投影B.侧面投影正确答案:B4.水平投影反映平面的实形；正面投影、侧面投影均积聚为一条直线段，且分别平行于OX、OYW轴A.正平面B.水平面C.侧平面正确答案:B5.三面投影体系展成一个平面的方法是（）A. V面不动，H面绕OX轴向下旋转90度，W面绕OZ 轴向右旋转90度B. V面不动，H面绕OX轴向上旋转90度，W面绕OZ轴向右旋转90度C. V面不动，H面绕OX轴向下旋转90度，W面绕OZ轴向左旋转90度满分：2.5分正确答案:A6.直线与直线、平面与平面的相对位置关系有几种（）A. 1B. 2C. 3D. 4精确答案:C7.直线段上的一点把线段分为两段，其长度之比，（）这两段在同一投影面上的投影长度之比A.等于B.不等于C.没法判断精确答案:A8.判断：只要有一组同面投影不平行，空间两直线就不平行（）A.正确B.错误满分：2.5分正确答案:A9.迹点的其他投影（）在直线的相应投影与投影轴的相交处A.不在B.必C.纷歧定正确答案:B10.垂直于一平面的直线，其投影（）于该平面上投影面平行线的相应投影A.垂直B.不垂直满分：2.5分正确答案:A11.当空间两点处在对某一投影面的同一射线上时，它们在该投影面上的投影便重合在一起，这时（）点可见A.距投影面较近的点B.距投影面较远的点精确答案:B12.为作图方便起见．通常选用（）作为旋转轴A.投影面平行线B.投影面垂直线C.投影面相交线满分：2.5分精确答案:B13.点的正面投影和（）的连线垂直OX轴A.水平投影B.侧面投影满分：2.5分正确答案:A14.判断：标注尺寸时，虚线上尽量不注尺寸A.正确B.毛病满分：2.5分精确答案:A15.工程制图的主要任务是()A.培养绘制和阅读土木工程图样的基本能力B.研究在平面上利用图形来解决空间几何问题的方法，即图解法C.研究在二维平面上表达三维空间形体的方法，即图示法满分：2.5分正确答案:A16.直线与投影面的相对位置可分为（）类A. 1B. 2C. 3D. 4满分：2.5分正确答案:C17.平面与投影面的相对位置有几种（）A. 1B. 2C. 3D. 4满分：2.5分精确答案:C18.判断：三面投影体系是由三个两两互相垂直的投影面所组成的体系A.正确B.错误满分：2.5分精确答案:A19.由多少平面所围成的立体称为（）A.多面体B.曲面体满分：2.5分精确答案:A20.对于多面体来说，总是可以利用投影面（）作为辅助平面A.垂直面B.平行面满分：2.5分正确答案:A21.A.B.C.D.满分：2.5分精确答案:D22.正面投影平行OZ轴，水平投影平行OYH轴，侧面投影反映实长和实形，则此直线为（）A.水平线B.正平线C.侧平线满分：2.5分精确答案:C23.在三面投影体系中，Z坐标值大小反映两点的（）位置A.前后B.摆布C.高低满分：2.5分正确答案:C24.相交元素无积累投影可利用情况下可经由过程（）求解A.辅助平面法B.换面法C.形体分析法满分：2.5分正确答案:A25.判断：在辨认两个点的相对位置时候，起重要作用的是两点同面投影的坐标差，而与投影轴的位置无关（）A.正确B.错误满分：2.5分正确答案:A26.判断：绘图铅笔铅芯的软硬用字母“B”和“H”透露表现。

画法几何及工程制图习题集答案画法几何及工程制图习题集答案画法几何和工程制图是工程技术领域中非常重要的一部分，它们能够帮助我们更好地理解和表达各种工程设计。

然而，对于初学者来说，这两个领域的知识可能会带来一些困惑。

为了帮助大家更好地掌握这些知识，下面将给出一些画法几何和工程制图习题集的答案，希望对大家的学习有所帮助。

1. 画法几何习题集答案1.1. 习题1：画一个正方形，边长为4cm。

答案：使用直尺和铅笔，在纸上画出一个边长为4cm的线段，然后将直尺的一边与这个线段对齐，再用铅笔在直尺的另一边上画出一条线段，与第一条线段垂直相交，两条线段的交点即为正方形的一个顶点。

然后按照同样的方法，再画出另外三个顶点，最后用直尺将这四个顶点连接起来，就得到了一个边长为4cm的正方形。

1.2. 习题2：画一个等腰三角形，底边长为6cm，两腰边长相等。

答案：使用直尺和铅笔，在纸上画出一条长度为6cm的线段，这条线段将作为等腰三角形的底边。

然后使用直尺，将一边的一端与底边的一个端点对齐，再在直尺的另一边上画出一条线段，与底边相交。

然后按照同样的方法，再画出另外一条边。

最后，用直尺将这两条边的另一个端点连接起来，就得到了一个等腰三角形。

2. 工程制图习题集答案2.1. 习题1：画一个简单的平面图，包括一个长方形和一个圆。

答案：首先，在纸上使用直尺和铅笔画出一个长方形，可以根据需要确定长方形的长和宽。

然后，使用一个圆规，将圆规的一只脚放在长方形的一个顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方形的另一个顶点对齐。

然后，固定圆规的距离，绕着圆规的一只脚画出一个圆。

最后，用直尺将长方形的四个顶点连接起来，使其形成一个完整的长方形。

2.2. 习题2：画一个简单的立体图，包括一个长方体和一个圆柱体。

答案：首先，在纸上使用直尺和铅笔画出一个长方体，可以根据需要确定长方体的长、宽和高。

然后，使用一个圆规，将圆规的一只脚放在长方体的一个底面顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方体的另一个底面顶点对齐。
