广东电网揭阳供电局110kV长美输变电工程10kV5M及#2站用变启动方案批准:审核:编写:揭阳市明利电力发展有限公司二零一一年三月广东电网揭阳供电局110kV长美输变电工程10kV5M及#2站用变启动方案批准:审核:初审:编写:揭阳市明利电力发展有限公司二零一一年三月一、工程概述1.110kV长美输变电工程的10kv5M及#2站用变工程:(1)110kV长美变电站10kv5M 为外接电源,从10kV福田线F4R米厂路口公用电缆分接箱602开关至110kV长美10kV#5M母线。
(2)110kV长美变电站10kv5M 设备有外接电源高压电缆、10kv55PT母线设备及#2站用变压器。
2. 经过紧张有序的施工,110kV长美输变电工程的10kv5M及#2站用变工程外接电缆、开关柜、站用变现已全部安装、调试完毕,所有资料齐全并经验收签证合格,具备投运条件。
二、计划启动时间2011年 03 月日三、新设备调度命名及编号1.110kV长美变电站: 10kV #5M母线PT调度编号为:55PT。
2.110kV长美变电站: #2站用变开关编号为:582。
3.其余电气设备编号详见110kV长美变电站编号图。
四、新设备启动范围及主要设备参数启动范围1. 110kV长美站10kV #5M母线外接电缆;YJV22-15-3X120,长度148米2、110kV长美站10kV #5M母线及母线设备55PT。
3、110kV长美站10kV#2站用变582开关柜4、110kV长美站10kV#2站用变压器及高压电缆主要设备参数:1、10kv5M母线设备开关柜:汕头正超,KYN27-12(Z)2、10kV #5M母线外接电缆:广州吉青电缆,YJV22-15-3X120,长度148米3、10kV#2站用变压器:广东华立通,SC9-160/10.05,160kva3、#2站用变保护:北京四方公司,CSC-241C型微机保护。
五、启动前的准备工作1、待投产设备安装工作已全部结束,所有待投产设备已通过质检验收签证,具备启动条件。
110kV贵轮变输变电工程启动投运方案贵阳供电局电力调度控制中心2013年11月批准:审核:编写:刘永启一、工程概况110kV贵轮变输变电工程主要内容:110kV贵轮变总降站,110kV钢轮线线路,首钢一总降间隔扩建。
设计及建设缘由:贵州轮胎股份有限公司“贵州轮胎股份有限公司年产120万条高性能载重子午线轮胎生产线异地技改项目”的用电需求,在修文县扎佐镇新建一座110kV总降站。
工程规模:贵轮变主变容量最终为4×40MVA、本期为2×12.5MVA,110kV 为单母线分段接线、户内GIS布臵,四明变送出两回110kV线路至贵轮变实现双电源供电、本次为过渡期由首钢一总降转供(110kV钢轮线线路全长4.527kM,其中架空部分4.15kM、导线型号LGJ-300/50,电缆型号YJLW03-64/110kV 1×630单芯电缆、长度3×377M,),10kV母线终期为单母线四分段接线、出线终期48回、本期为单母线分段接线出线26回,无功补偿终期终期为8×4200kvar、本期为4×4200kvar,站用变采用接地变带消弧线圈配臵、终期为4×500kVA、本期为2×500kVA。
110kV贵轮变输变电工程于2013年3月开工、于2013年11月竣工,设计单位为贵阳电力设计院有限责任公司,承建单位为贵州能通电力建设工程有限公司,监理单位为广州东宁监理有限公司,110kV贵轮变输变电工程由贵阳供电局负责组织工程验收和工程启动投运。
二、资源要求1、110kV贵轮变输变电工程启动投运方案已获批准生效,并已发送至相关各管理和运维部门;2、110kV贵轮变输变电工程启动投运方案已上报各级调度机构备案,已下发至各启动投运相关单位或部门;3、贵阳供电局所属各部门及各单位所有参与110kV贵轮变输变电工程启动投运的相关人员必须现场就位;4、首钢一总降、贵轮变当值人员必须熟悉本次启动投运进行中的“风险分析与控制措施”内容,同时做好事故预想工作和防范措施;5、110kV贵轮变通讯和调度自动化通信必须确保畅通;6、所有参与110kV贵轮变输变电工程启动投运的单位或部门相关调试、试验用设备仪器必须现场就位,并确保能够正常使用;7、110kV贵轮变的安全设施、安全装臵及个人安全工器具必须齐全,安全设施和安全装臵功能必须齐全;8、110kV贵轮变消防系统中的消防标识与消防设备一致、消防装臵功能设定齐全并运行正常;9、110kV贵轮变防误操作系统及装臵已调试完毕并确保可正常运行;10、贵阳地调与贵州轮胎股份有限公司《调度协议》已签订生效。

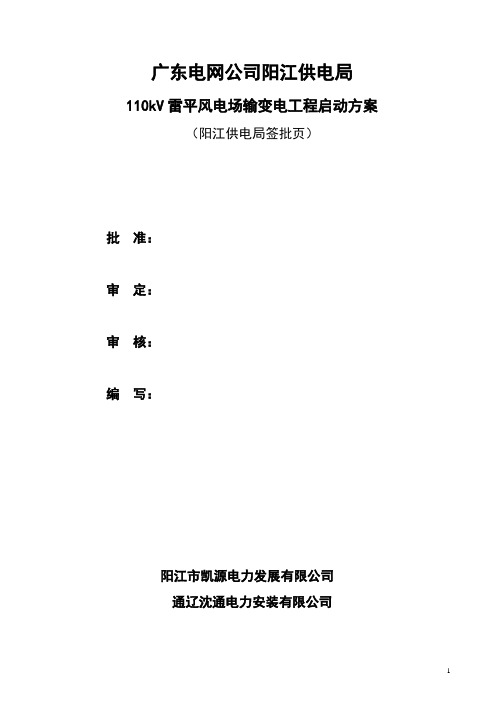

110kV雷平风电场输变电工程启动方案(阳江供电局签批页)批准:审定:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(阳江供电局市场部签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(阳江供电局变电部签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(阳江供电局计划建设部签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(阳江供电局输电部签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(监理单位签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(华能阳江风力发电有限公司签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案(雷平风电场监理单位签批页)批报:审核:编写:阳江市凯源电力发展有限公司通辽沈通电力安装有限公司一、工程概述110KV雷平风电场输变电工程主要由三部分组成:110KV海朗站扩建两个间隔、雷平风电场新建的110KV变电站及风电场两回110KV架空送线路。
海朗站的扩建间隔及110KV架空线路由阳江供电局建设,雷平风电场的110KV变电站由华能阳江风力发电有限公司建设。
三个组成部分具体概况如下:1、线路部分110kV雷平风电场接入系统工程,线路起于雷平风电场110kV 升压站110kV出线构架,止于110kV海朗站110kV进线构架,线路全长7.701km,采用双回路共塔设计,工程线路导线采用JL/LB20A-400/35型铝包钢芯铝绞线,地线两根采用24芯的OPGW复合光缆。
中国核工业二三建设公司定边县天然气存储调峰液化项目(二期)安装工程110KV启动试运行方案业主总工:业主电气主管:监理总监:监理电气工程师:施工方总工:施工方电气工程师:实施日期:年月日中国核工业二三建设有限公司一.工程概况 (3)二.编制依据 (3)三.启动试运行时间 (3)四.启动带电范围及主要设备参数 (3)五.变电站启动及步骤 (4)六.运行方式规定 (8)七.其他事项 (8)八.启动试运行要求 (8)九.安全文明施工技术措施 (9)一.工程概况1.1.新建110KV众源绿能变电站位于定边县盐场堡镇周台子乡贾圈众源绿能厂区西南侧。
本期工程共安装10KV高压柜31面、高压软启动柜3面,电容器柜8面,35KV高压柜4面,2500KVA干式变压器2台;50000KVA变压器两台,126KV GIS 4个间隔,主控室交直流屏柜22面,从周台子110KV变电站,采用1.519公里单回路架空线接入站内。
1.2.110kV众源绿能变电站一次部分设备:主变为山东泰开公司生产,110KV断路器为西电西开生产,35KV、10KV断路器为上海天正。
1.3.110KV众源绿能变电站为微机保护,主变保护国电南京自动化股份有限公司保护、110KV线路保护为国电南京自动化股份公司微机保护,35KV、10K配电柜为国电南京自动化股份有限公司保护。
本期工程所有设备已完成安装、调试工作并经质检验收签证,具备投产条件。
二.编制依据2.1.《电气安全操作规程》2.2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ-902.3.榆林电力分公司下发的《关于110KV台绿线暨110KV众源绿能变启动试运行的批复》三.启动试运行时间2013年11月21日四.启动带电范围及主要设备参数4.1 1530台绿线及其两侧开关间隔设备。
4.2 110KV众源绿能110KV 1M母线及其附属设备。
4.3 110KV众源绿能#1、#2主变(1×500MVA)本体,两侧开关及其附属设备。
附件商务110千伏变电站启动方案注:商务变投产时,西子变西商1D01线均需加装临时过流保护。
一、预定投产日期商务变投运:2014年2月27日二、投产设备范围(一)、商务变投运范围1.220kV西子变:(1)110kV西商1D01开关间隔(新开关已冲击、新保护)。
2.220kV暨阳变:(1)110kV阳商1006开关间隔(老开关、老保护)。
3.110kV线路:(1)阳商1006线:暨阳变至商务变(2)西商1D01线:西子变至商务变4.110kV商务变:(1)#1、2主变110kV变压器闸刀、#1主变10kV开关间隔、#2主变10kV独立触头、#2主变10kVⅡ段母线开关间隔、#2主变10kVⅢ段母线开关间隔,#1、2主变:SZ11–50000/110,有载调压,[110(1 8×1.25%)/10.5]kV。
(2)110kV阳商1006、西商1D01开关间隔、110kV桥开关间隔。
(3)110kVⅠ、Ⅱ段母线,Ⅰ、Ⅱ段母线压变;10kVⅠ、Ⅱ、Ⅲ段母线,Ⅰ、Ⅱ、Ⅲ段母线压变;10kV#1母分开关间隔、10kV#1母分独立触头、10kV#2母分独立触头。
(4)10kV并容D502、并容D503、并容D518、并容D524开关间隔及电容器组(4×1000kVar);商卓D501、和泰D504、商广D505、家湖D506、华织D509、江山D510、全宅D513、商联D514、仁爱D515、商川D516、迎宾D517、百花D519、兴都D521、唐山D523、健民D525、官路D526开关间隔及线路,备用D508、备用D511、备用D512、备用D520开关间隔;消弧D507、消弧D522开关间隔及消弧线圈。
(5)全所综合自动化装置、继电保护、直流及通讯系统。
就地VQC安装调试末结束,据12月6日协调会精神至年底完成。
三、投产前应完成的准备工作:(一)、模拟图板、现场运行规程、典型操作票、设备命名标示、通讯设备调通等运行工作准备就绪。
110千伏龙岭输变电工程启动方案(河源局签署页)批准:审定:专业审核:工程审核:编制:深圳市超鸿达电力建设有限公司二〇一三年七月十九日一、工程概述1、110kV龙岭变电站位于河源市源城区龙岭工业园区内,地形均为丘陵。
本站最终规模为3台50MVA主变压器,无功补偿容量为6组5010kVar,110kV 出线4回,10kV出线36回,3台160kVA站用变,3台630kVA接地变,全站采用综合自动化系统设计。
本期建设规模:2台50MVA主变压器,无功补偿容量4组5010kVar,110kV出线4回,10kV出线24回,2台160kVA 站用变,2台630kVA接地变。
本期110千伏龙岭输变电工程电气设备现已全部安装、调试完毕,110千伏联龙甲线、联龙乙线由原110千伏联埔甲线、联埔乙线解口入110千伏龙岭变电站,110千伏龙岭输变电工程现经验收合格,质监签证,具备受电投运条件。
2、本期建设规模:110千伏龙岭变电站110千伏母线为单母分段接线,2台50MVA主变压器,无功补偿容量4组5010kVar,110kV出线4回,10kV 出线24回,2台160kVA站用变,2台630kVA接地变及智能消弧接地系统2套。
3、220千伏联禾站110千伏联龙甲线和110千伏埔前站110千伏龙埔甲线线路保护装置更换。
110千伏联埔甲线解口进110千伏龙岭变电站,而龙岭站内110千伏联龙甲线保护装置为许继的WXH-183AG型微机光纤纵差保护装置,因此需将220千伏联禾站110千伏联龙甲线和110千伏埔前站110千伏龙埔甲线线路保护装置改为和龙岭站内一致的WXH-183AG型微机光纤纵差保护装置。
现220千伏联禾站内联龙甲线和110千伏埔前站内龙埔甲线的保护更换工作已完成并验收合格,具备投产条件。
4、新建上述设备控制电缆、保护、测量、计量、录波装置及后台监控系统。
5、在本方案中,地调对其调度管辖范围内的一、二次设备在启动过程中的运行方式的安全性与可靠性负责。
项目名称:金昌热电厂(2×330MW)新建工程110kV升压站及启/备变、厂用受电方案编写:年月日初核:年月日审核:年月日批准:年月日备注:本措施有效期至金昌热电厂(2×330MW)新建工程受电工作结束。
目录1 概述 ................................................................................... 错误!未定义书签。
2 编制目的........................................................................... 错误!未定义书签。
3 受电范围........................................................................... 错误!未定义书签。
4 组织机构........................................................................... 错误!未定义书签。
5 受电目标........................................................................... 错误!未定义书签。
6 受电前应完成的工作....................................................... 错误!未定义书签。
7 受电前运行方式............................................................... 错误!未定义书签。
8 受电顺序........................................................................... 错误!未定义书签。
编号:110kV#3主变扩建工程#3主变压器启动送电方案编制单位:110kV#3主变扩建工程#3主变压器启动送电方案批准(启委会)调度机构(省中调)批准:审核:运行单位()批准:审核:建设单位()批准:审核:编制单位()批准:审核:编制:印发: 110kV变电站#3主变扩建工程启动委员会海南电网电力调度控制中心,供电局送达:海口地调调度台、110kV滨海站、福建宏闽工程监理有限公司、郑州祥和集团电气安装有限公司目录一、工程概况 (1)二、启动范围 (1)三、启动组织指挥关系 (2)四、启动前应具备的条件 (4)五、启动前系统运行方式 (5)六、启动前变电站运行方式 (5)七、安全措施 (6)八、启动试验项目及操作顺序纲要 (7)九、启动步骤 (7)十、收尾工作 (13)十一、附件 (14)一、工程概况1、建设规模:本期为海口滨海110kV变电站#3主变扩建工程,主要工程量为:安装1×50MVA主变压器1台、中性点隔离开关1组、110kV中性点避雷器1台、10kV氧化锌避雷器3台、绝缘铜管母线75米、中性点电流互感器1台、支柱绝缘子1支;安装10kV进线开关柜1面、10kV馈线开关柜4面、10kV 电容器开关柜1面、10kV消弧线圈开关柜1面、封闭母线桥10米、电力电容器组1组、串联电抗器3台、接地变消弧线圈成套装置1套;安装#3主变保护屏1面、#3主变测控屏1面、10kV分段备自投屏1面、10kV消弧线圈控制屏1面、#3主变电度表屏1面;安装10kV电缆150米、控制电缆5200米。
2、电气主接线方式:110kV采用单母线分段接线方式。
10kV采用三分段母线接线方式。
110kV配电装置采用户内GIS布置方式。
3、保护设备采用南京南瑞继保工程技术有限公司产品,主要保护设备。
二、启动范围(一)启动范围1、#3主变压器;2、10kV III段母线;3、#3接地变消弧线圈成套装置。
4、#3电容器组。
广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局签证页)批准:审核:专业审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局输电部签证页)批准:审核:专业审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局变电部签证页)批准:审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局计划建设部签证页)批准:审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(施工队签证页)批准:审核:专业审核:编写:目录一、工程概述 (2)二、计划启动时间 (3)三、调度命名与调度编号 (3)四、设备启动范围及主要设备参数 (3)五、启动前的准备工作 (4)六、启动前有关变电站一、二次设备的运行状态 (7)七、设备启动操作顺序纲要 (9)八、启动操作步骤 (9)九、附件 (14)110千伏港口输变电工程启动方案一、工程概述1.110kV港口变电站站址位于阳江市江城区平冈镇。
2.本期在220kV漠南站扩建2个110kV出线间隔,在港口站新建容量为40MVA的双绕组有载调压变压器2台,新建10kV出线开关间隔24个,新建电容器4×4000kVar,新建站用变、接地变各两台;110kV母线结构采用单母线分段接线方式,10kV母线结构采用单母线分段接线方式(#2主变10kV侧采用双臂接线方式,2AM与2BM临时跳通,待上#3主变时解开),均设分段开关。
3.新建110kV输电线路2回,同塔双回接入220kV漠南站。
220kV漠南站110kV漠港甲线开关间隔接入原110kV漠平线开关间隔, 110kV漠平线改接新建开关间隔。
4.主变采用中山ABB变压器厂生产的40MVA三相油浸有载调压双卷变压器,110kV开关采用北京ABB公司生产的LTB145D1/B型SF6支柱式断路器,110kV隔离开关采用北京ABB公司生产的水平单断口隔离开关,10kV开关柜采用KYN-48型中置式手车式开关柜,10kV电容采用分散式电容。
110kV古南变专用变电站新建工程启动方案批准:审定:会审:编制:湖南省新湘送变电建设有限公司2011年11月24日一.启动组织机构:1.启动验收委员会:主任:成员:2.验收组:组长:3.启动组:组长:4.现场总指挥:5.现场调度:二.工程概述:110kV古南变专用变电站位于湘西自治州古丈县,现规划在湖南古丈南方水泥有限公司建设工地附近配套建设:主变压器设计容量为1×20000kVA,主变压器采用屋外敞开式布置;110kV设备采用GIS户外布置,1个间隔(一个进线间隔);10kV设备采用户内开关柜布置,共11个开关柜(1个进线柜、7个出线柜、1个母线PT柜、1个无功补偿出线柜、一个站用变出线柜);采用微机综合自动化控制的110kV变电站一座。
上述变电站电气设备安装、调试由湖南省新湘送变电建设有限公司施工,并经验收组验收合格,可投入运行。
三.启动时间:2011年月日2012年四.启动范围:1、红石林变电站:110kV红南线开关间隔、TA、TYD、避雷器;2、110kV红南线线路;3、古南变专用变电站:110kV红南线间隔、#1主变及其开关间隔设备。
3、古南变专用变电站::10kV1M母线及其所带设备【含母线设备(PT、避雷器)、电容器组、站用变及馈线柜(不含出线电缆)】。
五.设备的命名及编号见附图:1、110kV古南变专用变电站:运行编号图六.启动前的准备工作:1.本期工程的输电设备按照输电线路的验收规范进行验收合格,重点验收线路各点的电气距离满足要求,检查沿线线路标识正确,临时站用线全部解除。
2.本期工程的变电设备全部按照规范要求安装完毕并验收合格,试验结果符合交接试验标准,试验报告齐全。
3.启动前对线路核对相序、绝缘电阻测试应合格。
4.通信、远动具备运行条件。
5.抄录电度表底数、避雷器放电记录器底数、110kV开关记录器、10kV开关记录器底数。
6.整理好图纸资料,现场规程齐全,运行人员已组织学习有关规程和熟悉试运方案。
广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局签证页)批准:审核:专业审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局输电部签证页)批准:审核:专业审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局变电部签证页)批准:审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(阳江供电局计划建设部签证页)批准:审核:编写:广东电网阳江供电局110kV港口输变电工程启动方案(施工队签证页)批准:审核:专业审核:编写:目录一、工程概述 (2)二、计划启动时间 (3)三、调度命名与调度编号 (3)四、设备启动范围及主要设备参数 (3)五、启动前的准备工作 (4)六、启动前有关变电站一、二次设备的运行状态 (7)七、设备启动操作顺序纲要 (9)八、启动操作步骤 (9)九、附件 (14)110千伏港口输变电工程启动方案一、工程概述1.110kV港口变电站站址位于阳江市江城区平冈镇。
2.本期在220kV漠南站扩建2个110kV出线间隔,在港口站新建容量为40MVA的双绕组有载调压变压器2台,新建10kV出线开关间隔24个,新建电容器4×4000kVar,新建站用变、接地变各两台;110kV母线结构采用单母线分段接线方式,10kV母线结构采用单母线分段接线方式(#2主变10kV侧采用双臂接线方式,2AM与2BM临时跳通,待上#3主变时解开),均设分段开关。
3.新建110kV输电线路2回,同塔双回接入220kV漠南站。
220kV漠南站110kV漠港甲线开关间隔接入原110kV漠平线开关间隔, 110kV漠平线改接新建开关间隔。
4.主变采用中山ABB变压器厂生产的40MVA三相油浸有载调压双卷变压器,110kV开关采用北京ABB公司生产的LTB145D1/B型SF6支柱式断路器,110kV隔离开关采用北京ABB公司生产的水平单断口隔离开关,10kV开关柜采用KYN-48型中置式手车式开关柜,10kV电容采用分散式电容。
5.全站保护除110kV漠港甲线保护采用国电南自PSL621D型保护,其余均采用南京南瑞的保护,110kV分段开关保护型号:RCS-923A;主变保护:差动保护型号RCS-9671C,非电量保护型号RCS-9661C,后备保护型号RCS-9681C;110kV漠港乙线保护型号:RCS-943A;110kV备自投型号:RCS-9651C;电容器保护型号:RCS-9631C;10kV出线及分段保护型号:RCS-9611C;站用变、接地变保护型号:RCS-9621C。
6.本工程项目建设单位为阳江供电局,设计单位为阳江市凯源电力设计有限公司,监理单位为阳江市建设监理有限公司,施工单位为阳江市粤能电力安装工程有限公司。
工程安装、调试完毕并经验收、质监签证,具备受电条件。
二、计划启动时间2010年12月 30 日三、调度命名与调度编号1.座落在阳江市江城区平冈镇即将投产运行的新变电站调度命名为110kV港口变电站。
2.由220kV漠南站至110kV港口站的2回110kV输电线路调度命名分别为110kV漠港甲线、漠港乙线,调度编号分别为1212、1213。
3.110kV港口站的2台主变压器调度命名分别为#1主变、#2主变,#1主变两侧开关调度编号为1101、501,#2主变两侧开关调度编号为1102、502A、502B。
4.其余的电气设备编号见附图。
四、设备启动范围及主要设备参数1.110kV漠港甲线、漠港乙线及两侧开关间隔。
导线型号JL/LB20A-400/35,全长10.697千米。
2.110千伏1M、2M、分段开关间隔及其附属设备。
3.#1、#2主变及两侧开关间隔。
4.10kV1M、2M、分段开关间隔及其附属设备。
5.#1、#2接地变,#1、#2站用变,#1、#2、#3、#4电容器组,F01-F24开关间隔。
6.110kV备自投装置。
7.10kV备自投装置。
8.上述设备对应的二次保护及自动化系统。
五、启动前的准备工作1.本次投产的新设备按国家《电气装置安装工程施工及验收规范》要求安装完毕,试验数据全部交接验收标准要求,安装设备的出厂资料、图纸及试验报告齐全,并经质检验收签证,具备投运条件。
2.启动范围内场地平整、通道畅通、电缆盖板齐全,临时工棚、脚手架、接地线已拆除。
3.待投运线路工作全部结束,输电线路参数测试完毕,绝缘合格,相序核对正确并有正式书面报告。
标示牌全部齐备。
已对沿线有关单位、居民发出“线路送电,禁止攀爬”告示。
4.待投运的110千伏线路光纤保护对调工作完成,线路的保护通道符合投运要求。
5.确认一二次设备的调度命名及调度编号已按有关规定要求在现场准确清晰标示并与计算机监控/主控室模拟图相符。
6.所有待投运设备的保护定值按继保定值通知单要求整定好,压板投退符合要求。
保护完成整组传动试验,保护工作正常,传动开关正常;所有待启动回路的电流互感器已做一次通流试验,确认除极性外回路正常,可以真实反应一次电流值。
7.电缆管口、开关操作箱、端子箱、保护屏电缆进线洞口已封堵,门窗防止小动物进入的措施完善。
8.站内配备足够的消防设施及绝缘用具,主变消防系统能正常运行。
9.设备外壳接地均良好、地网接地电阻试验合格,待启动设备的油位、气体压力正常。
10.新投产的所有设备遥信、遥测、远动信息正常传送地调。
11.#1、#2主变本体及各运作系统状态良好,调压开关抽头置 9 档,电压 110 千伏位置。
12.启动前,安装调试人员把新设备的安装情况向值班人员交底。
值班人员按启动方案要求写好操作票,并在模拟图版上预演一次,以确保操作正确无误。
13.启动前一天,核对新设备的继电保护定值及压板投入、退出与保护定值通知单要求相符,校对无误。
14.记录避雷器放电记录器的动作底数。
15.记录电度表底数,并报相应部门备案。
16.启动当天,线路施工单位对待投产线路进行摇测绝缘并进行核相。
结果应符合启动要求。
17.启动当天测试所有待投产设备的绝缘电阻符合投运要求。
18.风险分析及控制措施19.操作要求(1)启动前操作人员应熟悉启动方案的操作项目,准备好操作票,并配置专职的监护人员。
操作时由现场调度进行逐项下令,操作人员接到现场调度的下令后,应严格按照启动方案的要求进行操作。
(2)启动期间对设备进行测试的工作人员,工作前应做好风险分析,防止进行设备测试时发生人身安全事故、影响设备运行的事故。
20.问题处理要求(1)启动期间,操作人员或工作人员发现设备存在异常或风险,应立即停止操作,报告现场指挥。
由现场指挥确认设备无异常或发现的缺陷不影响启动或辨识风险可控后,可继续操作;如设备确实存在影响启动的缺陷或辨识出的风险的控制措施不充分,则由现场指挥组织会审,安排进行处理,处理完毕并经验收组检查合格后,可继续启动操作。
(2)启动期间,若因设备突发缺陷、运行方式等引起变化,出现原启动方案不符合的情况,应立即停止启动,报告现场指挥。
由现场指挥按照启动方案审批流程执行方案的变更审核,审核后的方案作为现场继续执行的依据,方案变更后重新填写审核启动操作票。
21.应急要求(1)启动现场应具备紧急联系电话表,相关的通信设备应保持畅通。
(2)启动前应根据当前运行方式,考虑当设备出现异常时,紧急断开启动电源的操作方式。
(3)启动现场应保持紧急疏散通道的畅通。
(4)启动前工作人员应熟悉设备操作电源的位置,当需要切断设备操作电源时应能及时执行。
(5)对于故障后可能发生火灾的设备,启动前应准备好消防器具、防护用具,工作人员应熟悉消防器具、防护用具的正确使用。
(6)设备受电时所有人员应远离设备。
22.启动过程测试记录的保存(1)启动过程的测试检查记录需经安装单位测试人员、验收组审核人员签名确认正确,并交启动组备案。
(2)变电站值班员应将测试检查记录填写在《新设备投运测试、检查交接记录》中。
23.启动当天,负责设备操作任务的人员为变电站值班人员,操作第一监护人为工程基建单位人员,操作第二监护人为变电站值班人员。
以上各项检查合格后,由各小组负责人向启动委员汇报,经启动委员会批准方可进行启动。
24.以上各项检查合格后,由各小组负责人向启动委员会汇报,经启动委员会批准方可进行启动。
六、启动前有关变电站一、二次设备的运行状态(一)220kV漠南站1.将110kV 2M母线上的所有运行设备全部倒至110kV 1M母线运行,110kV 2M母线及110kV母联1012开关热备用,112PT刀闸在合闸位置,二次空气开关及熔断器合上。
2.投入110kV母联1012开关过流保护,相电流一段1600安、零序过流一段 600 安、时间 0.2 秒,相电流二段 800安、零序过流二段240安、时间 0.6 秒。
(母联保护PSL623C无充电保护功能)3.110kV漠港甲线开关及线路在冷备用状态,1212、12121、12122、12124、1212B0、1212C0、121240在分闸位置,保护按继保定值通知单要求投入,零序保护方向退出,距离二段和零序二、三段时间改为0.2 秒,停用重合闸。
4.110kV漠港乙线开关及线路在冷备用状态,1213、12131、12132、12134、1213B0、1213C0、121340在分闸位置,保护按继保定值通知单要求投入,零序保护方向退出,距离二段和零序二、三段段时间改为 0.2 秒,停用重合闸。
5.其它设备按正常运行方式。
启动前漠南站值班员应确认上述一、二次设备在规定位置。
(二)110kV港口站1.110kV漠港甲线开关及线路在冷备用状态,1212、12121、12124、1212B0、1212C0、121240在分闸位置,保护按继保定值通知单要求投入,零序保护方向退出,距离二段和零序二、三段段时间改为 0.2 秒,停用重合闸。
2.110kV漠港乙线开关及线路在冷备用状态,1213、12132、12134、1213B0、1213C0、121340在分闸位置,保护按继保定值通知单要求投入,零序保护方向退出,停用重合闸。
3.110kV 1M、2M及111PT、112PT在冷备用状态,1012、10121、10122、101210、101220、111PT、111PT0、111甲00、112PT、112PT0、112甲00在分闸位置。
4.#1主变及两侧开关在冷备用状态,1101、11011、11014、1101B0、1101C0、110140、111000、501在分闸位置,保护按继保定值通知单要求投入,高、低后备保护复压闭锁退出,时限改为 0.2 秒。
5.#2主变及两侧开关在冷备用状态,1102、11022、11024、1102B0、1102C0、110240、112000、502A、502B在分闸位置,保护按继保定值通知单要求投入,高、低后备保护复压闭锁退出,时限改为 0.2 秒。
