电缆、接线盒吊挂标准

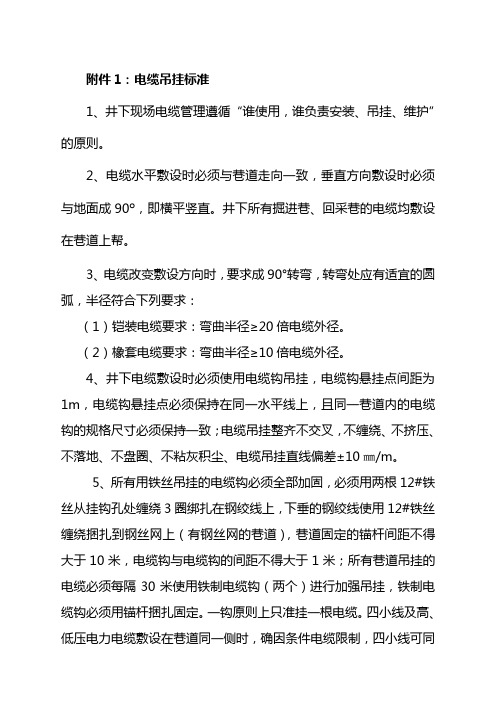

附件1：电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。

2、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

井下所有掘进巷、回采巷的电缆均敷设在巷道上帮。

3、电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求：（1）铠装电缆要求：弯曲半径≥20倍电缆外径。

（2）橡套电缆要求：弯曲半径≥10倍电缆外径。

4、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂整齐不交叉，不缠绕、不挤压、不落地、不盘圈、不粘灰积尘、电缆吊挂直线偏差±10㎜/m。

5、所有用铁丝吊挂的电缆钩必须全部加固，必须用两根12#铁丝从挂钩孔处缠绕3圈绑扎在钢绞线上，下垂的钢绞线使用12#铁丝缠绕捆扎到钢丝网上（有钢丝网的巷道），巷道固定的锚杆间距不得大于10米，电缆钩与电缆钩的间距不得大于1米；所有巷道吊挂的电缆必须每隔30米使用铁制电缆钩（两个）进行加强吊挂，铁制电缆钩必须用锚杆捆扎固定。

一钩原则上只准挂一根电缆。

四小线及高、低压电力电缆敷设在巷道同一侧时，确因条件电缆限制，四小线可同时占用一个电缆钩。

（3108/3103顺槽吊挂方式详见附图）6、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置。

7、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、所有过联巷电缆必须按要求每间隔1米安装一个顶钩，顶钩加工见附图。

9、电缆吊挂统一使用阻燃塑料电缆钩(特殊电缆和地段按要求可使用铁钩和电缆桥架），电缆钩分小钩和大钩，大钩在下，小钩在上，大、小钩数量根据现场情况确定，严禁用小电缆钩挂大电缆。

电缆吊挂标准及管理规定
是为了确保电缆吊装作业的安全和规范进行制定的。

以下是一些常见的电缆吊挂标准及管理规定：
1.国家标准：国家标准是电缆吊挂的基本规范，包括吊装设备、吊装操作、安全措施等方面的要求。

2.企业内部规定：每个企业都应制定相应的电缆吊挂管理规定，包括吊装工艺、人员培训、设备维护等方面的要求，以保证吊装作业的安全可靠。

3.吊装计划：吊装前应编制吊装计划，明确吊装的方案、工艺和安全控制措施等，确保吊装过程安全可控。

4.吊装设备检测：吊装设备应定期进行检测和维护，并记录维护情况，确保设备的正常运行。

5.人员培训：吊装作业人员应具备相关岗位证书和技能培训，了解吊装操作规程和安全标准，且必须经过相关考试合格。

6.安全措施：吊装作业中，要严格遵守各项安全措施，包括使用合适的吊装工具、选取合适的吊装点、确保吊装过程稳定等。

7.现场管理：吊装现场应设立明显的警示标志，限制未参与吊装作业的人员进入，确保现场秩序和安全。

8.质量验收：吊装结束后，应进行质量验收，确保电缆吊挂的安装工艺和质量符合要求。

以上仅是一些常见的电缆吊挂标准及管理规定，不同地区和企业可能有些差异，具体应根据实际情况进行制定和执行。

电缆吊挂标准及管理规定概述电缆是非常重要的电力输送媒介，而电缆的吊挂是电缆安装的重要一环，不规范的电缆吊挂将会给电缆的安全性和稳定性带来巨大的风险。

因此，电缆吊挂必须依照相关标准进行管理和控制。

本文将介绍电缆吊挂的标准和管理规定。

电缆吊挂标准电缆吊挂标准主要根据电缆的型号、直径、重量进行定制，前提是必须符合国家相关标准，主要标准如下：1. GB/T 343的规定GB/T 343中规定了电缆吊挂的的一般要求及基本要素。

GB/T 343规定了电缆吊挂的技术要求，其中包括：1.吊挂点的位置，应当保证吊装过程中不产生弯曲、翻转等异常，同时吊装所用的设备必须符合国家相关标准；2.吊绳的大小及长度，必须考虑电缆的重量、长度和安装条件而定；3.施工过程中必须特别注意，规避磕碰、斜拉等不当操作，影响电缆的几何形状和核心电气性能。

2. GB 5009的规定GB 5009规定了电缆吊挂的安全技术要求。

其中，第六部分具体规定了电缆吊挂要求如下：1.吊绳的长度和重量应满足GB/T 20118的要求，吊绳材料必须符合GBT 699的要求；2.悬挂的吊绳直径不应小于缆芯的直径，绞芯的直径不应小于缆芯直径两倍。

挂钩吊胆必须满足GBT 699的要求；3.所有缆芯拱起，上端位置以及压实封端的距离应符合设计要求。

3. GB/T 3048的规定GB/T 3048规定了电缆吊挂的质量和安全要求。

其中，具体要求如下：1.吊绳的长度、直径和结构应符合相关规定；2.吊绳和吊绳挂钩必须满足相关技术要求；3.吊绳和挂钩的质量应通过考验，不能存在损坏和裂纹等不良情况。

电缆吊挂管理规定为了保证电缆吊挂能够安全可靠地完成，除了以上所述标准的要求，对于安装施工中，还需要遵守相应管理规定：1. 电缆吊挂方案设计在施工前，需要制定电缆吊挂方案设计，考虑吊挂点的位置与数量、吊绳的长度、重量和大小等要素。

同时，还应根据现场实际情况进行调整和优化，以确保施工质量和效率。

电缆吊挂标准及管理规定主要是针对工业领域中常见的电缆吊挂作业进行规范和管理。

下面将根据相关规定和标准分别对电缆吊挂的标准和管理进行详细介绍。

一、电缆吊挂标准1. 电缆吊挂设备标准电缆吊挂设备应符合国家相关标准，包括但不限于《起重机械通用技术条件》(GB/T 14406)、《起重运输机械安全标准第2部分：起重机械第5节 C类起重机械》(GB/T 3811.2)等。

2. 吊挂电缆标准吊挂电缆应采用专用吊挂工具，并根据电缆类型和尺寸选择合适的吊挂工具。

吊挂工具应具备足够的承载能力和可靠的安全保护装置。

3. 吊挂高度标准电缆吊挂的高度应符合相关规定，一般要求电缆与地面高度不低于2.5m。

在特殊情况下，如有防腐涂料或其他需求，可根据实际情况适当调整。

4. 吊挂位置标准电缆吊挂的位置应符合相关规定，一般要求电缆应远离易燃易爆物品和热源，并保持足够的通风空间。

电缆应远离其他设备和构件，避免相互干扰。

5. 吊挂角度标准电缆吊挂的角度应符合相关规定，一般要求电缆吊挂时的角度不应小于45°，以确保电缆能够正常运行，并防止电缆出现弯曲变形等问题。

二、电缆吊挂管理规定1. 人员管理负责电缆吊挂作业的人员应具备相关证书，并接受专业培训。

操作人员应熟悉各种吊挂工具的使用方法和注意事项，严禁未经培训或未持证上岗的人员进行吊挂作业。

2. 设备管理电缆吊挂设备应定期进行检查和维护，确保设备正常运行。

设备出现故障或安全隐患时，应及时停用，并通知相关部门进行处理。

3. 安全管理电缆吊挂作业应遵守相关的安全操作规程，包括但不限于安全防护措施、作业环境检查、紧急救援预案等。

作业现场应设置明显的警示标识，并保持通道畅通。

4. 现场管理电缆吊挂作业的现场应划分为安全区域和工作区域，工作区域内应安装警示标识并设置必要的安全设施。

非作业人员应远离作业现场，切勿闲杂人员进入。

5. 文件管理对于电缆吊挂作业的相关文件，应进行规范的管理，包括但不限于操作记录、维护记录、检查报告等。

电缆吊挂标准及管理规定范文一、引言电缆吊挂是指在建筑、工地或其他场所进行电缆安装、维修和更换时所采取的一种悬挂方式。

为了确保电缆吊挂的安全可靠，保证施工过程中人员和财产的安全，制定电缆吊挂标准及管理规定十分必要。

本文将介绍电缆吊挂的相关标准和管理规定。

二、电缆吊挂标准以下是电缆吊挂标准的要点：1. 吊挂技术要求（1）吊挂前需对吊挂工程进行认真的测量和勘察，确保吊挂的位置和高度准确无误。

（2）选择适当的吊杆和吊具，确保吊装需要。

（3）吊装过程中，要注意合理分配吊杆和吊具的重量，保证吊装平衡稳定。

（4）吊装过程中，严禁超负荷吊装，确保吊装的安全性。

2. 材料要求（1）吊杆和吊具应由高强度的金属材料制成，确保吊装的安全性能。

（2）吊杆和吊具应定期进行检测和维护，发现问题及时修复或更换。

3. 安全要求（1）施工现场应设立专门的吊装区域并进行标识，确保工地人员的安全。

（2）吊装过程中要注意与其他施工活动的协调和配合，避免发生意外事故。

（3）临时吊装设备应符合国家相关安全标准，并通过专业检测机构的认可。

三、电缆吊挂管理规定以下是电缆吊挂管理规定的要点：1. 组织管理（1）建立电缆吊挂管理制度，明确各级责任，确保管理的有效实施。

（2）配备专业的电缆吊挂管理人员，负责对吊装过程进行监督和检查。

2. 设备管理（1）建立电缆吊挂设备档案，包括设备的购置、使用和维护等信息。

（2）定期对吊装设备进行检测和维护，发现问题要及时修复或更换。

3. 人员管理（1）对从事电缆吊挂工作的人员进行培训，并颁发相应的操作证书。

（2）严格遵守安全操作规程，禁止未经培训和证书的人员从事电缆吊挂工作。

4. 安全管理（1）定期组织安全培训和演练，提高员工的安全意识和应急处理能力。

（2）建立事故隐患报告制度，发现和消除安全隐患，确保人员和财产的安全。

5. 效果评估（1）定期对电缆吊挂工作进行评估，检查是否符合标准和管理规定。

（2）根据评估结果，及时进行调整和改进，提高电缆吊挂的质量和效率。

电缆敷设标准1、轨道巷电缆的敷设采用永久电缆钩吊挂。

2、电缆敷设顺序从上至下依次为：通讯电缆、监测电缆、信号电缆、动力电缆。

3、动力电缆与四小线电缆应分类吊挂，四小线电缆挂在动力电缆上方，间距大于100mm；四小线电缆之间、动力电缆之间的距离不应小于50mm，电缆钩间距1米，吊挂高度距底板不少于1。

5米,以矿车掉道撞不到电缆为准。

4、电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷，巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧,不拐死弯，然后贴顶吊挂到对帮指定位置。

5、电缆出开关应先向下弯曲，比喇叭口低50mm以上，两侧电缆弯曲弧度自然一致.6、低压接线盒，两头的电缆余量必须大于300mm,四通必须盖向外，小喇叭口朝下固定在巷道帮上.7、电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点:在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。

在采掘巷道内，原则上沿电缆走向每100米悬挂一块电缆标志牌,不足100米时，至少应在一处悬挂电缆标志牌。

在大巷等其它通过电缆的巷道内，每200米悬挂一块电缆标志牌。

8、碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少,平滑过度，以求达到整齐美观。

9、井下电缆要保持干净,相关责任单位要定期擦拭。

10、机电科要对井下电缆进行定期检查,发现有不符合上述标准要求及时联系处理并进行处罚。

井下电缆管理标准一、电缆吊挂1、井下必须使用统一标准的电缆钩吊挂，新施工的采掘工作面，要依据实际需要确定电缆敷设根数，由施工单位一次将电缆钩安装到位。

2、工作面两顺槽掘进期间电缆钩采用Φ6.3钢丝绳吊挂，钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于3道卡子卡紧，固定点距离不得超过50米，钢丝绳每隔2米用不少于2道16＃以上细扎丝吊在顶部钢网上，电缆钩用不少于2道16#以上细扎丝固定在钢丝绳上，确保电缆悬挂整齐美观.3、采掘工作面的电缆钩悬挂间距不超过1。

电缆悬挂标准一、适用范围本标准适用于山西中阳桃园容大煤业有限公司主要大巷、采、掘工作面电缆吊挂标准管理。

电缆现场应遵循：1、主要运输、轨道大巷电缆现场应遵循井下机电队负责安装、吊挂、维护，日常的电缆卫生为区域责任制；采掘顺槽电缆现场应遵循“谁使用，谁负责安装，吊挂、维护、清理”的原则；2、“走下不走上、走里不走外、靠帮接顶、平行或垂直于顶、底板”的原则。

3、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成 90 度，即横平竖直。

二、主要运输、轨道大巷电缆吊挂标准1、布置位置井下必须使用统一标准的矿用电缆钩根据现场确定位置。

2、电缆吊挂（1）电缆敷设顺序从上至下依次为：照明、信号电缆、动力线。

（2）电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷。

（3）电缆钩分大钩、小钩，小钩在上，大钩在下；大钩、小钩数量根据现场情况确定，并考虑一定数量的备用电缆钩（36V 以下含36V电缆可同钩吊挂，36V以上电缆钩必须分钩进行吊挂）。

主要运输、轨道大巷电缆钩使用GJ-35mm2钢较线悬挂在挑钩上固定于巷帮、巷顶或采用电缆桥架置于巷道顶部。

（4）电缆吊挂使用电缆钩吊挂，同一区段使用同一规格的电缆吊挂钩.固定巷道电缆钩间距为1200mm。

吊挂时，高压电缆与低压电缆相距不小于100mm，高压电缆之间，低压电缆之间相距不小于50mm,吊挂高度不得低于1600mm与风水管路的间距不得小于300mm。

(5）电缆穿过墙壁或风门时，必须设置穿墙套管保护好电缆，并将两头采用黄泥封堵，36V以上电缆通过穿墙套管时只允许单孔穿线，不得两根以上电缆同时通过一个穿墙套管。

(6）巷道内的电缆（动力电缆）通过拐弯或分支点，以及连接不同直径的接线盒两端，穿墙电缆的墙两边都应该设置注有电缆的规格型号，编号，长度，用途，电压，截面，负责人的标志牌，并且内容要填写正确，完整。

(7）电缆不得悬挂在风水管路上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆及管路吊挂标准枣泉煤矿缆线管路吊挂标准一.电缆悬挂相关要求及标准：1.在水平巷道或倾斜巷道中悬挂的电缆必须悬挂整齐（包括检测和信号通讯线路），成一条直线、保证不交叉、不落地，并应有适当的驰度，在承受意外重力时能自由坠落。

2.动力电缆悬挂从上往下的顺序依次为：低压电缆、高压电缆，高低压电缆按照直径大小从小到大依次排列，电缆钩排距离800--1000mm。

3.高、低压电力电缆敷设在巷道同一侧时，低压应在上面，高、低压电缆相互的间距为100mm；高压电缆之间和低压电缆之间的距离为50mm，以便摘挂。

4.采、掘巷道内的电缆悬挂从上往下的顺序依次为：照明及信号电缆、通信及安全监测线、低压电缆、高压电缆；高低压电缆按照直径大小从小到大依次排列。

同钩悬挂的小线每隔10m用塑料扎带将电缆与电缆钩绑扎到一起，防止小线自电缆钩脱落。

敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要电缆实习定置管理，规定顺序由上到下依次为：电话线、小灵通线、通风检测线、束管检测线、低压动力电缆、高压动力电缆、巷道照明线沿巷道正中位置吊挂（分支电缆沿巷帮吊挂）。

5.电缆不应悬挂在压风管或水管上，避免遭受淋水或滴水。

在电缆上严禁悬挂任何物件。

如果电缆和管路在同一侧时，必须设置在管路上方，并保持不小于300mm的距离，电缆和风筒应分设在巷道两侧。

6.过巷段：巷道内过顶电缆沿巷顶贴顶水平敷设，每根电缆采用单个U型卡子固定。

主要车场、大巷巷道交叉点电缆全部加工电缆桥架水平固定。

7.井下巷道内的电缆，沿线每隔200m距离及在拐弯处、分支点以及连接不同直径电缆的接线盒两端均须悬挂电缆标示牌，电缆标志牌由动力科统一设计加工，标志牌采用黑色签字笔填写，要求字迹工整清晰，内容填写齐全并与实际相符，不得有涂改。

8.井下平行敷设多根电缆的接线盒，应互相错开，接线盒附近，电缆应留有适当余量，并加装防脱装置，在倾斜巷道内悬挂的电缆必须加装防滑装置，电缆接线盒采用铁链吊挂。

电缆吊挂标准一、一般规定：1、电缆必须用吊钩悬挂，在井巷内悬挂点间距不得超过1m。

2、电缆不应悬挂在风管或水管上，不得遭受淋水。

3、电缆与压风管、供水管在巷道同侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

4、盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

5、通信和信号电缆应与电力电缆分挂在井巷的两侧，如受条件所限，在巷道内应敷设在电力电缆上方0.1m以上的地方。

6、高、低压电力电缆敷设在巷道同侧时，高、低压电缆之间的距离应大于0.1m，高压电缆、低压电缆之间的距离不得小于50mm。

7、井下巷道内的电缆，沿线每隔200米，拐弯或分支点以及连接不同直径电缆的接线盒两端，穿墙电缆的墙的两边都应设置注有编号、用途、电压、长度和截面的标志牌。

8、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

9、电缆在电缆钩吊挂自上至下次序为：四小线、低压动力电缆、高压电缆。

二、井下巷道内吊挂标准：1、掘进及回采巷道内的电缆全部使用塑料电缆钩，皮带巷内挂在行人侧，回采面的副巷应挂在靠工作面侧。

有条件时，通讯、监控、信号线分钩悬挂；电缆多时，通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在最上方小电缆钩内，尼纶扎带绑扎间距0.5米。

固定电缆钩的钢绞线距顶板0.1m。

在巷道顶部拉一条细钢绞线，照明线用尼纶扎带固定在钢绞线上，照明缆线必须成一条直线，拐弯处要求直角拐弯，不得出现缆线松弛现象。

2、轨道巷内电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用专门制作的小电缆钩沿顶板水平吊挂，小电缆钩用两道细钢绞线固定，距顶板50mm，自右至左依次为信号、监控、通讯。

动力电缆贴帮用电缆钩吊挂，电缆间距一致。

照明缆线同上。

3、一采区回风巷电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在动力电缆上方0.1米处。

动力电缆用电缆钩吊挂在行帮，电缆间距一致。

后部架棚段沿棚梁弧段安设细钢绞线，四小线用尼纶扎带绑扎在一起，固定在一根钢绞线上，其余动力电缆一条钢绞线固定一根电缆，间距一致。

电缆吊挂标准及管理规定模版第一章总则第一条为规范电缆吊挂作业，保障生产安全，提高工作效率，制定本标准及管理规定。

第二条本标准及管理规定适用于所有进行电缆吊挂作业的单位和人员。

第三条电缆吊挂应遵循“安全第一、预防为主、综合治理”的原则。

第四条电缆吊挂作业应严格按照国家相关法律法规和安全生产标准执行。

第五条电缆吊挂作业应根据实际情况，制定专门的操作规程和工作方案。

执行人员应熟悉和掌握相应的技术要求和操作规程。

第六条电缆吊挂作业应设专人负责，为吊挂作业提供技术支持、技术指导和安全监督。

第七条电缆吊挂作业必须进行技术交底，并对相关人员进行培训。

第八条电缆吊挂作业时，应设置有效的安全防护措施，确保吊挂作业的安全进行。

第九条对不符合本标准及管理规定的电缆吊挂作业，应及时制定整改措施，并进行整改。

第十条电缆吊挂作业应建立相应的档案和记录，确保吊挂作业的连续性和可追溯性。

第二章电缆吊挂的技术要求第十一条电缆吊挂作业应遵循以下技术要求：1. 吊挂作业应按照电缆的类型和规格进行，严禁随意改变吊挂方式和方法。

2. 吊挂作业应遵循库房管理要求，确保电缆的分类、码放和整理。

3. 吊挂设备和工具应符合国家相关标准，保证吊挂作业的安全进行。

4. 吊挂作业应根据实际情况，选择合适的吊装方式，并采取必要的保护措施，防止电缆受损。

5. 吊挂过程中应严格控制吊挂速度和吊挂力度，避免对电缆产生过大的影响。

6. 吊装过程中应注意吊挂的稳定性和平衡性，避免吊装时发生倾斜和偏移。

7. 吊挂作业结束后，应对吊挂电缆的情况进行检查，确保电缆的完好性和安全性。

第十二条电缆吊挂作业应注意以下安全事项：1. 严禁在吊挂作业时穿戴松散的衣物和饰物，确保人员的安全。

2. 电缆吊挂作业中，严禁站立在电缆下方，防止电缆掉落造成伤害。

3. 吊挂作业过程中，严禁忽视周边环境的安全，防止意外伤害的发生。

4. 在电缆吊挂作业中，应注意防止电缆与其他物体产生摩擦和碰撞，防止电缆受损。
