卷材防水屋面基本构造

卷材防水屋面细部构造常规防水卷材细部构造1、天沟天沟、檐沟与屋面交接处的附加层卷材宜空铺，空铺宽度为200mm。

见下图：图4.1.1-1 檐沟构造屋面2、无组织排水檐口无组织排水檐口800mm范围内的卷材应采用满贴法，卷材收头应固定密封。

见下图：图4.1.1-2 无组织排水檐口3、女儿墙泛水①墙体为砖墙做法，见下图：图4.1.1-3 有压顶卷材泛水收头墙体为砖墙时，卷材可直接铺至女儿墙压顶下，用压条钉压固定，并用密封材料封闭严格。

压顶应做防水处理。

②砖墙女儿墙高度大于600mm时，做法见下图：图4.1.1-4 砖墙卷材泛水收头当砖墙女儿墙高度大于600时，可将卷材压入砖墙凹槽内固定密封，凹槽距屋面找平层高度应大于250，凹槽上部的墙体应做防水处理。

③墙体为混凝土时，做法见下图：图4.1.1-5 混凝土墙卷材泛水收头墙体为混凝土墙时，卷材的收头可采用金属压条钉压，并用密封材料封严。

4、变形缝变形缝内宜填充泡沫塑料，并用卷材封盖，顶部加扣混凝土盖板或金属盖板，见下图：图4.1.1-6 变形缝防水构造图4.1.1-7 高低跨变形缝密封材料5、水落口水落口周围直径500mm 范围内排水坡度不小于5%，并应用防水涂料密封，其厚度不小于2mm 。

水落口杯与基层接触处，应留宽度20mm 、深20mm 凹槽。

嵌填密封材料。

水落口图4.1.1-8 横式水落口卷材防水层图4.1.1-9 直式水落口6、伸出屋面管道Array图4.1.1-10 伸出屋面管道注：伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料。

防水层收头处应用金属箍箍紧，并用密封材料封严。

注：屋面垂直出入口防水层收头，应压在混凝土压顶圈下。

卷材防水层附加层混凝土压顶圈人孔盖图4.1.1-11 垂直出入口注：水平出入口防水层收头，应压在混凝土踏步下，防水层的泛水应设护墙。

图4.1.1-12 水平出入口护墙附加层踏步卷材防水层外径Φ32镀锌薄壁钢管或塑料管插至保温层底在找平层图4.1.1-13 排汽屋面出汽孔注：找平层的分隔缝兼做排汽道时宜加宽至30，并纵横贯通。

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

卷材防水屋面的基本构造层次
屋面防水是建筑物的重要组成部分，它不仅能够有效地防止雨水渗入，而且还能够提高建筑物的外观美观度。

卷材防水屋面是一种常见的防
水屋面，它的基本构造层次包括：
首先是基层，它是屋面防水的基础，一般由混凝土或砖石组成，其表
面要平整、光滑，以保证卷材防水屋面的正常施工。

其次是防水层，它是卷材防水屋面的核心，一般由高分子防水卷材组成，其厚度一般为1.2mm-2.0mm，具有良好的防水性能，能够有效地防止雨水渗入。

接着是保护层，它是卷材防水屋面的表面层，一般由石膏板、瓷砖等
材料组成，其表面要光滑、平整，以保证卷材防水屋面的外观美观度。

最后是排水层，它是卷材防水屋面的最外层，一般由铝合金排水板组成，其表面要光滑、平整，以保证雨水能够有效地排出。

总之，卷材防水屋面的基本构造层次包括基层、防水层、保护层和排
水层，它们的正确施工和维护能够有效地防止雨水渗入，提高建筑物
的外观美观度。

卷材屋面的构造组成
卷材屋面是一种常见的屋面构造方式，其构造组成主要包括以下几个层次：
1. 结构层：结构层是屋面的基础，一般采用混凝土、钢材等材料制成。

它承受着屋面上的各种荷载，包括重力、风荷载、雪荷载等，因此需要具有足够的强度和稳定性。

2. 找平层：找平层的作用是使卷材屋面的防水层能够平整地铺设在其上，避免出现空鼓、裂缝等现象。

找平层一般采用水泥砂浆、细石混凝土等材料制成，其表面平整、光滑、无裂缝。

3. 防水层：防水层是卷材屋面的核心部分，其作用是防止雨水、雪水等水分渗透进建筑物内部，保证建筑物的正常使用。

防水层一般采用高分子卷材、沥青卷材等防水材料制成，其铺设应严密、平整、无气泡。

4. 保护层：保护层的作用是保护防水层免受紫外线、氧化等因素的损害，延长防水材料的使用寿命。

保护层一般采用水泥砂浆、细石混凝土等材料制成，其表面需要平整、光滑、无裂缝。

5. 面层：面层是屋面的最外层，其作用是抵抗外界环境的影响，如风雨、冰雹等。

面层材料的选择应根据具体的使用环境和要求而定，一般采用瓷砖、地坪漆等材料制成。

以上是卷材屋面的构造组成，每一层都有其独特的作用和要求，共同保证了屋面的质量和安全性。

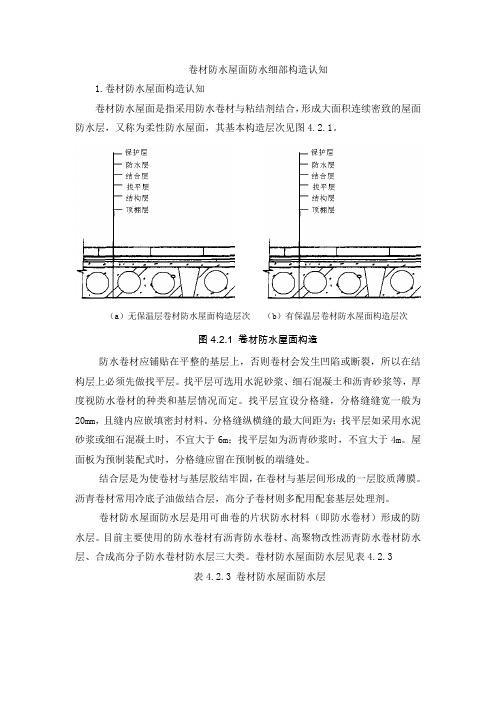

卷材防水屋面防水细部构造认知1.卷材防水屋面构造认知卷材防水屋面是指采用防水卷材与粘结剂结合，形成大面积连续密致的屋面防水层，又称为柔性防水屋面，其基本构造层次见图4.2.1。

（a）无保温层卷材防水屋面构造层次（b）有保温层卷材防水屋面构造层次图4.2.1 卷材防水屋面构造防水卷材应铺贴在平整的基层上，否则卷材会发生凹陷或断裂，所以在结构层上必须先做找平层。

找平层可选用水泥砂浆、细石混凝土和沥青砂浆等，厚度视防水卷材的种类和基层情况而定。

找平层宜设分格缝，分格缝缝宽一般为20mm，且缝内应嵌填密封材料。

分格缝纵横缝的最大间距为：找平层如采用水泥砂浆或细石混凝土时，不宜大于6m；找平层如为沥青砂浆时，不宜大于4m。

屋面板为预制装配式时，分格缝应留在预制板的端缝处。

结合层是为使卷材与基层胶结牢固，在卷材与基层间形成的一层胶质薄膜。

沥青卷材常用冷底子油做结合层，高分子卷材则多配用配套基层处理剂。

卷材防水屋面防水层是用可曲卷的片状防水材料（即防水卷材）形成的防水层。

目前主要使用的防水卷材有沥青防水卷材、高聚物改性沥青防水卷材防水层、合成高分子防水卷材防水层三大类。

卷材防水屋面防水层见表4.2.3表4.2.3 卷材防水屋面防水层沥青防水卷材防水层是用沥青防水卷材作为防水材料的防水层。

沥青防水卷材是用原纸、纤维毡等胎体材料浸涂沥青后，然后用高软化点石油沥青涂盖油纸两边，再在表面撒布粉状、粒状或片状隔离材料制成可卷曲的片状防水材料。

沥青防水卷材品种多、产量大。

高聚物改性沥青防水卷材的应用已是目前我国发展的主要卷材品种。

改性沥青与传统的氧化沥青相比，其使用温度区间大，制成的卷材光洁柔软、高温不淌、低温不裂。

弹性体改性沥青防水卷材是以苯乙烯－丁二烯－苯乙烯（SBS）热塑性弹性体作改性剂的沥青侵渍基胎（玻纤毡、聚酯毡），并涂盖两面，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的防水卷材，简称SBS防水卷材。

卷材防水屋面泛水的构造做法一、确定泛水位置在进行卷材防水屋面泛水构造施工前，首先需要根据设计图纸确定泛水位置，并做好相应的标记。

同时，需要了解泛水高度、防水层做法等具体情况，以便合理安排施工工艺。

二、基层处理在进行泛水构造施工前，需要对基层进行处理。

首先，需要清除基层表面的杂物、油污等，并检查基层是否平整、干燥。

对于存在缺陷的基层，需要进行修补、找平处理，以确保基层质量符合施工要求。

三、附加层处理在基层处理完毕后，需要在泛水位置的基层上铺设一层附加层材料。

常用的附加层材料有沥青防水卷材、高分子防水卷材等。

根据设计要求选择合适的附加层材料，并按要求进行铺设。

四、铺贴泛水卷材在附加层铺设完毕后，开始铺贴泛水卷材。

首先，需要根据设计要求选择合适的防水卷材，如沥青防水卷材、高分子防水卷材等。

然后，按照卷材的搭接宽度，将卷材一端固定在墙面上，并展开卷材铺贴至屋面部分。

在铺贴过程中，需要确保卷材与基层紧密贴合，无褶皱、起泡等现象。

五、泛水收头固定密封在泛水卷材铺贴完毕后，需要对泛水收头进行固定密封处理。

首先，将泛水收头固定在墙面上，并使用密封材料进行密封处理。

密封材料应与卷材相容，以保证密封效果。

同时，需要确保泛水收头与墙面连接处无缝隙，以防止渗漏现象发生。

六、涂抹保护层为了保护防水层不受外界因素的影响，需要在泛水构造施工完毕后涂抹保护层。

保护层材料应根据设计要求选择，常用的有水泥砂浆、防水涂料等。

涂抹保护层时，应确保其与防水层紧密贴合，无空鼓、裂缝等现象。

同时，应控制保护层的厚度，以满足设计要求。

七、检查验收最后，需要对泛水构造进行全面检查验收。

检查内容包括泛水高度、防水层质量、密封效果等方面。

在检查过程中发现问题应及时处理整改。

同时，应按照相关规范要求进行淋水试验或雨后检查等，以确保泛水构造的防水效果达到设计要求。

试述卷材屋面各构造层的作用及做法
卷材屋面是一种应用广泛、成本低廉的屋顶覆盖材料。

它由多层不同材质组成，每层都有重要的作用。

在本文中，我们将试述卷材屋面各构造层的作用及做法，帮助大家更好地了解卷材屋面的构造。

一、底层
底层是卷材屋面的主要承载层，它的主要作用是加固屋顶基层，防止水泄漏。

底层应采用高强度的短纤维材料，如玻璃纤维或有机纤维。

常见的底层还包括防水膜和隔热层。

在铺设底层时，应确保无波浪、平整、牢固。

二、中间层
中间层是卷材屋面的防水层，其主要作用是防止水渗漏。

中间层一般采用柔性
的材料，如沥青纸、聚合物、橡胶或聚乙烯薄膜等。

中间层应完全贴合底层，并用热风焊接器加固。

如果材料不均匀或受到撕裂，则会影响防水层的质量。

三、面层
面层是卷材屋面的表面覆盖层，可提供美观的外观和保护中间层。

面层材料通
常是矿物质表面涂料或彩钢板，也可以采用聚乙烯或聚氯乙烯等合成材料。

在铺设面层时，应确保材料均匀，没有漏涂或未铺设的区域。

四、辅助材料
辅助材料包括焊接条、金属边缘、防水沥青胶带和楼梯闸页等，它们是为了加
强屋面的结构完整性而存在。

焊接条应置于中间层和面层之间，金属边缘应置于屋面周边以防止进水，防水沥青胶带则是用于密封裂缝和连接处。

综上所述，卷材屋面是一种简单而有效的屋顶覆盖材料。

卷材屋面的质量取决于各个构造层的质量。

因此，铺设卷材屋面的过程必须符合规范，每个层次都必须正确铺设和合理施工。

只有这样才能为建筑物提供完美的防水保护。

卷材防水屋面的构造组成
一、结构层
结构层是屋面的承重主体，主要承受屋面荷载并传递给下一层结构。

在卷材防水屋面中，结构层通常采用钢筋混凝土板或钢结构板。

二、找平层
找平层主要用于找平结构层，使卷材防水层能够平整地铺设在其上。

找平层一般采用水泥砂浆或细石混凝土，厚度根据结构层平整度确定。

三、隔离层
隔离层主要用于隔离结构层和防水层，避免两者直接接触，从而防止结构层中的水分和热量对防水层产生影响。

隔离层一般采用油毡、纸胎沥青等材料。

四、防水层
防水层是卷材防水屋面的核心组成部分，主要承担防水的功能。

防水层一般采用高分子卷材如三元乙丙橡胶、聚氯乙烯等，或沥青卷材如改性沥青等。

五、保护层
保护层主要用于保护防水层，防止其受到阳光、风化、外力等因素的破坏。

保护层一般采用水泥砂浆、细石混凝土等材料。

六、面层
面层主要用于保护保护层和装饰屋面，防止保护层受到外界因素的影响。

面层一般采用水泥砂浆、细石混凝土等材料，也可采用水泥基涂膜等防水涂料。

七、保温层
保温层主要用于保温隔热，减少屋面温度变化对防水层的影响。

保温层一般采用珍珠岩、蛭石等轻质保温材料。

八、找坡层（排水层）
找坡层主要用于找坡排水，使屋面雨水能够顺利排出。

找坡层一般采用水泥砂浆、细石混凝土等材料，也可采用轻质保温材料进行兼做找坡层的保温层。

同时设置排水口、排水沟或者排水管道等排水设施，以加快雨水的排出速度。
