Site Master 是无线运营、承包以及安装商的传输线天溃线Snap-in Field 可替代的电池位置ＲＳ－２３２接口通过串口线将仪表或计算机存储的数据分别下载到计算机或仪表中，以便进一步分析。
也可以通过它进行自动控制和收集野外数据。
高分辨率大屏幕显示标准 VGA (640x480) 或彩色ＳＴＮ（可选６４０ｘ４８０）对比度可调和背景灯能力，使得在各种光线条件下都很容易实现清晰可见。
坚固的外壳设计坚固、轻巧并高度紧凑的外壳，非常适合手持操作和环境恶劣的野外环境。
键盘特殊的橡胶膜设计能在潮湿和干旱的环境中使用。
功能键四个专用的功能键简化了测量任务。
外部直流电源接口多用户界面多语言界面：中文、英文、法文、德文、日文、西班牙文。
存储和调用显示多达２００存储空间。
图文数据标记和自动时间／日期标签极大地简化了数据管理。
限制线可对测量设置简单通过／失败限制线或高、低标记线。
标记６个标记使得更多测量变得方便。
存储和调用设置设置快速可重复的测量S332D 型号 - 20S331D 型号 - 25T1/E1接收／发射接口(Ｓ３３１Ｄ 带选件５０ )外部触发及参考输入 传输及天溃线分析接口频谱仪和功率计接口软键直接的软键和用户界面。
节约成本并且提高了质量无线市场激烈竞争要求运营商降低每个基站的维护开销。
Ｓｉｔｅ Ｍａｓｔｅｒ的频域反射计（ＦＤＲ）技术，使得您使用Ｓｉｔｅ Ｍａｓｔｅｒ在重大故障发生前，就可以发现细小的、难于确认的问题，打破了传统的故障之后再修理的维护方法。
６０－８０％的基站典型故障都是由于有问题的电缆、连接头和天线引起的。
当电缆／天线被潮化或被损坏或放置不当，Ｓｉｔｅ Ｍａｓｔｅｒ 能够及时地发现问题。
天线劣化将减少蜂窝覆盖甚至导致掉话。
Ｓｉｔｅ Ｍａｓｔｅｒ 能够数秒钟之内在地面就能精确定位天线故障而不用爬到塔上去了。
密封条安装得不好的话将腐蚀连接头，如果没有被发现的话会逐渐损坏昂贵的同轴电缆。
WILTRON SITE MASTE S331测试仪使用指南一、Site Master 331测试仪操作键示图二、测试仪表预调1. 选择频率范围-按ON按钮打开SiteMaster。
-按FREQ 软键。
-然后按F1 软键。
-输入天线系统的下限（“Lower”）频率MHz值，按ENTER键。
-再按F2 软键。
-输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。
-在显示区域显示新的开始与结束值的地方检查频率数值范围FREQ scale。
-按MAIN 软键进入主菜单。
2. 测试仪表较准Open---开路器Short---短路器Load---负载器-将测试口扩充电缆（the test port extension cable）连到测试端口。
-按START CAL 键。
-连接标记为“OPEN”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接标记为“SHORT”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接“PRECISION LOAD ”（负载器）到测试扩充电缆的末端，然后按ENTER。
Result: 测量后，“Measuring LOAD”的信息显示在屏幕上，“Calculating”显示约8秒-校准完毕后, 从测试扩充电缆取下“PRECISION LOAD”器。
3. 输入天馈线的参数-按DIST 软键。
-按MORE 软键。
-按LOSS 键。
-输入要测试的天馈线类型的每米的损耗dB值(see Table 23) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。
-再按PROP V 软键。
-输入relative velocity (see Table 23) 测试天馈线的类型，然后按ENTER键。

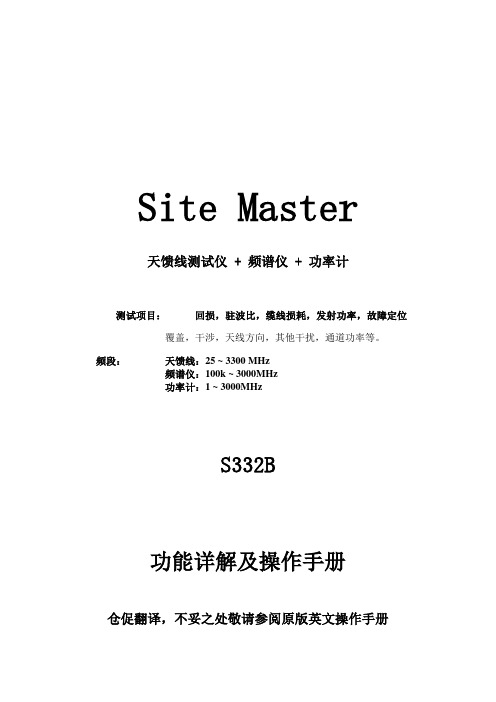

Site Master天馈线测试仪 + 频谱仪 + 功率计测试项目：回损，驻波比，缆线损耗，发射功率，故障定位覆盖，干涉，天线方向，其他干扰，通道功率等。
频段：天馈线：25 ~ 3300 MHz频谱仪：100k ~ 3000MHz功率计：1 ~ 3000MHzS332B功能详解及操作手册仓促翻译，不妥之处敬请参阅原版英文操作手册索引内容页数一.Site Master介绍………………………………………………………..1-11.1 简介…………………………………………………………………1-11.2 描述…………………………………………………………………1-11.3 标准附件……………………………………………………………1-11.4 选件………………………………………………………………….1-2 1.5 可选件……………………………………………………………… 1-2 1.6 性能指标…………………………………………………………… 1-3 1.7 维护事项…………………………………………………………… 1-6 1.8 校准…………………………………………………………………. 1-7 1.9 年校…………………………………………………………………. 1-7二.开始…………….………………………………………………………..2-12.1 简介………………………………………………………………….2-1 2.2 给新电池充电………………………………………………………2-1给装在Site Master上新电池充电………………………..2-1用选件充电器给新电池冲电……………………………..2-12.3 充电指示灯…………………………………………………………2-22.4 给NIMH电池放电………………………………………………….2-32.5 电池寿命…………………………………………………………...2-3 2.6 处理电池注意事项………………………………………………..2-3三.功能和操作……………………………………………………………..3-13.1 简介………………………………………………………………….3-1 3.2 前面板……………………………………………………………….3-1 3.3 测试连接头面板……………………………………………………3-2 3.4 控制硬键…………………………………………………………….3-3 3.5 软键………………………………………………………………….3-6 3.6 功率监视选单………………………………………………………3-18 3.7 打印………………………………………………………………….3-19打印屏幕……………………………………………………3-19打印机开关设置……………………………………………3-20 3.8 符号………………………………………………………………….3-21 3.9 自检………………………………………………………………….3-21 3.10 出错代码…………………………………………………………….3-22自检出错代码……………………………………………….3-22范围出错代码……………………………………………….3-23 3.11 使用软包…………………………………………………………….3-25四.测试……………………………………………………………………….4-14.1 简介…………………………………………………………………..4-1 4.2 测试功能……………………………………………………………..4-1 4.3 开机步骤……………………………………………………………..4-2 4.4 校准步骤……………………………………………………………..4-2选择频率范围………………………………………………..4-3执行校准……………………………………………………...4-3储存初始设置………………………………………………..4-4调回初始设置………………………………………………..4-4储存测试结果到内存……………………………………….4-4将内存测试结果调回屏幕显示…………………………….4-4 4.5 回损/驻波比和缆线损耗测试………………………………………4-6需要设备………………………………………………………4-6被测体指标……………………………………………………4-6过程步骤………………………………………………………4-6选择测试模式…………………………………………………4-6选择频率范围…………………………………………………4-6 作校准………………………………………………………………….4-7 缆线回损/驻波比测试………………………………………..4-8设置报警线……………………………………………………4-8设置游标………………………………………………………4-9 4.6 缆线损耗测试………………………………………………………..4-10设置屏幕座标的上下值…………………………………….4-10设置游标……………………………………………………...4-11 4.7 DTF(故障定位)测试…………………………………………………4-12需要设备………………………………………………………4-12被测体指标……………………………………………………4-12过程步骤………………………………………………………4-12选择测试模式………………………………………………..4-12作校准…………………………………………………………4-13DTF测试(定缆线长度)………………………………………4-14设置屏幕座标的上下值…………………………………….4-14设置游标……………………………………………………..4-14DTF测试(定缆线的质量)…………………………………..4-16设置屏幕座标的上下值……………………………………4-16设置游标…………………………………………………….4-16 4.8 作功率测试………………………………………………………….4-18进入功率监视模式…………………………………………………4-18 将功率模式归零…………………………………………….4-18测试高输入功率值………………………………………….4-18将功率用dBm或瓦显示…………………………………….4-18显示相对功率值…………………………………………….4-18 4.9 频谱仪……………………………………………………………….4-19 4.10 举例- 测试900兆赫兹信号………………………………………...4-19进入频谱仪模式…………………………………………….4-19设置中心频率……………………………………………….4-19设置频率量程……………………………………………….4-20设置游标……………………………………………………..4-20设置参考电平………………………………………………..4-21五.软件工具及程序…………………………………………………………5-15.1 简述…………………………………………………………………..5-1 5.2 配置要求…………………………………………………………….5-1 5.3 通讯端口设置……………………………………………………….5-1改变串口设置-Windows 95/98/NT……………………….5-15.4 安装软件…………………………………………………………….5-3 5.5 接收从Site Master传来的测试结果………………………………5.3接收多个测试结果到数据库………………………………5-4接收单个或多个结果到电脑屏幕…………………………5-45.6 程序操作……………………………………………………………..5-5 5.7 故障定位软件………………………………………………………..5-5 5.8Smith图软件…………………………………………………………5-5 5.9将测试结果存为Windows Metafile格式…………………………5-6 5.10 将测试结果存为数据表格格式(Spreadsheet)………………….5-65.11 将测试结果存入数据库……………………………………………5-65.12 比较测试结果(Drag-n-Drop)………………………………………5-6 5.13 打印………………………………………………………………….5-7六.参考数据附页………………………………………………………….A-16.1 同轴缆线技术规格……………………………………………….A-1-8第二章. 开始1.1简介交货时的Site Master 的NiMH (Nickel Metal Hydride) 电池是没有充电的，在使用Site Master 之前，必须要对电池进行三个小时的充电，可在Site Mster上充或用外置充电器充。
Sitemaster S331D快速操作指南一、频率扫描驻波比测量频率扫描驻波比测量是天馈线测量中最基本的测量项目。
开机并设定操作语言操作步骤：1，按显示屏幕下方的MODE键.2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－驻波比，按ENTER键（曲线设置和数据输入键区，面板右方）.3，按FREQ/DIST键（测试状态设置键区，显示屏幕下方）。
然后按软菜单键选择F1，按数字键（曲线设置和数据输入键区，面板右方）并根据测量要求输入测量起始频率，以MHz为单位，以ENTER键结束。
选择F2，并根据测量要求输入测量终止频率。
4，按START CAL键（数字3键，曲线设置和数据输入键区，面板右方），并按照屏幕上的操作提示，依次将校准件上的OPEN/SHORT/LOAD连接到延伸电缆的端口上，每次以ENTER结束（如果使用自动校准件，则只需要连接一次并按ENTER键）。
直到屏幕右上角出现CAL ON字样。
5，将校准件取下，将测量延伸电缆的端口连接到被测天馈线的端口上，按AUTO SCALE 键（数字4键，曲线设置和数据输入键区，面板右方）。
得到测量曲线。
6，需要标记测量曲线上的某些关键数据点，按MARKER键（数字8键，曲线设置和数据输入键区，面板右方），再按软菜单键选择M1（或Mn）。
继续按软菜单键选择“编辑”。
可以直接键入需要读出的频率点，或者使用上下箭头键，移动光标位置。
以ENTER键结束。
光标读数在显示屏幕靠下的位置。
7，若需要存储测量曲线，按SAVE DISPLAY键（数字9键，曲线设置和数据输入键区，面板右方），按两次选定的软菜单键选择字母，重复直到完成文件名称输入，按ENTER键结束。
二、频率扫描回波损耗测量和电缆损耗测量操作步骤：1，按MODE键（测试状态设置键区，显示屏幕下方）2，用上下箭头键（曲线设置和数据输入键区，面板右方）选择屏幕上显示的，频率－回波损耗，按ENTER键（曲线设置和数据输入键区，面板右方）3，以下步骤与频率扫描驻波比测量步骤3～5相同。
Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19 自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22 电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24 在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6 设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7 保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8 保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9 改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11 使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3 系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位（DTF）传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2 邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介………………………………………………………… 7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2 通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3 使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4 曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1 样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。
