APL-I皮带(张力)监控保护装置说明书说课材料

第一章概述APL-I型皮带张力监控保护装置是矿用隔爆兼本质安全型,适用于煤矿井下环境的皮带输送设备保护装置,96年获国家专利.是带式输送机必备的可靠的测力计,可实现皮带张力下降保护,皮带张力重锤落地保护.我厂通过大量调查研究表明,皮带的打滑、跑偏、纵撕、断带等故障的主要原因,都是因为运输机皮带的张力值调整的不理想,使用该仪器可以有效的降低或避免上述故障的发生率,从而更有效的保护皮带.该装置可广泛应用于各类皮带输送机.由张力/断带传感器、跑偏传感器、速度传感器、温度传感器、烟雾传感器、煤位传感器、急停传感器、纵裂传感器、主机等几部分组成.张力传感器由SYZ系列拉压式电阻应变片和无感无容组件构成,为本质安全电路;主机采用隔爆兼本安电路设计方式,电源及外控继电器在隔爆腔内,显示及其它弱电电路在本安腔内.该产品以单片微型计算机为核心,可对皮带张力进行动静态测试,并可实现自动调整皮带张力,使输送设备在理想拉力状态下长期运行.并具有声光报警及远距离故障报警输出,过温、烟雾自动洒水灭火输出及紧急故障时停止主拖动电机输出等功能.该产品特别适用于煤矿井下使用,是保护设备及防止因皮带打滑而引起火灾事故最有效的装置.第二章技术参数与功能△防爆标志:Exdib I(150℃)△测力精度：+0.2%△测力范围：0-20t△电源：AC36V AC127V AC220V 50Hz+1Hz△功能：主机≤10W 灭火装置≤40W△环境温度：-20℃-40℃相对温度：≤98%△本安参数：力传感器电源模拟电路电源数字电路电源最大开路电压：≤15V ≤12V ≤5V最大短路电流：≤250mA ≤38mA ≤0.75A工作电流：≤50mA ≤33mA ≤0.4A△力传感器：分布电感：≤1mH分布电容：≤1uF输入、输出阻抗：≤350Ω灵敏度:1-3Mv/v精度：优于0.1%工作电压：15V 工作电流：≤50 mA△继电器接点可控电流：AC240V 7AAC125V 10AAC28V 10A△上限、下限、允许过载时间及真实值调整给定功能△具有皮带打滑保护功能△具有温度、烟雾、纵向撕裂、急停开关、机头煤位、断带检测及用户自选项等多种输入保护功能△具有自动调整皮带张力的功能△具有给定值掉电不丢失的功能△具有各种状态声光报警功能△具有通讯功能，各种运行参数可实时与中控室进行交换（为备选功能，需要请在合同中注明）△具有外报警控制接点△具备上、下限、上上限、下下限四级张力保护△具有工作和检测状态选择功能第三章型号及状态说明型号说明：状态说明：各种状态分别由指示灯显示。

顺槽皮带机液压张紧及液压卷带装置使用说明书徐州五洋液压张紧装置与液压卷带装置使用说明书目录一、产品概述 .............................................................. 1 二、安装 ..................................................................2 三、使用 (8)四、维护 (15)五、附图液压管路布管图安装总图电控系统原理图第 1 页液压张紧装置与液压卷带装置使用说明书第一部分液压张紧装置说明书产品概述一、产品概述本自控液压张紧装置与液压卷带装置是由我公司最新开发的集张紧、卷带合二为一的产品，采用一台电气控制系统和一台集成泵站控制。

即实现了各自的功能又能节约空间，使安装、使用、维护更为方便。

1.带式输送机自控液压拉紧装置是根据我国带式输送机的特点，吸取世界工业发达国家的先进技术，考虑带式输送机在工作时所需拉紧力不同，经合理的张力模型分析研究而设计的。

本拉紧装置的特点是:(1)改善带式输送机工作时输送带的动态受力效果，特别是输送带受到突变载荷时效果尤其明显。

(2)响应快。

带式输送机起动时，输送带松边会突然松弛伸长，引起“打带”、冲击等现象。

此时，拉紧装置能迅速收缩油缸，及时吸收输送带的伸长，从而大大缓和了输送带的载荷冲击，使起动过程平稳，避免发生撕、断带事故。

(3)具有断带时自动提供断带信号的保护功能。

(4)结构紧凑，占地面积小，便于安装使用。

(5)可与集控系统连接，实现整个系统的集中控制。

带式输送机自控液压拉紧装置于1992年通过原煤炭部级鉴定，现已形成系列，并已全面推广应用。

1994年获原煤炭部科技进步三等奖，1996年被原煤炭部列为重点推广项目，1999年获教育部(原国家教委)科技进步三等奖。

ZYL500J型自控液压拉紧装置适用于长距离带式输送机的张紧，主要由拉紧油缸、集成液压泵站(与卷带共用)、蓄能站、电气控制开关(与卷带共用)、张紧绞车和拉紧附件等五大部分组成。

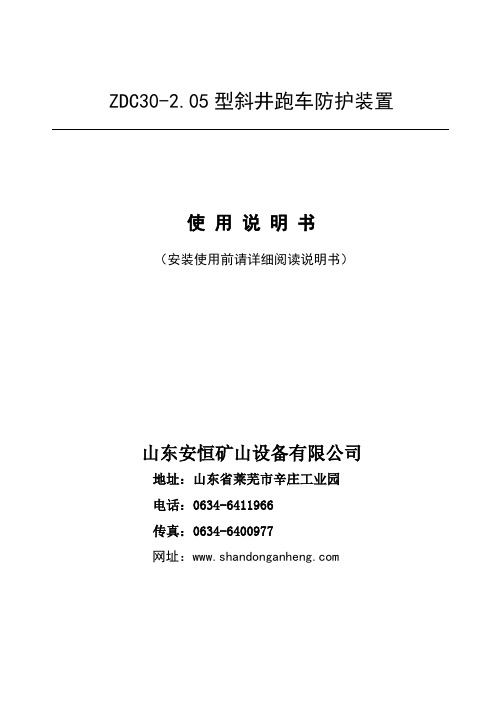

ZDC30-2.05型斜井跑车防护装置使用说明书（安装使用前请详细阅读说明书）山东安恒矿山设备有限公司地址：山东省莱芜市辛庄工业园电话：0634-6411966传真：0634-6400977网址：一设计依据1、《煤矿安全规程》、《金属非金属矿山安全规程》（以下简称《规程》）对斜巷安全设施做了如下规定：倾斜巷道内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置，上部平车场接近变坡点处安设能够防止未连挂的车辆滑入斜巷的阻车器，在变坡点下方大于1列车长度的地点，设置能防止未连挂的车辆继续往下跑车的挡车栏；2、《煤矿安全质量标准化标准及考核评级办法》规定：斜巷保护应符合《规程》规定，斜巷上、下车场及中间通道口必须使用声光行车报警装置，并有“正在行车，不准行人”的醒目标志，1.2m以上绞车的变坡点以下略大于1列车长度处的挡车装置应与绞车实现联动。

二主要功能与用途1、该装置为常闭型。

2、用途：当斜巷矿车发生跑车时，对发生跑车的矿车拦截以免发生事故。

3、适用范围：本装置可在煤矿、金属矿山、非金属矿山等所有倾角在300以下的单轨或双轨提升运输斜巷中使用。

4、斜巷跑车防护功能工作原理：见图2常闭式挡车栏图2斜井跑车防护装置示意图滑轮收放绞车收放绞车钢丝绳吸能器控制箱收放绞车控制箱绞车滑轮正在行车声光报警器不准行人1、当矿车在上车场时所有挡车栏全部处于关闭状态，当矿车下行到A1点时第一道挡车栏打开，当矿车下行到B 点时第一道挡车栏关闭，当矿车下行到A2点时第二道挡车栏打开，（3挡4挡5挡工作过程和两档相同。

2、当矿车从下车场提车时到第二挡车栏A2点时，第二道挡车栏关闭，当矿车上升到B 点时第一道挡车栏打开，当矿车上行到A1点时第一道挡车栏关闭。

本装置用传感器判断矿车在巷道的位置，PLC 作为控制核心，在绞车启动时，绞车房主控PLC 依据传感器发出的信号判断出矿车现在的位置和运行方向。

当检测出矿车的位置在某一道挡车栏预定提升点时（当矿车运行的方向相反时，该点为下降点），主控PLC 发出上提指令给该挡车栏信号控制箱，控制提升电机开始提升挡车栏；当检测矿车的位置运行到该道挡车栏设定的下降点时，主控PLC 发出下降指令给该挡车栏信号箱，控制提升电机开始下放挡车栏。

皮带保护主机使用操作说明一、皮带机开机前的检查工作皮带机开机前首先检查主机各传感器状态及操作面板各按钮是否正常，传感器正常无动作时显示屏上方传感器状态为绿色，如有红色显示说明对应的传感器为保护状态需对相应传感器进行复位，传感器复位后主机操作面板复位按钮对主机进行复位。

二、传感器保护状态的设定该主机对各传感器设置为投入和解除两种状态，在投入状态下，各传感器动作时主机发出相应的语音提示并且停止皮带运行、在解除状态下各传感器动作时主机没有语音提示、不停皮带，对皮带运行没有影响。

对传感器的保护状态设定时，需在皮带停止运行时设定，首先按设置按钮，设置按钮动作后，在显示屏下方会有“设置状态中”的显示，此时再去按投入或解除按钮，两种状态按钮动作后会有相应的投入和解除状态显示。

投入和解除两个按钮在动作时不需要长时间按住不放，只需要点动即可。

三、常见故障解除（1）传感器报警不复位；首先检查操作面板复位按钮是否正常，如果正常则检查报警故障相应的传感器自身是否一直处于动作状态。

（2）皮带机不起动；首先检查皮带机控制开关是否正常，如果正常则检查控制主机内部继电器（1#、3#）是否处于动作状态，如果开关、控制输出继电器均正常则检查控制主机与开关之间的控制连接电缆线。

（3）操作面板按钮不起作用；该情况下说明按钮输入信号没有输出到PLC,检查主机内部本安电源模块是否正常（有DC12V电压输出），如果正常则检查本安电源模块输入输出端保险管是否正常。

（4）显示屏黑屏不能开车；显示器供电电源为开关电源，内部继电器供电电源也为开关电源，出现该情况检查开关电源的输出电压是否为DC24V，及开关电源输入输出的保险管是否正常。

（5）保护状态更改不了；首先检查对应的按钮是否正常，如果正常的话按钮动作时PLC相应指示灯会闪烁，如果常亮说明按钮动作后没有复位则需要更换按钮。

系统配置明细表序号皮带机名称电机启动器型号、数量、通讯方式长度显示控制箱速度温度扩音电话跑偏闭锁堆煤煤位烟雾洒水阀撕裂涨力备注1一、系统组成由四部分组成：（一）、集控中心软、硬件设备；（二）、传输系统线缆、接插件、设备；（三）、皮带机启动控制设备（带RS485接口）；（四）、皮带机综合保护传感器。

图1 系统保护示意图序号产品名称及型号简单介绍1 KHP191煤矿用带式输送机保护装置产品介绍：主要用于煤矿井下的皮带远程控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。

通过组网可实现地面集中开停皮带。

●控制电路的核心器件采用西门子PLC，并设计了完善的软、硬件抗干扰隔离措施。

●该装置能对运输线上的多达45台胶带输送机进行集中控制；●能对单台输送机进行手动控制；●具有煤仓高、低煤位保护，机头下堆煤保护、皮带打滑、双向急停、跑偏、撕裂、超温、洒水、烟雾等多种故障保护、语音报警、数字显示功能；整条运输线的多台控制器能进行计算机通讯，维修人员可在任何一台的显示器上查看全部或任何一部皮带机的运转情况。

2 GWP100矿用本质安全型温度传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸性气体中，与皮带机控制器配合使用，用于检测皮带表温度、减速箱体、电动机壳体等温度控制。

二、技术参数：防爆型式矿用本质安全型"EXibI"工作电压DC12-24V工作电流 15mA测量范围0-100℃输出继电器输出：一个常开,一个常闭;模拟量4-20mA电流输出电缆最大外径Ф11mm外壳防护等级 IP54外形尺寸及重量98×40×40mm;0.6Kg34 GVD28矿用本安型纵向撕裂传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中，也适用于地面恶劣环境。

与胶带机成套电气控制装置配套使用时，用作胶带机胶带纵向撕裂检测与保护。

二、主要技术参数1、灵敏度：a.传感器在124mm×124mm面积上接受重量为400g±100g的物料时，输出阻值应≤200Ω。

ZBJW矿用无极绳绞车综合保护装置与主机〔执行标准：Q/ZCS005-2007、Q/ZCS006-2007〕使用说明书邹城市世纪矿山机电XX20XX 8月20日一、概述1、ZBJW矿用无极绳绞车综合保护装置〔以下简称保护装置〕用于煤矿井下无极绳绞车运输的保护，具有绞车速度显示，绞车牵引车位置显示，正反向起动，沿线急停闭锁，机头机尾防止过卷，语音广播报警以与岔道弯道报警功能。

2、保护装置配置表见表1：表13、保护装置的型号与其含义：ZB JW无极绳绞车保护装置4、保护装置主机的型号与其含义：ZB JW －Z主机无极绳绞车保护装置5、保护装置的执行标准是Q/ZCS006-2007《ZBJW矿用绞车无极绳综合保护装置企业标准》，保护装置主机的执行标准是Q/ZCS005-2007《ZBJW-Z矿用绞车无极绳综合保护装置主机企业标准》。

二、主要技术参数和正常工作条件1、保护装置主机主要技术参数见表2。

表2：1〕气压不小于86~106KPa；2〕环境温度：0℃～＋40℃；3〕周围空气相对湿度不大于95%〔20℃±5℃〕；5〕没有强烈震动和颠簸的场所；6〕煤矿井下允许含有爆炸性混合物，无足以腐蚀破坏金属壳体与电气绝缘性能的气体。

三、保护装置组成与安装示意图〔一〕保护装置由以下五部分组成：1、矿用无极绳绞车综合保护装置主机：采用小型一体化可编程控制器为控制核心，配以10.4"彩色液晶显示屏；2、矿用本安型速度传感器：霍尔开关式，固定于绞车压绳轮装置出绳口附近，将绞车运转的速度状态以方波的形式传递给主机；3、矿用本安型过卷开关：绞车机头和机尾各安装一台，防止牵引车超程而发生过卷；另一台安装在离机头较近的位置，作为位置显示校准的原点开关；4、矿用隔爆兼本质安全型语音灯光报警装置〔Ⅱ型〕：绞车沿线布置，起到急停闭锁绞车的作用，同时能打点、通话、广播语音报警，一般在绞车沿线每隔50－100米安装一台；5、矿用隔爆兼本质安全型语音灯光报警装置〔Ⅲ型〕：安装于岔道口、弯道、坡度较大的上下坡位置，牵引车经过时发出“正在行车，不准行人〞的警示，提醒行人注意避让。

安装使用前，请仔细阅读产品使用说明书KHP165带式输送机保护装置主机使用说明书邹城兖煤明兴达机电设备有限公司KHP165带式输送机保护装置主机1概述KHP165带式输送机保护装置主机是根据国家煤炭部关于完善井下带式运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的带式机综合保护器进行了优化和改进；同时听取了大量的用户意见，使本装置的可靠性、密封性和操作方便性与现有同类产品相比较都有了不同程度的提高。

本主机适用于具有爆炸性气体和煤尘的煤矿井下、露天煤矿、选煤厂的胶带运输系统中，有以下几个特点。

a)本产品具有语音故障报警和运行状态显示功能。

该主机在传感器方面尽可能地使用无源传感器，大大方便了安装、同时也增强了装置的抗干扰性能。

b)本主机增强了静噪电路使声音更加清晰、洪亮、无背景噪声。

c)本主机的保护功能有煤位、跑偏、低速、温度、烟雾、急停、撕裂保护。

也可配接本安型电动球阀实现烟雾及超温洒水功能。

2适用环境条件a)大气压力：80kPa～110kPa ；b)环境温度：0℃～40℃；c)平均相对湿度≤95％（25℃）；d)在有甲烷、煤尘爆炸性气体混合物环境中使用；e)无足以腐蚀破坏金属壳体及电器绝缘性能的气体；3产品分类KH P 154 - Z主机登记号皮带矿用保护设备a)防爆型式: 本主机为矿用隔爆兼本质安全型，防爆标志为Exd[ib]I。

b)执行标准：MT872-2000 矿用带式输送机综合保护装置技术条件、Q/ZJZ102—2009 KXJZ127带式输送机保护装置主机企业标准。

4技术参数4.1额定输入电压: AC127;4.2最大工作电流：500mA;4.3本安参数:4.3.1U0：DC12.5V I0：600mA L0：2mH C0：2μF4.3.2短路电流稳定值：100mA4.3.3过流保护动作值：650mA4.4固态继电器输出接点容量：240V 5A4.5总功率P＜20VA；4.6尺寸、重量4.6.1外形尺寸：400mm宽×380mm高×160mm厚4.6.2重量：15Kg5技术特征5.1报警功能：本装置的报警方式为声音报警及液晶汉字显示信号报警。
