重力勘探实验报告学号：班号： 061123：梦谨指导教师：永涛目录前言 (2)实验目的 (3)实验原理 (3)磁力仪工作原理 (4)工作容及步骤 (3)实验容及步骤 (6)实验数据分析与解释 (7)评述与结论 (13)总结 (8)建议 (9)一．实验目的：1.学习磁法勘探的基本原理，会用磁力仪进行简单的勘探；2.根据勘探的结果，能够反演出地下物体的基本形态和特征。
二．实验原理磁法勘探是利用地壳各种岩（矿）石间的磁性差异所引起的磁场变化（磁异常）来寻找有用矿产资源合查明隐伏地质构造的一种物探方法。
自然界的岩石和矿石具有不同磁性，可以产生各不相同的磁场，它使地球磁场在局部地区发生变化，出现地磁异常。
利用仪器发现和研究这些磁异常，进而寻找磁性矿体和研究地质构造的方法称为磁法勘探。
磁法勘探是常用的地球物理勘探方法之图1 磁异常示意图一，它包括地面、航空、海洋磁法勘探及井中磁测等。
磁法勘探主要用来寻找和勘探有关矿产（如铁矿、铅锌矿、铜锦矿等）、进行地质填图、研究与油气有关的地质构造及构造等问题。
三．磁力仪的工作原理磁力仪按其测量的地磁场参数及其量值，可分为：相对测量仪器和绝对测量仪器。
从使用磁力仪的领域来看，可分为：地面磁力仪，航空磁力仪，海洋磁力仪及井中磁力仪。
下面重点介绍电子式磁力仪中的质子磁力仪。
（1）性能指标图3-6 GSM-19T型质子磁力仪主要技术指标如下：灵敏度：0.05nT分辨率：0.01nT绝对精度：±0.2nT动态围：20000到120000nT梯度容差：>7000nT/m采样率： 3秒至60 秒可选温飘：0.0025nT/°C（环境温度为0到-40°C）；0.0018nT/°C（环境温度为0到+55°C）工作温度：-40℃—+55℃存储4M字节：对流动站可存209715个读数对基点站可存699050个读数对梯度测量可存174762个读数对步行磁测可存299593个读数尺寸及重量：主机223×69×240mm,重2.1Kg传感器170mm(长)×75mm(直径)，重2.2Kg（2）测量原理应用质子自旋磁矩在地磁场的作用下围绕地磁场方向做旋进运动的现象进行磁场测量。

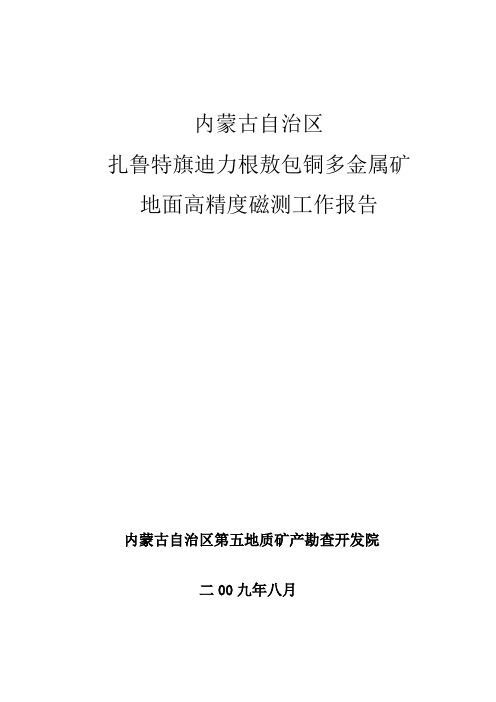

内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测工作报告内蒙古自治区第五地质矿产勘查开发院二00九年八月内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测工作报告项目负责杨斌武编写人陈栋技术负责陈栋总工程师颜世平院长吴文平工作单位内蒙古自治区第五地质矿产勘查开发院提交时间二00九年八月正文目录第一章前言 (1)一、测区概况 (1)二、工作任务 (3)第二章测区地质概况 (3)一、以往工作程度 (3)二、区域地质概况 (4)三、矿区地质概况 (5)第三章方法技术及质量评述 (5)一、使用仪器 (5)二、保证观测精度的措施 (7)三、基点选择 (7)四、测网敷设 (8)五、磁测数据质量评述 (8)六、室内工作 (9)第四章△T异常推断解释 (9)一、实测异常数据处理 (9)二、定量计算 (10)三、实测异常特征 (10)四、深部异常特征（上延） (11)五、趋势面分析异常特征 (12)六、异常综合解释 (12)第五章结论与建议 (14)附图目录图号顺序号图名1 1 内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测实际材料图2 2 内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测△T异常平面剖面图3 3 内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测△T异常平面等值线图4 4 内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测上延150米平面等值线图5 5 内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测趋势分析平面等值线图附表目录（附报告后）表号表名一内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测仪器噪声测试表二内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测探头一致性测试表三内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测仪器观测精度测试表四内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测校正点闭合测量报告五内蒙古自治区扎鲁特旗迪力根敖包铜多金属矿地面高精度磁测质量检查报告表第一章前言一、测区概况（一）测区位置及交通简况迪力根敖包测区地处扎鲁特旗境内，行政区划隶属扎鲁特旗巴雅尔吐胡硕镇，位于旗所在地鲁北镇西北，相距60Km。
磁法勘探实验总结汇报材料磁法勘探实验总结报告一、实验目的本次实验的目的是探究磁法勘探在地质勘探中的应用，了解磁法勘探仪器的使用及数据处理方法，提高实际操作和数据处理的能力。
二、实验原理磁法勘探是一种利用地球磁场或外源磁场探测地下物质的方法。
地球磁场是一个巨大的磁场，地质构造和地下矿产会对地球磁场产生扰动，从而形成不同的磁场分布。
通过测量地磁场的强度和方向变化，可以推断出地下的物质分布情况。
本实验采用了地磁法勘探仪器和磁通数据分析软件。
地磁法勘探仪器通过测量地磁场的强度和方向变化，获取地下物质的分布情况。
磁通数据分析软件用于处理并可视化地磁数据，以便进行进一步的分析和解释。
三、实验过程1. 实验准备：检查仪器及软件的正常工作状态，并进行校准。
2. 布点测量：根据实际需要，在待勘探区域布点进行测量，保证测量点的均匀分布。
3. 数据采集：使用地磁法勘探仪器进行数据采集，分别记录下每个测点的地磁场强度和方向数据。
4. 数据处理：将采集到的数据导入磁通数据分析软件，进行数据处理。
包括数据的滤波、反演和剖面绘制等。
5. 数据解释：根据剖面绘制结果，对测区进行地质解释，并得出结论。
四、实验结果与分析1. 实验结果经过数据采集和处理，我们得到了测点的地磁场强度和方向数据，并绘制出了测区的磁通剖面图。
根据剖面图，我们可以看到测区的地下物质分布情况。
2. 实验分析通过分析剖面图，我们可以发现测区存在明显的磁异常。
磁异常可能是由于地下矿产或地质构造引起的。
根据磁异常的形态和分布，我们可以初步推断测区的地质构造特征，并进一步推测可能存在的矿产类型。
五、实验总结本次实验通过磁法勘探的方法，成功地探究了地下物质的分布情况。
通过实际操作和数据处理，我们提高了实地勘探和数据解释的能力。
同时，我们也认识到磁法勘探的局限性，如受地磁场变化和地质构造复杂性的影响。
通过本次实验，在磁法勘探方面积累了实践经验，对今后的地质勘探工作有着重要的指导意义。
磁法调研报告
磁法是一种非破坏性的地质勘探方法，通过测量地下的磁场变化来获取地下岩石和矿产资源的信息。
磁法调研可以用于地质勘探、矿产勘查、地质灾害预测等领域。
磁法调研主要依赖于地下岩体的磁性差异。
根据不同的磁性，可以确定岩石的类型、厚度、延伸方向等信息。
常用的磁法仪器包括磁计、磁力仪和磁化仪。
在实际调研中，可以通过地面磁场测量、飞行磁法和井地磁法等方式进行。
磁法调研的优势在于其非破坏性和高分辨率。
与传统的地质勘探方法相比，磁法调研可以避免地质钻探等繁琐的工作，节省时间和成本。
同时，磁法调研可以提供较高的空间分辨率，可以对地下细节进行精确的勘探。
磁法调研在地热勘探中有广泛的应用。
地热能作为一种可再生能源，受到越来越多的关注。
通过磁法调研可以确定地下岩体的热导率、热扩散系数等参数，进而评估地热潜力。
磁法调研还可以检测地下的地热储层，为地热能开发提供技术支持。
磁法调研还可以用于矿产勘查。
不同类型的矿石具有不同的磁性，通过磁法调研可以确定矿床的位置、规模和性质。
例如，磁法调研可以用于找磁铁矿、磁性硫化矿等矿产的勘查。
此外，磁法调研还可以用于地质灾害预测。
地质灾害如地震、滑坡等往往与地下断层、褶皱等构造有关。
通过测量地下的磁场变化，可以发现构造的异常变化，从而预测地质灾害的潜在
风险。
总之，磁法调研是一种重要的地质勘探方法，具有广泛的应用前景。
随着磁法设备和技术的不断发展，相信磁法调研在地质勘探、矿产勘查、地热能开发等领域的应用将会越来越广泛。
地球物理勘探实习报告（磁法勘探）系别：资源勘查与土木工程系班级：地质一班姓名：黄佳伟学号：201220909135一、工区地质及地球物理概况工区表面附有土壤，下面五磁化物质，对物探测量无太大影响。
二、野外工作方法及质量评述1、测区：测区轮廓完整；含控制区和调查去；含少量已知区和验证地段测区轮廓完整；含控制区和调查去；含少量已知区和验证地段2、比例尺：区调中中小比例尺为10万到20万，大比例尺5 万至 2.5万；普查比例尺应相当与相应的地质比例尺或大1 倍；主要2.5 万至5千。
详查比例尺大于 5千3.测网、测网区调与普查应保证体现最小异常为原则，测线距不大于比区调与普查应保证体现最小异常为原则，测线距不大于比例尺例尺1 1厘米的长度，保证最小意义的异常有测线经过，详查厘米的长度，保证最小意义的异常有测线经过，详查必须保证观测结果能反映异常细节，测网尽量规则磁测精度是衡量野外磁异常观测质量的主要标志，也是确定野外工作磁测精度是衡量野外磁异常观测质量的主要标志，也是确定野外工作方法技术的依据，同时决定了工效和成本。
方法技术的依据，同时决定了工效和成本。
磁测的均方误差、磁测的均方误差精度评价原则、精度评价原则一般在区调中以有意义的弱异常的一般在区调中以有意义的弱异常的1/5 1/5至至1/6 1/6来确定，详查则根据异常来确定，详查则根据异常特征和所需等值线间隔来确定。
仪器的动态试验（1）仪器一致性的测定方法在工区内外场变化有十余 nT 的地方，选择 50~100 个点，各台仪器依次闭合观测三次以上，按（2-1）式计算出一致性均方差。
要求其小于或等于二分之一的总均方差。
式中：n为测点数；m为多台仪器观测测点总数（k×n）；k为仪器数；为点i点j号仪器观测值与该点k台仪器观测平均值之差；为仪器一致性均方差，要求；（2）仪器噪声水平的标定方法在工区内选一磁场平稳、不受人文干扰影响的地方，将待标定的仪器相距20 米放臵。
磁法勘探实习报告学号：班号：组号：姓名：指导教师：目录第一章序言1.1 实习时间、地点、测区自然及交通条件 1.2 测区地质及地球物理概况1.3 实习任务完成情况第二章磁法勘探野外施工技术设计2.1 实习的地质任务及要求2.2 磁测工作技术设计2.3 磁测工作质量保障措施第三章磁法勘探数据采集质量检查及评价3.1 施工仪器性能的检查及评价3.2 野外数据采集质量检查及评价第四章 UXO探测及资料处理4.1 UXO磁测数据的整理及图件编制4.2 磁异常的分析及地质解释第五章辉绿岩体地质调查及资料处理解5.1 工区野外数据的整理及图示5.2磁异常的分析及地质解释第六章结论与建议第一章序言磁法勘探是通过观测和分析由岩石、矿石或其他探测对象磁性差异所引起的磁异常，进而研究地质构造和矿产资源或其他探测对象分布规律的一种地球物理方法。
其中探测对象与围岩的磁性差异是磁法勘探的前提条件。
1.1 实习时间、地点、测区自然及交通条件2011年8月8日至13日，我组在河北省秦皇岛市开展磁法勘探教学实习，测区按实习任务分为两个，一个是实习基地的操场，一个是位于实习基地正北方向的大梁山区。
该区属于山坡地形，地势较陡。
山坡上长满很深的草，土质系砂岩风化层。
此地交通较为便利，可乘汽车到达山脚下公路，步行十分钟可到达测区左右部分测区。
1.2 测区地质及地球物理概况工区内出露地层以元古界混合花岗岩为主（属区域变质岩），其中存在燕山期辉绿岩脉，属浅层基性侵入型岩浆岩；局部地段有第四系坡积物存在。
由于辉绿岩属于基性岩浆岩，因此磁化率比较大，约为5000~8000（10-6SI(κ)），其围岩花岗岩的磁化率约为30~50（10-6SI(κ)），远远小于辉绿岩的磁化率，因此我们可以利用它们之间的磁性差异来确定大梁山工区内辉绿岩脉的赋存状况。
1.3 实习任务完成情况本次磁法勘探实习有两个任务：任务一：使用磁法技术进行掩埋铁磁性物体的详查，查明铁磁性物体的平面位置；面积：28×14米2。
磁法报告邵炜栋 戴宇航 李一凡一、 实验目的处理2013年7月10日1号仪器所测5条测线的磁场数据，做出磁异常曲线与剖面。
二、 实验原理CZM －2A 型质子旋进式磁力仪是由探头，仪器主体和电源三部分组成的。
感觉外磁场的部件称为探头，是由一盛满含氢溶液（水，煤油，酒精等）的圆柱体，外面是围绕柱体缠绕的线圈组成。
利用含氢溶液中的氢质子磁矩在外磁场作用下呈现顺磁性的特点。
水平探头在垂直于地磁场T 的方向上加一个很强的人工磁场，则在垂直于T 的方向上氢质子便形成较强的宏观磁矩（称此过程为极化）。
当突然切断电流时，由于氢质子自旋，宏观磁矩并不立即倒向地磁场方向而是绕着地磁场T 的方向进动（或称旋进）。
旋进的角频率和地磁场的大小成正比。
其中γP ——质子的磁旋比，是一个稳定的常数（0.267513HZ/nT ）。
还可写成频率形式，则由于宏观磁矩旋进时切割探头中的线圈，因此在线圈中产生与旋进频率相同的感应电压，很明显，测出这一感应电压讯号的频率就测定了地磁场总强度的绝对值。
三、 实验过程3.1 将各测点的平均读数T i 减去早基点（0点）的平均读数T 0计算读数差△T i 即△T i =T i -T 0 ； （详细数据见excel 文件）3.2 日变改正：从日变曲线图上查出日变影响值△1',具体方法为:在时间轴(横轴)上定出早基点的读数时刻t 0，过t 0点作一条平行于纵轴的直线，过该直线与日变曲线的交点做一条平行于横轴的直线如图(3.1)中的虚线所示，此虚线即为该台仪器的日变曲线的零值线，就可以查出各个测点的日变影响值△1i '而日变改正值△i = –△1i '。
（详细数据见excel 文件）3.3该仪器不受温度变化的影响，无零点漂移。
但两次对基点消除日变△影响后，仍有差值，此差值△2称综合影响。
经过计算得到△2= T 0'- T 0-△1=48934.33-48957-(-22)=-0.667nT<2nT ，因此可以忽略不计。
科研实习报告班级：122092班姓名：闫超学号：20091000166一、磁法勘探磁法勘探简介：magnetic prospecting 测量地磁异常以确定含磁性矿物的地质体及其他探测对象存在的空间位置和几何形状﹐从而对工作地区的地质构造﹑有用矿产分布及其他情况作出推断。
磁性岩体及矿体产生的磁场叠加在地球磁场之上﹐引起地磁场的畸变。
这种畸变一般称为地磁异常。
在造岩矿物中﹐只有磁铁矿﹑钛磁铁矿﹑磁黄铁矿和磁赤铁矿等少数矿物具有强磁性(见岩石物理性质)。
因此﹐岩石及矿石的磁性强弱﹐主要决定于上述矿物的含量及分布情况。
根据测定﹐沉积岩的磁化率比岩浆岩和变质岩的磁化率低几个数量级。
在岩浆岩中﹐基性及超基性岩的磁性最强﹐酸性岩是弱磁性或无磁性的。
变质岩的磁性决定于原岩的成分及变质过程中的化学变化。
如果原岩是花岗岩及泥岩等﹐则变质后的岩石一般无磁性﹔如果原岩是基性喷出岩或侵入岩等﹐则变质后的岩石一般具有中等磁性。
工作方法基本方法磁法勘探可在地面(地面磁法)﹑空中(航空磁法)﹑海洋(海洋磁法)和钻孔中(井中磁法)进行。
在地面磁法勘探中﹐一般是布置一系列的平行等距的测线﹐垂直于被寻找的对象(例如矿体)的走向﹐在每条测线上按一定距离设置测点﹐在测点上测地磁场垂直分量的相对值﹐测线距与测点距之比从10﹕1到1﹕1。
在航空及海洋磁法勘探中﹐飞机或观测船沿预先设计好的航线行进(用导航仪控制)﹐用航空或海洋磁力仪自动记录总磁场强度。
无论地面或航空磁法﹐测量点间的距离要小于所要找的异常的宽度。
例如石油勘探用航空磁法找大片磁异常﹐航测的线距是1～5公里﹐飞行高度0.3～1公里﹔在金属矿区﹐线距要小一些﹐有时小于100米(见航空地球物理勘探﹑海洋地球物理勘探﹑地下地球物理勘探)。
地面磁测地面上设置测网，用磁力仪观测磁异常现象和分布规律。
测网一般是由互相平行的等间距的测线和测线上等间距分布的测点组成。
测网形状和密度决定于研究对象的规模、需要研究的程度和经济效益等方面。
磁力仪使用及磁法探测实验一、实验目的1、使学生掌握常用磁力仪的类型和目前市场上常见的磁力仪器；2、掌握重磁数据的处理流程和数据最终结果形式；3、了解重磁方法在工程和环境问题研究中的应用现状。
二、实验仪器MCL-5微机磁力仪（包括主机、探头、三脚架、背架、箱子、传输线、充电器、光盘、信号线等），10m卷尺。
三、实验原理1、测网和剖面：为了探测地球物理场的特征，需要在勘测区内布置测点，而为了工作上和数据处理及解释上的方便，物探测点的布置一般是按一定的线距和点距进行的，这叫物探测网。
如果是剖面，也是以一定的点距在一直线上进行布置的，这叫物探剖面。
2、磁通门磁力仪：测量地磁场强度和方向的相对磁力仪。
仪器由独立的磁通门探头组合而成。
每一个磁通门探头能独立地探知某一方向上地磁场的强度，把3个探头相互垂直地组合在一起，即可同时测出地磁场强度的3个分量。
3、MCL-5微机磁力仪：在ＭＣＬ－１Ａ型数字磁力仪和ＭＣＬ－2型数字磁力仪基础上结合磁三分量的原理研制的总场磁力仪。
它是根据磁通门原理利用计算机智能控制的新型磁力仪，主要用于铁矿勘察。
可测量磁场总场强度T或者垂直分量Z。
（该磁力仪内置计算机，具有自动线性校正，自动温度校正，24位高精度A/D转换器，可测量高达8万纳特强磁场，大屏幕显示器可显示磁场强度曲线，方便直观，与电脑连接可进一步作数据处理和解释推断，故该磁力仪同样适用于专业物探、地质人员使用，是一种操作简便，具有较高分辨率和较高精度的磁力仪。
）四、实验步骤1、布置测线用在100m剖面测线上，每隔10m一个测点，用10m卷尺定点，准备测量。
2、垂直场测量注意事项：在测量过程中操作人员需将身上带有磁性的东西（如手机、钥匙、皮带等物品）放置在远离探头的地方，用脚架进行测量时操作人员也应在离探头较远的地方进行测量操作，以免影响读数。
2.1设置仪器：打开仪器，选择测量的参数，选中垂直场测量后按【确认】键进入测量界面。
地球物理与空间信息学院磁法勘探教学实习报告实习起止时间 2012年 7 月11日至 2012年8月11日姓 名： 洪旭程 班 级： 061094 学 号： 20091001724专 业： 地球物理学 指导老师： 王传雷 曲赞 祈明松 实习地点： 河北，秦皇岛目录第一章序言 (3)§1.1实习时间、地点、测区自然交通条件 (3)§1.2测区地质及地球物理情况 (3)§1.3实习任务完成情况 (4)第二章磁法勘探野外施工技术设计 (5)§2.1实习的地质任务及要求 (5)§2.2磁测工作技术要求 (5)§2.3磁测工作质量保障措施 (7)第三章磁法勘探数据采集质量检查及评价 (8)§3.1施工仪器性能的检查及评价 (8)3.1.1质子磁力仪噪声检验 (8)3.1.2 质子磁力仪一致性检验 (9)§3.2野外数据采集质量及评价 (10)第四章UXO探测及资料处理解释 (10)§4.1 UXO磁测数据的整理及图件编制 (10)§4.2 UXO磁异常的分析及认识 (11)第五章辉绿岩体地质调查及资料处理解释 (14)§5.1工区野外数据的整理及图示 (14)§5.2磁异常的分析及地质解释 (16)第六章结论与建议 (17)第一章序言§1.1实习时间、地点、测区自然交通条件本次实习从7月11日开始至8月11日结束，实习基地位于秦皇岛市海港区山东堡立交桥西，是秦皇岛市规划的大专院校较集中的区域。
邻近有燕山大学、武装警察学校等单位，南临大海，距海边约400m，距北戴河7km，气候宜人。
秦皇岛市辖北戴河、山海关、海港区三个城市区和抚宁、昌黎、卢龙、青龙满族自治县四个县，总面积7812.4平方公里，人口276万。
市区长50km，宽6km，是一个狭长带状的滨海城市，地势北高南低，北部为燕山山脉东段，南部为华北平原北端的滨海冲积平原。
海拔多在200-1000m之间，海拔1846的都山是燕山山脉东段主峰和境内最高峰。
秦皇岛地处中纬度，属暖温带半湿润大陆性季风气候。
冬无严寒，夏无酷热，无台风和梅雨，四季分明。
夏季主导风向为南风和西南风，冬季为东北风。
年降雨654.9mm左右，其中80%在暑期。
秦皇岛交通便捷，通讯发达。
秦沈高速铁路、京哈、京秦、大秦四条铁路干线和京秦高速公路、102、205国道贯穿全境，交通方便。
图1-1 秦皇岛交通图§1.2测区地质及地球物理情况秦皇岛市境内地貌类型多样，山地、丘陵、平原、海岸带从北向南阶梯状分布。
地层归属冀鲁豫地层区、燕辽地层分区，属于华北型地层，区内地层出露相对较全。
处于燕山造山带东段，造山带活跃的内力地质作用使得岩浆岩分布十分广泛，而且岩浆岩活动以多期次和多样性特点。
岩石类型丰富，以中酸性岩类，普遍是中酸性侵入岩（花岗质岩石）为主，基性、超基性岩亦有发现。
第四纪覆盖层：电性、密度、磁性变化情况；花岗岩：电性、磁性、地震波速度、密度等特征。
表1-1 相关岩性表§1.3实习任务完成情况磁法勘探教学实习的时间为7天，7月27日至8月3日。
教学内容安排为：表1-2 实习时间表我们在老师的帮助下，我们对仪器进行了一致性和噪声检验，同学们分组协作的情况下在大梁山进行了数据采集，并对采集的数据进行了整理，用surffer进行了数据的反演解释形象的展现了异常的矿体，应该说这次磁法实习工作取得了圆满的成功。
在这次磁法的实习工作，我们得到了磁异常的等值线平面图、精测剖面图和平面剖面图三张磁法勘探成果图。
第二章磁法勘探野外施工技术设计§2.1实习的地质任务及要求任务一：使用磁法技术进行掩埋模拟炸弹等铁磁性危险物体的调查，查明模拟铁磁性危险物体的平面位置并对比验证。
详查面积约（30*15）平方米。
要求：自主设计，保证质量，结果可靠，定位准确。
目的：通过对掩埋铁磁性物体的详查，了解工程物探工作中磁法工作的特点；了解环境干扰对磁异常和磁测工作的影响；了解磁力仪探头高度的变化与局部磁性体磁异常强度和形态变化的关系；加深对不同磁化方向场源磁异常分布特征的了解。
通过实习任务的完成，培养良好的科学态度和严谨的工作作风。
任务二：了解大梁山工区辉绿岩体的空间赋存状况，包括走向、埋深、倾向、下延深度、宽度等，并采集花岗岩、辉绿岩及第四系坡积物的标本，测定其磁化率。
使用磁法技术进行辉绿岩脉的普查；测区面积大于（70*100）平方米。
要求：设计合理，质量可靠，结果可信，熟悉过程。
目的：通过地质资源调查实践，熟悉磁法勘探工作的各个过程，培养良好的科学态度和严谨的工作作风，提高实践动手能力。
§2.2磁测工作技术要求表2-1 磁测工作设计要求一览表（一）图2-1工区测线布置示意图表2-2磁测工作设计要求一览表（二）102011482420§2.3磁测工作质量保障措施（1）进行观测点观测时，一般作单次观测即可满足精度要求；（2）观测时，观测人员必须“去磁”即不能带小刀、发卡、皮带扣、鞋扣等磁性物品，必须携带的磁性物件和其它有磁性的设备应离开测点一定距离。
这个距离可以通过试验确定，以不影响观测结果为原则；（3）观测时应保证点位正确，同时每次观测时探头的高度均应保持一致；观测时如遇有事故（如仪器受震），仪器性能可能发生突然变化时，应即回到震前测过的几个测点（点位要正确）上作重复观测，必要时应加到校正点上作重复观测，以检查仪器性能，当确认仪器性能正常后，方可继续观测；（4）当观测结果出现如下变化时必须采取的相应措施：a 、当相邻两测点读数相差较大时，或当有值得注意的地质现象时，须加观测点； b. 当相邻测线的异常特征明显不一致时，须加测线；c.当测区边缘发现可能有意义的异常或值得注意的地质现象时，须追踪观测；d. 随时注意异常与周围地质现象之间的关系，记于备注栏内，必要时需试测岩石磁性或采集标本；e. 遇有磁性干扰物（如铁路、厂房、井场、高压线、有磁性的岩坎或岩石堆等）时，须合理移动点位，避开干扰，并加注记以备日后核查。
第三章 磁法勘探数据采集质量检查及评价§3.1施工仪器性能的检查及评价3.1.1质子磁力仪噪声检验质子磁力仪由于是电子仪器本身有一定的噪声，在使用质子磁力仪进行高精度磁测时，必需测定实际工作时仪器的噪声水平。
当有三台以上的磁力仪同时工作时，可选择一处磁场平稳而又不受人文干扰场影响的地区，并使探头间距离保持在2 m 以上，以免探头磁化时互相影响。
而后使这些仪器同时作日变测量，观测时要达到秒一级同步。
此时的地磁场变化对这些仪器观测值的影响是同向的。
而这些仪器各自的噪声对观测值的影响则是无定向的，而且仪器数量愈多，噪声对这些仪器观测值的平均值的影响将趋于零，就可把此平均值视作地磁场的“真值”。
因此可选取100个左右的观测值按下式计算每台仪器的噪声均方根值S 。
1)(12'-∆-∆=∑==n X XS ni i i i式中：i X ∆为第i 时的观测值i X 与起始观测值0X 的差值；'i X ∆为这些仪器同一时间观测差值i X ∆的平均值。
N 为总观测数。
我们小组使用excel 进行仪器的噪声处理图3-1 五台仪器的噪声图像表3-1五台仪器的噪声均方值五套仪器均达到仪器噪声误差精度小于2.0的要求3.1.2 质子磁力仪一致性检验观测均方误差是操作质量，点位误差，探头高度误差，日变改正误差等各种误差的综合反映，它是评价高精度磁法工作质量的主要指标。
当对仪器的观测误差与一致性进行测定时，要选择浅层干扰较少且无人文干扰场影响地区，并要求测线穿过十余纳特弱磁异常变地区。
在测线上布置50~100个测点，测点作好标记，使参与生产的各台磁力仪（含备用磁力仪）都在这些测点上作往返观测，将观测值进行日变改正后按下式计算每台仪器的观测均方误差。
观测均方误差公式：ni V-m n12i∑=±=εVi——某次观测值（包括参与计算平均值的所有数值）与该点各次观测值平均数之差；n ——检查点数，i=1,2……nm ——总观测次数，等于个检查点上全部观测次数之和ε=1.106262334达到三级精度对一起一致性误差小于2.0的要求。
§3.2野外数据采集质量及评价工作时，是使用磁场重复观测的均方误差为衡量磁测精度的标准。
重复观测均方误差的计算见下式。
ε=式中：i δ——第i 点经各项改正的原始观测与检查观测值之差； n ——总检查总数；i= 1、2、…、n 。
该式用于计算平稳场区的质量检查计算。
11nii n n η==∑ 式中：2121||100%||i i i i i T T T T η-=⨯+T i1与T i2为第i 点的原始观测与检查观测值。
该式用于计算异常场区专门剖面测量的质量检查计算。
施工时必须保证质量检测的工作量，要求平稳场区的质量检查点数要大于总测点数的3%，绝对点数不得少于30个点。
异常场专门剖面质量检查点数应达到10%，绝对点数不得少于30个点。
磁测的质量检测评价以平稳场的检查为主。
检查观测应贯穿于野外施工的全过程。
检查观测点应在全测区均匀分布。
测量UXO 时我们重测了19、23号线，得到UXO 磁测误差为2.273769055。
大梁山测量时则与一组互相检测，得到磁测误差为0.701631374第四章UXO 探测及资料处理解释§4.1 UXO 磁测数据的整理及图件编制原始磁测资料在正式使用前，应该进行正常梯度校正（经、纬度校正）、高度校正。
由于本次教学实习的基地实习站工区范围不大，工区内地形高程变化不大，故可以不做正常梯度校正和高度校正。
由于此次日变校正的数据有问题，所以没有进行日变校正。
因UXO属于浅地表勘探，一般磁异常表现会很大，此时各项校正值对磁异常的影响很小，一般除日变校正外无需进行其他校正。
通过对操场UXO数据的整理与计算，设定操场上的正常场的大小为53500nT,得到测区内的最大正异常为1620.75nT，最大负异常为2319.01nT。
运用surfer软件得到UXO的ΔT磁异常平面等值线图如左下图。
4-1 UXO等值线平面图和平面剖面图§4.2 UXO磁异常的分析及认识一至四组分别采用0.5m、1m、1.5m、2m的探头高，本组采用的探头高度是1m，与第一组采用0.5m探头高相比，漏掉了一些异常，或异常不明显，而三四组的结果相比于本组更加不好。
结果证明，探头的高度对我们的测量有很大的影响，采用较低的探杆高度可以更明显的获得磁异常的细节分布。
这就给我们一个提醒，野外工作前，要认真选择好探头的高度。
通过比对我可以发现共有个异常。
