一建【市政】精讲 (52)城市排水体制及开槽管道施工技术

一建市政开槽管道施工方案1. 引言市政开槽管道施工是城市基础设施建设的重要环节之一，其目的是为了提供城市日常运行所需的供水、排水、燃气等基础设施。

本文档将介绍一种一建市政开槽管道施工方案。

2. 施工准备工作2.1 资料齐全在施工前，需要准备相关的资料，包括施工图纸、设计方案、施工合同等。

确保施工方案与设计方案一致，并且施工图纸的准确性。

2.2 材料准备在施工前，需要对所需的材料进行准备，包括管道、接头、阀门、支架等。

确保材料的质量符合相关标准，并且具备良好的耐腐蚀性和耐用性。

2.3 设备准备在施工前，需要准备相关的施工设备，包括开槽机、起重机、压力测试机等。

确保设备的正常运转，并且具备良好的安全性能。

3. 施工流程3.1 位置标定根据施工图纸，确定开槽管道的位置，并进行标定。

标定的准确性对后续的施工具有重要的影响。

3.2 开槽施工根据标定的位置，在地面进行开槽施工。

使用开槽机进行开槽，确保开槽的深度和宽度符合设计要求，并且开槽表面光滑平整。

3.3 管道敷设将预先准备好的管道进行敷设。

根据设计方案，按照一定的坡度和间距进行敷设，并使用阀门等进行连接。

3.4 固定支架在管道敷设完毕后，对管道进行固定支架的安装。

确保支架的稳定性和牢固性，以支持管道的自重和压力。

3.5 接头安装在管道敷设完毕后，根据设计方案安装接头。

确保接头的质量良好，防止漏水和漏气的问题。

3.6 压力测试在管道安装完毕后，进行压力测试。

使用压力测试机对管道进行测试，确保管道的密封性和强度满足设计要求。

3.7 封闭管道在压力测试合格后，对管道进行封闭。

使用封闭件对管道的两端进行封闭，确保管道的完整性和安全性。

4. 施工安全措施在施工过程中，需要采取一系列安全措施，以确保施工人员的安全。

包括但不限于：•佩戴个人防护装备，如安全帽、安全鞋等；•设置警示标志和警示线，提醒周围人员注意施工区域；•严格遵守施工现场规定，确保施工区域的整洁与安全；•定期进行安全检查，发现问题及时整改；•禁止私自更改施工方案或规范。

一级市政知识点管道工程1K415000 城市管道工程主要考点1.开槽管道施工技术2.给排水管道功能性试验3.供热管道施工技术及功能性试验4.燃气管道施工技术及功能性试验一、开槽管道施工施工方案1、施工平面布置图、开挖断面图2、沟槽形式、开挖方法、堆土要求3、无支护沟槽：边坡要求有支护沟槽：支撑形式、结构、支拆方法、安全措施4、施工机具型号、数量、作业要求5、不良土质地段沟槽开挖时采取的护坡措施防止沟槽坍塌的安全技术措施6、施工安全、文明施工、沿线管线及构（建）筑物保护措施开挖1、超过3m必须分层开挖：每层2m2、多层开挖留置台阶---放坡≥0.8m；直槽≥0.5m；安装设备时≥1.5m3、机械开挖槽底留200-300mm，人工处理4、槽底不得受水浸泡，不良基础要进行相关处理5、设置施工用安全梯注：①槽底需设排水沟时，b1应适当增加; ②管道有现场施工的外防水层时，b1宜取800mm; ③采用机械回填管道侧面时，b1需满足机械作业的宽度要求。

支撑与支护1、采用木撑板支撑或钢板桩，应随挖土随支撑2、软土或其他不稳定土层采用横版支撑时，开始支撑的沟槽开挖深度≤1.0m；开挖与支撑交替进行，交替深度宜为0.4-0.8m3、施工人员由安全梯上下沟槽，不得攀登支撑4、撑板支撑应随挖土及时安装。

5、支撑应经常检查，当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理；雨期及春季解冻时期应加强检查。

6、拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的作业要求和安全措施7、拆除撑板应制定安全措施，配合回填交替进行。

地基处理1、地基强度应满足设计要求2、槽底局部超挖或发生扰动≤150mm：回填原土夯实≥原地基土密实度3、排水不良造成地基土扰动≤100mm：回填天然级配砂石4、排水不良造成地基土扰动≤300mm下部坚硬回填卵石或块石5、柔性管道地基处理：砂桩、搅拌桩等复合地基处理6、岩石地基局部超挖时，应将基底碎渣全部消埋，回填低强度混凝土或粒径10~ 15mm的砂石并夯实7、原状地基为岩石或坚硬土层时，管道下方应铺设砂垫层安管1、管节、管件下沟前，必须对管节外观质量进行检查，保证接口安装时的密封性。

一级建造师《城市管道工程》案例复习资料1、开槽方法施工重点内容提示⏹沟槽施工方案、沟槽开挖深度、方式、超挖和扰动处理（P168—P169），验槽要求P1802.起重设备试吊P1713.不开槽开挖方法及适用条件（选择题）4.供热管道（1）补偿器连接方式P187及其安装要求P181（波形补偿器和填料式补偿器的安装要求，环境低于补偿零点的要求，补偿器何时松开？——管道安装、试压、保温完毕后）（2）柔性管道回填工程的质量检验与验收——试验段长度、回填土材料、回填方式、压实方式、变形率的要求P340（3）防腐层和防腐层的检验项目P3395.燃气管道（１）燃气管道的材料及附件（考察选择题，主要与热力管道形成对比Ｐ２０１）６、管道维护安全防护⏹养护人员必须接受安全技术培训，考核合格后方可上岗。

⏹作业人员必要时可戴上防毒面具、防水衣、防护靴、防护手套、安全帽等，穿上系有绳子的防护腰带，配备无线通信工具和安全灯等。

⏹针对管网维护可能产生的气体危害和病菌感染等危险源，在评估基础上，采取有效的安全防护措施和预防措施，作业区和地面设专人值守，确保人身安全。

三、案例题(一)背景资料某排水管道工程采用承插式混凝土管道，管座为180。

；地基为湿陷性黄土，工程沿线范围内有一排高压输电线路。

项目部的施工组织设计确定采用机械从上游向下游开挖沟槽，用起重机下管、安管，安管时管道承口背向施工方向。

开挖正值雨季，为加快施工进度，机械开挖至槽底高程，由于控制不当，局部开挖达200mm，施工单位自行进行了槽底处理。

管座施工采用分层浇筑。

施工时，对第一次施工的平基表面压光、抹面，达到强度后进行二次浇筑。

项目部考虑工期紧，对已完成的主干管道边回填、边做闭水试验，闭水试验在灌满水后12h 进行；对暂时不接支线的管道预留孔未进行处理。

问题：1．改正下管、安管方案中不符合规范要求的做法。

2．在本工程施工环境条件下，挖土机和起重机安全施工应注意什么?3．改正项目部沟槽开挖和槽底处理做法的不妥之处。

城市管道工程一、城市给水排水管道工程施工（一）城市排水体制选择1、主要分为截流式合流制、分流制或两者并存的混流制排水系统；水环境污染主要原因有合流制溢流污染、管道混接、雨水非点源污染严重等；2、城市新型排水体制：发展的主要因素是城市雨水控制利用、中水回用的发展；3、对于新型分流制排水系统，强调雨水源头分散控制与末端集中控制相结合，减少进入管网的径流量和污染物总量，雨水源头控制有雨水下渗、净化和收集回用技术；末端集中控制有雨水湿地、塘及多功能调蓄；4、对于新型合流制系统，源头雨水控制利用可有效减少合流制溢流频率、溢流水量和溢流污染物总量；在合流干管上设置储存池或调蓄池；（二）开槽管道施工技术1、开槽铺设预制成品管是目前国内外地下管道工程施工的主要方法2、沟槽开挖与支护（1）人工开挖超过3米应分层开挖，每层不得超过2米；平台宽度放坡不小于0.8米，直槽不小于0.5米；（2）机械开挖分层深度视机械而定，预留200~300土层人工开挖；（3）软土和其它不稳定土，开始支撑深度不得超过1米；开挖支撑交替进行，深度0.4~0.8米；3、地基处理与安管（1）局部超挖或扰动150以内的原土加回填夯实；（2）排水不良造成地基土扰动的，深度100以内填天然级配砂石或砂砾处理；300以内填卵石或块石并用砾石填充空隙并找平表面；（3）采用法兰和胶圈接口时，严格控制位移偏差及接缝宽度、深度；（4）采用焊接接口时，错口允许偏差为0.2倍壁厚，内壁错边量不宜超过壁厚的10%，且不大于2mm；（5）采用电熔连接、热熔连接时，应在当日温度最低或接近最低时进行；（6）金属管道应按设计要求进行内外防腐施工和施做阴极保护工程；（三）不开槽管道施工方法选择1、常用施工方法有顶管法、盾构法、浅埋暗挖法、地表式水平定向钻法、夯管法；2、采用敞口式顶管机时，应将水位降至0.5米以下；当要求控制地层变形或无降水条件时，宜采用封闭式的土压平衡或泥水平衡顶管机施工；3、小口径的金属管道，可采用一次顶进的挤密土层顶管法；4、定向钻机在以较大埋深穿越道路桥涵的长距离地下管道的施工中会表现出优越之处；5、夯管法适用于下穿较窄道路的地下管道施工；6、设备应经试运行和安全性检验，人员应培训上岗，施工供电应设置双路电源；起重作业前应试吊，离地100检查；设备定期检查、维修和保养；（四）管道功能性试验1、包括管道的水压试验、无压管道的严密性试验和给水管的冲洗与消毒；2、压力管道的水压试验（1）分为预试验和主试验阶段，判定依据分为允许压力降值和允许渗水量值；（2）大口径球墨铸铁管、玻璃钢管、预应力钢筒混凝土管或预应力混凝土管等管道单口水压试验合格，可免去预试验阶段；（3）水压试验管段长度不宜大于1.0KM；（4）试验管道注满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验，球墨铸铁管、钢管、化学建材不少于24小时，内径1米以上混凝土管宜大于72小时；小于1米的48小时（5）预试验阶段：缓升至试验压力并稳压30分钟，检查有无渗水；（6）主试验阶段：停止注水补压，稳定15分钟后压力降不得超过允许压力降时，降压至工作压力并恒压30分钟检查有无渗水；3、无压管道的严密性试验（1）管道的严密性试验分为闭水试验和闭气试验；（2）全断面整体现浇的钢筋混凝土无压管渠处于地下水位以下时，采用内渗法测渗水量，无须闭水试验；（3）试验管段应按井距分隔，带井试验，一次试验不得超过5个连续井段；（4）管道内径大于700时，按井段数量抽取1/3进行试验；（5）闭气试验适用条件：混凝土类无压管道在回填土前进行的严密性试验；地下水位低于管外底150，环境温度-15~50度；下雨时不得进行闭气试验；（6）试验管道灌满水后浸泡时间不少于24小时；（7）试验水头以设计水头、管顶内壁高加2米和上游检查井井口高度取大值；（8）从试验水头达要求后开始观测30分钟，保持水压恒定，渗水量不超过允许值合格；（9）闭气：气压达2000Pa时开始计时，至标准规定时间结束，压力不小于1500Pa的合格；（五）砌筑沟道施工技术1、主要是沟道（管渠）、工艺井、闸井和检查井；2、采用混凝土砌块砌筑拱形管渠或弯道时，宜采用楔形或扇形砌块，垂直灰缝大于30时，应采用细石砼灌实，强度等级不低于C20；3、变形缝灌注沥青等填料应等底板缝沥青冷却后灌墙缝，并应连续灌满灌实；4、砖砌拱圈应采用退槎法砌筑，两侧对称进行，拱圈应在24小时内封顶；5、圆井采用砌块逐层砌筑收口时，四面收口的每层收进不应大于30，偏心收口的每层收进不应大于50；（六）给水排水管网维护与修复技术1、城市管道维护（1）管道巡视检查内容包括管道漏点监测、地下管线定位监测、管道变形检查、管道腐蚀与结垢检查、管道附属设施检查、管网介质的质量检查；（2）检查方法包括人工检查法、自动监测法、分区检测法、区域泄露普查系统法，检测手段有探测雷达、声呐、红外线检查、闭路监视系统等；（3）养护人员安全技术培训，考核合格后方可上岗；（4）作业人员戴防毒面具、防水衣、防护靴、防护手套、安全帽等，防护腰带、无线通信工具和安全灯；2、管道修复与更新（1）局部修补：密封法、补丁法、铰接管法、局部软衬法、灌浆法、机器人法等（2）全断面修复：主要有内衬法、缠绕法、和喷涂法（主要防腐处理）3、管道更新（1）破管外挤：也称爆管法或胀管法，不适合弯管更新；（2）破管顶进：以旧管为导向，把旧管和土一起切碎，同时顶入新管，缺点是需开挖两个工作井；二、城市供热管道工程施工（一）供热管道的分类及施工基本要求1、按热媒分蒸汽热网和热水热网；按位置分一级管网、二级管网；按敷设方式分管沟敷设、架空敷设和直埋敷设；系统形式分闭式系统和开式系统；2、热力网管沟内不得穿过燃气管道，交叉垂直净距小于300时，必须采取措施防止燃气泄漏进管沟；3、地上敷设的供热管道同架空输电线路或电气化铁路交叉时，管道的金属部分，包括5米内砼钢筋应接地，接地电阻不大于10欧姆；4、城镇供热管网管道应采用无缝钢管、电弧焊或高频焊接钢管，连接采用焊接，设备与阀门需拆时，应采用法兰连接，否则用焊接；5、焊接施工单位：有技术人员、检查人员和检验人员；焊接设备性能可靠；有检测设备；质量保证措施；6、焊接质量检验依次为：对口质量检验、表面质量检验、无损探伤检验（有资质单位）、强度和严密性试验；7、转动焊口无损检测不合格取消焊工资格；固定焊口不合格，加倍抽检，仍不合格，取消焊工资格；（二）供热管道施工与安装要求1、管道沟槽到底后，地基应由5家单位验收；安装前应完成支、吊架的安装及防腐处理；2、管道对接时应平直，距接口中心200处测量，允许偏差1；对接管道全长范围内不超过10；3、电焊连接有坡口的钢管和管件时，焊接层数不得少于两层；4、采用偏心异径管（大小头）时，蒸汽管应底平排水，热水管应顶平排气；5、直埋蒸汽管道的工作管，应采用有补偿的敷设方式，钢质外护管应采用无补偿方式敷设；6、直埋保温管安装过程中，距补偿器12米内不应有变坡或转角；7、管道穿过基础、墙壁、楼板处，应安装套管或预留孔洞，且焊口不得置于套管中、孔洞内及隐蔽的地方；穿墙套管每侧出墙20~25；穿楼板高出50；套管与管道空隙可用柔性材料填塞；套管应比管道大50；套管中心允许偏差10；预留孔洞中心允许偏差25；8、补偿器（1）目前常用补偿器有L型、Z形、II型、波形、球形和填料式补偿器等几种；（2）安装温度低于补偿零点时，应对补偿器进行预拉伸；9、支架安装（1）支架分为活动支架和固定支架，按结构形式又分为托架、吊架和管卡三种；（2）支架处管道不得有环焊缝；固定支架不得与管道直接焊接固定；固定支架的固定角板只允许与管道焊接，切忌与固定支架结构焊接；（3）活动支架分为滑动支架、导向支架、滚动支架和悬吊支架等四种；10、阀门安装（1）法兰或螺纹方式连接时，阀门应在关闭状态下安装；（2）焊接时应采用氩弧焊打底，且焊接时阀门不得关闭；11、当管道回填至管顶0.3米以上，正上方连续平敷设黄色聚乙烯警示带，警示带不得撕裂或扭曲，搭接0.2米；（三）供热管网附件及供热站设施安装要点1、补偿器（1）补偿器分为自然补偿器和人工补偿器两种；自然补偿器分为L形和Z形，人工补偿器分为方形补偿器、波形补偿器和填料式补偿器；（2）方形补偿器制造方便、补偿量大、轴向推力小，维修方便，但占地面积大；（3）填料式又称套筒式补偿器，安装方便，占地小，补偿量大，但轴向力大，易漏气漏水，需检修换填料；（4）球形补偿器适用三向位移热力管，占地小，节省材料，无推力，但易漏水、漏汽，需加强维修；（5）波形补偿器结构紧凑，只轴向变形，占位置小，制造困难，耐压低，补偿能力小，轴向推力大；（6）自然补偿器、方形和波形是利用补偿材料吸收热延长，而填料式、球形则是利用管道的位移吸收热延长；（7）新型补偿器为旋转补偿器，需2、3个成组布置，无应力，补偿长，密封好；2、阀门（1）常用的有闸阀、截止阀、止回阀、柱塞阀、蝶阀、球阀、减压阀、安全阀、疏水阀及平衡阀；（2）闸阀用于全启全闭操作的阀门；截止阀用于切断介质通路，也可调节流量和压力，安装时低进高出，不得装反；柱塞阀用于密封要求较高的地方；止回阀阻止逆向流动；（3）蝶阀用于低压介质管路全开全闭；球阀用于管路的快速切断，适用于低温、高压及黏度较大介质及要求开关迅速的管道位置；安全阀自动泄压；减压阀主要用于蒸汽管道，主要减压；疏水阀安装在蒸汽管道的末端或低处，自动排放凝结水；3、供热站（1）供热站房设备间的门应向外开，热力热水站长度大于12米设两个出口，蒸汽热力站均设置两个出口；（2）设备基础应办理书面交验手续；（3）蒸汽管道和设备上的安全阀应有通向室外的排汽管，热水的应有排水管，两个管道上不得有阀门；（四）供热管道功能性试验的规定1、分强度试验和严密性试验，一级管网和二级管网应进行强度试验和严密性试验，热力站内所有系统进行严密性试验；2、强度试验:试验介质为洁净水，试验压力为设计压力的1.5倍，稳压10分钟检查无渗漏无压力降后降至设计压力稳压30分钟，检查无渗漏、无压力降、无异响则合格；3、严密性试验（1）试验压力为设计压力的1.25倍且不小于0.6MPa；一级管网稳压1小时内压力降不大于0.05MPa；二级管网稳压30分钟内压力降不大于0.05MPa，且渗漏无明显变形为合格；（2）钢外护管焊缝的严密性试验应在工作管压力试验合格后进行，试验介质为空气，试验压力为0.2MPa，稳压10分钟，涂刷中性发泡剂检查无渗漏为合格；4、试运行（1）试运行时间应为连续72小时；（2）已停运两年或以上的直埋蒸汽管道，运行前进行吹洗和严密性试验；新建或停运超过半年的直埋蒸汽管道，冷启动时必须进行暖管；三、城市燃气管道工程施工（一）燃气管道的分类1、燃气分为人工煤气、天然气和液化石油气；2、燃气管道根据用途分为长距离输气管道、城市燃气管道（分配管道、用户引入管、室内燃气管）、工业企业燃气管道；根据敷设方式分为地下燃气管道、架穿燃气管道；按压力分为低压、中压、次高压和高压；3、次高压燃气管道应采用钢管；中压燃气管道应采用钢管或铸铁管；低压地下燃气管道采用聚乙烯管材时应符合相关规定；4、一般由城市高压B燃气管道构成大城市输配管网系统的外环网，也是给大城市供气的主动脉；（二）燃气管道施工与安装要求1、燃气管道对接安装引起的误差不得大于3度，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力；2、无法满足安全距离时，应将管道设于管道沟或刚性套管的保护设施中，套管两端应用柔性密封材料封堵；3、保护设施两端应伸出障碍物且与被跨越障碍物间的距离不应小于0.5米；4、覆土厚度：车行道下0.9米，非车行道下0.6米；机动车不能到达的0.3米，水田下0.8米；不能满足采取保护措施；5、地下燃气管道不宜与其他管道或电缆同沟敷设，须同沟时采取防护措施；（三）附属设备1、阀门手轮不得向下，一般都设置有阀门井2、低处设置凝水缸排水和轻质油，高处设置放散管排气或排燃气检修；（四）燃气管道功能性试验的规定1、管道吹扫：每次吹扫长度不宜超过500米；5分钟无铁锈脏物为合格；2、强度试验（1）气压试验：设计压力小于等于0.8MPa时采用，1.5倍设计压力且不低于0.4MPa稳压1小时，肥皂水检查接口无漏气为合格；（2）水压试验：设计压力大于0.8MPa时采用，升至0.5倍试验压力进行初检合格后升至试验压力稳压1小时，观察压力计不少于30分钟，无压力降为合格；水压合格后放完水需吹扫；3、严密性试验（1）严密性试验在强度试验合格且燃气管道全部安装完成后进行，若是敷地必须回填0.5米以上才可进行；（2）试验介质为空气，设计压力小于5KPa时，试验压力为20KPa；大于或等于时，应为1.15倍设计压力；（3）设计压力大于0.8MPａ的管道试压，压力缓慢上升至３０％和６０％的试验压力时应稳压３０分钟检查，升至试验压力稳压２４小时，每小时记录不少于１次，修正压力降不超过133pa为合格；。

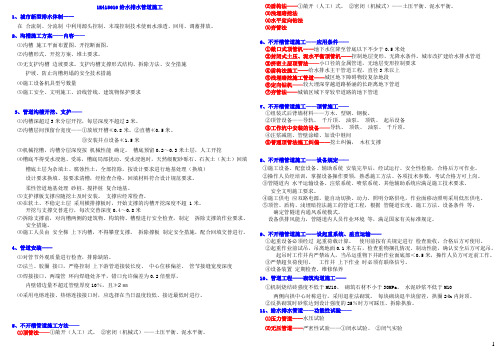

1K415010给水排水管道施工1、城市新型排水体制——在合流制、分流制中利用源头控制、末端控制技术使雨水渗透、回用、调蓄排放。

2、沟槽施工方案——内容——⑴沟槽施工平面布置图、开挖断面图。

⑵沟槽形式、开挖方案、堆土要求。

⑶无支护沟槽边坡要求。

支护沟槽支撑形式结构、拆除方法、安全措施护坡、防止沟槽坍塌的安全技术措施⑷施工设备机具型号数量⑸施工安全、文明施工、沿线管线、建筑物保护要求3、管道沟槽开挖、支护——⑴沟槽深超过3米分层开挖，每层深度不超过2米。

⑵沟槽层间预留台宽度——①放坡开槽≮0.8米。

②直槽≮0.5米。

③安装井点设备≮1.5米⑶机械挖槽，沟槽分层深度按机械性能确定。

槽底预留0.2～0.3米土层，人工开挖⑷槽底不得受水浸泡、受冻，槽底局部扰动、受水浸泡时，天然级配砂砾石、石灰土（灰土）回填槽底土层为杂填土、腐蚀性土，全部挖除，按设计要求进行地基处理（换填）设计要求换填、按要求清槽，经检查合格。

回填材料符合设计规范要求。

柔性管道地基处理砂桩、搅拌桩复合地基。

⑸支护撑板支撑应随挖土及时安装。

支撑应经常检查。

⑹在软土、不稳定土层采用横排撑板时，开始支撑的沟槽开挖深度不超 1米。

开挖与支撑交替进行，每次交替深度0.4～0.8米⑺拆除支撑前，对沟槽两侧的建筑物、构筑物、槽壁进行安全检查，制定拆除支撑的作业要求、安全措施。

⑻施工人员由安全梯上下沟槽，不得攀登支撑。

拆除撑板制定安全措施，配合回填交替进行。

4、管道安装——⑴对管节外观质量进行检查，排除缺陷。

⑵法兰、胶圈接口，严格控制上下游管道接装长度、中心位移偏差、管节接缝宽度深度⑶焊接接口，两端管环向焊缝处齐平，错口允许偏差为0.2倍壁厚，内壁错边量不超过管壁厚度10％，且≯2㎜⑷采用电熔连接、热熔连接接口时，应选择在当日温度较低、接近最低时进行。

5、不开槽管道施工方法——⑴顶管法——①敞开（人工）式。

②密闭（机械式）——土压平衡、泥水平衡。

⑵盾构法——①敞开（人工）式。

城市管道工程415010 城市给水排水管道工程施工雨水控制技术：源头控制：下渗、净化、搜集回用（收神经）；结尾控制：湿地、塘、多功能调蓄；新型排水三位一体：减污、用水、防灾(污水患)；一、掌握开槽管道施工技术一、沟槽施工→1(图方支不良设备箩筐)：一、平面布置与开挖断面图；二、沟槽形式、开挖方式及堆土要求；3、无支护的边坡要求；有支护的支撑形式、结构、支拆方法及安全办法；4、设备；五、不良护坡和防坍塌的安全技术措施；六、安全文明施工措施；沿线管线及建筑物保护要求。

B=D0+2（工支模）b1：外径500、1000、1500、3000mm，混凝土管道柔性接口为300、400、500、600mm，刚性加100，最大加200-400，金属化学相同，最大加100.现场施工防水层位800mm。

其中：D0 管外径、b1 工作面宽度、b2 支撑厚度（取150-200mm）、b3 模板厚度25m 之内，不设支撑；无法自然放坡时应有支护设计，计算每侧临时堆土或施加其他荷载，进行稳定性验算。

；3》、分层开挖：人工开挖沟槽的槽深超过3 米2m；多层沟槽的层间留台宽度，放坡的不小于；直槽的不小于；需安装降水井点的不小于；采用机械挖槽时，沟槽分层的深度按机械性能肯定。

4》、开挖规定：槽底的原状地基土不得扰动，机械开挖留200-300mm土层，由人工开挖至设计高程；槽底湿陷性黄土、杂填土、侵蚀性土时，换填并进行地基处置；槽壁平顺，边坡坡度符合施工方案的要求；沟槽边坡稳固后设置安全梯；5》、支撑与支护：撑板支撑应随挖随安装；超过深的沟槽就要支撑，开挖与支撑交替深度为～；施工人员不得攀爬支撑；二、地基处置→1》、槽底局部超挖或扰动不超过150mm 时，用原土回填夯实；大于150mm用石灰土。

槽底地基土壤含水量较大，换填；设计要求换填时，清槽，经检查合格，回填；3》排水不良造成地基土扰动，深度不超过100mm 时，用天然级配砂石或砂砾；4》扰动深度在300mm 之内，但下部坚硬时，用卵石或块石并用砾石填充间隙；6》、柔性管道（塑料管、玻璃钢管）地基处置宜采用砂桩、搅拌桩等复合地基；3、安管→1》、管节、管件下沟前质量检查；2》、采用法兰和胶管对接时，应控制上、下游管道接装长度、中心位移误差及管节接缝宽度和深度；3》、焊接两头管的环向焊缝处齐平，错口允许误差为倍壁厚，内壁错边量不超过管壁厚度，且不大于2mm；4》、采用电熔连接、热熔连接接口时，选在当日温度较低或接近最低时进行；5》、金属管进行内外防腐和施做阴极保护工程；二、掌握不开槽管道施工方式选择要点施工方式选择→设计文件、合同、踏勘资料、经验数据。

一级建造师市政公用工程管理与实务基础精学给水排水工程（10个考点）考点城市给水排水处理厂站工程安全技术控制要点★（1）根据工程设计文件和施工组织设计文件编制监测方案，在抗浮工程施工期和使用期全过程对锚杆和抗浮桩的应力、应变，抗浮板的竖向变形和裂缝渗漏，基础及底层柱的变形等监测项目进行监测并制定相应的应急处理措施。

（2）对建在地表水水体中、岸边及地下水位以下的构筑物，其主体结构宜在枯水期施工。

（3）基坑施工降水排水，应对其影响范围内的原有建（构）筑物进行沉降观测，必要时采取保护措施。

（4）当处理地基施工采用振动或挤土方法施工时，应采取开挖隔震沟、施工隔离桩等措施控制振动和侧向挤压对邻近建（构）筑物及周边环境产生有害影响。

（5）池壁模板施工时，应设置确保墙体直顺和防止浇筑混凝土时模板倾覆的装置。

（6）池壁与顶板连续施工时，池壁内模立柱不得同时作为顶板模板立柱；顶板支架的斜杆或横向连杆不得与池壁模板的杆件相连接。

（7）预制构件安装就位后应及时采取临时固定措施。

预制构件与吊具的分离应在校准定位及临时固定措施安装完成后进行。

临时固定措施的拆除应在装配式结构能达到后续施工要求的承载力、刚度及稳定性要求后进行。

（8）盛水构筑物上所有可触及的外露导电部件和进出构筑物的金属管道，均应做等电位联结，并可靠接地。

考点城市给水排水处理厂站工程质量控制要点★【1】城市给水排水处理厂站质量控制指标【2】给水排水混凝土构筑物防渗漏控制【3】城市给水排水处理厂设备安装质量控制一、城市给水排水处理厂站质量控制指标（一）地基与基础主要质量控制指标（1）基坑开挖：基底不应受浸泡或受冻；天然地基不得扰动、超挖；地基承载力应符合设计要求；基坑边坡稳定、围护结构安全可靠，无变形、沉降、位移，无线流现象；基底无隆起、沉陷、涌水（砂）等现象。

（2）抗浮锚杆：钢杆件（钢筋、钢绞线等）以及焊接材料、锚头、压浆材料等的材质、规格；锚杆的结构、数量、深度；锚杆抗拔能力、压浆强度。

1K415000 城市管道工程1K415010 城市给水排水管道工程施工1K415011 城市排水体制选择一、我国城市排水体制我国城市排水系统主要为截流式合流制、分流制或两者并存的混流制排水系统，新兴城市或城区多采用完全分流制排水系统。

在现有城市排水体制下，水环境污染仍较为严重，主要原因有：合流制溢流污染，管道混接，雨水非点源污染严重等。

二、城市新型排水体制对于新型合流制排水系统，源头雨水控制利用可有效减少合流制溢流频率、溢流水量和溢流污染物总量；通过在合流干管上设置储存池或调蓄池，实现合流制污水的完全处理，合流制溢流首先进入储存池，待雨后送到污水处理厂处理，合流制溢流较大时，超过储存池存储能力的溢流水经过简单处理（如旋流分离、沉淀、消毒）后排放。

三、城市排水体制选择应遵循的原则1．应结合我国具体情况，因地制宜地选择排水体制不能盲目地选择分流制，老城区合流制改造为分流制更应慎重。

2．注重新型排水体制的构建新型排水体制应能满足内涝控制、资源利用、污染控制等多重目标，促进城市水系统健康循环。

3．应结合当地水资源、水环境的特点建立多目标的雨水控制利用系统1K415012开槽管道施工技术一、沟槽施工方案（一）主要内容(1)沟槽施工平面布置图及开挖断面图。

(2)沟槽形式、开挖方法及堆土要求。

(3)无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、支拆方法及安全措施。

(4)施工设备机具的型号、数量及作业要求。

(5)不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。

(6)施工安全、文明施工、沿线管线及构（建）筑物保护要求等。

（二）确定沟槽底部开挖宽度（三）确定沟槽边坡二、沟槽开挖与支护（一）分层开挖及深度(1)人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。

(2)人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m；直槽时不应小于0.5m；安装井点设备时不应小于1.5m。

(3)采用机械挖槽时，沟槽分层的深度按机械性能确定。

一级建造师考试《市政工程》考点21：城市给水排水管道工程施工1K415011城市排水体制选择一、我国城市排水体制我国城市排水系统主要为截流式合流制、分流制或两者并存的混流制排水系统，新兴城市或城区多采用完全分流制排水系统。

二、城市新型排水体制新型排水体制指在合流制和分流制中利用源头控制和末端控制技术使雨水渗透、回用、调蓄排放的体制。

雨水源头控制利用技术有雨水下渗、净化和收集回用技术，末端集中控制技术包括雨水湿地、塘体及多功能调蓄等。

三、城市排水体制选择应遵循的原则1.应结合我国具体情况，因地制宜地选择排水体制2.注重新型排水体制的构建新型排水体制的特点有：资源节约、环境友好、点源污染控制与非点源污染控制相结合，污染物减量-水资源利用-防涝减灾三位一体。

新型排水体制应能满足内涝控制、资源利用、污染控制等多重目标，促进城市水系统健康循环。

3.应结合当地水资源、水环境的特点建立多目标的雨水控制利用系统1K415012开槽管道施工技术【重要】开槽铺设预制成品管是目前国内外地下管道工程施工的主要方法。

一、沟槽施工方案(一)主要内容(1)沟槽施工平面布置图及开挖断面图。

(2)沟槽形式、开挖方法及堆土要求。

(3)无支护沟槽的边坡要求;有支护沟槽的支撑形式、结构、支拆方法及安全措施。

(4)施工设备机具的型号、数量及作业要求。

(5)不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。

(6)施工安全、文明施工、沿线管线及构(建)筑物保护要求等。

(二)确定沟槽底部开挖宽度(三)确定沟槽边坡(1)当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合表1K415012-2的规定。

(2)当沟槽无法自然放坡时，边坡应有支护设计，并应计算每侧临时堆土或施加其他荷载，进行边坡稳定性验算。

二、沟槽开挖与支护(一)分层开挖及深度(二)沟槽开挖规定(三)支撑与支护三、地基处理与安管(一)地基处理(二)安管(三)管道防腐(1)使用聚乙烯防腐层作为钢管外防腐层时应注意：1)防腐层所有原材料均应有出厂质量证明书及检验报告、使用说明书、安全数据单、出厂合格证、生产日期及有效期。
