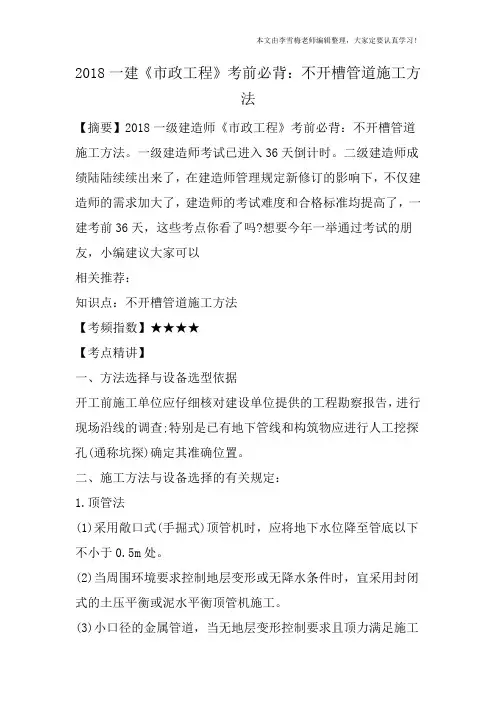

一级建造师《市政工程》考前必背不开槽管道施工方法

2018一建《市政工程》考前必背：不开槽管道施工方
法
【摘要】2018一级建造师《市政工程》考前必背：不开槽管道施工方法。

一级建造师考试已进入36天倒计时。

二级建造师成绩陆陆续续出来了，在建造师管理规定新修订的影响下，不仅建造师的需求加大了，建造师的考试难度和合格标准均提高了，一建考前36天，这些考点你看了吗?想要今年一举通过考试的朋友，小编建议大家可以
相关推荐：
知识点：不开槽管道施工方法
【考频指数】★★★★
【考点精讲】
一、方法选择与设备选型依据
开工前施工单位应仔细核对建设单位提供的工程勘察报告，进行现场沿线的调查;特别是已有地下管线和构筑物应进行人工挖探孔(通称坑探)确定其准确位置。

二、施工方法与设备选择的有关规定：
1.顶管法
(1)采用敞口式(手掘式)顶管机时，应将地下水位降至管底以下不小于0.5m处。

(2)当周围环境要求控制地层变形或无降水条件时，宜采用封闭式的土压平衡或泥水平衡顶管机施工。

(3)小口径的金属管道，当无地层变形控制要求且顶力满足施工
要求时，可采用挤密土层顶管法。

2.盾构法：施工速度快，成本高，适用于给排水管道和综合管道，穿越地面障碍的给水排水主干管道工程，管径3000mm。

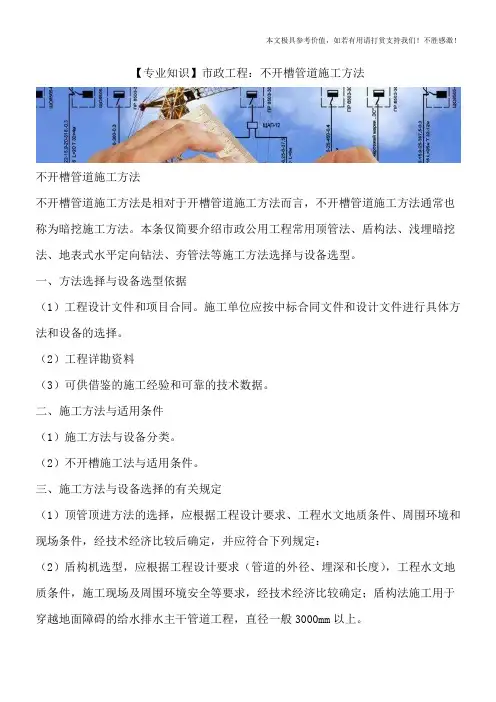

【专业知识】市政工程：不开槽管道施工方法不开槽管道施工方法不开槽管道施工方法是相对于开槽管道施工方法而言，不开槽管道施工方法通常也称为暗挖施工方法。

本条仅简要介绍市政公用工程常用顶管法、盾构法、浅埋暗挖法、地表式水平定向钻法、夯管法等施工方法选择与设备选型。

一、方法选择与设备选型依据（1）工程设计文件和项目合同。

施工单位应按中标合同文件和设计文件进行具体方法和设备的选择。

（2）工程详勘资料（3）可供借鉴的施工经验和可靠的技术数据。

二、施工方法与适用条件（1）施工方法与设备分类。

（2）不开槽施工法与适用条件。

三、施工方法与设备选择的有关规定（1）顶管顶进方法的选择，应根据工程设计要求、工程水文地质条件、周围环境和现场条件，经技术经济比较后确定，并应符合下列规定：（2）盾构机选型，应根据工程设计要求（管道的外径、埋深和长度），工程水文地质条件，施工现场及周围环境安全等要求，经技术经济比较确定；盾构法施工用于穿越地面障碍的给水排水主干管道工程，直径一般3000mm以上。

（3）浅埋暗挖施工方案的选择，应根据工程设计（隧道断面和结构形式、埋深、长度），工程水文地质条件，施工现场和周围环境安全等要求，经过技术经济比较后确定；在城区地下障碍物较复杂地段，采用浅埋暗挖施工管（隧）道会是较好的选择。

（4）定向钻机的回转扭矩和回拖力确定，应根据终孔孔径、轴向曲率半径、管道长度结合工程水文地质和现场周围环境条件，经过技术经济比较综合考虑后确定，并应有一定的安全储备；导向探测仪的配置应根据定向钻机类型、穿越障碍物类型、探测深度和现场探测条件选用。

定向钻机在以较大埋深穿越道路桥涵的长距离地下管道的施工中会表现出优越之处。

（5）夯管锤的锤击力应根据管径、钢管力学性能、管道长度，结合工程地质、水文地质和周围环境条件，经过技术经济比较后确定，并应有一定的安全储备；夯管法在特定场所是有其优越性，适用于城镇区域下穿较窄道路的地下管道施工。

一建市政开槽管道施工方案1. 引言市政开槽管道施工是城市基础设施建设的重要环节之一，其目的是为了提供城市日常运行所需的供水、排水、燃气等基础设施。

本文档将介绍一种一建市政开槽管道施工方案。

2. 施工准备工作2.1 资料齐全在施工前，需要准备相关的资料，包括施工图纸、设计方案、施工合同等。

确保施工方案与设计方案一致，并且施工图纸的准确性。

2.2 材料准备在施工前，需要对所需的材料进行准备，包括管道、接头、阀门、支架等。

确保材料的质量符合相关标准，并且具备良好的耐腐蚀性和耐用性。

2.3 设备准备在施工前，需要准备相关的施工设备，包括开槽机、起重机、压力测试机等。

确保设备的正常运转，并且具备良好的安全性能。

3. 施工流程3.1 位置标定根据施工图纸，确定开槽管道的位置，并进行标定。

标定的准确性对后续的施工具有重要的影响。

3.2 开槽施工根据标定的位置，在地面进行开槽施工。

使用开槽机进行开槽，确保开槽的深度和宽度符合设计要求，并且开槽表面光滑平整。

3.3 管道敷设将预先准备好的管道进行敷设。

根据设计方案，按照一定的坡度和间距进行敷设，并使用阀门等进行连接。

3.4 固定支架在管道敷设完毕后，对管道进行固定支架的安装。

确保支架的稳定性和牢固性，以支持管道的自重和压力。

3.5 接头安装在管道敷设完毕后，根据设计方案安装接头。

确保接头的质量良好，防止漏水和漏气的问题。

3.6 压力测试在管道安装完毕后，进行压力测试。

使用压力测试机对管道进行测试，确保管道的密封性和强度满足设计要求。

3.7 封闭管道在压力测试合格后，对管道进行封闭。

使用封闭件对管道的两端进行封闭，确保管道的完整性和安全性。

4. 施工安全措施在施工过程中，需要采取一系列安全措施，以确保施工人员的安全。

包括但不限于：•佩戴个人防护装备，如安全帽、安全鞋等；•设置警示标志和警示线，提醒周围人员注意施工区域；•严格遵守施工现场规定，确保施工区域的整洁与安全；•定期进行安全检查，发现问题及时整改；•禁止私自更改施工方案或规范。

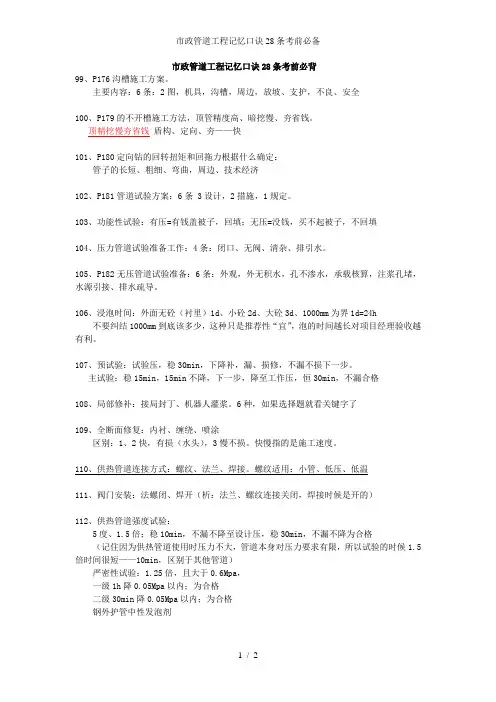

市政管道工程记忆口诀28条考前必背99、P176沟槽施工方案。

主要内容：6条：2图，机具，沟槽，周边，放坡、支护，不良、安全100、P179的不开槽施工方法，顶管精度高、暗挖慢、夯省钱。

顶精挖慢夯省钱盾构、定向、夯——快101、P180定向钻的回转扭矩和回拖力根据什么确定：管子的长短、粗细、弯曲，周边、技术经济102、P181管道试验方案：6条 3设计，2措施，1规定。

103、功能性试验：有压=有钱盖被子，回填；无压=没钱，买不起被子，不回填104、压力管道试验准备工作：4条：闭口、无阀、清杂、排引水。

105、P182无压管道试验准备：6条：外观，外无积水，孔不渗水，承载核算，注浆孔堵，水源引接、排水疏导。

106、浸泡时间：外面无砼（衬里）1d、小砼2d、大砼3d、1000mm为界1d=24h 不要纠结1000mm到底该多少，这种只是推荐性“宜”，泡的时间越长对项目经理验收越有利。

107、预试验：试验压，稳30min，下降补，漏、损修，不漏不损下一步。

主试验：稳15min，15min不降，下一步，降至工作压，恒30min，不漏合格108、局部修补：接局封丁、机器人灌浆。

6种，如果选择题就看关键字了109、全断面修复：内衬、缠绕、喷涂区别：1、2快，有损（水头），3慢不损。

快慢指的是施工速度。

110、供热管道连接方式：螺纹、法兰、焊接。

螺纹适用：小管、低压、低温111、阀门安装：法螺闭、焊开（析：法兰、螺纹连接关闭，焊接时候是开的）112、供热管道强度试验：5度、1.5倍；稳10min，不漏不降至设计压，稳30min，不漏不降为合格（记住因为供热管道使用时压力不大，管道本身对压力要求有限，所以试验的时候1.5倍时间很短——10min，区别于其他管道）严密性试验：1.25倍，且大于0.6Mpa，一级1h降0.05Mpa以内；为合格二级30min降0.05Mpa以内；为合格钢外护管中性发泡剂113、P204埋深：车9田8人6庭3解析：车行道埋深0.9m，农田0.8m，非机动车道（人行）0.6m，庭院0.3m（11版本这里是庭院，12版本这里是车开不到的地方，陈明老师解释这个应该还是庭院）P206黑体字二、三绝对是选择高频区，好好缕缕区分区分114、燃气管道用桥过河措施：6条：加厚、2距离、补偿、减震、弯曲、防腐115、穿河底：钢管，稳管，标志，覆土：有船1.0m、无船0.5m。

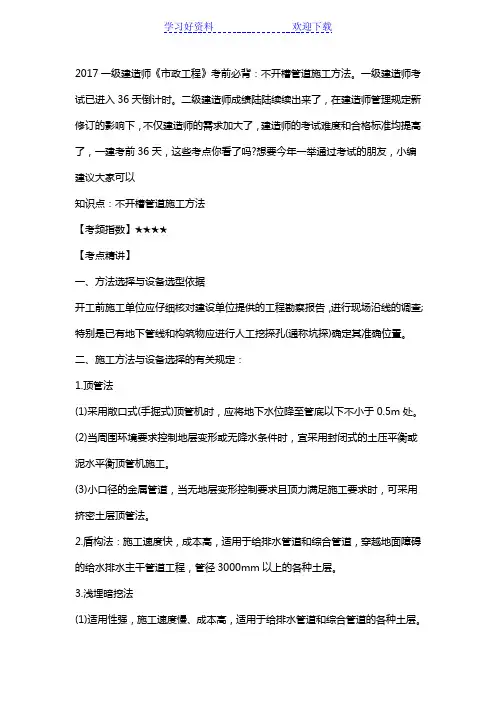

2017一级建造师《市政工程》考前必背：不开槽管道施工方法。

一级建造师考试已进入36天倒计时。

二级建造师成绩陆陆续续出来了，在建造师管理规定新修订的影响下，不仅建造师的需求加大了，建造师的考试难度和合格标准均提高了，一建考前36天，这些考点你看了吗?想要今年一举通过考试的朋友，小编建议大家可以知识点：不开槽管道施工方法【考频指数】★★★★【考点精讲】一、方法选择与设备选型依据开工前施工单位应仔细核对建设单位提供的工程勘察报告，进行现场沿线的调查;特别是已有地下管线和构筑物应进行人工挖探孔(通称坑探)确定其准确位置。

二、施工方法与设备选择的有关规定：1.顶管法(1)采用敞口式(手掘式)顶管机时，应将地下水位降至管底以下不小于0.5m处。

(2)当周围环境要求控制地层变形或无降水条件时，宜采用封闭式的土压平衡或泥水平衡顶管机施工。

(3)小口径的金属管道，当无地层变形控制要求且顶力满足施工要求时，可采用挤密土层顶管法。

2.盾构法：施工速度快，成本高，适用于给排水管道和综合管道，穿越地面障碍的给水排水主干管道工程，管径3000mm以上的各种土层。

3.浅埋暗挖法(1)适用性强，施工速度慢、成本高，适用于给排水管道和综合管道的各种土层。

(2)在城区地下障碍物较复杂地段，采用浅埋暗挖施工管(隧)道是较好的选择。

4.定向钻：施工速度快，控制精度低，适用于给水管道，管径300～1000mm，但是砂卵石及含水地层不适用。

5.夯管1.施工速度快，控制精度低，适用于给水管道，管径300～1000mm，但是砂卵石及含水地层不适用。

2.定向钻机在以较大埋深穿越铁路桥涵的长距离地下管道的施工中会表现出优越之处。

三、设备施工安全有关规定1.施工供电应设置双路电源，并能自动切换;动力、照明应分路供电，作业面移动照明应采用低压供电。

2.采用起重设备或垂直运输系统(1)起重设备必须经过起重荷载计算;(2)起重作业前应试吊，吊离地面100mm左右时，应检查重物捆扎情况和制动性能，确认安全后方可起吊;起吊时工作井内严禁站人，当吊运重物下井距作业面底部小于500mm时，操作人员方可近前工作;(3)严禁超负荷使用;(4)工作井上、下作业时必须有联络信号。

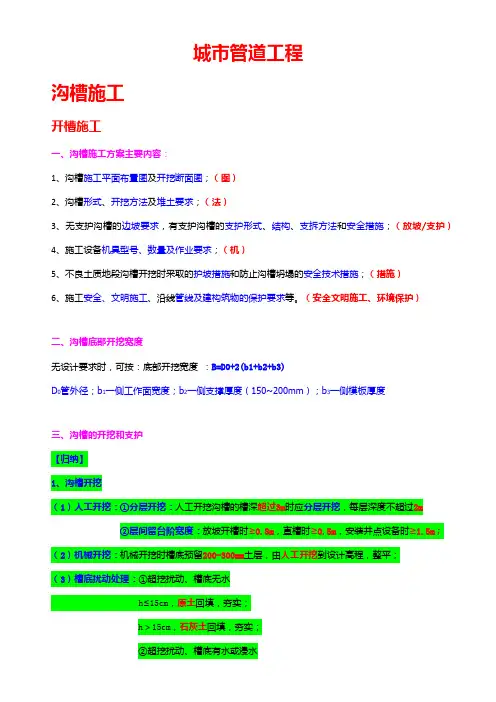

城市管道工程沟槽施工开槽施工一、沟槽施工方案主要内容：1、沟槽施工平面布置图及开挖断面图；（图）2、沟槽形式、开挖方法及堆土要求；（法）3、无支护沟槽的边坡要求，有支护沟槽的支护形式、结构、支拆方法和安全措施；（放坡/支护）4、施工设备机具型号、数量及作业要求；（机）5、不良土质地段沟槽开挖时采取的护坡措施和防止沟槽坍塌的安全技术措施；（措施）6、施工安全、文明施工、沿线管线及建构筑物的保护要求等。

（安全文明施工、环境保护）二、沟槽底部开挖宽度无设计要求时，可按：底部开挖宽度：B=D0+2(b1+b2+b3)D0管外径；b1一侧工作面宽度；b2一侧支撑厚度（150~200mm）；b3一侧模板厚度三、沟槽的开挖和支护【归纳】1、沟槽开挖（1）人工开挖：①分层开挖：人工开挖沟槽的槽深超过3m时应分层开挖，每层深度不超过2m②层间留台阶宽度：放坡开槽时≥0.8m，直槽时≥0.5m，安装井点设备时≥1.5m；（2）机械开挖：机械开挖时槽底预留200-300mm土层，由人工开挖到设计高程，整平；（3）槽底扰动处理：①超挖扰动、槽底无水h≤15cm，原土回填，夯实；h＞15cm，石灰土回填，夯实；②超挖扰动、槽底有水或浸水1K415000城市管道工程 2 h ≤10cm ，级配碎石、级配砂砾回填，夯实；h ≤30cm ，块石、卵石回填，夯实；③超挖回填后压实，压实度接近原地基土密实度。

④柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。

（4）槽底土层为杂填土、腐蚀土或遇废弃建筑物时，全部清除→换填（铺厚度≥15cm 沙土或素土）→整平压实至设计高程； （5）地基验槽：沟槽到底后，地基应有建设、勘察、设计、施工、监理等单位共同验槽。

对不符合要求的地基，由勘察或设计单位提出地基处理意见。

2、沟槽支护——横板、竖楞、水平撑 （1）撑板应随挖随支开始支撑的沟槽开挖深度不得超过1m ，开挖与支撑交替进行，每次交替的深度宜为0.4-0.8m 。

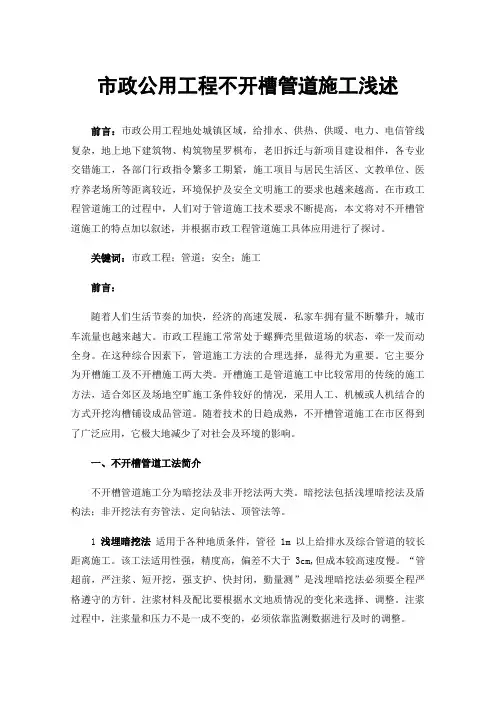

市政公用工程不开槽管道施工浅述前言：市政公用工程地处城镇区域，给排水、供热、供暖、电力、电信管线复杂，地上地下建筑物、构筑物星罗棋布，老旧拆迁与新项目建设相伴，各专业交错施工，各部门行政指令繁多工期紧，施工项目与居民生活区、文教单位、医疗养老场所等距离较近，环境保护及安全文明施工的要求也越来越高。

在市政工程管道施工的过程中，人们对于管道施工技术要求不断提高，本文将对不开槽管道施工的特点加以叙述，并根据市政工程管道施工具体应用进行了探讨。

关键词：市政工程；管道；安全；施工前言：随着人们生活节奏的加快，经济的高速发展，私家车拥有量不断攀升，城市车流量也越来越大。

市政工程施工常常处于螺狮壳里做道场的状态，牵一发而动全身。

在这种综合因素下，管道施工方法的合理选择，显得尤为重要。

它主要分为开槽施工及不开槽施工两大类。

开槽施工是管道施工中比较常用的传统的施工方法，适合郊区及场地空旷施工条件较好的情况，采用人工、机械或人机结合的方式开挖沟槽铺设成品管道。

随着技术的日趋成熟，不开槽管道施工在市区得到了广泛应用，它极大地减少了对社会及环境的影响。

一、不开槽管道工法简介不开槽管道施工分为暗挖法及非开挖法两大类。

暗挖法包括浅埋暗挖法及盾构法；非开挖法有夯管法、定向钻法、顶管法等。

1浅埋暗挖法适用于各种地质条件，管径1m以上给排水及综合管道的较长距离施工。

该工法适用性强，精度高，偏差不大于3cm,但成本较高速度慢。

“管超前，严注浆、短开挖，强支护、快封闭，勤量测”是浅埋暗挖法必须要全程严格遵守的方针。

注浆材料及配比要根据水文地质情况的变化来选择、调整。

注浆过程中，注浆量和压力不是一成不变的，必须依靠监测数据进行及时的调整。

2盾构法适用于相对均质的地层，但随着我国工程施工技术突飞猛进的发展，采用恰当的辅助工法后，在恶劣施工条件下，盾构法适应范围也在逐步扩大。

盾构法主要是由刀盘切削土体后拼装管片，形成管道。

拼装完成后的真圆状态对于管道的精度、防水、沉降及施工速度都有很大的影响，所以必须使用真圆保持装置来保证管片拼装后的精度。

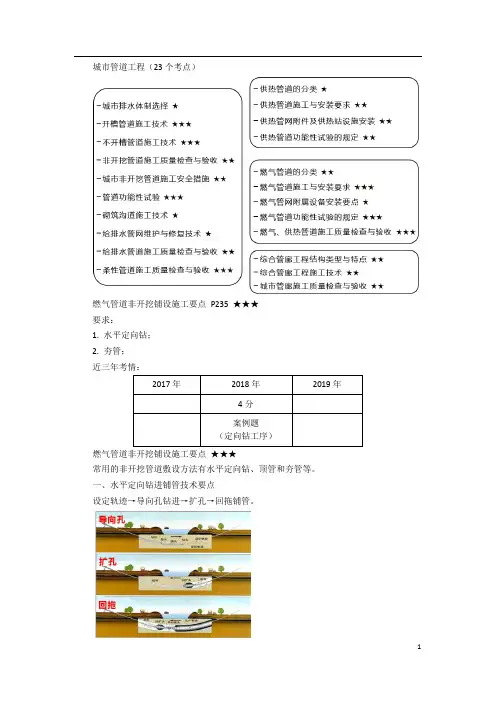

城市管道工程（23个考点）燃气管道非开挖铺设施工要点P235 ★★★要求：1. 水平定向钻；2. 夯管；近三年考情：2017年2018年2019年4分案例题（定向钻工序）燃气管道非开挖铺设施工要点★★★常用的非开挖管道敷设方法有水平定向钻、顶管和夯管等。

一、水平定向钻进铺管技术要点设定轨迹→导向孔钻进→扩孔→回拖铺管。

燃气管道非开挖铺设施工要点★★★1. 一般要求（1）勘察；（2）施组方案审批，交底；（3）设备维护，标定；（4）管材焊接或熔接检验；钢管焊接后应进行外观检验和射线检测，并进行防腐处理；PE管焊接后应进行外观检验。

燃气管道非开挖铺设施工要点★★★（6）施工工作坑的开挖、回填涉及道路的，应按管理部门的要求进行申报，恢复处理应符合道路管理部门的要求。

施工涉及既有交通基础设施、穿越河湖、绿化带等的应按管理部门的要求进行申报、恢复处理。

燃气管道非开挖铺设施工要点★★★2. 导向孔钻进轨迹的施工设计燃气管道非开挖铺设施工要点★★★2. 导向孔钻进轨迹的施工设计钻孔轨迹可分平面轨迹和剖面轨迹。

理想状态的轨迹为“斜直线段→曲线段→水平直线段→曲线段→斜直线段“。

两点两角最大深，形式长度曲半径；（1）轨迹设计包含以下内容：轨迹分段形式、出土与入土点、直线段最大深度、曲线段的曲率半径、出土角与入土点角、直线段与曲线段长度等。

燃气管道非开挖铺设施工要点★★★（7）钻机的选择应以回拉力估算值≤70%的钻机额定的回拉力为依据，结合施工工艺及现场条件等具体确定。

导向钻头应根据地层等选定；扩孔钻头应根据地层、铺管长度、铺管外径、施工工艺等选定。

土用铲；砂砾金；岩石气锤牙轮钻；燃气管道非开挖铺设施工要点★★★燃气管道非开挖铺设施工要点★★★燃气管道非开挖铺设施工要点★★★水平定向钻施工时，砂性土应采用（）导向钻头。

A. 较大掌面的铲形钻头B. 中等掌面的铲形钻头C. 小锥形掌面的铲形钻头D. 气动冲击锤【答案】C燃气管道非开挖铺设施工要点★★★3. 钻进施工要点（1）导向孔钻进施工要点：导向孔钻进施工重要的施工环节是钻孔轨迹监测和控制。

1、路基压实施工要点，试验段的目的：我们生活在一个机遇遍铺的时代里①合理选用施工机具；②确定路基预沉量值；③按压实度要求,确定压实遍数；④确定路基宽度内每层的虚铺厚度；⑤选择压实方式；2、土质路基压实应遵循的原则:轻静低慢叠先轻后重、先静后振、先低后高、先慢后快、轮迹重叠3、软土路基处理的常用处理方法：不要(表)换重锤（垂）表层处理法、换填法、重压法、垂直排水固结法软土路基处理具体方法:啥事欢呼到，靓装涂塑料砂垫层置换、抛石挤淤、置换土、反压护道、砂桩、粉喷桩、土工织物、塑料排水板湿陷性黄土处理方法：预强剂，换化学预浸法、强夯法、挤密法、换土法、化学加固法.（黄)花鱼换机枪:化学加固法、预浸法、换土法、挤密法、强夯法4、城镇道路路基工程项目：土汉奸水泼墙土（石）方、沿线涵洞、路肩、排水管线、边坡、挡土墙5、路基质量检查主控项目：路基被压弯：压实度、弯沉值一般项目：路基允许偏差和路床、路堤边坡6、7、土工合成材料：功能：锅有饭粒要加水过滤、防护、隔离、加筋、排水路堤加筋土工合成材料性能：我死定啦握持强度、较高的撕破强度、顶破强度、足够的抗拉强度台背路基填土加筋:填料应具有良好的水稳定性和压实性能，以碎石土、砾石土为宜。

黏土不透水不行。

路面裂缝防治:喝碗拉面用于裂缝防治的玻纤网和土工织物应分别满足：最大负荷延伸率、网孔尺寸、抗拉强度、单位面积质量等技术要求路基防护:冲击波(坡）冲刷防护、路基防护、坡面防护8、水泥土混凝土路面配合比设计指标:敬完工酒经济型、弯拉强度、工作性、耐久性9、有关混凝土强度：①装配梁吊装时混凝土强度不低于梁体设计强度75%；②预应力混凝土构件吊装孔道压浆强度不低于30MPA③箱涵顶进前检查，箱涵主体结构混凝土强度必须达到设计强度。

（100％）④供热站设施及安装：灌注地脚螺栓使用的细石混凝土（或水泥砂浆）强度等级应比基础混凝度提高一级.拧紧地脚螺栓时灌注混凝土的强度应不小于设计强度的75%⑤桥面防水层施工，基础混凝土强度达到80%时才可以施工⑥伸缩装置两侧预留槽混凝土强度达到100％才可以开放交通⑦预应力水池封锚混凝土强度等级不得低于相应结构混凝土强度等级，且不得低于C40⑧供热站设备安装，灌注地脚螺栓使用的细石混凝土强度等级应比基础混凝土的强度等级高一级⑨供热站设备安装，拧紧地脚螺栓时灌注混凝土的强度应不小于设计强度的75％10、混凝土养护:①、先简支后连续梁湿接头的混凝土宜在一天中气温相对较低时段浇筑,养护≥14d;11、相关距离：①、钢筋笼桩顶混凝土浇筑完成后应高出设计高程0。

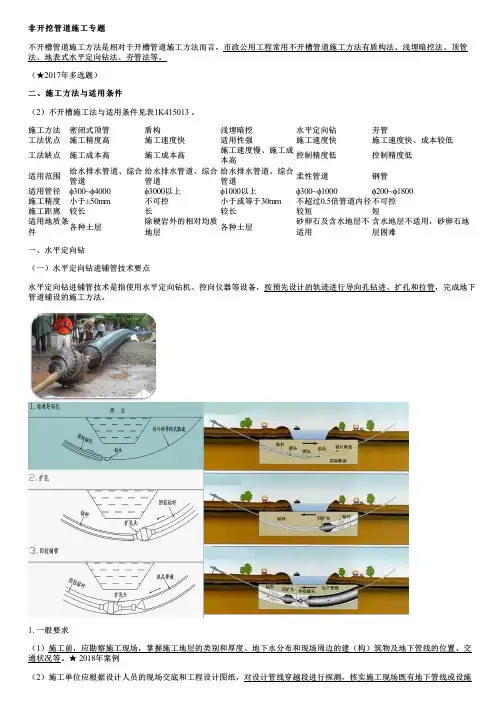

非开挖管道施工专题不开槽管道施工方法是相对于开槽管道施工方法而言，市政公用工程常用不开槽管道施工方法有盾构法、浅埋暗挖法、顶管法、地表式水平定向钻法、夯管法等。

（★2017年多选题）二、施工方法与适用条件（2）不开槽施工法与适用条件见表1K415013 。

施工方法密闭式顶管盾构浅埋暗挖水平定向钻夯管工法优点施工精度高施工速度快适用性强施工速度快施工速度快、成本较低工法缺点施工成本高施工成本高施工速度慢、施工成本高控制精度低控制精度低适用范围给水排水管道、综合管道给水排水管道、综合管道给水排水管道、综合管道柔性管道钢管适用管径ϕ300~ϕ4000ϕ3000以上ϕ1000以上ϕ300~ϕ1000ϕ200~ϕ1800施工精度小于±50mm不可控小于或等于30mm不超过0.5倍管道内径不可控施工距离较长长较长较短短适用地质条件各种土层除硬岩外的相对均质地层各种土层砂卵石及含水地层不适用含水地层不适用，砂卵石地层困难一、水平定向钻（一）水平定向钻进铺管技术要点水平定向钻进铺管技术是指使用水平定向钻机、控向仪器等设备，按预先设计的轨迹进行导向孔钻进、扩孔和拉管，完成地下管道铺设的施工方法。

1. 一般要求（1）施工前，应勘察施工现场，掌握施工地层的类别和厚度、地下水分布和现场周边的建（构）筑物及地下管线的位置、交通状况等。

★ 2018年案例（2）施工单位应根据设计人员的现场交底和工程设计图纸，对设计管线穿越段进行探测，核实施工现场既有地下管线或设施的埋深和位置，并编制该工程的施工组织设计，涉及危险性较大的工程、重要部位、关键环节等还应编制专项方案。

（4）施工铺设的管材焊接或熔接应按设计要求执行，并经检测、检查验收合格。

1）螺旋钢管焊接对缝时，螺旋焊缝的中心距离不应小于100mm。

钢管焊接后应进行外观检验和射线检测，并进行防腐处理。

2） PE管热熔焊接时禁止将SDR值不同的管材进行焊接，PE管热熔焊接翻边宽度值不应超过平均值的±2mm。

市政给水排水管道不开槽施工技术的实施与运用【摘要】不开槽施工是指在市政给排水工程施工中不采用全线开挖的方式进行施工,而是对管线的特定位置进行开挖,从而保证其后期建设环节的顺利施工。

不开糟施工方式能够无破坏性的进行施工,并且施工的方式经济可行，具有良好的经济效益。

;当施在市政给排水工程设计过程中,设计者必须要将管径的外径、长度以及水文地质条件等各个因素考虑在其中,并根据以上的条件以及经济方面的因素,确定定向钻机的回转扭矩和回拖力,同时注意考虑安全储备问题。

对导向探测仪进行配置的时候,需要考虑到定向钻机类型、穿越障碍物类型、探测深度以及现场探测条件。

若需要选用浅埋暗挖的方式进行施工,那么在施工之前,技术人员必须要对施工现场的实际情况进行分析,只有将所有可能发生的影响因素进行综合考虑,才能够选择最科学合理的施工技术,从而保证工程的施工质量。

3、对于管节的要求我们必须要严格的按照相关规定和设计要求,进行选择,对于玻璃钢管的要求,要根据其管径的大小和顶进情况综合国家的标注进行挑选。

对于钢管的质量要求,设备,严格的按照施工设计图纸进行操作，在施工过程中，要尽量保证工作井井底的干燥、稳定，开挖结束后要对工作井进行封底操作，最后要在工作井口的周围设置安全防护栏及其他防护措施，确保井内通道的安全。

1、顶管和盾构后背墙施工在进行后背墙施工时，后背墙的结构强度、刚度必须符合顶管、盾构最大允许顶力的要求，在施工过程中要确保后背墙平面平整坚实，并要和掘进轴线相垂直，这样能保证作用力的良好传递。

在正式施工前，施工人员要对后背土体的允许抗力进行计算，如果计算结果不符合相关规定，要根据实际情况对后背土体进行加固;当后背墙为装配式时，可以采用方木、型钢、钢板等进行组装，后背墙的底部可以在工作坑底500mm出进行安装，在组装后背墙时，要保证组装构件规格一致，紧;当后当工作井洞口土层不稳定时，要根据实际情况对洞口土体进行加固、改良，然后对洞口土体的强度、渗水状况等进行检查，确保洞口土体有良好的稳定性。

给排水管道工程一、开槽管道施工技术1、沟槽施工方案：1）主要内容：①施工平面布置图和开挖断面图②沟槽形式、开挖方法、堆土要求③无支护沟槽边坡;有支护沟槽支撑形式、结构、支拆、安全④机具设备的型号、数量、作业要求⑤不良土质沟槽开挖护坡和防止塌方措施⑥安全文明施工，沿线管件、建构筑物保护等2、沟槽底部开挖宽度=管外径+2＊一侧（工作面+支撑厚度+模板厚度）3、确定沟槽边坡—-①不设支撑：土质好、均匀、地下水低于沟槽底面,且开挖深度在≤5m②沟槽无法自然放坡:有支护设计、稳定性验算4、沟槽开挖与支护1）、分层开挖及深度——①人工开挖：a、槽深＞3m，分层开挖，每层深度不超过2mb、多长沟槽层间留台宽度:直槽不小于0.5m放坡不小于0。

8m安装井点设备不小于1.5m②机械开挖:沟槽分层深度按机械性能确定2）、沟槽开挖规定——①机械开挖槽底预留200~300mm，留人工开挖，不得扰动原状土②槽底入受水侵泡、受冻：用天然级配砂砾石或石灰土回填③槽底为湿陷性黄土:按设计要求进行地基处理槽底为杂填土、腐蚀土:全部挖除按设计要求地基处理边坡符合施工方案规定,设置安全梯供人上下3）、支撑与支护-—①采用木撑板、钢板桩，随挖随支②软土或其他不稳定土，采用横排撑板时,开始支撑的开挖深度不得超过1m，交替进行，每次交替开挖深度宜为0.4～0.8m③支撑常检查，发现异常及时处理；雨期、春季解冻时期加强检查④拆除支撑前，对沟槽2侧建构筑物、槽壁进行检查，制定拆除的作业要求和安全措施,拆除撑板制定安全措施，与回填交替进行⑤人员安全梯上下，不得攀爬支撑软土专题：——软土不管是基槽还是基坑要求：分层、分块、均衡开挖，开挖深度不超过1m,边挖边撑，交替进行，每次交替开挖深度宜为0.4～0。

8m5、地基处理与安管1）地基处理——①槽底局部超挖或发生扰动时:a、超挖深度不超过150mm时：Ⅰ、原土回填夯实，压实度不小于原地基土的密实度Ⅱ、地基土壤含水量大，不适于压实时，应换填②排水不良造成地基土扰动时：a、扰动深度在100mm以内：天然砂石或砂砾石处理b、扰动深度在300mm以内，但下部坚硬时：填卵石或石块，用砾石填空隙并找平③柔性管道地基处理宜采用砂桩、搅拌桩等复合地基2）安管——①管节、管件下沟前逐节进行外观质量检查②采用焊接接口时，两端管的环向焊缝处齐平：错口允许偏差0.2倍壁厚,内壁错边量不超过0.1倍壁厚且不得大于2mm③电容、热熔连接接口时：在当日温度较低或接近最低时进行④金属管道：内外防腐和施做阴极保护二、不开槽管道施工方法选择1、方法：顶管法、盾构法、浅埋暗挖发、地表式水平向钻法、夯管法2、方法选择与设备选型依据1)、工程设计文件和项目合同2）、工程详勘资料：现场沿线调查，管线、建构筑物保护，坑探3）可供借鉴的施工经验和可靠的技术数据3、施工方法与设备选择的有关规定1）顶管法：①敞开(人工）式-—地下水位降至管底下不小于0.5m②密闭（机械）式：a、土压平衡b、泥水平衡当周围环境要求控制地层变形、无降水条件时采用（注意出反选择题)③小口径的金属管道：可采用一次顶进的挤密土层2）盾构机:穿越地面障碍的给排水主干管道工程，Ø＞3000mm，精度不可控3) 浅埋暗挖：穿越城区地下障碍物较复杂地段4）定向钻机：可以安装导向探测仪,但控制精度低，穿越较大埋深道路桥涵的长距离地下管线，只使用于给水管道5）夯管：城镇区域下较窄道路的地下管道，成本低，不可控，适用于钢管4、设备施工安全规定-—1）施工设备、配套设备、辅助系统等安装完成后，经试运行和安全性检验，合格后方可掘进作业2）操作人员培训持证上岗3）施工供电采用双路电源，并自动切换;动力、照明分路供电，作业面移动照明采用低压供电4)采用起重设备或垂直运输系统：①起重设备经过起重荷载计算③起重作业前应试吊，吊离底面100mm左右时，应检查重物捆扎情况和制动性能，确认安全后方可起吊;起吊时工作井内严禁站人，当吊运重物下井距作业面底部小于500mm时，操作人员方可近前工作④严禁超负荷使用⑤工作井上、下作业时有联络信号5）所有设备、装置在使用中定期检查、维修、保养.6）施工中对地表或地下影响范围内的管道、建构筑物设置观测点，监控测量三、给排水管道功能性试验1、基本规定——1）给排水管道功能性试验分：a、压力管道的水压试验b、无压管道的严密性试验2）给排水管道分类：混凝土类管道、金属类管道、化学建材管道3）给排水管道试验方案：后背及堵板的设计;进水管道、排气孔、排水孔的设计;加压设备、压力计的选择与安装设计；排水疏导措施;升压分级的划分及观测制度的规定；试验管段的稳定措施和安全措施2、给排水压力管道水压试验—-1）压力管道试验前准备工作：①管段所有敞口封闭，不得渗漏水②不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件③水压试压钱清理管内杂物④做好水源引接、排水等疏导方案⑤除接口外，管道两侧及管段以上回填高度不小于 0。

市政给排水管道不开槽施工定向钻法施工方案摘要：社会经济的发展促进了基础设施建设的发展，同时随着我国城市化进程的不断加快，给排水管道的施工渐渐趋向于不开槽设计。

因为原有的地面施工会涉及到众多的问题，所以不开槽施工受到欢迎。

本文市政给水排水管道不开槽施工技术中的定向钻法施工技术进行研究。

市政给排水管道施工技术直接影响到民众用水排水以及市政市容建设，所以必须加强相关设计和施工技术水平的提高。

关键词：市政给排水管道；定向钻法；施工；设计方案市政工程建设中，给排水管道架设施工工程是备受人们的关注，再加上大多是在市区进行施工管理工作，施工环境要相对复杂一些，关系到众多的周边环境，比如电力管线、地铁工程、燃气管道的铺设等等。

所以在众多的施工方法中，市政给水排水管道不开槽设计和施工是最为科学合理的方法，其中，定向钻法是非常重要的不开槽施工方法。

这样的方法对施工技术有了更高的要求，需要进行良好的施工设计和施工监管。

一、市政给水排水管道不开槽施工概述给排水工程主要是：用水文学和水文地质学的原理解决取水和排水的有关问题；用水力学的原理解决水的输送；用物理、化学和微生物学的原理进行水质的处理和检验。

上个世纪80年代在中国形成环境工程学科，又从水环境的高度把给排水工程原有内容的大部分包括在内，使给排水工程和环境工程、水资源工程以及环境科学互相交叉，共同发展。

电子计算机和系统工程应用于给排水工程的规划、设计、施工和运行管理，使给水质量与废水处理进入一个新阶段。

给排水施工技术发展到现在，更多的是在使用不开槽设计。

不开槽设计指的是在管道沿线地面下开挖成形的洞内敷设或浇筑管道的施工方法，有顶管法、盾构法、浅埋暗挖法、定向钻法、夯管法等。

本文就不开槽设计中的定向钻法施工进行详细叙述。

始于二十世纪七十年代的水平定向钻进穿越技术，综合了传统的道路钻孔、地质勘探和油气井定向钻进技术。

这项技术已成为一种完善的施工方法。

它应用于穿越河流和水渠、街道、高速公路、铁路、机场跑道、海滩、岛屿、建筑物拥挤的地方、管线通道和运河等的石油、天然气、自来水、污水及其它流体的管线铺设和电力与电讯电缆的导管铺设等二、市政给水排水管道不开槽施工中定向钻法技术概述定向钻法指的是由大型的定向钻机进行钻孔、扩孔、清孔等过程以后再进行管道回拖的方法。

市政给水排水管道不开槽及施工工艺摘要：不开槽施工技术在市政给排水管道施工中具有重要的应用价值，但同时其中也存在很多施工难点，如果不对其进行合理化管控，施工质量和使用质量的实际效果就会受到很大影响。

本文对管道不开槽施工技术应用优势简要概述后，详细讨论了施工难点和施工要点，希望据此为该技术规范应用提供一些理论参考。

关键词：市政建设；给水排水管道；不开槽施工技术；施工工艺前言在城市化建设不断完善规整的现代化建设背景下，越来越多先进施工理念与施工工艺融入其中，促进市政建设施工效率与质量的提升，给排水管道不开槽施工技术正是其中重要组成部分。

城市规模扩大、人口激增对其给水、排水工作造成很大压力，给排水系统管道施工的多发性也在此过程中因传统开槽施工规模大、影响重而多受限制，严重影响了城市水资源调控的及时性、合理性。

在此基础上，将管道不开槽技术融入其中，不仅能有效降低施工影响，而且还能节约施工成本，控制施工难度，提高完工后的投用质量，在市政给排水管道施工中具有重要的应用价值，所以更需各施工组准确把握不开槽施工技术的应用要点，结合施工环境对其施工质量予以科学维护，提高管道施工实效性。

1.不开槽施工技术的基本概述传统管道施工中常选用开槽施工技术，不仅施工量大、施工环节多、施工周期长，而且还会对周边居民生活和道路交通运输造成不利影响，在一些繁华路段施工压力更大，而不开槽施工技术主要是针对性展开施工部位的挖掘，而不进行较大面积的开挖施工，所以在施工影响上要小的多，而且施工量也有很大程度的降低，能在最小施工影响下完成管道施工操作，是目前市政给排水管道施工中特别常用的一类施工技术。

不开槽施工技术相对更加灵活、安全、可靠，以地下施工作业的方式减少对地面道路等影响，施工中做好挖掘部位的作业地点标记之后，即可展开挖掘施工，大部分施工环节位于地下，完成通道挖掘后，规范铺设给排水管道即可，所以更使整个施工流程更加清楚而具条理，可定时定量展开挖掘施工，保证施工可靠性，同时在施工成本上也比开槽施工下的管道铺设更低，更适合于市政管道施工。

城市管道工程（23个考点）不开槽管道施工方法选择P203 ★★★要求：1. 方法和设备选型依据；2. 施工方法与适用条件；3. 施工方法与设备选择的有关规定；4. 设备施工安全有关规定；近三年考情：2017年2018年2019年7分1分多选题案例题（定向钻）案例题不开槽管道施工方法选择★★★一、方法选择与设备选型依据二、施工方法与适用条件不开槽管道施工方法选择★★★不开槽管道施工方法选择★★★不开槽管道施工方法选择★★★不开槽管道施工方法选择★★★不开槽管道施工方法选择★★★三、施工方法与设备选择的有关规定不开槽管道施工方法选择★★★定向钻机的回转扭矩和回拖力，应根据孔径、轴向曲率半径、管道长度，结合工程水文地质条件，现场周围环境条件，经技术经济比较后确定，并应有一定安全储备。

夯管锤击力根据管径、钢管力学性能、管道长度，结合地质水文和环境，经技术经济比较后确定，并有一定安全储备。

不开槽管道施工方法选择★★★四、设备施工安全有关规定（一）施工设备、装置1. 施工设备，试运行和安全经检验，合格再用；2. 操作人员培训上岗；3. 管道内系统满足技术、安全、文明要求；4. 供电设置双路电源，能自动切换；动力照明分路供电，作业面移动照明采用低压供电；5. 管道内通风、作业环境；不开槽管道施工方法选择★★★6. 起重设备或垂直运输系统（1）起重前试吊，吊离10cm检查重物捆扎情况和制动性能，确认安全后方可起吊。

（2）起吊时工作井内严禁站人，吊运重物下井距作业面底部小于50cm时，操作人员方可近前工作。

（3）严禁超负荷使用。

（4）工作井上、下作业时必须有联络信号。

（二）监控量测及时反馈，指导施工。

不开槽管道施工方法选择★★★适用于砂卵石地层的不开槽施工方法有（）。

【2013】A. 密闭式顶管B. 盾构C. 浅埋暗挖D. 定向钻E. 夯管【答案】ABC不开槽管道施工方法选择★★★施工速度慢、使用各种土层的不开槽管道施工方法是（）。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)
建设工程教育网
/
一级建造师考试辅导《市政工程管理与实务》第一章第五节讲义
典型例题
典型例题
一、单项选择题
1.热力管道回填土夯实到管顶0.5m以后，应在管道位置上方平敷塑料标志带，标志带的颜色是（）（09试题）
A.黄色
B.蓝色
C.红色
D.绿色
【答案】A
【解析】埋设警示带是为了提醒以后开挖施工，当挖到警示带时应注意，此带下面有燃气管道，应格外小心开挖，不得损坏管道。

黄色是燃气管道的警示色。

2.下列供热管道的补偿器中，属于自然补偿方式的是（）（10考点）
A.波形补偿器
B.Z形补偿器
C.方形补偿器
D.填充式补偿器
【答案】B
3.施工速度快、成本较低的不开槽管道施工方法是（）。

（11考点）
A.盾构法
B.夯管法
C.定向钻法
D.浅埋暗挖法
【答案】B
4.直埋蒸汽管道必须设置（）。

（11考点）
A.放散管
B.排污管
C.排潮管
D.检漏管
【答案】C
5.燃气管道试验采用肥皂水对管道接口进行检查的试验是（）。

（11考点）
A.气压试验
B.水压试验
C.严密性试验
D.管道通球扫线
【答案】A。

一级建造师（市政专业）管道工程相关知识点选择题考点1、水环境污染的原因：合流制溢流污染、管道混接、雨水非点源污染严重。

2、新型分流制排水系统，强调雨水的源头分散控制和末端集中控制，减少城市管网中的径流量和污染物总量。

雨水源头控制有雨水下渗、净化、收集回用，末端控制有湿地、塘，多功能调蓄。

3、新型合流制排水系统，源头雨水控制可减小合流制溢流频率、溢流水量和溢流污染物总量。

4、新型排水体制的特点：资源节约、环境友好、点源污染控制和非点源污染相结合。

污染减量-水资源利用-防涝减灾三位一体，新型排水体制满足内涝减灾、资源利用、污染控制等多重目标。

5、不开槽施工方法：1）成本高、距离长、各种土层的：顶管、盾构、浅埋暗挖；2）速度快、精度低：定向钻、夯管；3）周围环境要求控制地层变形或无降水条件时：用顶管；4）小口径金属管道、无地层变形控制且顶力满足要求时，用顶进的挤密土层顶管法；5）周围环境有安全要求时采用盾构；6）穿越地下障碍物较复杂地段，采用浅埋暗挖；7）较大埋深穿越道路桥涵长距离地下管线用定向钻；8）城镇区域穿越较窄道路地下管道用夯管；6、垂直运输设备、起吊设备规定（适用所有设备、可以出案例）：1）设备安装完成后，经试运行和安全性检查后才能使用；中小型设备由施工员会同专业技术管理人员、使用人员检查验收，大型设备、成套设备在项目部自检的基础上，由企业技术负责人组织相关部门检查验收，塔式、门式起重机、吊篮、垂直提升设备应经第三方有资质单位验收后才能使用，进场时检查安全保险装置及限位说明书、维修保养及运输说明书、安全操作规程，并建立机械档案；2）设备操作人员维修人员经专业培训，考试合格后持证上岗；3）设备使用实行定机、定人、定岗的原则;4）起重设备经重荷载计算，起吊时应试吊，离地面100mm左右时，检查捆扎和制动性能，起吊过程工作井严禁站人，当距地面小于500mm时，人员靠近操作;5）在使用过程中，定期检查、维修、保养。
