高频电子线路（复习资料）一、填空1、LC 并联谐振回路的谐振频率为 W0，当工作频率 W 〈 W0时，回路呈感性；当 W 〉W0时，回路呈容性；当 W=W0时，回路呈纯阻性。

此外，回路的品质因数Q 越高，则回路选择性越好，通频带越窄。

2、高频谐振功率放大器有欠压、过压和临界工作状态。

假设电路原来工作于临界状态，其它条件不变，若增大集电极直流电源电压 E C , 则电路将进入过压状态。

3、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅 。

4、一个三点式振荡电路，已知晶体管 c-e 间接上电感元件，为满足相位条件，则 b-e 间应接电感元件， c-b 间应接电容元件。

5、常用的调频方法有直接调频、间接调频两种。

6、反馈式振荡器的振荡平衡条件是∑Ф =2n п和Uf=Ui7、模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和 混频等频谱搬移电路中。

8、混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 和场效应管混频器等。

9、三点式振荡器判别法则是X be 和X ce 电抗性质相同，X cb 和它们电抗性质相反。

10、直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

11、LC 回路并联谐振时，回路阻抗最大，且为纯阻性；12、LC 回路串联谐振时，电容上的电压为电路端电压的Q 倍，且相位 落后总电压９０度；13、LC 并联谐振回路的通频带B w0.7等于00Q f ，其中f 0等于LC π21，回路Q 值等于CR L R 000ωω或14、模拟通信中信号载波调制方法有调幅（AM ），调频（FM ），调相（PM ）三种；15、非线性电路的基本特征是：在输出信号中产生新的频率分量；17、减少高频功放晶体管Pc 的方法是：(1).减少集电极电流的电流;(2).在集电极电流流通时导通角最小；18、幅度调制根据调幅信号频谱结构的不同分为基本调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅三种调幅方式；19、集电极调幅常见的失真有惰性失真，负峰切割失真两种。

高频电子线路试题及答案A一、选择题1．二极管峰值包络检波器适用于哪种调幅波的解调（）A．单边带调幅波 B．抑制载波双边带调幅波 C．普通调幅波 D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（）A．甲类 B．乙类 C．甲乙类 D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号，此干扰为（）A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以用作（）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（）A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压 B．弱过压 C．临界 D．欠压12．鉴频的描述是（）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频15．二极管峰值包络检波器，原电路正常工作。

第3章高频信号放大器3.1自测题3.1-1晶体管的截止频率fß是指当短路电流放大倍数|ß|下降到低频ß 0的时所对应的工作频率。

3.1-2矩形系数是表征放大器好坏的一个物理量。

3.1-3消除晶体管y re的反馈作用的方法有和。

3.1-4.为了提高效率，高频功率放大器应工作在状态。

3.1-5.为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在状态。

3.1-6.根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。

3.2 思考题3.2-1 影响谐振放大器稳定性的因素是什么？反向传输导纳的物理意义是什么？3.2-2声表面波滤波器、晶体滤波器和陶瓷滤波器各有什么特点,各适用于什么场合?3.2-3说明fβ、f Tβ、fɑ和f max的物理意义。

分析说明它们之间的关系3.2-4为什么晶体管在高频工作时要考虑单向化或中和,而在低频工作时,可以不必考虑?3.2-5. 谐振功率放大器工作于欠压状态。

为了提高输出功率，将放大器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？3.2-6.为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3.2-7.为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？3.2-8.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？3.2-9.一谐振功放如图3.2-9所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。

；(b)θ=90。

；(c)θ<90o。

(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲高效率、大功率工作,谐振功放应工作于：(a)欠压状态(b)临界状态(c) 过压状态(4)当把图中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。

9. 单调谐放大器经过级联后电压增益 增大 、通频带 减小 、选择性提高 。

（在空格中填写变化趋势）10.调谐放大器工作不稳定的主要因素是晶体管结电容形成的内部反馈。

如果反馈在某频率上满足正反馈条件，则可能产生自激振荡。

从电路上消除内反馈的方法有 中和 和 失配 法。

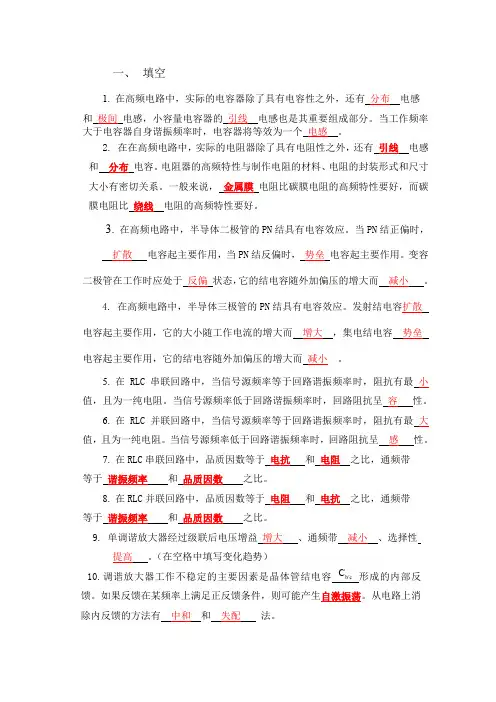

一、 填空1. 在高频电路中，实际的电容器除了具有电容性之外，还有 分布 电感和 极间 电感，小容量电容器的 引线 电感也是其重要组成部分。

当工作频率大于电容器自身谐振频率时，电容器将等效为一个 电感 。

2. 在在高频电路中，实际的电阻器除了具有电阻性之外，还有 引线 电感 和 分布 电容。

电阻器的高频特性与制作电阻的材料、电阻的封装形式和尺寸大小有密切关系。

一般来说， 金属膜 电阻比碳膜电阻的高频特性要好，而碳膜电阻比 绕线 电阻的高频特性要好。

3. 在高频电路中，半导体二极管的PN 结具有电容效应。

当PN 结正偏时， 扩散 电容起主要作用，当PN 结反偏时， 势垒 电容起主要作用。

变容二极管在工作时应处于 反偏 状态，它的结电容随外加偏压的增大而 减小 。

4. 在高频电路中，半导体三极管的PN 结具有电容效应。

发射结电容扩散 电容起主要作用，它的大小随工作电流的增大而 增大 ，集电结电容 势垒 电容起主要作用，它的结电容随外加偏压的增大而 减小 。

5. 在RLC 串联回路中，当信号源频率等于回路谐振频率时，阻抗有最 小 值，且为一纯电阻。

当信号源频率低于回路谐振频率时，回路阻抗呈 容 性。

6. 在RLC 并联回路中，当信号源频率等于回路谐振频率时，阻抗有最 大 值，且为一纯电阻。

当信号源频率低于回路谐振频率时，回路阻抗呈 感 性。

7. 在RLC 串联回路中，品质因数等于 电抗 和 电阻 之比，通频带等于 谐振频率 和 品质因数 之比。

8. 在RLC 并联回路中，品质因数等于 电阻 和 电抗 之比，通频带等于 谐振频率 和 品质因数 之比。

为了提高效率高频功率放大器一般工作在C类工作状态Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】2007~2008学年高频期末考试（A 卷）一、选择题（每题1分，共10分）：1. 为了提高效率，高频功率放大器一般工作在( C )工作状态。

(A)甲类 (B)乙类 (C)丙类 (D)甲乙类2. 在高频放大器中，多用调谐回路作为负载，其作用不包括 （ D ）。

(A)选出有用频率 (B)滤除谐波成分 (C)阻抗匹配 (D)产生新的频率成分 3. 利用高频功率放大器的基极调制特性完成功放和调幅，功率放大器工作状态应选（ A ）。

(A)欠压 (B)临界 (C)过压 (D)超临界 4. 以下振荡器频率稳定度最高的是（ C ）(A)互感反馈 (B)克拉泼电路 (C)西勒电路(D)电容三端式振荡电路 5. 调谐放大回路的通频带与( A )有关。

(A) 回路谐振频率和品质因数 (B) 品质因数和频率稳定度 (C) 回路谐振频率和失谐量 (D) 失谐量和频率稳定度 6. 如下图所示的传输线变压器是一种（ D ）(A) 2:1阻抗变换传输线变压器， (B) 1:2阻抗变换传输线变压器， (C) 1:4阻抗变换传输线变压器， (D) 4:1阻抗变换传输线变压器。

7. 相位鉴频器的输出电压值为比例鉴频器输出电压值的( B )(A) 4倍， (B) 2倍， (C) 1/2， (D) 1/4。

8.调幅信号()()()V t t t u c c ωcos cos 1Ω+=，则上、下边频分量的功率占总功率的( D )(A)1/2， (B)2/3， (C)1/6， (D)1/3。

9. 单频调制时，调相波的最大相偏Δφm 正比于 ( A )(A) u Ω(t)max ， (B) u Ω(t)， (C) Ω， (D) du Ω(t)/dt max 。

10. 石英晶体振荡器的主要优点是 （ C ）(A)容易起振 (B)振幅稳定 (C)频率稳定度高 (D)减小谐波分量 二、填空题（共20分）：1. 单调谐放大器经过级联后一般会使电压增益 变大 (1分)、通频带 变窄 (1分)、选择性 变好 (1分)。

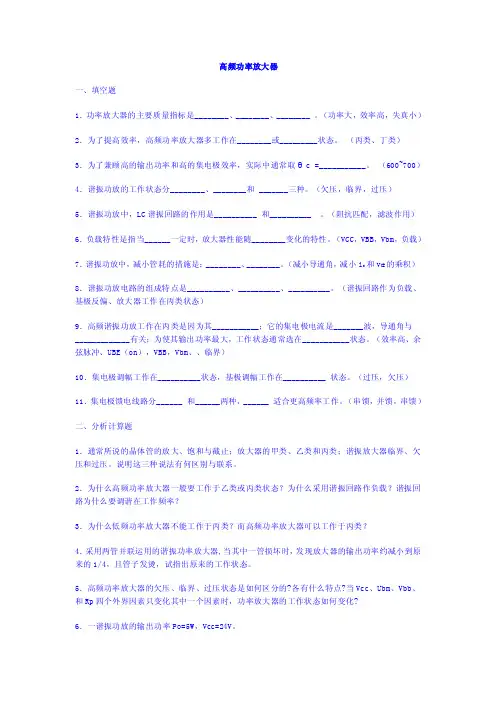

高频功率放大器一、填空题1．功率放大器的主要质量指标是________、________、________ 。

（功率大，效率高，失真小）2．为了提高效率，高频功率放大器多工作在________或_________状态。

（丙类、丁类）3．为了兼顾高的输出功率和高的集电极效率，实际中通常取θc =___________。

（600~700）4．谐振功放的工作状态分________、________和 _______三种。

（欠压，临界，过压）5．谐振功放中，LC谐振回路的作用是__________ 和__________ 。

（阻抗匹配，滤波作用）6．负载特性是指当______一定时，放大器性能随________变化的特性。

（VCC，VBB，Vbm，负载）7．谐振功放中，减小管耗的措施是：________、________。

（减小导通角，减小i c和v CE的乘积）8．谐振功放电路的组成特点是__________、__________、__________。

（谐振回路作为负载、基极反偏、放大器工作在丙类状态）9．高频谐振功放工作在丙类是因为其___________；它的集电极电流是_______波，导通角与_____________有关；为使其输出功率最大，工作状态通常选在___________状态。

（效率高、余弦脉冲、UBE（on），VBB，Vbm、、临界）10．集电极调幅工作在__________状态，基极调幅工作在__________ 状态。

（过压，欠压）11．集电极馈电线路分______ 和______两种，______ 适合更高频率工作。

（串馈，并馈，串馈）二、分析计算题1．通常所说的晶体管的放大、饱和与截止；放大器的甲类、乙类和丙类；谐振放大器临界、欠压和过压。

说明这三种说法有何区别与联系。

2．为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3．为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？4．采用两管并联运用的谐振功率放大器,当其中一管损坏时，发现放大器的输出功率约减小到原来的1/4，且管子发烫，试指出原来的工作状态。

1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

2．晶体管正弦波振荡器产生自激振荡的相位条件是u f和u i同相，振幅条件是U f＝U i。

3．调幅的就是用调制信号去控制载波信号，使载波的振幅随调制信号的大小变化而变化。

4．小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能。

5．谐振功率放大器的调制特性是指保持U bm及R p不变的情况下，放大器的性能随U BB变化，或随U CC变化的特性。

1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

2．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。

1．通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

2. 丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

1．通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2．调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅。

4．单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。

（在空格中填写变化趋势）5．调频的主要优点是抗干扰能力强、功率管利用率高和信号传输保真度高1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真1、下列不属于小信号谐振放大器的技术指标是（C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线6、下列电路不属于频谱搬移电路的是（B ）A、调幅电路B、调频电路C、检波电路D、变频电路9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入1、谐振放大器处在谐振时其增益最大。

（√）2、小信号谐振放大器抑制比越大，其选择性越好。

（√）3、高频功放的动态线是一条直线。

（×）4、石英晶振可分为串联型和并联型。

（√）5、LC正弦波振荡器的振荡频率由反馈网络决定。

（×）6、利用非线性器件的相乘作用实现频谱搬移。

请大家在各单元复习的基础上再进入课后练习，目的是：一方面培养同学的正确思维方法和解题方法；另一方面通过自主学习，检测自己对基本概念掌握与理解的正确与否，从而提高学习效率和学习效果。

绪论一、填空题1．无线通信系统一般有__________、__________、___________三部分组成。

（发射设备、传输媒质、接收设备）2．人耳能听到的声音的频率约在__________到__________的范围内。

（20HZ、20KHZ ）3．调制有_________、__________、_________三种方式。

（调幅、调频、调相）4．无线电波在空间的传播方式有________、_________、__________三种。

（地波、天波、直线波）二、简答题1．画出无线通信调幅发、收信机的原理框图，并说明各部分的作用。

2．在无线电通信中为什么要进行调制，如何进行调制？调制的方式有哪些？3．在接收设备中，检波器的作用是什么？试画出检波器前后的信号波形。

4．高频信号的种类有哪些？它们各自有何特征？5．无线电波段是如何划分的？各波段的传播特性和应用情况如何？第一章高频小信号放大器一、填空题1．高频小信号放大器的主要技术指标有_________、________、__________。

（增益、通频带、选择性）2．LC回路并联谐振时，回路________最大，且为纯___________。

（阻抗、电阻）3．高频小信号谐振放大器的常用的稳定方法有________和________；引起其工作不稳定的主要原因是_________；该放大器级数的增加，其增益将________，通频带将_________。

（中和法、失配法、Cbc’大、变大、变窄）4．扩展放大器通频带的方法有________、________、_________三种。

（负反馈法、组合电路法、补偿法）二、计算题1．试设计用于收音机中频放大器中的简单并联谐振回路。

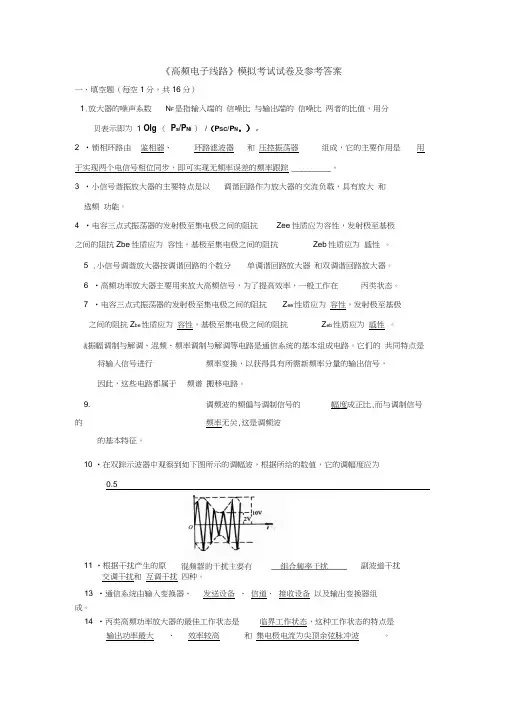

《高频电子线路》模拟考试试卷及参考答案一、填空题（每空1分，共16分） 1.放大器的噪声系数N F 是指输入端的 信噪比 与输出端的 信噪比 两者的比值，用分贝表示即为 1 Olg （ P s /P Ni ） /（P SC /P N 。

）。

2 •锁相环路由 鉴相器、环路滤波器和 压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 __________ 。

3 •小信号谐振放大器的主要特点是以 调谐回路作为放大器的交流负载，具有放大 和选频 功能。

4 •电容三点式振荡器的发射极至集电极之间的阻抗Zee 性质应为容性，发射极至基极之间的阻抗Zbe 性质应为 容性，基极至集电极之间的阻抗 Zeb 性质应为 感性 。

5 .小信号调谐放大器按调谐回路的个数分单调谐回路放大器 和双调谐回路放大器。

6 •高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在 丙类状态。

7 •电容三点式振荡器的发射极至集电极之间的阻抗Z ee 性质应为 容性，发射极至基极之间的阻抗Z be 性质应为 容性，基极至集电极之间的阻抗Z eb 性质应为 感性 。

&振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。

它们的 共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于 频谱 搬移电路。

9. 调频波的频偏与调制信号的 幅度成正比,而与调制信号的频率无关,这是调频波的基本特征。

10 •在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为0.5交调干扰和 互调干扰 四种。

13 •通信系统由输入变换器、 发送设备 、 信道、 接收设备 以及输出变换器组 成。

14 •丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是 输出功率最大、效率较高和 集电极电流为尖顶余弦脉冲波。

副波道干扰11 •根据干扰产生的原因,15 •石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

⾼频电⼦线路试卷及答案⼀、单项选择题（本⼤题共10⼩题，每⼩题2分，共20分）1．欲提⾼⾼频功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类2．混频器⼲扰哨声的产⽣是由于（D）A．混频器前端电路的选择性不好B．外来⼲扰信号与本振的组合⼲扰C．外来⼲扰信号与有⽤信号的组合⼲扰D．混频器的⾮理想相乘特性产⽣的有⽤信号与本振的⾃⾝组合⼲扰3．调频波的特点是（A）A．载波频率随调制信号的⼤⼩⽽变化B．载波频率随调制信号的频率⽽变化C．载波幅度随调制信号的频率⽽变化D．载波的附加相移随调制信号频率⽽变化4．调制信号为uΩ(t)=UΩcosΩt,载波信号为uc(t)=Uccosωct，则表达式uo(t)=Ucos(ωct+msinΩt)是（C）A．普通调幅波B．抑制载波双边带调幅波C．调频波D．调相波2．欲提⾼功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类3．为提⾼振荡频率的稳定度，⾼频正弦波振荡器⼀般选⽤（B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器5．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最⼤频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以⽤作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最⼤振幅为10v，最⼩振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下⼏种混频器电路中，输出信号频谱最纯净的是（C）A．⼆极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放⼤器⼯作在临界状态，若保持其它参数不变，将集电极直流电源电压增⼤，则放⼤器的⼯作状态将变为（D）A．过压B．弱过压C．临界D．⽋压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利⽤⽯英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，⽯英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，⽯英晶体呈阻性，可构成串联型晶体振荡器C．fsD．fs14．下图所⽰框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt，u L(t)= U L cosωL tA ．振幅调制B ．调幅波的解调C ．混频D ．鉴频15．⼆极管峰值包络检波器，原电路正常⼯作。

高频电子线路填空题1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外，还有调制和解调、混频和反馈控制电路等。

3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。

4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频率小于谐振频率时，回路呈感性。

5.LC谐振回路有串联谐振和并联谐振两种谐振方式。

6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。

7.谐振功率放大器中，LC谐振回路既起到阻抗匹配又起到选频滤波作用。

8.要产生较高频率信号应采用、LC 振荡器，要产生较低频率信号应采用RC 振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9.三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。

10.发射机的中间级高频功率放大器，应工作于过压状态。

因为过压状态输出电压平稳且弱过压时，效率最高。

11.高频功率放大器的三种工作状态，分别为过压、临界、欠压。

12.发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。

13.为了有效地实现基极调幅，调制器必须工作在欠压状态，14.集电极调幅应使放大器工作在过压状态，调幅系数必须> 1。

15.为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

16.某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA，RP=100Ω，Ec=24v，当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到欠压状态，回路两端电压Ucm将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压Ucm将增大。

17.丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

《通信电子电路》练习题及答案解析1. 必答[单选题]当输入信号本身为电信号时，在通信系统中可省略。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：A2. 必答[单选题]调制应用在通信系统的。

A：输入变换器B：发送设备C：接收设备D：输出变换器正确答案：B3. 必答[单选题]为了有效地发射电磁波，天线尺寸必须与辐射信号的。

A：频率相比拟B：振幅相比拟C：相位相比拟D：波长相比拟正确答案：D4. 必答[单选题]下列表述正确的是。

A：低频信号可直接从天线上有效地辐射B：低频信号必须装载到高频信号上才能有效地辐射C：低频信号和高频信号都不能从天线上有效地辐射D：低频信号和高频信号都能从天线上有效地辐射正确答案：B5. 必答[单选题]下列表述正确的是。

A：高频功率放大器只能位于接收系统中B：高频振荡器只能位于接收系统中C：调制器只能位于发送系统中D：解调器只能位于发送系统中正确答案：C6. 必答[判断题]发送设备和接收设备的末级一般都采用功率放大器。

1：对2：错正确答案：对1. [填空题]选频网络的通频带指归一化幅频特性由1下降到（）时的两边界频率之间的宽度。

第1空：1/√2正确答案：(1)；0.7；0.7072. [填空题]理想选频网络的矩形系数为（）。

第1空：1正确答案：(1)13. [单选题]实际选频电路的矩形系数均（）。

A：大于1B：小于1C：等于1D：不能确定正确答案：A4. [单选题]越接近1，选频特性越（）。

A：好B：差正确答案：A1. [单选题]LC组成的并联谐振回路，谐振时，谐振回路的端电压值。

A：最大B：最小C：等于零D：不能确定、正确答案：A2. [单选题]LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：C3. [单选题]LC并联谐振回路中，当工作频率小于谐振频率时，回路呈（）。

A：感性B：容性C：阻性D：感性或容性正确答案：A4. [单选题]下列描述LC串联回路的表达式中，不正确的。

第一章一、填空题1.为了改善系统性能、实现信号的（有效传输）及（信道的复用），通信系统中广泛采用调制技术。

2.用待传输的基带信号去改变高频载波信号的某一参数的过程，称为（调制），用基带信号去改变载波信号的幅度，称为（调幅）。

3.无线电波传播方式大体可分为（沿地面传播、沿空间直线传播、依靠电离层传播）。

4.非线性器件能够产生（新的频率分量），有（频率变换）的作用。

第二章一、单选题1. 对集中选频放大器下列说法不正确的是（B ）。

A. 集中选频放大器具有接近理想矩形的幅频特性；B. 集中选频放大器具有选择性好、调谐方便等优点；C. 集中选频放大器可用陶瓷滤波器构成。

2. 单调谐放大器中，Qe对选择性和通频带的影响是（B ）。

A. Qe 越大，选择性越好，通频带越宽B. Qe 越大，选择性越好，通频带越窄C. Qe 越大，选择性越差，通频带越窄4. 单调谐小信号放大器中，并联谐振回路作为负载时常采用抽头接入，其目的是（C ）A.展宽通频带B.提高工作频率C.减小晶体管及负载对回路的影响5. 单调谐小信号放大器多级级联，其总通频带将（B ）。

A.增大B.减小C.不变6. LC并联谐振回路两端并联一电阻后,回路的通频带将会( B)。

A.缩小B.展宽C.不变7. 并联谐振回路的矩形系数为(A )。

A.≈10B.与Q值有关C.与谐振频率有关8. LC并联谐振回路相移频率特性在谐振频率处的斜率是（A）。

A.负值B.正值C.零9. LC并联谐振回路谐振时，回路相移为（A）。

A.零B.+90°C.-90°10. LC并联谐振回路谐振时其等效阻抗为（C）。

A.零B.小且为纯电阻C.大且为纯电阻三、填空题1. 小信号谐振放大器性能与谐振回路的等效品质因素Qe有密切关系，Qe越大，其谐振曲线越（尖锐），谐振增益越（大），选择性越（好），通频带越（窄）。

2. LC并联谐振回路中，Q值越大，其谐振曲线越（尖锐），通频带越（窄），选择性越（好）。

2007〜2008学年高频期末考试（A卷）一、选择题（每题1分，共10分）：1. 为了提高效率，高频功率放大器一般工作在（C）工作状态。

（A）甲类（B）乙类（C）丙类（D）甲乙类2. 在高频放大器中，多用调谐回路作为负载，其作用不包括（D ）。

（A）选出有用频率（B）滤除谐波成分（C）阻抗匹配（D）产生新的频率成分3. 利用高频功率放大器的基极调制特性完成功放和调幅，功率放大器工作状态应选（A）o（A）欠压（B）临界（C）过压（D）超临界4. 以下振荡器频率稳定度最高的是（C ）（A）互感反馈（B）克拉泼电路（C）西勒电路（D）电容三端式振荡电路5. 调谐放大回路的通频带与（A ）有关。

（A）回路谐振频率和品质因数（B）品质因数和频率稳定度（C）回路谐振频率和失谐量（D）失谐量和频率稳定度（C） 1:4阻抗变换传输线变压器，（D） 4:1阻抗变换传输线变压器。

7. 相位鉴频器的输出电压值为比例鉴频器输出电压值的（B ）（A） 4 倍，（B） 2 倍，（C） 1/2，（D） 1/4。

8. 调幅信号U c t 1 cos t cos c t V，则上、下边频分量的功率占总功率的（D ）（A）1/2，（B）2/3，（C）1/6，（D）1/3。

9. 单频调制时，调相波的最大相偏厶拆正比于（A ）（A）u a（t）max，（B） U Q（t），（C）Q，（D） du Q（t）/dt max。

10. 石英晶体振荡器的主要优点是（C ）（A）容易起振（B）振幅稳定（C）频率稳定度高（D）减小谐波分量二、填空题（共20分）：1. 单调谐放大器经过级联后一般会使电压增益变大 （1分）、通频带 变窄（1分）、选择性变好 （1分）。

2. 正弦波振器的振荡平衡条件是 A （ 3 °）F （ 3。

）=1（2分）和A F2n （n 0, 1, 2丄）（2 分）。

3. 振幅解调方法可分为包络检波 （1分）和 同步检波（1分）两大类。

四川信息职业技术学院《高频电子线路》模拟考试试卷十班级姓名学号题目一二三四五六七八总分得分得分评分人一、填空题（每空1分，共20分）1．小信号调谐放大器按调谐回路的个数分和。

2．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。

3．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为，发射极至基极之间的阻抗Z be性质应为，基极至集电极之间的阻抗Z cb性质应为。

4．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。

它们的共同特点是将输入信号进行，以获得具有所需的输出信号，因此，这些电路都属于搬移电路。

5．调频波的频偏与调制信号的成正比，而与调制信号的无关，这是调频波的基本特征。

6．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为。

7．根据干扰产生的原因，混频器的干扰主要有、、和四种。

8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是，在调频信号中是。

9．锁相环路由、和组成，它的主要作用是。

得分评分人二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如下图a、b、c、d所示电路。

R、C为正常值，二极管为折线特性。

能完成检波的电路是（）。

6．石英晶体振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m P sinΩt）B．u PM(t)=U C cos（ωC t－m P cosΩt）C．u PM(t)=U C（1＋m P sinΩt）cosωC t D．u PM(t)=kUΩU C cosωC tsinΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则本振信号频率为（）A．2085kHz B．1740kHz C．1275kHz D．1075kHz 10．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调频信号中是（）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）11．关于间接调频方法的描述，正确的是（）A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频12．放大器的噪声系数N F是指（）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率 D．输出端的噪声功率/输入端的噪声功率13．鉴频特性曲线的调整内容不包括（）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变得分评分人三、判断题（每小题1分，共10分，正确的打“”，错误的打“×”。

高频功率放大器（一）填空题1、高频功率放大器输入、输出调谐回路的作用是、、。

2、高频功率放大器中谐振电路的作用是、、。

3、设一放大器工作状态有下述几种：甲类，乙类，丙类。

效率最高。

4、丙类功率放大器输出波形不失真是由于。

5、高频功率放大器有三种工作状态，分别为、、；其中是发射末级的最佳工作状态。

6、高频功率放大器负载采用电路，作用是。

7、高频功率放大器的调整是指保证放大器工作在状态，获得所需要的和。

8、高频功率放大器的集电极输出电流为波，经负载回路中选频后输出为波。

（二）选择题1、高频功率放大器输出功率是指。

A)信号总功率B)直流信号输出功率C）二次谐波输出功率D）基波输出功率2、高频功率放大器功率增益是指。

A）基极激励功率与集电极输出功率之比B）集电极输出功率与基极激励之比C）不能确定3、丙类高频功率放大器三极管作用是。

A）开关作用B）按照输入信号变化的规律，将直流能量转变为交流能量C）A和B4、为使高频功率放大器有较高的效率，应工作在状态。

A）甲类B）乙类C）丙类5、丙类高频功率放大器的集电极电流为。

A）余弦脉冲B）正弦脉冲C）方波6、丙类高频功率放大器最佳工作状态是。

A）欠压B）过压C）临界7、某丙类高频功率放大器，若要求输出电压平稳，放大器应选择在什么状态下工作。

A）欠压B）过压C）临界8、丙类高频功率放大器的最佳工作状态是。

A）临界状态，此时功率最大，效率最高。

B）临界状态，此时功率较大，效率最高。

C）临界状态，此时功率最大，效率较高。

D）临界状态，此时功率较大，效率较高。

9、为使放大器工作在丙类工作状态，则基极偏压应为。
