标准水泵房安装工艺,简单易懂！目录：1.泵房的功能及安装的体现2.常见的泵房介绍3.泵房安装工艺流程图及质量控制4.泵和管道支架安装标准5.泵房阀门安装要求1.泵房的功能及安装的体现泵房是安装水泵、电动机、水泵控制柜及其他辅助设备的建筑物，是水泵站工程的主体，其主要作用是为水泵机组、辅助设备及运行管理人员提供良好的工作条件。
不同的泵房形式影响并决定泵站进、出水建筑物的形式及布置。
合理设计泵房，对节约工程投资，延长设备使用寿命，保证安全和经济运行都有重要意义。
泵房的安装在整个水施工程中是重中之重，是一个安装公司在一个工程中的技术的体现所在地，同时也是系统的源头，因此，泵房的安装工艺就是一个公司在工程里的脸面，泵房的工艺做得好就是公司的标志。
2.常见的泵房介绍给水泵房主要是给自来水加压用的，比方可以将水抽到水塔或者高层建筑的屋顶水箱。
因为一般城市供水系统的水压只有3kg/cm2.所以高层房屋用水就需加压。
保证高区用水压力满足使用要求。
消防泵房主要是担负消防供水任务的水泵房均称为消防水泵房。
消防水泵房，按作用分为取水泵房、送水泵房和加压泵房；按使用目的分为生活、生产、消防合用泵房(如水厂内)，生产、消防合用泵房(如工业企业内部)，生活、消防合用泵房(如民用建筑物内)、独立的消防水泵房(如油罐区)。
为了保证火灾时管道内达到灭火区域的压力要求，保证灭火功能。
污水泵房主要是将上游来水提升至后续处理单元所要求的高度，使其实现重力自流。
它的工作特点是它所抽升的水是不干净的，一般含有大量的杂质，而且来水的流量随时都在变化。
3.泵房安装工艺流程图及质量控制焊接管道安装泵房安装工艺流程图安装前的土建施工环境要求：1.安装区域土建的主体施工已完成，2.安装区域垃圾或废弃物清理干净并有足够的加工制作空间，3.柱子和楼板需装修的必须进行装修完成，4.安全维护已经施工完成，保证施工安全，5.运输路线已经施工完成，保证材料进场运输通畅，6.临电、邻舍安装完成，保证施工用电要求，7.设备基墩已浇筑完成。
水泵房设备及配管工程安装方案一、水泵房设备安装方案1.设备选型：根据水泵房的需求和运行条件，选用适合的水泵设备。
根据所需水量、扬程、泵的类型等参数进行选择。
2.设备布置：水泵布置位置应尽量靠近水源，以减少管道的长度和损失。
根据具体布局条件，选择合适的地点安装水泵设备。
3.设备安装：安装水泵设备时，首先需进行基础施工。
根据水泵设备的重量和基建条件，确定基础的大小和材料，并进行混凝土浇筑和加固。
然后进行水泵设备的定位和固定，确保设备的稳定性和平衡性。
4.设备连接：将水泵设备与电源进行连接，确保供电稳定，同时根据需要安装电控设备，如开关箱、保护装置等。
5.油箱安装：如果使用柴油发电机组，还需安装油箱。
油箱应放置在合适的位置，与柴油发电机组之间通过管道连接。
6.防护措施：为保证设备的安全稳定运行，根据实际情况安装防护设备，如抗震、防火、防水等措施。
1.管道选材：根据水泵房内的水质、压力等条件，选择合适的管材。
常用的管材包括铁管、钢管、塑料管等。
2.管道布置：根据水泵房内的地形、限制条件等，合理布置管道。
尽量减少弯头和弯曲，使水流畅通。
3.管道安装：将选好的管材进行切割和连接，确保管道的质量和连续性。
根据需要安装阀门等配件，以便于控制水流。
4.配管支架：为确保管道的稳定性，安装配管支架。
配管支架应放置在适当的位置，定期检查并进行维护。
5.防护措施：在管道安装过程中，根据需要采取防护措施，如绝缘、防腐、防水等措施，以保证管道的使用寿命和质量。
6.系统检测：在安装完成后，进行系统检测和调试。
检查管道的连通性和密封性，确保系统的正常运行。
以上就是水泵房设备及配管工程的安装方案。
在实施过程中，应根据具体情况进行细化和具体化，确保设备和管道的正常运行和安全稳定。
井下泵房安装水泵施工安全技术措施井下泵房是地下水处理与输送的必要构筑物。
在井下泵房中，水泵是最为重要的设备之一。
安装水泵的过程中存在一定的施工风险，必须采取相应的安全技术措施，确保施工人员的安全。
本文将详细介绍井下泵房安装水泵施工安全技术措施。
前期准备工作在安装水泵之前，必须进行前期准备工作以确保施工的顺利进行。
以下是几项前期准备工作：1.安全检查。
在进行施工操作之前，必须对井下泵房进行安全检查，确保井下泵房的结构强度符合要求，电气设备符合标准，通风系统正常工作等。
2.设备检查。
检查水泵的外观和内部构造，确认其完好无损。
同时，检查水泵的电机是否合格，电线是否有断裂、锈蚀、变形等情况。
3.人员培训。
安装水泵是一项技术活，施工前要进行必要的人员培训，确保施工人员熟知操作规程和安全标准。
安全技术措施1.确认电源是否断开。
在拆卸和安装水泵之前，务必确认电源已经断开，并使用接地线将设备接地，防止触电事故的发生。
在重新接通电源之前，必须进行一次全面的检查，消除隐患后方可重新供电。
2.人员防护措施。
安装过程中，必须佩戴适当的个人防护设备，例如安全帽、安全鞋、手套等。
同时，施工现场应设置警示标识，以提醒人员注意安全。
3.吊装水泵。
为了保证施工安全，必须采用专业吊装工具和吊装设备进行水泵的悬挂与整体安装。
在悬挂水泵的过程中，应保持水泵的平稳运动，防止发生松脱和坠落等意外事故。
4.使用套管。
为了保证水泵系统的稳定性，建议在水泵上方安装套管，使其在工作时不会受到外界振动的影响，从而降低泵的振动和噪音。
5.确认接线正确。
接线必须严格按照水泵的电路图来进行操作，电气连接的正确性应得到确保。
在使用螺母紧固器压紧接线之前，应清理接口处的污垢，并检查接口是否松动。
6.消防措施。
在进行安装水泵的施工操作之前，必须完善消防设施，并做好应急准备。
同时，施工人员应熟悉井下泵房内部的物品位置以及灭火设备的使用方法等，以防止发生火灾等意外事故。

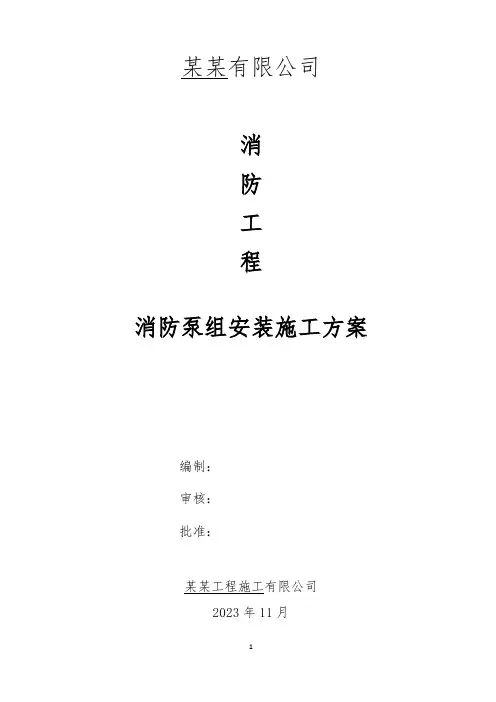

某某有限公司消防工程消防泵组安装施工方案编制：审核：批准：某某工程施工有限公司2023年11月目录1、工程概况 (3)2、编制依据 (3)3、施工准备 (3)4、施工方法 (5)5、泵组试运转 (7)6、质量保证 (8)7、器具使用计划 (9)8、安全技术措施 (10)9、预防发生电气火灾的措施 (10)10、触电急救措施 (11)11、附表 (15)1、工程概况本工程为某某有限公司某某系列产品建设项目消防工程。
地址位于：某某经济技术开发区某某号；监理单位：某某监理工程有限公司；施工单位：某某工程施工公司。
本建筑消防水源接自厂区新建消防水站，站内设置有独立的临时高压消防给水系统。
该临时高压消防给水系统包括：有效储水容积大于2160m[3]消防水池（分为2座），消防电泵2台（两用，单泵流量Q=360m[3]/h，H=100m）、柴油机驱动消防泵1台（备泵，流量Q=720m[3]/h，H=100m）、消防稳压泵2台（一用一备，单泵Q=18m[3]/h，H=105m）及隔膜式气压罐一个（有效水容积不小于300L），平时由消防稳压泵及气压罐将全厂消防水系统压力维持在1.05MPa。
2、编制依据2.1设备一览表2.2《机械设备安装工程施工及验收通用规范》（GB50231-2017）2.3《压缩机、风机、泵安装工程机验收规范》（GB50278-2010）3、施工准备（1）施工技术准备a.泵组相关资料，安装平面布置图、安装图、基础图、总装配图、主要部件图等。
b.设备安装前，技术人员仔细阅读设备技术文件，了解泵的结构形式、操作条件等，并对每台泵的安装做出详细的技术交底。
（2）施工现场准备a.基础具备安装条件，基础附近的地下工程基本完成，场地平整；b.施工运输和道路畅通；c.施工用的照明（如有夜间施工）、电源已备齐。
d.安装用的其中运输设备具备使用条件e.吊装场地已平整，压实。
f.泵组周围各种大型设备及周围无阻碍物。
井下泵房安装水泵施工安全技术措施随着现代化城市化建设的快速发展，各种类型的泵房设施在城市中得到了广泛的建设和使用。
其中，井下泵房是一种常见的泵房类型，其安装施工涉及到大量的危险性因素，需要采取有效的安全技术措施。
本文将从井下泵房安装水泵施工的角度出发，介绍一些必要的安全技术措施，以确保施工过程中的安全性。
施工前准备在施工前必须对泵房进行详细的勘查，并制定相应的施工计划和安全方案，以确保施工过程中的安全性。
同时，必须对施工人员进行专业的培训，并掌握相关的安全技能，了解危险性因素并采取相应的应急措施。
现场安全措施1.井下泵房的空气质量检测在施工前，必须进行空气质量检测，以确保泵房内的空气不会对人员造成伤害。
如有空气污染，则必须在施工前进行清理和通风，以确保空气质量达到标准。
同时，在施工过程中要持续对空气质量进行监测，防止发生安全事故。
2.安装电器设备的安全性施工人员在安装电器设备时，必须使用符合国家标准的电力设备，并切勿使用过时或质量差的电器设备，以免造成安全隐患。
同时，对于电器设备的安装、调试和维护，必须由技术人员进行专业的操作。
在使用电器设备时，必须切断电源并进行必要的安全操作，以免发生触电事故。
3.矿业安全进行专项施工在进行井下泵房的施工过程中，必须切实加强矿业安全管理，制定相应的安全生产标准，并建立健全的安全制度。
同时，必须对施工人员进行专项培训和管理，并配备相应的安全设备和保险措施，以确保施工过程的良好顺利开展。
4.加强现场管理和安全检查在进行井下泵房施工过程中，必须加强现场管理和安全检查，及时处理各种安全隐患，并制定相应的应急预案和处置方案。
同时，对施工过程中可能出现的各种问题要有充分的准备和应对措施，以确保施工过程中的安全性和及时性。
施工结束后在施工结束后，必须对所有的施工设备和工具进行清点和归整，并对泵房进行全面的安全检查和清理。
如有发现任何安全隐患和问题，必须及时进行处理和处理，并制定相应的安全保障措施，以确保下次施工开展顺利。
目录一、编制依据 (1)二、工程概况 (2)三、施工准备 (3)1、施工技术准备 (3)2、施工现场准备 (3)四、施工技术措施 (4)1、基础验收检查 (4)2、在基础上放线，确定安装位置 (5)3、基础的处理 (5)4、基础垫板设置 (6)5、埋设地脚螺栓 (6)6、基础板的设置 (6)7、水泵安装 (6)8、电机安装 (7)9、管道及支架安装 (7)10、阀门的安装 (9)11、系统试压与泵组试运转 (11)五、安全技术措施 (12)星河丹堤N1区泵房水泵、管道和阀门安装施工方案一、编制依据1、《建筑给水排水设计规范 GB50015-2003(2009年版）》2、《阀门的检查与安装规范》 ST/T 4102-953、《建筑给水排水及采暖工程施工质量验收规范》 GB 50242---20024、设计单位提供的技术要求等二、工程概况1、工程名称：2、3、本方案主要针对水泵房进行水泵安装、管道安装和阀门安装，具体型号及数量如下表所示：设备（泵类)阀门数量表一览表00 20 过滤器DN100个8.0021 过滤器DN80个5。
0022 过滤器DN65个 1.0023 消声止回阀DN80个 4.0024 消声止回阀DN65个3。
0025 消声止回阀DN50个1。
0026 遥控浮球阀DN20个 4.0027 可曲绕橡胶接头DN100个8.0028 可曲绕橡胶接头DN80个9.0029 可曲绕橡胶接头DN65个 4.0030 可曲绕橡胶接头DN50个1。
00三、施工准备1、施工技术准备（1）泵安装前应具备下列技术资料：1）泵的出厂合格证明书；2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书；3）泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；4)泵的装箱清单；（2）设备安装前,技术人员必须认真阅读设备技术文件，了解泵的结构形式、操作条件等，并对每台泵的安装写出详细的技术交底。
地下水泵安装的规范要求地下水泵是一种用于抽取和输送地下水的设备，广泛应用于供水、灌溉、排水和工业生产等领域。
为了确保地下水泵的安全运行和高效性能，有一些规范要求需要遵守。
本文将详细介绍地下水泵安装的规范要求。
一、选址与准备在安装地下水泵之前，首先需要进行选址和准备工作。
选址应远离下水道、垃圾填埋场等可能对地下水泵运行产生不良影响的区域。
选址还需考虑地下水水位、地质条件和土壤特性等因素。
在选址完成后，需要进行准备工作。
首先，清理选址范围内的杂草和障碍物，确保施工区域整洁。
其次，对施工区域进行测量和勘察，确定泵房的位置和地下管道的布局。
二、泵房建设泵房是地下水泵的工作空间，对于安装地下水泵至关重要。
泵房的建设需要符合以下规范要求：1. 结构稳固：泵房应具备足够的强度和稳定性，能够承受地下水泵的工作负荷和外部环境的影响。
2. 通风与排水：泵房内应设置通风设施，确保室内空气流通。
同时，泵房应具备排水系统，及时排除泵房内的积水。
3. 电气设备：泵房内的电气设备应符合国家标准，安装合理可靠的电力配电系统，确保地下水泵的正常运行。
4. 安全设施：在泵房内部设施灭火器材和相关安全标识，保证泵房的安全。
三、井口开挖井口是地下水泵与地下水井相连接的部分，开挖井口需要遵循以下规范要求：1. 井口尺寸：井口的尺寸应根据地下水泵的类型和尺寸确定，确保地下水泵的顺利安装与维修。
2. 泥水井壁：井口周围的泥土应按照设计要求进行支护，防止坍塌。
3. 排水措施：在井口周围设置有效的排水设施，防止井下积水对地下水泵造成影响。
四、地下管道布置地下管道是连接地下水泵和井口的重要部分，其布置需要符合以下规范要求：1. 布局合理：地下管道的布置应符合设计要求，尽量减少弯头和转角，以保证水流的畅通。
2. 固定稳固：地下管道应钢筋混凝土或其他适当材料制作，并固定在地基上，确保管道的稳固性。
3. 绝热保温：地下管道应采用绝热材料进行保温处理，防止水温过低或过高对水泵和管道造成损害。
泵房设备安装施工方案-(1)一、施工准备工作在进行泵房设备安装施工之前，需要做好充分的准备工作，以确保施工顺利进行。
首先，要对泵房进行现场勘察，了解泵房的结构和情况，为后续安装工作提供参考。
其次，要准备好所需的施工材料和设备，包括泵房设备、工具等。
最后，要对施工人员进行培训，确保他们了解施工流程和安全注意事项。
二、设备安装过程1.准备工作：在进行设备安装之前，要先进行设备验收和检查，确保设备完好无损。
同时，要对安装位置进行标注，确定设备的摆放位置。
2.水泵安装：首先安装水泵，将水泵放置在预定位置，并根据设计要求连接管道和电源。
3.电气设备安装：安装完水泵后，开始安装电气设备，包括电机、控制柜等，确保电气设备连接正确，电路畅通。
4.管道连接：连接好水泵和电气设备后，进行管道连接工作，确保管道布局合理，通畅无阻。
三、安装质量要求1.安装位置：设备安装位置应符合设计要求，保证设备正常运行和维护。
2.连接牢固：设备之间的连接应牢固可靠，避免漏水或者松动现象。
3.电气接线：电气设备接线要符合电气安全规范，确保电路畅通，避免发生短路或漏电等情况。
4.泵房环境：施工完成后，要清理泵房环境，保持清洁整洁，确保设备正常运行。
四、安全措施1.佩戴防护装备：施工人员在作业过程中，应佩戴好相应的防护装备，确保人身安全。
2.施工现场：要保持施工现场整洁、有序，避免杂物堆积和危险物品存在。
3.作业规范：施工过程中，要按照相关规范和流程进行，避免违规操作造成问题。
4.应急措施：制定好应急预案，以备不时之需，确保施工过程中的突发情况得到及时处理。
五、施工验收施工完成后，应进行施工验收，由相关部门或专业人员进行检查，确保设备安装符合要求。
如果存在问题，及时进行整改。
同时，记录下施工过程和验收结果，作为施工档案留存。
总结泵房设备安装施工是一个复杂的过程，需要充分的准备、严格的执行和严谨的验收。
只有做好每一个细节，才能确保设备安装质量，保障泵房设备的正常运行和使用寿命。
全自动水泵安装方法简介全自动水泵是一种能够自动控制水流的设备，广泛应用于农田灌溉、城市供水、工业生产等领域。
本文将介绍全自动水泵的安装方法，帮助用户正确安装和使用该设备。
材料准备在安装全自动水泵之前，需要准备以下材料和工具：1. 全自动水泵2. 泵房或储水池3. 进水管道和出水管道4. 电源线5. 螺母、螺栓和管接头6. 扳手、螺丝刀和电钻步骤1. 泵房或储水池的选择首先确定泵房或储水池的位置和尺寸。
泵房或储水池应尽量接近需要供水的地方，同时便于维护和保养。
选择一个干燥、通风良好的地方，并确保设备固定稳定。
2. 安装进水管道将进水管道连接到水源处。
在连接处使用螺母、螺栓和管接头进行固定，确保连接牢固，避免漏水。
3. 连接出水管道将出水管道连接到需要供水的地方。
同样，使用螺母、螺栓和管接头进行连接固定，确保连接牢固，避免漏水。
4. 安装水泵和电源线将全自动水泵放置在泵房或储水池内，并根据需要进行固定。
将电源线连接到水泵的电源接口上，并注意接线的正确性和安全性。
5. 连接和测试将进水管道和出水管道与水泵的相应接口连接起来。
在连接过程中，需注意用适当的密封材料确保连接处不漏水。
连接完成后，检查所有连接处是否牢固。
接下来，接通电源，打开水泵的控制开关，等待水泵自行启动。
观察水泵工作是否正常，检查供水是否顺畅。
如发现异常，应立即关闭水泵并排除故障。
6. 定期维护全自动水泵在长期使用过程中，需要进行定期维护和保养，以确保其正常工作和延长使用寿命。
维护包括清洗水泵、更换密封圈和滤网等操作。
按照水泵的使用说明书进行操作，并定期检查水泵的工作状态和性能。
注意事项1. 在安装全自动水泵时，应确保安全，避免触电或其他危险。
如果对电气方面不熟悉，建议寻求专业人士的帮助。
2. 在操作过程中，要小心使用工具，避免划伤设备或自己。
使用合适的工具，并确保紧固件固定牢固。
3. 在安装全自动水泵之前，应仔细阅读产品说明书，了解设备的性能和安装要求。
消防水泵房安装步骤一、前期准备1.1 设计方案在进行消防水泵房的安装前，需要进行设计方案的制定，包括水泵房的选址、规划、布局、设备选型等。
设计方案中需考虑到消防水泵房的使用环境和要求，确保设备的安全性和可靠性。
1.2 施工图纸根据设计方案制定施工图纸，包括水泵房结构图、设备安装图、管道连接图等。
施工图纸应符合相关规范和标准，确保施工质量。
1.3 材料准备根据设计方案和施工图纸确定所需材料清单，并进行采购。
材料应符合相关标准和规范，确保设备的使用寿命和安全性。
二、基础施工2.1 地基处理在选址后，需要对地面进行处理，确保地基承重能力和稳定性。
地基处理包括清理现场垃圾、挖掘土壤等。
2.2 基础浇筑在地基处理完成后，需要进行基础浇筑。
根据设计方案中的要求进行混凝土浇筑，并按照相关规范和标准进行检验验收。
2.3 防水处理为了防止地下水渗入水泵房，需要进行防水处理。
防水材料应符合相关标准和规范，在施工过程中要注意材料的质量和施工质量。
三、设备安装3.1 设备安装位置确定根据施工图纸确定设备的安装位置，确保设备的稳定性和使用效果。
3.2 水泵安装根据设计方案选用适当型号的水泵，并按照施工图纸进行安装。
在安装过程中要注意水泵的定位、固定以及管道连接等细节问题。
3.3 配电箱安装配电箱是消防水泵房中非常重要的一个部分，需要按照设计方案选用适当型号的配电箱，并按照施工图纸进行安装。
在安装过程中要注意配电箱的位置、固定以及接线等细节问题。
四、管道连接4.1 管道敷设管道敷设是消防水泵房重要组成部分之一，需要按照设计方案和施工图纸进行敷设。
在敷设过程中要注意管道的走向、坡度以及连接方式等细节问题。
4.2 管道连接在管道敷设完成后，需要进行管道连接。
连接过程中要注意管道的密封和连接质量，确保管道连接的可靠性和安全性。
五、电气安装5.1 电气线路敷设电气线路敷设是消防水泵房中非常重要的一部分，需要按照设计方案和施工图纸进行敷设。
