水泵与水泵站章思考题与习题和总复习知识

思考题与习题3-1 水泵的基本性能参数有哪几个？它们是如何定义的？3-2 一离心泵装置，转速n=1450r/min，运行扬程H=25m，流量Q=180m3/h，泄露量q为5.2m3/h时，轴功率N=14.67kW，机械效率ηM=95.2%，试求：①水泵的有效功率；②水泵效率η；③水泵的容积效率ηv；④水泵的水力效率ηh。

3-3 简述高速旋转的叶轮叶槽内液流质点的运动情况。

3-4 试讨论叶片泵基本方程式的物理意义。

3-5 水泵效率包括那三种？它们的意义是什么？根据其能量损失的原因，试述提高水泵效率的途径。

3-6 现有离心泵一台，量测其叶轮外径D2=280mm，宽度b2=40mm，出水角β2=30°。

假设此泵转速n=1450r/min，试绘制其Q T～H T理论特性曲线。

3-7 什么是泵的性能曲线？轴流泵的性能曲线与离心泵的性能曲线相比有何差异？使用时应注意什么问题？3-8 什么是工况相似泵，工况相似泵性能参数之间有何关系？3-9 试述比转数n s的物理意义与实用意义？为什么它可以用来对泵进行分类？计算n s时应遵循哪些规定？3-10 同一台泵，在运行中转速由n1变为n2，试问其比转数n s值是否发生相应的变化？为什么？1)不发生变化2）比转速n s是水泵在高校段内的综合特征数，即有效功率Nu=735.6W，扬程H m=1mH2O时，与它相似的模型泵转数，是由叶轮的形式尺寸所决定的，它只是描述水泵在高效段范围内其性能的特征数，因此不随转数变化而改变。

、证明：转速有n 1变为n 2，令：a n n =21，由比例律 3-11 在产品的试制中，一台模型离心泵的尺寸为实际泵的1/4倍，并在转速n =730r/min 时进行试验。

此时，量出模型泵的设计工况出水量Q m =11L/s ，扬程H m =0.8m 。

如果模型泵与实际泵的效率相等。

试求：实际泵在n =960r/min 时的设计工况流量与扬程。

老泵站循环水泵变频改造节能计算

老泵站2-3、5-6两套循环水泵变频改造（一拖二）节能计算一、概况：1-9号发电机组(燃煤)设计配有七台循环水泵，额定排量3056立升/秒、扬程为26.3 m，其中1-4号配用JRZ170/39-12型电动机，额定功率1000kW，额定电压6kV、额定电流120A，5-7号配用ДAД170/44-12型电动机，额定功率1100kW，额定电压6kV、额定电流138A，电机无调速装置，靠起停备用电动机来控制流量。

二、单套循环水泵变频改造（一拖二）节能计算：1、循环水泵现场运行数据：1）#1-9 发电机组容量：500 MW2）配置循环水泵数量：7 台（正常5 用2 备）3）循环水泵参数：（表一）4）配套电机参数：1-4#循环水泵电动机参数（表二）：5-7#循环水泵电动机参数（表三）：5）发电机组电价：上网电价：0.25元/kW·h6）发电机全年工作时间：7000h2、工频状态下的年耗电量计算：P g：电动机总功率；I：电动机输入电流；η：电动机效率；U：电动机输入电压；cosφ：功率因子。

计算公式：P g=3×U×I×cosφ×η…①电动机在工频状态下，各负荷电动机实际功耗计算值见下表。

C g：年耗电量值；T：年运行时间；δ：单负荷运行时间百分比。

累计年耗电量公式：C g= T×∑（P g×δ）…②C g=7391154.12kW·h因此，采用工频运行时，每年循环水泵耗电量约为739.12万度电。

3、变频状态下的年耗电量计算：电动机在变频状态下，各负荷电动机实际功耗计算值见下表。

C b：年耗电量值；T：年运行时间；δ：单负荷运行时间百分比。

累计年耗电量公式：C b= T×∑（P b×δ）…②C b =5692945.44kW·h因此，采用工频运行时，每年循环水泵耗电量约为569.29万度电。

4、节能计算：年节电量：ΔC= C g－C b = 739.12－569.29= 169.83万kW·h节电率：（ΔC/C g）×100% =（169.83 / 739.12）×100% =22.98%2、3号循环水泵经变频改造（一拖二）后，预计每年可节约169.83万度，折合发电成本：169.83×0.25=42.46万元。

泵与泵站第二章课后作业

解：利用切削率求解（1）用抛物线法求水泵在D2=290mm时的Q-H表达式
1）设Q-H表达式为H=HX-SXQ2; 2）根据P60图2-49的12sh-19型离心泵在D2=290mm时的曲线确定A（180，22.5）及B（240，15.5）两点; 3）列方程组求解HX和SX
可得在D2=290mm时的Q-H表达式为 H=Hx-SxQ2
D 44
Dm 1
Q 3 n
Qm
nm
Q
Qm
3 n
nm
?
2
H Hm
2
n nm
H
Hale Waihona Puke Hm2n nm
2
?
16.清理仓库时，找出一台旧的BA型泵，从其模糊的铭牌上
可看出： Q=32L/s，H=50m，n=2900r/min，N=22.9kW，
=68.5%，试绘制其Q-H、Q-N、Q- 性能曲线。
（3）在相对性能曲线上取点，并按下式计算相应的坐标值，绘制相应的Q-H、Q-N、Q-η曲线。
Q Q0Q H H0H N N0N 0
18.某循环泵站中，夏季为一台12sh-19型离心泵工作，泵叶轮直径D2=290mm，管道阻力系数S=225s2/m5，静扬程 HST=14m。到了冬天，用水量减少了，该泵站须减少供水量的12%，为了节电，到冬季拟将另一备用叶轮切小后装上使用。问该备用叶轮应切削外径的百分之几？（6.2%）
（2）根据条件可知管道系统的特性方程为
（1）
H=14+225Q2
（2）
（3）1、2式联立求解夏季的工况点(Q夏,H夏)
（4）求冬季的工况点A
1）Q冬= Q夏*(1-12%)=？ 2）H冬= 14+225* Q夏2 =？（5）求A点对应的相似工况抛物线

99(03)S203消防水泵接合器安装(含2023年局部修改版)

4 4. 定期检查
消防水泵接合器和消防泵要协同工作，才能保证消防水流顺利输出，有效扑灭火灾。
定期检查消防水泵接合器和消防泵的连接情况，及时排查问题，保证设备正常工作。
消防水泵接合器的常见故障及解决方法
常见故障
1. 连接不紧密 2. 阀门卡死 3. 管道堵塞 4. 水泵故障
解决方法
1. 重新拧紧连接处 2. 清理或更换阀门 3. 疏通管道 4. 维修或更换水泵
3 3. 多种型号
消防水泵接合器有各种型号和规格，适合不同的消防水带和消防水泵。
消防水泵接合器的作用与重要性
快速连接
消防水泵接合器是消防水泵与消防水带之间的连接装置，能够快速、可靠地连接消防水带，方便消防员快速展开灭火工作。
保证水源
消防水泵接合器是消防水系统的重要组成部分，能够确保消防水泵与消防水带之间连接紧密，防止漏水，保证充足的水源供应。
压力检查
检查压力表是否正常工作，并进行定期校准。确保压力符合标准要求。
消防水泵接合器的安全隐患排查
管道检查
定期检查管道是否存在腐蚀、破裂或堵塞等问题，确保管道畅通无阻。
泄漏检测
定期检查消防水泵接合器和消防栓是否出现漏水现象，及时进行维修或更换。
阀门测试
定期测试消防水泵接合器和消防栓的阀门是否能正常开启和关闭，确保紧急情况下能够快速供水。
验收测试
更换后进行水压测试，确保接合器性能良好，满足消防安全要求。
消防水泵接合器与消防栓的配合使用
1 1. 连接ຫໍສະໝຸດ 2 2. 开启将消防水泵接合器连接到消防栓的接口上，确保连接牢固。
打开消防栓阀门，水流通过消防栓进入消防水泵接合器。
3 3. 水流

水泵与水泵站2-3修改解答

3、离心泵装置管道特性曲线
局部水头损失:
水流流经管件、阀门时，由于其边界条件的突然变化，或水流
方向的改变，使水流形态发生剧烈变化而引起的局部能量损失。
hj

v2 2g
——管路中局部水头损失之和，ζ值与管件、阀门的类型有关；
v ——水流通过有关管件、阀门的计算流速，m/s。
给排水手册第1册常用资料（P558）
§2.5 离心泵装置的总扬程
离心泵装置总扬程基本计算方法：
1.进口真空表和出口压力表表示
H Hd H v (校核）
2.扬升液体的静扬程和水头损失表示
H HST h（设计）
H ST
（Z3

p3
g
）
(
Z1

p1 )
g
§2.5 离心泵装置的总扬程
§2.5.4 自灌式泵装置的总扬程计算
H H ST h H ST hs hd
32 0.361 4.88 37.24
铸铁管水力计算表
局部水力系数
§2.5 离心泵装置的总扬程
作业：教科书P108～109 习题3，5，6
H=Hv+Hd”与“H=HST+Σh”中各符号的含义是什么？在实际工作中，这两个公式各有什么用途？
岸边式取水泵房，根据已知条件求水泵扬程。
已知：流量，Q=120 l/s
管路长度，吸水管 l1=20m ，压水管 l2=300m
管径，吸水管 Ds=350mm，压水管 Dd=300mm
标高，吸水井水面58.00m，泵轴60.00m ，水厂混合池水面 90.00m。管件，吸水进口采用无底阀的滤水网，90°弯头一个，

水泵房更换3#主排水泵的安全技术措施安全技术措施

主排水泵房更换3#主排水泵的安全技术措施因主排水泵房3#主排水泵的轴承损坏末端漏水严重，为保证泵房正常排水，特组织进行更换，计划用时7小时。

为了确保此项施工安全顺利完成，特制定如下安全技术措施：一、劳动组织施工安全负责人：xxx施工负责人：xxx参加施工人员：xxx、xxx等施工时间：2023年4月6日 08时00分—15时00分二、施工步骤、要求：（一）故障泵的拆卸：1. 变电所变电工将3#主排水泵对应电源开关停电闭锁，悬挂警示牌。

2. 关闭水泵上方的配水大闸阀，松掉3#主排水泵底脚螺栓，拆除联轴器护罩，将联轴器连接螺栓逐一拆下，螺栓统一归放。

3. 拆除水泵泵体的底脚固定螺栓。

4. 使用钢丝绳固定好3# 吸水井内的水泵吸水管，拆除泵体与吸水管的连接螺栓。

5. 在水泵上方起重工字钢梁上挂一个5t 手拉葫芦，利用一根完好的钢丝绳扣和5t 手拉葫芦将水泵泵体吊运到通道侧小平板车上，用手扳葫芦固定在小平板车上。

6. 清理水泵房内杂物，保证小平板车运行无阻。

7. 作业人员将小平板车推到中央水泵房入口处,利用ED7多功能车将其运至升井。

8. 泵体升井至机电科进行检修。

（二）新泵的安装：1. 得到机电科负责人核准新泵完好情况后,方可将新泵装车下井。

2. 利用梯子在水泵房门口巷道正上方的专用起吊锚索上悬挂一个完好的5t手拉葫芦。

3. 利用ED7多功能车将新泵运至泵房口的小平板车上，然后推动小平板车到水泵安装位置。

4. 利用水泵上方起重工字钢梁配合5t 手拉葫芦将水泵吊运至水泵安装基础上, 作业人员配合撬棍调整水泵位置, 找正水泵底脚螺栓位置，调整水泵水平位置进行固定，紧固地脚螺栓。

5. 对接逆止阀和泵体排水口，紧固连接螺栓。

6. 对接吸水管与泵体吸水口，紧固连接螺栓。

7. 安装联轴器螺栓并紧固，安装固定联轴器护罩。

8. 待检查安装全部完毕后，通知变电所变电工给3#主排水泵送电，由专职水泵工按照开泵标准作业流程开泵进行试运行。

水泵与水泵站课程设计常见问题解答(1)

水泵与水泵站课程设计常见问题解答1、自流管通过的水量是事故水量（一条检修，另一条通过的是事故水量）？事故水量是指设计水量的70%以上。

大于70%即可，课本中取的是75%。

2、课本中P237的从取水头部的泵房吸水间的全部水泵水头损失0.89m 的计算？计算方法：与课本中后面输水管路计算相同（与输水管径也相同）课本中的原计算：DN1400，当通过事故流量时，流速v 为2.37m ／s ，不大于压水管的流速。

同时校核一下：(正常使用时的流量为每条管子各1/2的流量)s m h m Q /431.2/8750175005.033==⨯= 水管的经济流速取1.5m ／s(也可取1.1，1.2，1.4 m ／s 等等，因为后面算出管径较大，故为缩小管径取大一点)。

经济流速取值：（1）一般管路或自流管当管径在100-400mm 时，为0.6-1.0m ／s ，大于400mm 时，为1.0-1.4m ／s ，也可参照吸水管的流速来定流速(水力学书P127 )。

（2）吸水管的设计流速一般采用当管径小于250 mm 时，为1.0-1.2m ／s ，当管径等于或大于250 mm 时，为1.2-1.6m ／s ，当管径大于1000 mm 时，为1.5-2.0m ／s ，（3）压水管的流速一般当管径小于250 mm 时，为1.5-2.0m ／s ，当管径等于或大于250 mm 时，为2.0-2.5m ／s ，当管径大于1000 mm 时，为2.0-3.0m ／s 则mmD s m v QA 1436/621.15.1431.23====取DN1400DN1400，注意流量用事故流量，查手册i=0.0039(同课本)从取水头部的泵房吸水间的全部水泵水头损失：（自流管长200米，设局部水头损失占沿程水头损失15%）m h 89.000039.020015.1=⨯⨯=∑注意：（1）输水管（同自流管），压水管和吸水管的区别。

《泵与泵站》第二章课后习题答案

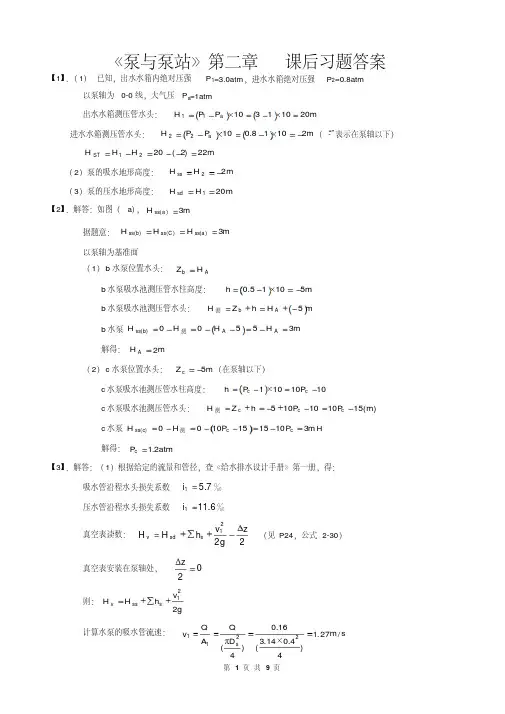

《泵与泵站》第二章课后习题答案【1】．（1）已知，出水水箱内绝对压强P 1=3.0atm ，进水水箱绝对压强P 2=0.8atm以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：mP P H a 2010131011进水水箱测压管水头：m P P H a 21018.01022（“-”表示在泵轴以下）m H H H ST 22)2(2021（2）泵的吸水地形高度：m H H ss 22（3）泵的压水地形高度：mH H sd201【2】．解答：如图（a ），mH a ss 3)(据题意：mH H H a ss C ss b ss 3)()()(以泵轴为基准面（1）b 水泵位置水头：Ab H Z b 水泵吸水池测压管水柱高度：m h 51015.0b 水泵吸水池测压管水头：m H h Z H A b 5测b 水泵mH H H H AAb ss 35500)(测解得：mH A2（2）c 水泵位置水头：m Z c 5（在泵轴以下）c 水泵吸水池测压管水柱高度：1010101ccP P h c 水泵吸水池测压管水头：)(151010105m P P h Z H cc c 测c 水泵m P P H H ccc ss 3101515100)(测H解得：atmP c2.1【3】．解答：（1）根据给定的流量和管径，查《给水排水设计手册》第一册，得：吸水管沿程水头损失系数7.51i ‰压水管沿程水头损失系数6.111i ‰真空表读数：2z 221gvh H H ssdv （见P24，公式2-30）真空表安装在泵轴处，2z 则：g vh H H sss v 221计算水泵的吸水管流速：s m D Q A Q v s/27.1)44.014.3(16.0)4(2211泵吸水地形高度：mH ss 33235吸水管水头损失：ml i h s17.11300057.0111则：真空表读数OH 25.48.9227.1171.1322m H v∵760mmHgOH 1012m atm则：mmHg 2337625.4O H 25.42m %真空度=%5.57100%OH 10OH 25.4O H 10100%222m m m P P P ava（2）泵的静扬程：mH ST5.521012325.74压水管水头损失：ml i h d 32.312000116.0122管道总水头损失：mh h hd s 49.432.317.1总扬程：mhH H ST99.5649.45.52（3）轴功率：kw66.1277.0100099.5616.08.910001000gQH N【4】．解答：以吸水池水面为基准面列0-0，1-1，2-2，3-3断面能量方程如下：0-0断面：g P g P g vZ E a 002021-1断面：g P g vz H g P g vZ E ss121121112)2(22-2断面：gP gvz H gP gvZ E ss222222222)2(23-3断面：gP gv H gP gv Z E a ST222332333吸水管水头损失：gvz H H gvz H gP P E E h ssv ssa s 22222121110得：gv z H h Hsss v2221压水管水头损失：ST ssd ST ss a d H gv vz H H H gv vz H gP P E E h 222223222322232得：STssd d H gvvz H h H 222322∵泵装置总扬程dvH H H 则：STssd ss sdvH g v vz H h g vz H h H H H2222232221ST ds H gvg vvzh h 22232221（总水头损失d sh h h）zgv vgvH hST22222123忽略流速差，即21v v ，022221gv v ；压力表和真空表沿泵轴安装，即0z 则最后：gvhH HST223【5】．解答：泵的基本方程式：)(1)(12222222222ctgC u u g ctg C u gu u C gH r r u T 叶轮出口牵连速度：）（s /m 25.216028.014.314506022D n u 叶轮出口面积：）（2222m 035.004.028.014.3b D F 径向流速：）（s /m 57.38035.02T 2T T rQ Q F Q C 代入基本方程式，得理论特性曲线：TT TQ ctg Q H 86.14408.40)3057.3825.2125.21(8.912【6】．解答：（1）Q-H 关系曲线不变；相同工况下，需要的功率增加为原来的1.3倍。

泵与泵站第二讲

`
四、基本方程式的修正
1、假定条件中认为液体是恒定流。水泵启动，关闭阶段不是恒定流，正常运转时，基本是恒定流。 2、叶槽中的水流不是均匀一致的，与假定不同，叶槽迎水面压力大，流速小；叶槽背水面压力小，流速大。修正： HT ′ HT = 1+ P
P—修正系数；由实验定。 `
3、非理想流体：有粘性，有冲击，有紊动，有摩擦。及气蚀余量（HSV）： HS—水泵在标准状态下（水温200C；水表面为一个标准大气压。）运转时，水泵所允许的最大吸上真空高度（mH2O）。它反映了水泵的吸水性能。 HSV—指水泵吸口处，单位重量液体所具有的超过饱和蒸汽压力的富裕压能。单位： mH2O 有时用H来表示。常用于轴流泵；锅炉给水泵；渣浆泵等。
`
1，水流质点在叶槽中以W速度沿叶片流动。是对动坐标的相对运动。 2，水流质点随叶轮以角速度ω做圆周运动。线速度: u=Rω，是对静坐标的速度,又称为牵连速度。 3，合成速度： C （平行四边形法则，或三角形法则）图中：C1与u1和C2与u2 的夹角为α1；α2。 W1与u1 ；W2与u2 的反向延长线的夹角，β1β2称为进水角和出水角。水泵设计中 β1β2均小于900，叶片与旋转方向呈后弯式。这种设计的特点：流槽平缓，弯度小，水力损失小，有利提高泵的效率。 β2一般在200—300之间。 `
∴
HT
u 2C 2 u = g
欧拉方程
C2u——叶轮外缘扭捲速度。
`
2、比能的增值（扬程HT）与u2的关系： u 2C 2 u HT = g
nπD2 Q u2 = g
∴ n ↗和D2 ↗⇒HT ↗
`
3.方程式中没有了ρ。HT与ρ理论上无关。(基本方程式在推导过程中，液体的容重ρ并没起作用而被消掉的，因此，该方程可适用于各种理想流体。) 据有一定ρ的液体在一定的转速下，所受到的离心力与液体的质量（也就是密度）有关。但液体受离心力作用而获得扬程，相当于离心力所造成的压强，除以液体的ρg。这样， ρg对扬程的影响就消除了。

《水泵与水泵站》课程标准

《水泵与水泵站》课程标准一、课程说明注：1课程类型（单一选项）：A类（纯理论课）/B类（理论＋实践）/C类（纯实践课）2课程性质（单一选项）：必修课/专业选修课/公共选修课3课程类别（单一选项）：公共基础课/专业基础课/专业核心课4合作者：须是行业企业人员，如果没有，则填无二、课程定位《水泵与水泵站》课程是高职院校水利工程专业学生必修的专业核心课，亦可作为水利类其他专业的选修课，具有较强的理论性和实践性。

通过学习本门课程，使学生牢固掌握水泵专业知识，初步具备应用所学理论进行工程设计和解决实际问题的能力，为今后从事水泵选型，泵站工程规划、设计、运行和管理奠定基础。

本门课程采用理论知识与实践相结合的方式，以培养学生的应用能力为主线，注重提升学生实际动手能力及独立分析问题和解决问题的能力。

在学习本课程之前，学生应能具备工程力学、水力学、工程水文、水工建筑物等的相关专业知识。

三、设计思路《水泵与水泵站》课程内容难度较大，较枯燥乏味，根据当前就业形势的需要，本门课程应合理安排教学内容，将教材内容进行优化，“以应用为目的，以够用为度”，加大实践教学的力度。

注重培养学生的学习兴趣，通过理论知识与生活实践相结合，激发学生好奇心，增强求知欲望；注重学科间的交叉性，将水泵与水泵站与工程力学、水力学、农田灌溉与排水、节水灌溉理论与技术、水利工程施工等学科有机结合，并及时将学科最新发展成果和教改教研成果引入到教学中，提升学生应用能力；注重教学方式多样化，通过合理利用多媒体教学手段，丰富教学资源，提高课堂加血有效性，使枯燥的理论知识直观易懂，弥补未到现场参观实习的不足。

四、课程培养目标1．专业能力：（1）掌握水利工程中常用水泵的基本原理、工作性能和水泵装置工况的确定方法。

根据水利工程的需要，能够进行水泵装置的有关计算和合理地选用水泵。

（2）掌握水泵装置工况调节和水泵联合工作的基本原理，主要方法和步骤。

合理地确定水泵各种不同的工作方式，以保证水泵高效、可靠地运行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

在工程设计中，总是希望水泵装置的工况点，能够经常落在该水泵
设计参数上（设计工况附近），这
样水泵的工作效率最高，最经济，参见Q—η曲线。
泵的瞬时（运行）工况点对应某一流量下泵的一组基本性能参数值。泵的设计工况点（额定工况）泵在效率最高时对应的一组基本性能参数值。泵的极限工况点泵在流量最大时对应的一组基本性能参数值。
2 p2 v2 泵出口处2-2断面比能： E2 z2 g 2 g
则：
2 p2 p1 v2 v12 H z2 z1 g 2g
§2.5 离心泵装置的总扬程
2 p2 p1 v2 v12 H （z2 z1） g 2 2 g p2 p1 v2 v12 H z g 2g 2 p2 pa pa p1 v2 v12 H z g 2g
§2.7.3 图解法求离心泵装置的工况点
2、折引特性曲线法
H h H ST
H HM
Q-H
M
Σh
M1
HST
Q-N Q-η
Q H
Q-Σh
离心泵装置的工况点
QM
Q
§2.7.4 离心泵装置工况点的改变
泵的工作点由两条特性曲线所决定，因而改变其中之一或
者同时改变即可实现流量的调节。
⑴改变管道系统特性曲线：自动调节（水位变化）阀门调节（节流调节） ⑵改变水泵特性曲线：变速调节（调速运行）变径调节（换轮运行）
f 3
2
给排水手册第1册
常用资料பைடு நூலகம்P297）
3、离心泵装臵管道特性曲线
局部水头损失:
水流流经管件、阀门时，由于其边界条件的突然变化，或水流方向的改变，使水流形态发生剧烈变化而引起的局部能量损失。
v2 hj 2 g
——管路中局部水头损失之和，ζ值与管件、阀门的类型有关； v ——水流通过有关管件、阀门的计算流速，m/s。
0
00
00
0
3、离心泵装臵管道特性曲线
H H ST h
h h h
f
j
j
h ——管路系统的总水头损失，m；
h ——管路系统的局部水头损失，m。
h ——管路系统的沿程水头损失，m；
f
管道系统装置
3、离心泵装臵管道特性曲线
沿程水头损失:水流流经直管段时，水流与管路内壁发生摩擦所引起的能量损失。采用水力坡降i公式：
略去速度水头
H H ST p p a a g
s
l d
d

v 2g
2
H ST
h h
§2.5 离心泵装置的总扬程
岸边式取水泵房，根据已知条件求水泵扬程。已知：流量，Q=120 l/s 管路长度，吸水管 l1=20m ，压水管 l2=300m 管径，吸水管 Ds=350mm，压水管 Dd=300mm 标高，吸水井水面58.00m，泵轴60.00m ，水厂混合池水面 90.00m。管件，吸水进口采用无底阀的滤水网，90°弯头一个， DN350× 300渐缩管一个。
H Hd H v
量测（估算）
水泵运行时，通过压力表和真空表估算出总扬程。
2、装臵总扬程的计算
v Z H v H ss hs 2g 2 2 v2 Z H d H sd hd 2g 2
2 1
Hsd HST
H Hss Hsd hs hd
HA
需要
瞬时工况点:水泵运行时，在某一时刻某一流量下，对应的特性曲线的参数值，表示了该泵此时的实际工作能力。反映了两者的能量供与求的平衡点。
§2.7.1 管道系统特性曲线
SQ2
影响工况的因素： A 水泵固有工作能力 ①水泵的型号 ②运行的实际转速 B 水泵的工作环境离心泵（输配水管路）装臵系统及其布臵，吸水池和送水池水位变化，水控制设备的操作状况（闸门、安全阀等）。

H h 0 (2)
§2.7.3 图解法求离心泵装置的工况点
1、一般图解法（HM，QM，NM，ηM） Q-H
H H ST h
M
H HM
Q-Σh HST
Q-N Q-η
NM ηM Q
QM
离心泵装置的工况点
离心泵装置工况点的自稳定特性
Q-H
供给>需要 Q-Σh 供给<需要 NM 需要 = 供给 Q-N H
③ 压水管路水头损失 Q v 1.70m / s 压水管内流速： 2 Ad 查设计手册，水力坡度 i2=0.0148 压水管路沿程损失，hd1= i2· l2 =0.0148×300= 4.44m 压水管路局部损失为沿程损失的10%计压水管路总水头损失，hd （ 1 10%）hd 1 4.88m ④ 泵的总扬程
列0-0,3-3断面能量方程
2 2 p 0 v0 p 3 v3 z0 H z3 hw g 2 g g 2 g
2 2 2 p3 p0 v3 v0 l v H z3 z 0 hw03 g 2g d 2g
H H ST h
HSS
2、装臵总扬程的计算
H H ST h
静扬程，HST 泵吸水井的设计水面与水塔 Hsd （或密闭水箱液面）最高水位之 HST 间的垂直距离（或测压管高差）。
h
d
p3 p1 H ST （Z 3 ） (Z1 ) g g
Hss
h
s
3、离心泵装臵管道特性曲线
p2 pd pa g g
pv pa p1 Hv g g
pd p2 pa Hd g g
2 v2 v12 （z ) 则： H H d H v 2g
§2.5 离心泵装置的总扬程
1、水泵出口压力表读数 pd 与压出水柱高度Hd
pd p2 p （ a MPa）
H H ST h
管道系统装置
§2.7.2 图解法求水箱出流的工况点
1、分析水箱出流的流动条件（1）上、下水箱比较大，水箱内的行进流速可忽略；（2）两水箱的水位H是常数，以下游水箱水位为参考零势面。
2、水箱出流的能量守恒关系表示
H h SQ2 (1)
H h 0 (2)
H ST H s s H sd
泵吸水地形高度，Hss
h
d
泵吸水井（池）（或密闭水箱）水面至泵轴间的垂直距离（的测压管高差）。 Hsd HST p轴 p1 H ss （Z 轴） (Z1 ) g g 泵压水地形高度，Hsd 泵轴至水塔的最高水位(或密闭水箱液面)之间的垂直距离（或测压管高差）。 p轴 p3 H sd (Z 3 ) （Z 轴） g g
给排水手册第1册
常用资料（P558）
§2.5 离心泵装置的总扬程离心泵装置总扬程基本计算方法： 1.进口真空表和出口压力表表示
H H d H v (校核）
2.扬升液体的静扬程和水头损失表示
H H ST h （设计）
p3 p1 H ST （Z 3 ） (Z1 ) g g
折引法
3、水箱出流工况点的图解法（工况点QK,HK）
§2.7.2 图解法求水箱出流的工况点
一般图解法（图a）：在水箱水位不变时，管道中有稳定的流量QK出流。K点称为该水箱的工况点。Q降，则工况点向 2 左下方移动。 H h SQ (1) 折引法（图b）：将高位水箱的工作能量扣除了管道的水头损失后，把它折引到低位水箱上来了。K’即为该水箱出流的工况点，其流量为QK’=QK，表示水箱能够提供的总比能与管道所消耗的总比能相等的那个平衡点。
§2.7.1 管道系统特性曲线 1、离心泵装臵管道特性曲线
在不同流量，给出装臵总扬程的值，画在以流量为横坐标，装臵总扬程为纵坐标的图上。其中: h 称为管道损失曲线
H H ST h
h h h h h
s d f
j
1 2 2 h Akl 2 Q SQ 2 D 2g 4
§2.5 离心泵装置的总扬程
§2.5.4 自灌式泵装置的总扬程计算
自学：试证明泵的扬程公式
也适用于自灌式水泵装置
H Hd Hd
H H ST h
§2.5 离心泵装置的总扬程
思考：
对于公式
H H ST h
有没有简便的方法进行公式推导？
§2.5 离心泵装置的总扬程
网 2，弯头 0.59，渐缩 0.17
吸水管路局部损失，
hs 2

2 2 v1 v2 v2 （网 1 弯头 1）渐缩 0.231 m 2g 2g 2g
m 吸水管路总水头损失， hs hs1 hs 2 0.361
§2.5 离心泵装置的总扬程
§2.5 离心泵装置的总扬程
解：① 静扬程： H ST 90 58 32m
② 吸水管路水头损失
Q 1.25m / s 吸水管内流速：v1 As
查设计手册，水力坡度 i1=0.0065
吸水管路沿程损失，hs1= i1· l1 =0.0065×20= 0.13m 吸水管路上各部分的局部损失系数，查手册
pd 106 pd Hd ( m H2O) g g
2、水泵吸入口真空表读数 pv 与吸上真空水柱高度Hv
pv pa p （ 1 MPa）
pv 106 pv Hv ( m H2O) g g
§2.5 离心泵装置的总扬程
2 v2 v12 z 值较小，忽略 2g
装臵总扬程实际按
Hss
h
s
