基于plc变频调速供水系统的设计

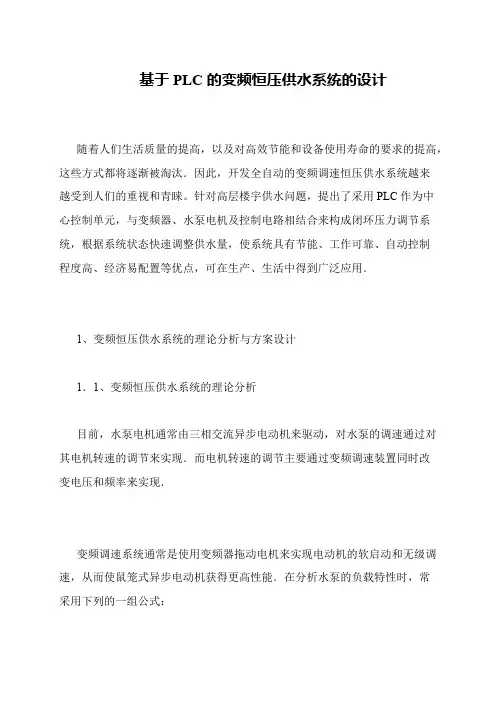

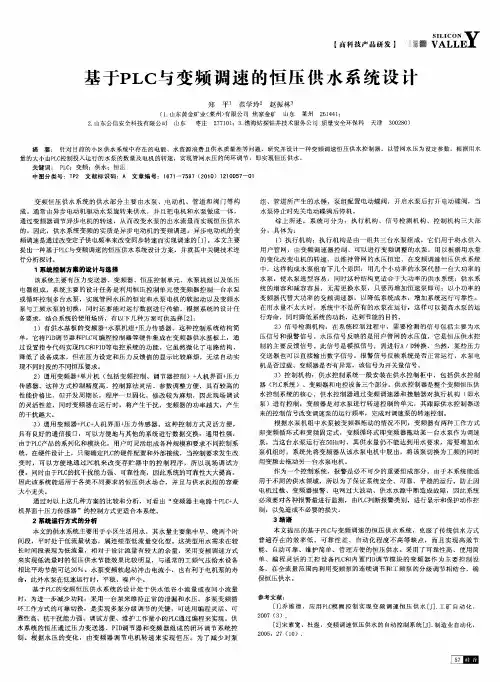

基于PLC的变频恒压供水系统的设计
 随着人们生活质量的提高，以及对高效节能和设备使用寿命的要求的提高，这些方式都将逐渐被淘汰．因此，开发全自动的变频调速恒压供水系统越来
越受到人们的重视和青睐。

针对高层楼宇供水问题，提出了采用PLC作为中
心控制单元，与变频器、水泵电机及控制电路相结合来构成闭环压力调节系统，根据系统状态快速调整供水量，使系统具有节能、工作可靠、自动控制
程度高、经济易配置等优点，可在生产、生活中得到广泛应用．
 1、变频恒压供水系统的理论分析与方案设计
 1．1、变频恒压供水系统的理论分析
 目前，水泵电机通常由三相交流异步电动机来驱动，对水泵的调速通过对其电机转速的调节来实现．而电机转速的调节主要通过变频调速装置同时改
变电压和频率来实现．
 变频调速系统通常是使用变频器拖动电机来实现电动机的软启动和无级调速，从而使鼠笼式异步电动机获得更高性能．在分析水泵的负载特性时，常
采用下列的一组公式：。

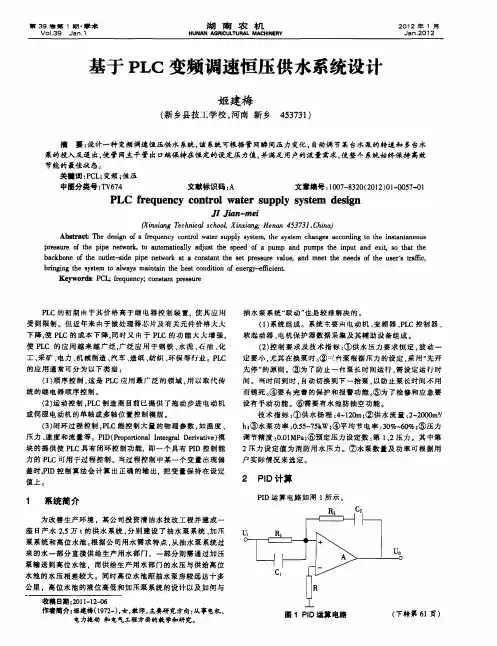

基于PLC变频调速恒压供水系统的设计毕业设计（论文）洛阳理工学院毕业设计（论文）基于PLC变频调速恒压供水系统的设计摘要随着社会经济的迅速发展，人们对供水质量和供水系统可靠性的要求不断提高。

再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然趋势。

论文分析了采取变频调速方式实现恒压供水相对于传统的阀门控制恒压供水方式的节能机理。

通过对变频器内置PID模块参数的预置，利用远传压力表的水压反馈量，构成闭环系统，根据用水量的变化采取PID调节方式，在全流量范围内利用变频泵的连续调节和工频泵的分级调节相结合，实现恒压供水且有效节能。

依据供水要求，设计了一套由PLC、变频器、远传压力表、多台水泵机组等主要设备构成的全自动变频恒压供水，具有全自动变频恒压运行、自动工频运行和现场手动控制等功能。

关键词：可编程序控制器, 变压变频调速, 恒压供水, PLCI洛阳理工学院毕业设计（论文）PLC-BASED INVERTER CONTRL CONSTANT PRESSURE WATER SUPPLYSYSTEM DESIGNABSTRACTWith the rapid socio-economic development of water quality and water supply systems to improve reliability requirements. In addition, the current energy shortage, the use of advanced automation technology, control technology and communication technology, the design of high performance, high energy, able to adapt to different areas of constant pressure watersupply system has become an inevitable trend.Paper analyzes the way VVVF speed control constant pressure water supply compared with the traditional way of constant pressure water supply valve to control the energy-saving mechanism. Converter built by the preset parameters of PID module, using the hydraulic pressure gauge feedback Fareast one volume, constitute a closed-loop system, in accordance with changes in water consumption. In this paper, based on water requirements, the design of a set by the PLC, frequency converter, Far Easton pressure, multi-pump unit consisting of major equipment such as automatic frequency conversion constant pressure water supply, with automatic constant frequency operation, automatic frequency run and on-site features such as manual control.KEY WORDS:： programmable logic controller, VVVF speed control, constant pressure water supply, PLCII洛阳理工学院毕业设计（论文）目录前言 ................................................. 1 第1章绪论 (2)1.1 本课题设计的背景 ................................ 2 1.2 本课题设计的内容 .. (3)1.2.1 恒压供水系统的选型 ........................ 3 1.2.2 系统的硬件设计 ............................ 3 1.2.3 系统的软件设计 ............................ 3 1.3 系统控制的原理 .................................. 3 第2章系统的硬件设计 (5)2.1 恒压供水系统的基本构成 .......................... 6 2.2 可编程控制器（PLC）的选型 (9)2.2.1 PLC概述 ................................... 9 2.2.2 PLC的选型 ................................. 9 2.3 PLC模拟量控制单元的配置以及应用 ............... 12 2.4供水系统主要器件选型 ........................... 14 2.5 PLC及变频器控制电路 (15)2.5.1 供水系统电气主电路 ....................... 15 2.5.2 供水系统控制电路 ......................... 16 2.6 硬件接线图 ..................................... 17 2.7 控制系统的I/O点及地址分配 ..................... 19 第3章系统的软件设计 (22)3.1 PLC梯形图设计 (22)3.1.1 梯形图绘制 ............................... 22 3.1.2 梯形图指令 ............................... 25 3.1.3 程序的结果以及程序功能的实现 ............. 28 3.2 系统工作流程图 .................................29 3.3 控制系统程序设计 (30)3.3.1 启动程序 (30)III洛阳理工学院毕业设计（论文）3.3.2 水泵切换程序 ............................. 31 3.3.3 逐台停泵程序 ............................. 31 3.3.4 故障处理 (31)第4章系统调试 (32)4.1 PLC程序的运行和模拟调试 ....................... 32 4.2 系统总体调试 ................................... 32 结论 ................................................ 33 谢辞 ................................................. 34 参考文献 .............................................. 35 外文资料翻译 (36)IV洛阳理工学院毕业设计（论文）前言随着各住宅小区的宿舍楼等一座座高楼拔地而起，相应的生活用水量也大幅度增加。

基于PLC的变频恒压供水系统随着社会的进步和城市化的发展，供水系统的稳定性和可靠性越来越受到人们的。

为了满足人们对高品质生活的需求，许多供水系统采用了变频恒压供水技术。

这种技术具有稳定水质、节约能源、优化精度等优势，在PLC（可编程逻辑控制器）技术的支持下，其性能得到了更进一步的提升。

变频恒压供水系统是通过调节水泵电机的转速，实现恒定的水压输出。

在PLC技术的帮助下，这种系统能够实时监测供水压力和水量，根据实际需求自动调整水泵电机的转速，确保供水压力的稳定。

PLC技术还可以实现系统的智能化控制，提高整个供水系统的可靠性。

PLC在变频恒压供水系统中的应用主要体现在以下几个方面。

PLC可以实时监测供水管网的水压和水量，并将数据传输到上位机。

上位机根据实时的数据反馈，调整变频器的输出频率，进而调节水泵电机的转速，以保证供水压力的稳定。

PLC可以在供水系统中实现故障自诊断功能。

当系统出现故障时，PLC 能够立即检测到并采取相应的措施，如停机维修或切换备用设备，确保供水不会受到影响。

同时，PLC还可以将故障信息上传至管理中心，方便工作人员进行后续的维护和检修。

PLC可以通过编程实现多种控制逻辑，如串级控制、PID控制等。

这些控制逻辑可以根据实际的供水需求进行灵活调整，从而提高供水系统的适应性和性能。

在实际应用中，基于PLC的变频恒压供水系统已经取得了显著的效果。

某城市在供水系统中采用了这种技术后，供水压力稳定，水质得到了明显的改善。

同时，该系统的节能效果也非常显著，相比传统的供水方式，节能达到了30%以上。

该系统的维护成本也大大降低，减少了工作人员的劳动强度。

基于PLC的变频恒压供水系统是一种理想的供水方式，既可以稳定水质、节约能源，又可以提高系统的精度和可靠性。

随着科技的不断发展，相信这种技术将在未来的供水系统中得到更广泛的应用。

[随着城市化进程的加快，人们对供水系统的稳定性、安全性和节能性提出了更高的要求。

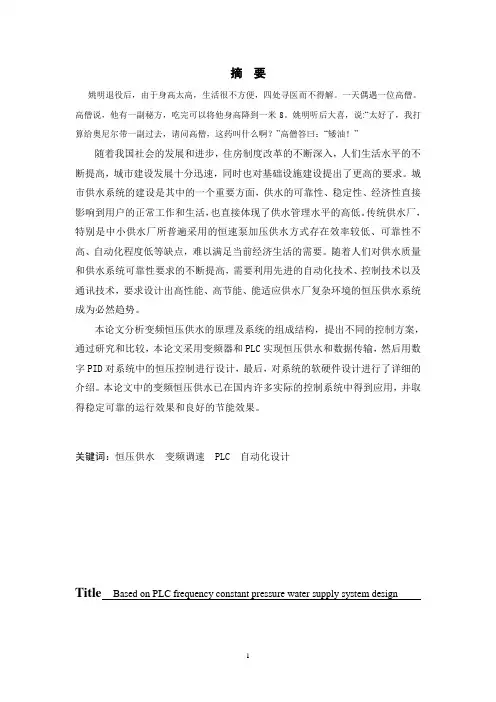

摘要姚明退役后，由于身高太高，生活很不方便，四处寻医而不得解。

一天偶遇一位高僧。

高僧说，他有一副秘方，吃完可以将他身高降到一米8。

姚明听后大喜，说:“太好了，我打算给奥尼尔带一副过去，请问高僧，这药叫什么啊？”高僧答曰：“矮油！”随着我国社会的发展和进步，住房制度改革的不断深入，人们生活水平的不断提高，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。

城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活，也直接体现了供水管理水平的高低。

传统供水厂，特别是中小供水厂所普遍采用的恒速泵加压供水方式存在效率较低、可靠性不高、自动化程度低等缺点，难以满足当前经济生活的需要。

随着人们对供水质量和供水系统可靠性要求的不断提高，需要利用先进的自动化技术、控制技术以及通讯技术，要求设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。

本论文分析变频恒压供水的原理及系统的组成结构，提出不同的控制方案，通过研究和比较，本论文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计，最后，对系统的软硬件设计进行了详细的介绍。

本论文中的变频恒压供水已在国内许多实际的控制系统中得到应用，并取得稳定可靠的运行效果和良好的节能效果。

关键词：恒压供水变频调速 PLC 自动化设计Title Based on PLC frequency constant pressure water supply system designAbstractWith the development of China's social life, the deepening of housing reform, the continuous improvement of living standards, rapid development of urban construction, but also on a higher infrastructure demands.The construction of urban water supply system is one important aspect of water supply reliability, stability, economy directly affect the user's normal work and life, but also directly reflects the level of water supply management. Traditional water supply plant, in particular small and medium water plant widely used by the constant speed pump pressure there is less efficient water supply, reliability is not high, low automation shortcomings, can not meet the current needs of economic life.This paper analyzed the principle of variable frequency constant pressure water supply system and the structure of the different control scheme, through the research and comparison, this paper based on frequency and PLC constant pressure water supply and data transmission, then use digital PID to system of constant pressure control design, finally, the system hardware and software design were introduced in detail. In this paper, the frequency of constant pressure water supply has set up a file in the domestic many practical control system has been applied, and stable and reliable operation effect and good effect in energy saving.Keywords: Constant pressure water supply Frequency conversion speed PLC目次1 绪论 (1)1.1 现代城市供水的需求 (3)1.2 变频恒压供水的优点 (3)1.3 恒压供水的原理 (4)2 系统工艺简介及总体设计方案 (5)2.1 系统的控制过程及控制框图 (5)2.2 系统设计方案的比较及确定 (5)3 硬件设备选型1 绪论1.1 现代城市供水的需求水是人类最宝贵的资源，是人类生存的基本条件，又是国民经济的生命线。

河南工业大学Henan Polytechnic Institute 毕业设计（论文）题目基于PLC变频调速恒压供水系统的设计班级G32105姓名指导教师目录摘要 (4)一．绪论 (4)1.1引言 (4)1.2变频恒压供水产生的背景和意义 (5)1.3变频恒压供水的现况 (5)二．变频恒压供水的理论分析 (7)2.1水泵的工作原理 (7)2.2供水电机的搭配 (7)2.3水泵的调节方式 (8)2.4恒压供水系统的能耗分析 (11)2.5供水系统的安全性问题 (14)2.6本章小结 (16)三．变频恒压供水系统的构成及控制原理 (16)3.1变频恒压供水控制系统的构成方案 (16)3.2变频恒压供水系统的结构 (17)3.3变频恒压供水系统的控制方案 (19)3.4变频恒压供水系统的水压恒定控制 (21)3.5变频供水水泵加减的控制 (22)3.6本章小节 (24)四．变频恒压供水系统的设计 (24)4.1乐山市第一水厂的现况 (24)4.2变频改造的可行性分析 (26)4.3变频电机的确定 (27)4.4变频器的选型 (27)4.5硬件设计 (28)4.6软件设计 (30)4.7本章小节 (33)摘要随着我国社会经济的发展，住房制度改革的不断深入，人们生活水平的不断提高，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。

城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活，也直接体现了供水管理水平的高低。

传统供水厂，特别是中小供水厂所普遍采用的恒速泵加压供水方式存在效率较低、可靠性不高、自动化程度低等缺点，难以满足当前经济生活的需要。

随着人们对供水质量和供水系统可靠性要求的不断提高，需要利用先进的自动化技术、控制技术以及通讯技术，要求设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。

本文首先根据管网和水泵的运行特性曲线，阐明了供水系统的变频调速节能原理;从具体分析了变频恒水压供水的原理及系统的组成结构，提出不同的控制方案，通过研究和比较，得出结论:变频调速是一种优于调压调速、变极调速、串级调速、机械调速等的调速方式，是当今国际上一项效益最高、性能最好、应用最广、最有发展前途的电机调速技术.它集微机控制技术、电力电子技术和电机传动技术于一体，实现了工业交流电动机的无级调速，具有高效率、宽范围和高精度等特点的结论。

基于plc的电机变频调速系统设计1 绪论1.1本课题研究目的和意义PLC具有结构简单、编程方便、性能优越、灵活通用、使用方便、可靠性高、抗干扰能力强、寿命长等到一系列优点[2]。

可编程控制器(PLC)的核心微处理器，通过将计算机技术与传统的继电器控制系统有机结合起来，能够实现高度灵活、高可靠性的工业控制。

为了进一步提高设备的自动化程度，越来越多的企业将PLC 技术应用于其工厂设备中。

将原有电机控制系统的技术进行改造，引入电机控制系统的数据自动采集、监控以及变频、组态技术完善并改进电机变频调速机构。

该系统能对电机转速实现精确控制，实用性强，具有一定的推广价值随着电力电子技术以及控制技术的发展，交流变频调速在工业电机拖动领域得到了广泛应用[5]。

交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。

电机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。

变频调速以其优异的调速和起制动性能，高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式[3]。

本文对如何利用变频器连接PLC和控制对象，利用软件操作来控制电机的转速，达到远程自动控制进行了讨论[4]。

在工业生产中，电机交流变频调速技术以其优异的调速和起制动性能，高效率、高功率因数和节电效果，被公认为最有发展前途的调速方式。

PLC控制技术在自动控制系统中被普遍采用。

本文构建了一个变频嚣连接PLC和控制对象，利用软件操作来控制电机转速．以达到远程自动控制的系统[8]。

1.2 交流变频调速技术的研究情况及其发展在21世纪电力电子器件的快速发展，使交流变频调速技术优越的性能得到迅速发展，同时控制理论进步，变频调速以其调速精度高、调速控制范围广、回路保护功能完善，响应速度快、节能显著等优点，现在以广泛的用于电力、制造、运输等国民经济领域[6]。

变频调速技术现在被公认为是最理想、最有发展前景的调速方式之一，采用变频器构成变频调速传动系统的主要目的是为了满足提高劳动生产率、改善产品质量、提高设备自动化程度、提高生活质量及改善生活环境等要求以及节约能源、降低生产成本。

完整版)基于PLC控制的变频器调速系统目录第一章系统的功能设计分析和总体思路1.1 概述本文旨在对系统的功能设计和总体思路进行分析和讨论，以确保系统的高效运行和稳定性。

1.2 系统功能设计分析在系统功能设计分析中，我们需要考虑系统的需求和目标，以及用户的使用惯和需求。

在此基础上，我们可以确定系统的主要功能和模块，并对其进行详细的设计和实现。

1.3 系统设计的总体思路系统设计的总体思路包括系统的整体架构设计、模块之间的关系和数据流程，以及系统的系统性能和稳定性等方面。

在设计过程中，我们需要充分考虑系统的可维护性和可扩展性，并采用合适的技术和工具来实现系统的设计。

第二章 PLC和变频器的型号选择2.1 PLC的型号选择在PLC的型号选择中，我们需要考虑系统的需求和目标，以及PLC的性能和稳定性等方面。

在此基础上，我们可以选择合适的PLC型号，并进行详细的参数设置和调试。

2.2 变频器的选择和参数设置在变频器的选择和参数设置中，我们需要考虑系统的负载和功率需求，以及变频器的性能和稳定性等方面。

在此基础上，我们可以选择合适的变频器型号，并进行详细的参数设置和调试，以确保系统的高效运行和稳定性。

第一章系统功能设计分析和总体思路1.1 概述在工业自动化生产中，调速系统的快速性、稳定性和动态性能是基本要求。

调速系统在国防、汽车、冶金、机械、石油等工业中具有举足轻重的作用。

然而，调速控制系统的工艺过程复杂多变，具有不确定性，因此需要更为先进的控制技术和控制理论。

1.2 可编程控制器（PLC）可编程控制器（PLC）是一种工业控制计算机，它是继续计算机、自动控制技术和通信技术为一体的新型自动装置。

PLC具有抗干扰能力强、价格便宜、可靠性高、编程简单易学等特点，因此在工业领域中被广泛使用。

尽管在控制领域中逐步采用了电子计算机这个先进技术工具，特别是石油化工企业普遍采用了分散控制系统（DCS），但在控制策略方面，常规的PID控制仍然占据主导地位。

基于PLC的变频调速恒压供水系统设计与实现一、本文概述随着工业自动化的发展，变频调速技术在供水系统中的应用越来越广泛。

基于PLC（可编程逻辑控制器）的变频调速恒压供水系统，以其高效、稳定、节能的特点，成为当前供水系统设计的重要趋势。

本文旨在探讨基于PLC的变频调速恒压供水系统的设计与实现方法，以期为相关领域的工程应用提供有益的参考。

文章首先介绍了供水系统的基本构成和功能需求，包括恒压供水的重要性以及变频调速技术在供水系统中的应用优势。

随后，详细阐述了基于PLC的变频调速恒压供水系统的总体设计方案，包括硬件选型、软件编程、系统控制策略等方面。

在此基础上，文章重点探讨了系统实现过程中的关键技术问题，如PLC编程实现、变频器的选择与配置、压力传感器信号的采集与处理等。

通过本文的研究，期望能够为供水系统的设计与实现提供一种有效、可靠的解决方案，同时推动变频调速技术在供水领域的应用和发展。

二、系统需求分析和设计目标随着现代工业技术的快速发展，供水系统的稳定性和效率成为了评价一个城市或企业基础设施水平的重要指标。

传统的供水系统往往存在能耗高、调节性差、压力不稳定等问题，无法满足现代供水系统的要求。

为了解决这些问题，本文提出了一种基于PLC的变频调速恒压供水系统设计方案。

稳定性需求：供水系统需要保持长时间的稳定运行，确保供水压力的稳定性，避免因压力波动对供水质量造成影响。

节能性需求：传统的供水系统往往存在能耗高的问题，新的供水系统需要采用先进的控制技术，降低能耗，提高能源利用效率。

调节性需求：供水系统需要能够根据实际需求，自动调节供水流量和压力，以满足不同时段、不同区域的供水需求。

实现供水系统的恒压供水：通过PLC控制系统，实时监测供水压力，根据压力变化自动调节变频器的输出频率，从而控制水泵的转速，实现恒压供水。

提高供水系统的稳定性：采用先进的控制算法，确保供水系统在各种工况下都能保持稳定的运行状态，避免因压力波动对供水质量造成影响。

摘要本论文根据中国城市小区的供水要求，设计了一套基于PLC的变频调速恒压供水系统,并利用组态软件开发良好的运行管理界面。

变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器、工控机等构成。

本系统包含三台水泵电机，它们组成变频循环运行方式。

采用变频器实现对三相水泵电机的软启动和变频调速，运行切换采用“先启先停”的原则。

压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。

通过工控机与PLC的连接，采用组态软件完成系统监控，实现了运行状态动态显示及数据、报警的查询。

关键词：变频调速，恒压供水，PLC，组态软1 绪论1.1 课题的提出水和电是人类生活、生产中不可缺少的重要物质，在节水节能已成为时代特征的现实条件下，我们这个水资源和电能源短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度较低，而随着我国社会经济的发展，人们生活水平的不断提高，以及住房制度改革的不断深入，城市中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求。

小区供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到小区住户的正常工作和生活，也直接体现了小区物业管理水平的高低。

传统的小区供水方式有：恒速泵加压供水、气压罐供水、水塔高位水箱供水、液力耦合器和电池滑差离合器调速的供水方式、单片机变频调速供水系统等方式，其优、缺点如下[1]：(1) 恒速泵加压供水方式无法对供水管网的压力做出及时的反应，水泵的增减都依赖人工进行手工操作，自动化程度低，而且为保证供水，机组常处于满负荷运行，不但效率低、耗电量大，而且在用水量较少时，管网长期处于超压运行状态，爆损现象严重，电机硬起动易产生水锤效应，破坏性大，目前较少采用。

(2) 气压罐供水具有体积小、技术简单、不受高度限制等特点，但此方式调节量小、水泵电机为硬起动且起动频繁，对电器设备要求较高、系统维护工作量大，而且为减少水泵起动次数，停泵压力往往比较高，致使水泵在低效段工作，而出水压力无谓的增高，也使浪费加大，从而限制了其发展。

基于PLC的变频恒压供水系统的设计基于PLC的变频恒压供水系统摘要：随着社会主义市场经济的发展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能、高节能、能适应不同领域的恒压供水系统成为必然的趋势本论文分析变频恒压供水的原理及系统的组成结构，提出不同的控制方案，通过研究和比较，本论文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计。

最后对系统的软硬件设计进行了详细的介绍。

本论文设计与实现通过MCGS进行数据传输的远程网络巡回监控系统。

具体讲述了系统的总体设计与软件的实现，并对系统采取的可靠性措施进行了说明。

本论文的变频恒压供水系统已在国内许多实际的供水控制系统中得到应用，并取得稳定可靠的运行效果和良好的节能效果。

经实践证明该系统具有高度的可靠性和实时性，极大地提高了供水的质量，并且节省了人力，具有明显的经济效益和社会效益。

关键字：变频调速；恒压供水；PLC；MCGS；监控系统Frequency Conversion Constant Pressure Water-supplySystem Based on PLCAbstract：With the rapid development of socialistic marketing economy,there is a growing demand for better quality of water supply and higher reliability of supply system. In addition ,considering the current common energy crisis, achieving the scheme of automatingthe water supply system. So it is an inevitable tendency to design and create an energy-savingconstant-pressure water supply system of excellent performance with the help of advancedtechniques of automation,monitor-control system; and communication. Meanwhile, the System can also adapt to various water Supply regions.This paper analyzes the structure of VF speed regulating constant-pressure water supply,and proposes several control methods.By careful study and comparison, PLC and inverter's method fits water supply system and datatransmission very well. Finally the paper shows the design of constant pressure supply water controller according to PID data and detailed introduction of its software and hardware.In this paper,the author designs and realizes the remote monitor and control system through MCGS, and then illustrates its general design, software implement and the measures of preventable disturbance in details.The system, which has initially been completed with reliable performance and excellent energy-saving effect, proves to possess high reliability and real-time quality. The system can not only remarkably improve the quality of water supply, but also economize on labor, which will surely bring us both economic and social benefits.Key Words:VF speed; constant pressure water supply;PLC;MCGS;monitor and control- system基于PLC的变频恒压供水系统的设计第1章绪论1.1 城市供水系统的要求众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能己成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。

一、课题简介随着变频技术的发展和人们对生活饮用水品质要求的不断提高，变频恒压供水系统以其环保、节能和高品质的供水质量等特点，广泛应用于多层住宅小区及高层建筑的生活、消防供水中。

变频恒压供水的调速系统可以实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今最先进、合理的节能型供水系统。

在实际应用中如何充分利用专用变频器内置的各种功能，对合理设计变频恒压供水设备、降低成本、保证产品质量等有着重要意义。

变频恒压供水方式与过去的水塔或高位水箱以及气压供水方式相比，不论是设备的投资，运行的经济性，还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势，而且具有显著的节能效果。

目前变频恒压供水系统正向着高可靠性、全数字化微机控制、多品种系列化的方向发展。

追求高度智能化、系列化、标准化，是未来供水设备适应城镇建设中成片开发、智能楼宇、网络供水调度和整体规划要求的必然趋势。

变频恒压供水系统能适用生活水、工业用水以及消防用水等多种场合的供水要求，该系统具有以下特点:(1)供水系统的控制对象是用户管网的水压，它是一个过程控制量，同其他一些过程控制量(如:温度、流量、浓度等)一样，对控制作用的响应具有滞后性。

同时用于水泵转速控制的变频器也存在一定的滞后效应。

(2)用户管网中因为有管阻、水锤等因素的影响，同时又由于水泵自身的一些固有特性，使水泵转速的变化与管网压力的变化成正比，因此变频调速恒压供水系统是一个线性系统。

(3)变频调速恒压供水系统要具有广泛的通用性，面向各种各样的供水系统，而不同的供水系统管网结构、用水量和扬程等方面存在着较大的差异，因此其控制对象的模型具有很强的多变性。

(4)在变频调速恒压供水系统中，由于有定量泵的加入控制，而定量泵的控制(包括定量泉的停止和运行)是时时发生的，同时定量泵的运行状态直接影响供水系统的模型参数，使其不确定性地发生变化，因此可以认为，变频调速恒压供水系统的控制对象是时时变化的。

毕业设计 [论文]题目：基于PLC的变频调速恒压供水系统设计系别：电气与电子工程系专业：电气自动化技术河南城建学院毕业设计摘要摘要在城市化进程迅速的今天，城市的居住形式主要是生活小区，那么小区供水系统的建设就显得尤为重要。

而且随着城市用水量不断增加，对供水系统的建设提出了更高的要求。

供水的经济性、可靠性、稳定性直接影响到小区住户的正常生活和工作。

本系统是针对居民生活用水而设计的一套由变频器、PLC、水泵机组等设备组成的自动变频恒压供水控制系统。

系统将PLC、变频器、相应的传感器和执行机构有机地结合起来，并发挥各自优势，能够最大程度满足需要，具有运行稳定、操作简单和高效节能等特点。

该系统对变频器内置PID模块参数进行预置，通过压力传感器对水压的反馈构成闭环控制系统；PID模块根据用水量的变化调节水泵的输出流量，实现恒压供水，并达到有效节能的目的。

系统采用变频调速方式自动调节水泵电机转速或加、减泵。

改变以往“先启后停”方式，自动完成泵组软启动及无冲击切换，使水压平稳过渡。

变频器故障时系统仍可运行，保证不间断供水。

系统断电恢复后可自启动。

采用硬件/软件备用及钟控功能，使各泵进行轮休，延长了设备的机械使用寿命。

首先介绍采取变频调速方式实现恒压供水相对于传统的阀门控制恒压供水方式的节能原理；其次，对水泵机组的各种供水状态及转换的条件、水泵由变频转工频运行方式的切换过程进行分析，着重研究并提出了基于PLC和变频器的恒压供水系统的方案，并给出了硬件设计和PLC控制程序设计。

关键词：PLC；变频调速；恒压供水河南城建学院毕业设计摘要ABSTRACTIn today's rapid urbanization, urban living is mainly living quarters, then the construction of residential water supply system is particularly important. And with the growing urban water demand, water supply systems, the proposed higher requirements. Economics of water supply, reliability and stability to the district residents directly affected the normal life and work. PLC, water pump and other equipment consisting of automatic constant pressure water supply control system. System PLC, frequency converter, the corresponding sensors and actuators together organically, and play their respective advantages, the control system easy to operate, not only to the greatest extent to meet the needs of stability and security of its operating performance, simple and convenient mode of operation , and the complete and thoughtful features, will make water saving water, saving, labor saving, high efficiency high-quality final run, reliable, energy-saving purposes. This paper introduces the way to achieve frequency control constant pressure water supply valve control compared to conventional energy-saving principle of constant pressure water supply. Converter built-in PID module on the preset parameters, using hydraulic pressure sensor feedback, closed loop system. According to changes in water consumption, to PID regulation mode, by adjusting the pump output flow, constant pressure water supply and efficient energy. Then it analyzes the state of pump units and conversion of various water conditions, analysis of the pump frequency by the frequency change operating mode of the switch process. Important parts of functional analysis, focusing on research and put forward based on PLC and frequency constant pressure water supply system program, were given control of the hardware design and PLC programming.Keywords: PLC; frequency control; constant pressure water supply目录1 绪论 (1)1.1 研究背景 (1)2 系统的理论分析及方案的确定 (4)2.1 调速方式的比较与选择 (4)2.2 控制系统方案 (6)2.3 供水系统的控制流程 (8)2.4 变频恒压供水系统中加减水泵的条件分析 (10)3 变频恒压供水系统的硬件设计 (11)3.1 PLC选型及接线 (11)3.1.1 PLC选型 (11)3.1.2 PLC的接线及I/O分配 (14)3.2 水泵机组选型 (15)3.3 变频器选型及接线 (16)3.3.1 变频器选型 (16)3.3.2 变频器的接线 (19)3.4 PID调节器 (20)3.5 压力传感器 (22)3.6 系统主电路设计 (22)4 系统软件设计 (24)4.1 PLC控制 (24)4.1.1 PLC程序流程图 (24)4.1.2 手动运行 (25)4.1.3 自动运行 (25)4.2 编程及介绍 (26)4.2.1 总程序的顺序功能图 (26)4.2.2 自动运行顺序功能图 (26)4.2.3 手动模式顺序功能图 (27)4.2.4 系统程序梯形图设计 (28)5 总结与致谢 (29)参考文献 (30)附录A 系统硬件总图 (2)附录B 系统梯形图 (3)河南城建学院毕业设计绪论1绪论1.1研究背景在城市化进程迅速的今天，城市的居住形式主要是生活小区，那么小区供水系统的建设就显得尤为重要。

目录第一章绪论 (1)第二章系统的理论分析及控制方案 (4)2.1变频恒压供水系统的理论分析 (4)2.1.1 电动机的调速原理 (4)2.1.2 变频恒压供水系统的节能原理 (4)2.2变频恒压供水系统的理论分析 (5)2.2.1 控制方案的比较和确定 (5)2.2.2 变频概述 (6)2.2.3 变频恒压供水系统的组成和原理图 (7)2.2.4 变频恒压供水系统控制流程 (9)2.2.5 水泵切换条件 (9)第三章系统的硬件设计 (11)3.1系统主要设备的选型 (11)3.2系统主电路分析及其设计 (16)3.3系统控制电路分析及其设计 (17)3.4 PLC的I/O端口分配及外围接线图 (19)第四章系统的软件设计 (22)4.1系统软件设计分析 (22)4.2 PLC程序设计 (23)第五章结束语 (38)参考文献 (39)第一章绪论目前，居民生活用水和工业用水日益增加。

由于居民日常用水和工业用水会随季节、昼夜等变化而随之发生变化，如采取传统的供水方式不仅影响生活也不利于资源的优化配置。

传统的供水系统已经不能满足人们的需求，为了能更合理的分配资源，使能最大限的为人们所用，可采用变频恒压供水方式来代替传统的供水系统，以达到供水稳定，满足人们需求，合理优化分配等目的。

本文介绍的是关于变频恒压供水系统的设计，因为变频恒压供水系统有高效节能，恒压供水，安全卫生，自动运行，管理简便等优点，非常适合现在的国民需求。

变频恒压供水系统根据用水量的变化，自动调节运行参数，在水量发生变化时保持水压恒定以满足用水要求是当今先进、合理的节能型供水系统。

变频调速是现在优于以往任何一种调速方式（如调压调速、变极调速、串级调速等）的技术。

本论文根据中国城市的供水要求，设计了一套基于PLC的变频调速恒压供水系统。

变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器、HMI构成。

本系统包含四台水泵电机，它们组成变频循环运行方式。

基于PLC控制的交流变频调速系统的设计1. 引言随着工业自动化的快速发展，交流变频调速系统在工业生产中的应用越来越广泛。

PLC（可编程逻辑控制器）作为控制系统的核心，具有可编程性强、可靠性高、适应性强等优点，成为交流变频调速系统中常用的控制器。

本文将围绕基于PLC控制的交流变频调速系统的设计展开研究，通过对系统结构、工作原理、关键技术等方面进行深入分析和研究，旨在为相关领域的研究和应用提供有价值的参考。

2. 交流变频调速系统概述2.1 交流变频调速原理2.1.1交流变频调速原理概述交流变频调速系统主要是利用电力电子技术，将工频电源转换为频率可调的三相交流电源，从而实现对电机转速的调节。

其基本原理是通过调整电源频率，改变电机的同步转速，从而实现调速。

交流变频调速系统具有调速范围广、调速性能优异、节能效果显著等优点。

2.2交流变频调速系统的分类根据控制方式的不同，交流变频调速系统可分为电压型变频器和电流型变频器。

电压型变频器采用电压调制方式，通过调整输出电压的大小来实现电机转速的调节；电流型变频器则采用电流调制方式，通过调整输出电流的大小来实现电机转速的调节。

2.3交流变频调速系统的主要组成部分交流变频调速系统主要由以下几部分组成：变频器、电机、控制器（如PLC）、传感器（如速度传感器）等。

其中，变频器是系统的核心部分，负责实现电源频率的调节；电机作为系统的执行元件，负责将电能转换为机械能；控制器（如PLC）负责对整个系统进行控制和调节；传感器（如速度传感器）负责实时检测电机转速，并将检测信号反馈给控制器，以便进行实时调节。

3.基于PLC控制的交流变频调速系统设计3.1系统结构设计基于PLC控制的交流变频调速系统结构如图1所示。

系统主要包括以下几个部分：1) PLC控制器：作为系统的核心，负责对整个系统进行控制和调节。

2)变频器：根据PLC控制器的指令，调整电源频率，实现电机转速的调节。

3)电机：将电能转换为机械能，完成各种工作任务。
