施耐德时间继电器选型资料施耐德时间继电器选型资料1. 施耐德时间继电器品牌介绍施耐德电气是全球领先的能源管理和自动化领域的专业公司。
作为能源管理和自动化的全球专家,在电网、工业、楼宇、数据中心和住宅等领域为客户提供创新的解决方案。
施耐德电气的产品涵盖了电力配电、工业自动化、楼宇自动化、数据中心和网络、电气控制和安全、运输和基础设施等多个领域。
施耐德电气时间继电器是其中一类重要产品,可广泛应用于各种控制和计时需求的场合。
时间继电器可根据时间来控制电路的开关,通常用于定时控制设备的启动、停止和切换等操作。
2. 施耐德时间继电器选型指南当选择施耐德时间继电器时,以下几个关键因素需要考虑:a) 控制需求:确定继电器的控制需求,包括启动、停止和切换等操作的时间和模式。
b) 电气参数:根据实际应用需要,选择合适的电气参数,如电压、电流、频率等。
c) 联结方式:继电器的联结方式包括直插式、插接式、座式等,根据不同的应用场合选择合适的联结方式。
d) 输出类型:继电器的输出类型有接点输出、半导体输出等,根据实际控制要求选择合适的输出类型。
e) 安装方式:根据不同的安装需求,选择合适的安装方式,如安装在控制面板、终端盒、导轨等。
f) 防护等级:根据环境条件选择合适的防护等级,以确保继电器的稳定运行。
g) 附加功能:一些时间继电器还具有附加功能,如显示功能、通信功能等,可根据实际应用需求选择是否需要这些功能。
3. 施耐德时间继电器主要产品系列介绍a) LADT系列:LADT系列是一种数字时间继电器,可以在0.1秒到100小时的范围内进行时间控制。
它适用于各种复杂的时间控制需求,如风机、水泵、照明、加热和冷却设备等的定时控制。
b) LADR系列:LADR系列是一种模拟时间继电器,具有更广泛的时间范围,从0.01秒到100小时。
它适用于需要更精确的时间控制的应用,如实验室设备、生产线控制等。
c) LADN系列:LADN系列是一种智能时间继电器,可以根据实际需求自动调整和调优控制参数。
继电器的选型范文
请自行搜集资料
一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器,其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等,DC继电器有直流延时继电器、直流电动继电器,特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。
2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压,是继电器正常工作的前提,一般情况下可以接受AC电源或DC电源,动作电压应符合继电器产品的规定。
继电器的动作电流是指继电器在动作后,需要切换的负载电流,它决定了继电器的负载能力,一般情况下,动作电流应符合继电器的规定,因为超过额定动作电流时,继电器会损坏。
二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流,确定继电器的动作电压和电流范围。
2、要根据继电器的工作用途,选择适合的类型,考虑继电器的电压等级和电流等级。
电⽓设计及选型指南继电器电⽓设计及选型指南继电器2017年6 ⽉试⽤本前⾔为指导本公司电⽓设计⼈员对继电器的设计及选型应⽤,特编制本《电⽓设计及选型指南继电器》试⽤本。
本《电⽓设计及选型指南继电器》试⽤本仅限公司内部使⽤,版权为本公司所有。
本《电⽓设计及选型指南继电器》试⽤本包括以下⼏部分:定义;分类;功能及应⽤;常⽤产品介绍。
因编制⼈员经验不⾜、⽔平有限、时间仓促,疏漏之处在所难免,为此⾸发试⽤本。
欢迎业内⼈员对此试⽤本提出批评和指正。
电⽓⼆零⼀七年六⽉⽬录前⾔............................................................................... I ⽬录.............................................................................. II 1定义 (1)1.1电⽓继电器 (1)1.2机电继电器 (1)1.3电磁继电器 (1)1.4反时限过电流继电器 (1)1.5热过载继电器 (1)1.6激励量 (1)1.7动合触点 (1)1.8动断触点 (1)1.9转换触点 (1)1.10电⽓间隙 (1)1.11爬电距离 (1)1.12使⽤类别 (1)1.13额定⼯作电压 (2)1.14额定绝缘电压 (2)2分类 (2)2.1按动作原理分 (2)2.2按反应激励量分 (3)2.3按结构特点分 (3)3功能及应⽤ (3)3.1控制继电器 (4)3.2中间继电器 (4)3.3热继电器 (5)4常⽤产品介绍 (5)4.1控制继电器 (5)4.2中间继电器 (5)4.2热继电器 (5)1定义1.1电⽓继电器当控制该元器件的输⼊电路中达到规定条件时,在其⼀个或多个输出电路中会产⽣预定跃变的元器件。
1.2机电继电器主要对机械零部件的运动结果产⽣预定响应的电⽓继电器。
1.3电磁继电器由电磁⼒产⽣预定响应的机电继电器。

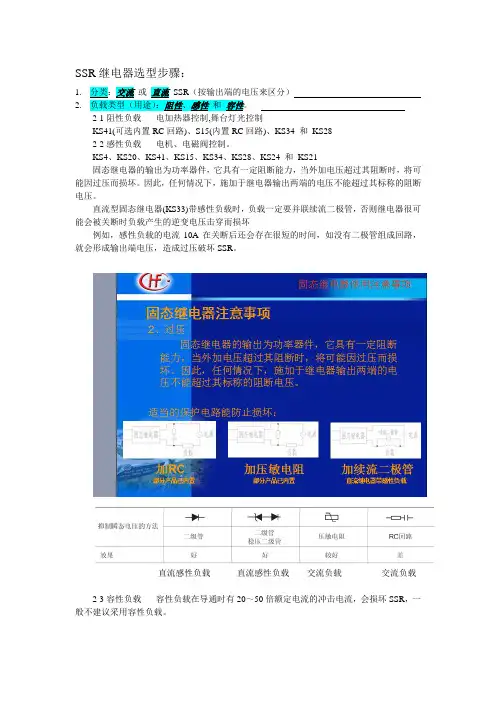

SSR继电器选型步骤:1.(按输出端的电压来区分)2.2-1阻性负载-----电加热器控制,舞台灯光控制KS41(可选内置RC回路)、S15(内置RC回路)、KS34 和KS282-2感性负载-----电机、电磁阀控制。
KS4、KS20、KS41、KS15、KS34、KS28、KS24 和KS21固态继电器的输出为功率器件,它具有一定阻断能力,当外加电压超过其阻断时,将可能因过压而损坏。
因此,任何情况下,施加于继电器输出两端的电压不能超过其标称的阻断电压。
直流型固态继电器(KS33)带感性负载时,负载一定要并联续流二极管,否则继电器很可能会被关断时负载产生的逆变电压击穿而损坏例如,感性负载的电流10A在关断后还会存在很短的时间,如没有二极管组成回路,就会形成输出端电压,造成过压破坏SSR。
直流感性负载直流感性负载交流负载交流负载2-3容性负载-----容性负载在导通时有20~50倍额定电流的冲击电流,会损坏SSR,一般不建议采用容性负载。
3. 输入输出参数3-1(3~32VDC)。
3-23-2-1. 交流和直流两种。
注:某些特殊情况下(比如电源的波动较大、电磁环境复杂等),则建议选择更高电压规格的产品,以确保可靠性。
b. 直流固态继电器:对于直流固态继电器,其标称的额定电压为其阻断电压。
因此,使用中继电器输出两端的电压一定不能超过其标称的额定电压。
下表的选型供参考:注:以上选型供参考,可根据实际应用灵活选用。
原则是任何情况下,继电器两端的电压(包含瞬态电压)不能超过其额定电压。
3-2-2. :原则是:稳态电流≤继电器标称额定电流浪涌电流≤继电器标称浪涌电流在可靠性要求较高的场合,建议留有一定的余量,以防止意外的电流冲击,提高产品的可靠性。
例如:对于直流固态继电器KS33,同样的负载条件下,30D100M发热量=30D50M发热量的一半。
3-2-3. :单位3-2-4.I t是指固态继电器承受最大非重复性脉冲电流的能力,用于熔丝的选择。

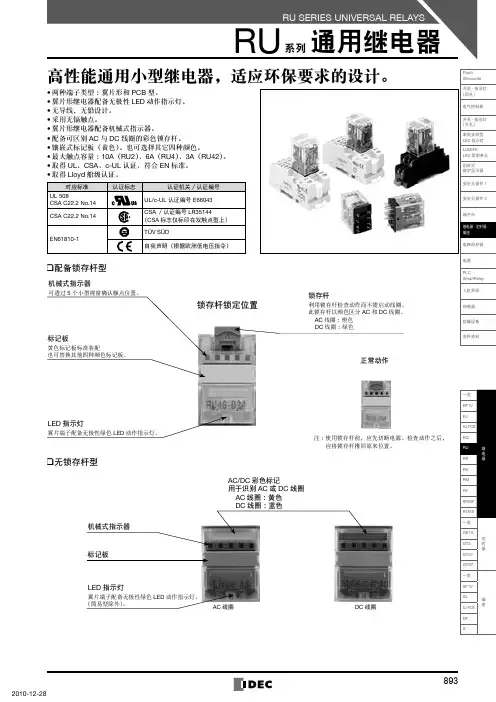

继电器选型指南
在选择继电器时为了能够准确使用,你必须了解你所需的条件,并且懂得如何选择适用的继电器,在某些时候继电器的接点、线圈和环境条件是非常重要的。
下列整理出的参考特性和注意事项有助于选择合适的继电器。
如何选择合适的继电器重点如下:
(A)线圈部分的考虑
1、线圈电压是DC还是AC?
2、所供电压的波形
3、砺磁方法和电流
特殊砺磁电流的必要性
4、线圈阻抗
动作和开放电压
5、动作和开放时间
(B)接点部分的考虑
1、接点形式和接点组数
2、接点负载
是AC还是DC?阻性还是感性、容性或综合的?是否有反电动势或冲击电流存在?
3、接点负载水平
电流大小及电流负载是否接通?
4、动作切换频率
5、对电寿命动作次数的要求
(C)环境
1、环境温度和湿度的范围
2、大气环境
3、振动和冲击
(D)绝缘
1、耐压强度
2、绝缘电阻(E)安装
1、外部尺寸
2、端子安装和焊接
3、安装方法
(F)其它
1、安全标准和其它标准是否有要求
2、是否存在特殊特性或条件。
固态继电器的选型与使用固态继电器是一种电子器件,能够在电路中实现电路开关和电流控制等功能。
相对于传统的机械继电器,固态继电器具有体积小、可靠性高、寿命长等特点,因此在现代电子设备和工业控制系统中得到广泛应用。
本文将从选型和使用两个方面进行详细介绍。
一、固态继电器的选型1.电流和电压要求:固态继电器的电流和电压要求是选型的首要考虑因素。
首先要确定被控电路的电流和电压范围,以此选择合适的固态继电器。
同时还要考虑电流和电压的峰值和稳定工作范围,以确保继电器的稳定工作。
2.开关类型:固态继电器一般有开关型和调节型两种类型。
开关型适合于简单的开关控制,只能实现开关状态的切换;而调节型可以根据输入信号的变化实现电流和电压的调节。
3.工作环境要求:固态继电器的工作环境也是选型的重要考虑因素。
需要考虑的因素包括温度、湿度、振动和电磁辐射等。
根据实际应用环境的要求选择合适的固态继电器。
4.寿命和可靠性:固态继电器的寿命和可靠性是选型的重要指标。
一般来说,固态继电器的寿命越长越好,可靠性也越高。
可以通过查看产品规格书或参考其他用户的评价来获取相关信息。
二、固态继电器的使用1.驱动电路:固态继电器的工作电路一般分为输入电路和输出电路。
输入电路用于驱动继电器的触发器,输入信号一般为低电平或高电平,需要根据继电器的特性来选择合适的输入电路。
2.继电器的控制信号:固态继电器的控制信号可以是直流信号,也可以是交流信号。
根据实际应用需求来选择合适的控制信号。
3.输入和输出隔离:固态继电器的输入和输出一般是隔离的,这样可以提高继电器的安全性能。
在使用过程中要确保输入和输出之间有足够的隔离间隙,以避免电路干扰和互相干扰。
4.热管理:固态继电器在工作过程中会产生一定的热量,需要进行合理的热管理。
可以在继电器周围设置散热器或风扇,以保持继电器的温度在合理范围内。
5.防护电路:为了保护固态继电器免受过流、过压和过热等因素的影响,可以在输入和输出电路中设置相应的保护电路,如保险丝、过压保护器和温控开关等。
机构模块化可拆卸设计,装配更方便,性能更可靠,满足各类不同的需求。
机构模块化可拆卸设计由专业的设计团队倾力打造,对其结构进行优化,人性化设计,安装更方便。
全新的设计 性能更稳定电气寿命达机械寿命达100万次1000万次最高机械寿命达1000万次,电气寿命达100万次,全新的灭弧系统,质量更可靠。
卓越性能 寿命更持久配合热继电器壳架电流规格优势,增加电流规格,满足用户的不同需求。

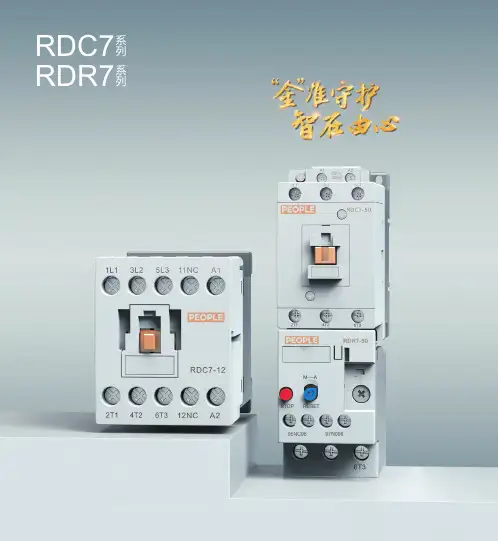

多种规格,满足不同需求RDR7系列热继电器选型指南配套选型/143举例:订RDR7-18 额定电流为20A 100台 应写为RDR7-18 14-20A 100台技术参数续表1RDR7系列热继电器符合标准应用范围安装环境安装条件□ 污染等级为3级;□ 周围空气温度不高于+40℃及不低于-5 ℃,且24小时平均值不超过+35 ℃;□ 空气相对湿度在+40℃时不大于50%,在较低的温度下可以有较高的相对湿度,例如+20℃时,相对湿度可以到达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施;□ 安装地点的海拔不超过2000m 。
□ 热继电器的防护等级为IP20;□ 按正常位置安装,安装面与垂直面倾斜度不超过5°,且无显著振动和冲击;□ 安装类别为Ⅲ类。
RDR7系列热继电器主要用于交流50Hz/60Hz ,额定工作电压至690V ,电流0.11A ~800A 电路中,作电路和电动机的过载和断相等保护。
可以与RDC7系列交流接触器组成起动器。
热继电器具有断相保护、温度补偿、整定电流调节、自动复位和手动复位任意选择、动作指示信号、安装面积小、安装方式多样等功能和特点,具有测试按钮和停止按钮。
可进行动作灵活性检查。
有防止手指触电护罩,使用安全。
有闭锁装置防止误操作等。
热继电器0.11A ~110A (RDR7-12、18、32、50、75、110)为双金属片式热过载继电器;60A ~800A (RDR7-170、300、500、800)为电子式热过载继电器。
继电器选型技巧说到继电器,可能小伙伴们大概都知道它相当于一个开关,原理其实很简单。
但真正用到的时候还是有很多的学问。
以下内容讲解的很详细,分享给大家,希望对你有用。
继电器的选用原则参见表 1,在表中“必须确定”栏中有“”号的项目被确定之后,就可选定一款继电器。
如果有进一步的要求,需要进一步考虑“参考”栏中有“”号的相应项目。
表 1一、对表格详细说明1、触点1.1 触点负载确定继电器所能承受的负载是否满足使用要求时,除了需要确定负载的大小,还要确定实际负载的种类,因为不同的负载有不同的稳态值,见表 2。
除非另有说明,一般说明书给出的负载是阻性负载。
表 2显示了有代表性的负载与冲击电流和时间的关系。
另外,根据继电器有不同动、静触点的极性也会影响电耐久性。
1.2 触点材料。
见表 3。
表 3备注:(1)每种继电器必须要考虑说明书中规定的最大电流值。
(2)一般条件允许时,最好在实际使用中进行试验确认。
(3)触点的覆金层对于中、小负载性能较好。
但对于负载的情况,通常仅用于维护在继电器使用前的触点的初始接触性能。
1.3 电耐久性除非另有说明,一般说明书显示的电耐久性是在额定负载、一定温度、负载比和动作频率下测得的标称值,因此对于其它负载种类和切换频率,电耐久性会不同。
一般对于 2A 以上的负载,同一款继电器的防焊剂型和防尘罩型的电耐久性比塑封型的要长,因此在环境允许的条件下尽量使用防焊剂型和防尘罩型断电器以提高继电器使用寿命。
2、线圈2.1 电压为了使继电器工作可靠,要保证工作线路能给继电器线圈供给额定电压。
在采用晶体管驱动继电器时,由于晶体管本身固有的压降会导致施加在继电器线圈上的电压值低于驱动电路的各义值,建议在晶体管驱动电路电压为 5V 是选用 4.5V 规格的继电器。
有时为了缩短继电器动作时间,可以在短时间内给线圈施加最大允许电压,但要确保继电器不会过热,甚至损坏。
对于极化继电器,请确认线圈电压的极性。
YASKAWACONTROL安川车辆用插入式继电器使用指南型号:RB4P-G□□DC/D110RB3P-G□□DC/D110RB-3P5□□V2CL/D110明幸贸易(上海)有限公司正向垂直壁面或垂直水平面壁面水平面标准产品规格书品名中容量元件内置型车辆用插入式继电器型号 RB4P-G□□DC/D1101.适用本规格书适用于中容量元件内置型车辆用插入式继电器(型号:RB4P-G□□DC/D110).2.外形图外形图如S44484所示。
3.规格书的构成本规格书由以下几个项目构成。
(1)规格(2)完成品的出货检查(3)标识以及包装规格(4)使用注意事项(5)其他(6)用语说明4.规格4.1操作线圈规格·特性*1.环境温度20℃下适用。
*2.使用温度范围(-40℃~+70℃)下适用。
4.2接点规格以及特性注)请参照表4 的用语。
5.完成品检查收到产品后,请按照下面的内容进行检查。
表3.完成品检查完成品检查成绩表在产品出厂后10年间,请品质管理科保管。
用于保证维护品质。
6.标识·包装规格1)产品的跟踪标准:在产品的侧面用黑色的TAT墨水印上2位的生产批次编码。
例如:“E5”……2010年5月的产品生产批次E:显示年(2010年是E,2011年是F,按照罗马字母顺序依次类推。
)5:显示月(1~9月是数字1~9,10月11月12月是字母XYZ)完成品检验合格后在包装箱上印上合格印记。
2)包装时要考虑到运输过程中可能遇到的破损以及雨水湿气的侵害情况,尽力避免。
7.使用注意事项1)请避免跌落。
万一跌落,请先检查玻璃破裂以及动作特性,确认无异常后再使用。
2)线圈有极性,请将端子符号①接在+极,将⑾接在-极。
此外,线圈驱动电源请使用电池电源的完全直流或者三相全波整流那样波动率5%以下的电源。
3)线圈驱动回路请使用施加额定电压的直投法(瞬时ON,瞬时OFF)。
线圈施加电压逐渐增大,以及逐渐减小的线圈驱动回路时,会造成电气寿命变短。
1、确定继电器是用在直流回路还是交流回路里,并确定额定电压等级,常用为220V、110VDC/AC;
2、确定安装方式,如:导轨式,凸出式,嵌入式等(是柜内安装还是面板开孔安装,抽屉柜一般选用导轨式);
3、确定所需延时种类,为通电延时或断电延时,以及延时时间范围等。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
/。
继电器的选型和使用文章介绍飞机继电器的选型和使用。
结合继电器的性能指标和环境要求,以及飞机的使用要求,讲述继电器在飞机设计中的应用,探讨飞机系统正确选用继电器的解决途径。
标签:飞机;继电器;选型;使用前言在飞机各系统的设备中,为了获得配电、控制和信号传输的功能,大量使用着各种类型的继电器。
由于继电器的种类繁多,技术性能各异,使用环境条件要求不同,如何恰当的选择和使用继电器,关系到各系统设备的正常工作及系统可靠性。
文章阐述了飞机设计中继电器的选型方法和使用要求,特殊型号选型经总师系统批准后执行。
1 国内继电器生产概况1.1 继电器主要生产厂家(1)航空:315厂、345厂;(2)航天:3412厂、165厂;(3)电子:891厂。
1.2 继电器的主要型号和品种我国继电器航空、航天、机械、电子等行业目前尚无统一的型号命名方法及标准。
现将航空、航天系统继电器型号品种介绍如下:1.2.1 航空系统继电器主要型号品种(1)JKB、JKC、JKX、JY、JL系列直流电磁继电器(2)JSJ、JS、JST系列延时继电器(3)JKM系列开关式密封继电器(4)JSM系列三相交流密封继电器(5)JLM系列电流密封继电器(6)JZM系列震动密封继电器(7)J系列平衡力式密封直流电磁继电器(8)J系列密封及平衡力式磁保持继电器1.2.2 航天系统继电器主要型号品种(1)继电器命名组成:(2)类型代号如下:(3)使用环境等级见表1:(4)安装方式见表2。
(5)失效率见表3。
2 继电器的选型2.1 性能要求2.1.1 电源电压(1)继电器线圈工作电压范围应符合控制线路电压;(2)同一主称不同线圈工作电压的继电器用輸入线圈电压标称值(即规格参数)加以区别。
例JT1-940微型通用继电器规格参数表(见表4):2.1.2 转换触电负载性质(1)阻性负载:按额定负载100%选型。
(2)直流感性负载:用控制系统中感性负载接通或断开时冲击电流影响,触电安全电流按额定负载25~30%降额选型。

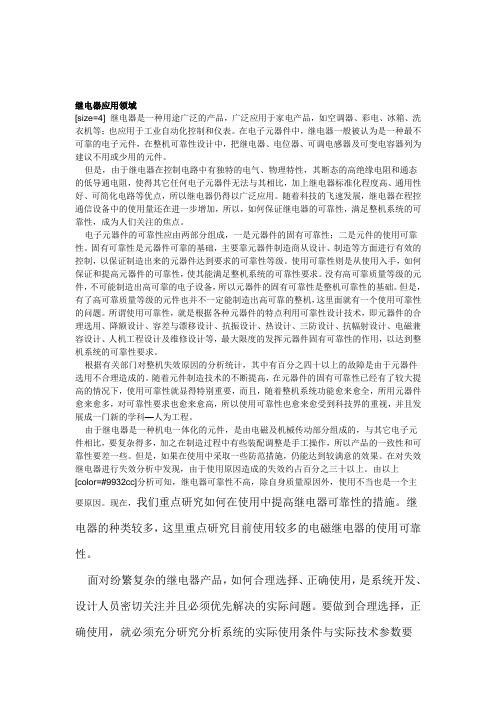

继电器是一种用途广泛的产品,广泛应用于家电产品,如空调器、彩电、冰箱、洗衣机等;也应用于工业自动化控制和仪表。
在电子元器件中,继电器一般被认为是一种最不可靠的电子元件,在整机可靠性设计中,把继电器、电位器、可调电感器及可变电容器列为建议不用或少用的元件。
但是,由于继电器在控制电路中有独特的电气、物理特性,其断态的高绝缘电阻和通态的低导通电阻,使得其它任何电子元器件无法与其相比,加上继电器标准化程度高、通用性好、可简化电路等优点,所以继电器仍得以广泛应用。
随着科技的飞速发展,继电器在程控通信设备中的使用量还在进一步增加,所以,如何保证继电器的可靠性,满足整机系统的可靠性,成为人们关注的焦点。
电子元器件的可靠性应由两部分组成,一是元器件的固有可靠性;二是元件的使用可靠性。
固有可靠性是元器件可靠的基础,主要靠元器件制造商从设计、制造等方面进行有效的控制,以保证制造出来的元器件达到要求的可靠性等级。
使用可靠性则是从使用入手,如何保证和提高元器件的可靠性,使其能满足整机系统的可靠性要求。
没有高可靠质量等级的元件,不可能制造出高可靠的电子设备,所以元器件的固有可靠性是整机可靠性的基础。
但是,有了高可靠质量等级的元件也并不一定能制造出高可靠的整机,这里面就有一个使用可靠性的问题。
所谓使用可靠性,就是根据各种元器件的特点利用可靠性设计技术,即元器件的合理选用、降额设计、容差与漂移设计、抗振设计、热设计、三防设计、抗幅射设计、电磁兼容设计、人机工程设计及维修设计等,最大限度的发挥元器件固有可靠性的作用,以达到整机系统的可靠性要求。
根据有关部门对整机失效原因的分析统计,其中有百分之四十以上的故障是由于元器件选用不合理造成的。
随着元件制造技术的不断提高,在元器件的固有可靠性已经有了较大提高的情况下,使用可靠性就显得特别重要,而且,随着整机系统功能愈来愈全,所用元器件愈来愈多,对可靠性要求也愈来愈高,所以使用可靠性也愈来愈受到科技界的重视,并且发展成一门新的学科—人为工程。
