一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器，其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等，DC继电器有直流延时继电器、直流电动继电器，特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。

2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压，是继电器正常工作的前提，一般情况下可以接受AC电源或DC电源，动作电压应符合继电器产品的规定。

继电器的动作电流是指继电器在动作后，需要切换的负载电流，它决定了继电器的负载能力，一般情况下，动作电流应符合继电器的规定，因为超过额定动作电流时，继电器会损坏。

二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流，确定继电器的动作电压和电流范围。

2、要根据继电器的工作用途，选择适合的类型，考虑继电器的电压等级和电流等级。

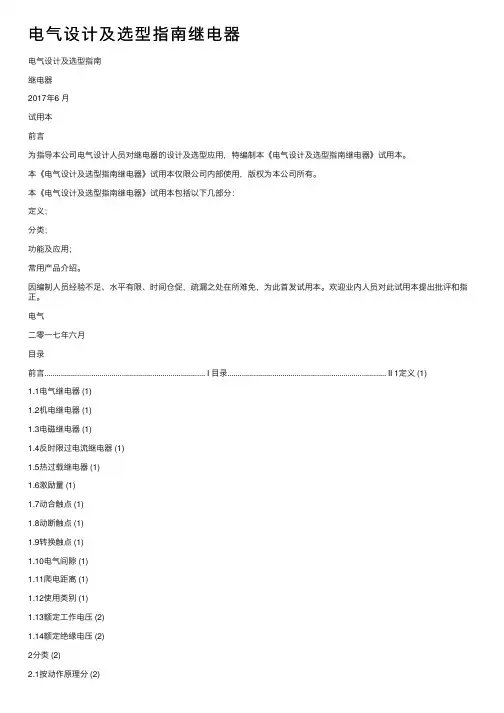

电⽓设计及选型指南继电器电⽓设计及选型指南继电器2017年6 ⽉试⽤本前⾔为指导本公司电⽓设计⼈员对继电器的设计及选型应⽤，特编制本《电⽓设计及选型指南继电器》试⽤本。

本《电⽓设计及选型指南继电器》试⽤本仅限公司内部使⽤，版权为本公司所有。

本《电⽓设计及选型指南继电器》试⽤本包括以下⼏部分：定义；分类；功能及应⽤；常⽤产品介绍。

因编制⼈员经验不⾜、⽔平有限、时间仓促，疏漏之处在所难免，为此⾸发试⽤本。

欢迎业内⼈员对此试⽤本提出批评和指正。

电⽓⼆零⼀七年六⽉⽬录前⾔............................................................................... I ⽬录.............................................................................. II 1定义 (1)1.1电⽓继电器 (1)1.2机电继电器 (1)1.3电磁继电器 (1)1.4反时限过电流继电器 (1)1.5热过载继电器 (1)1.6激励量 (1)1.7动合触点 (1)1.8动断触点 (1)1.9转换触点 (1)1.10电⽓间隙 (1)1.11爬电距离 (1)1.12使⽤类别 (1)1.13额定⼯作电压 (2)1.14额定绝缘电压 (2)2分类 (2)2.1按动作原理分 (2)2.2按反应激励量分 (3)2.3按结构特点分 (3)3功能及应⽤ (3)3.1控制继电器 (4)3.2中间继电器 (4)3.3热继电器 (5)4常⽤产品介绍 (5)4.1控制继电器 (5)4.2中间继电器 (5)4.2热继电器 (5)1定义1.1电⽓继电器当控制该元器件的输⼊电路中达到规定条件时，在其⼀个或多个输出电路中会产⽣预定跃变的元器件。

1.2机电继电器主要对机械零部件的运动结果产⽣预定响应的电⽓继电器。

1.3电磁继电器由电磁⼒产⽣预定响应的机电继电器。

继电器的选型和应用(一)
继电器是一种常用的电子器件，广泛应用于许多电路中。

选用合适的
继电器对电路的稳定性和可靠性有很大影响。

下面将介绍继电器的选
型和应用。

一、继电器的选型
1.电流大小：继电器的最大电流应比负载的额定电流大，通常选择标
称电流的1.2-1.5倍。

2.电压等级：继电器的额定电压应大于电路系统的峰值电压。

同时，
也要考虑电路中存在的干扰电压和过电压等问题。

3.触点形式：继电器的触点形式有常开、常闭和交流触点等，根据需
要选择不同的触点形式。

4.接口类型：继电器的接口形式分为直插式、插座式和PCB焊接式等，需要根据电路的连接方式来选择合适的接口类型。

5.可靠性：在选择继电器时，需要考虑到其寿命、接触抗擦性能、温
度范围和抗震动能力等，以保证继电器的长期稳定运行。

二、继电器的应用
1.电力系统中，用于继电保护和线路控制等。

2.电子设备中，用于控制和开关电路中的信号。

3.自动化控制系统中，用来控制和开关电机、电磁阀等负载。

4.家电中，用于控制电器的开关和计时等功能。

5.安防系统中，用于控制门禁、闸机等设备。

需要注意的是，继电器在使用时应注意其工作环境温度和湿度的影响，防止过电压和过流的损坏以及触点的氧化和烧结等问题。

合理选用继
电器并正确使用，可以提高电路系统的可靠性和稳定性。

总之，继电器的选型和应用需要综合考虑电路的实际情况，选择合适的规格和型号，以确保电路的稳定性和可靠性。

宏发磁保持继电器选型手册一、引言随着现代自动化技术的不断发展，磁保持继电器在各种电气设备中的应用越来越广泛。

为了帮助大家更好地了解和选择磁保持继电器，本文将详细介绍磁保持继电器的选型方法及其注意事项。

二、宏发磁保持继电器简介1.产品特点宏发磁保持继电器具有以下特点：（1）高可靠性：采用优质的磁性材料和密封结构，保证了产品的长期稳定性。

（2）高灵敏度：瞬时动作，响应速度快，适用于高频场合。

（3）低功耗：采用节能设计，降低了能耗，延长了产品使用寿命。

（4）宽电压范围：适应不同电压环境，满足多种应用需求。

2.应用领域磁保持继电器广泛应用于工业自动化、家电控制、通信设备、安防系统等领域。

三、磁保持继电器选型指南1.参数解析（1）电压：根据使用场合的电压等级选择合适的电压参数。

（2）电流：选择大于负载电流的电流参数，以确保继电器能正常工作。

（3）功率：根据使用场合的功率需求选择合适的功率参数。

（4）频率：高频场合需选用高频响应的磁保持继电器。

（5）触点容量：根据负载的容量选择合适的触点容量。

2.型号命名规则宏发磁保持继电器的型号命名规则如下：例如：MF-J1234其中，MF代表品牌名；J代表继电器类型；1234为产品序号。

3.选型注意事项（1）根据实际应用需求选择合适的继电器类型。

（2）注意负载特性，选用适合的触点材料。

（3）考虑工作环境，选用防护等级合适的继电器。

（4）分析性能参数，确保继电器满足使用要求。

四、磁保持继电器与其他继电器的区别1.与普通继电器区别磁保持继电器与普通继电器的主要区别在于：（1）磁保持继电器具有更高的灵敏度和响应速度。

（2）磁保持继电器具有更低的功耗和更长的使用寿命。

2.与固态继电器区别磁保持继电器与固态继电器的主要区别在于：（1）磁保持继电器具有触点，可以实现机械触点与电子电路的隔离。

（2）固态继电器无触点，全部采用电子元件实现控制。

五、如何选择合适的磁保持继电器1.确定应用需求：明确继电器的工作电压、电流、频率等基本参数。

继电器选型及注意事项1. 继电器的基本概念继电器是一种电控制设备，通过电磁吸合和断开触点来实现电路的开关。

它可以放大信号、隔离高低压、进行多路切换等功能，被广泛应用于自动控制系统中。

2. 继电器的选型要点在选择继电器时，需要考虑以下几个要点：2.1 电流和电压要求根据所控制的负载电流和电压需求，选择适当的继电器型号。

通常继电器会有两个额定值：触点额定负载和线圈额定电流。

2.2 开关容量开关容量是指继电器能够承受的最大负载能力。

根据实际负载需求，选择具有足够开关容量的继电器。

2.3 动作时间和释放时间动作时间是指继电器从加入激励信号到触点完全吸合所需要的时间；释放时间是指继电器从断开激励信号到触点完全断开所需要的时间。

根据实际应用需求，选择具有合适动作时间和释放时间的继电器。

2.4 绝缘强度继电器的绝缘强度是指在额定工作电压下，触点和线圈之间以及触点之间的绝缘能力。

根据实际工作环境和安全要求，选择具有足够绝缘强度的继电器。

2.5 寿命和可靠性寿命是指继电器在额定负载下能够正常工作的时间。

可靠性是指继电器在长期使用中不会出现故障的能力。

根据实际需求，选择具有较长寿命和高可靠性的继电器。

3. 继电器选型注意事项在进行继电器选型时，还需要注意以下几个方面：3.1 环境适应性根据实际工作环境，选择具有良好环境适应性的继电器。

在高温或潮湿环境下工作的场合，选择具有防尘、防水等特性的继电器。

3.2 安装方式根据实际安装要求，选择合适的安装方式。

常见的安装方式包括插座式、焊接式、导轨式等。

确保选用的继电器与所需安装方式相匹配。

3.3 接线方式根据实际接线需求，选择合适的接线方式。

常见的接线方式包括插座式、螺钉式、端子式等。

确保选用的继电器与所需接线方式相匹配。

3.4 抗干扰能力在一些特殊环境中，如强电磁干扰、电压波动较大等情况下，需要选择具有较强抗干扰能力的继电器，以保证系统的稳定性和可靠性。

3.5 成本考虑在选型过程中，除了满足技术要求外，还需要考虑成本因素。

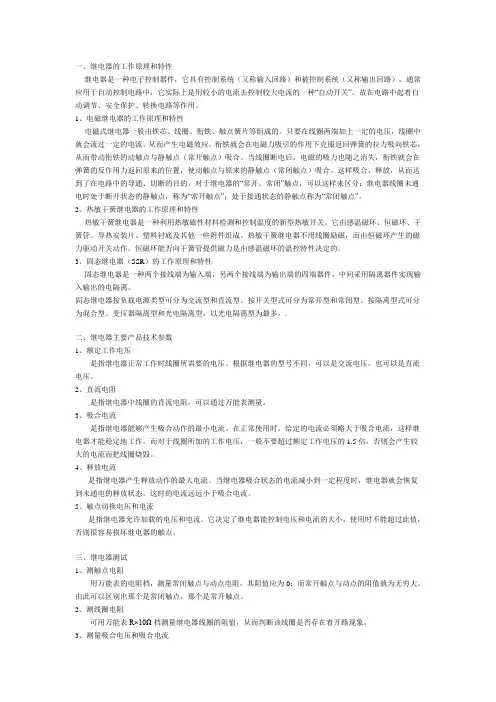

一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

.二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

继电器选择方法与技巧继电器选择方法与技巧：继电器选择规范与标准是什么？时间：2016-05-01 07:22:14编辑：电工栏目：继电器导读：有关继电器的选择方法，继电器先用准则，继电器选用常识，包括按使用环境造型、按输入信号不同确定继电器种类、根据负载情况选择继电器触点的种类和容量等关键要素。

继电器的选择方法与技巧1、按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40摄氏度下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。

此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。

由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。

对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。

选用直流继电器要选用带线圈瞬态抑制电路的产品。

那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。

2、按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。

这里特别说明电压、电流继电器的选用。

若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。

3、输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。

对用户来讲，它只是一个工作下极限参数值。

控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。

整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。

当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。

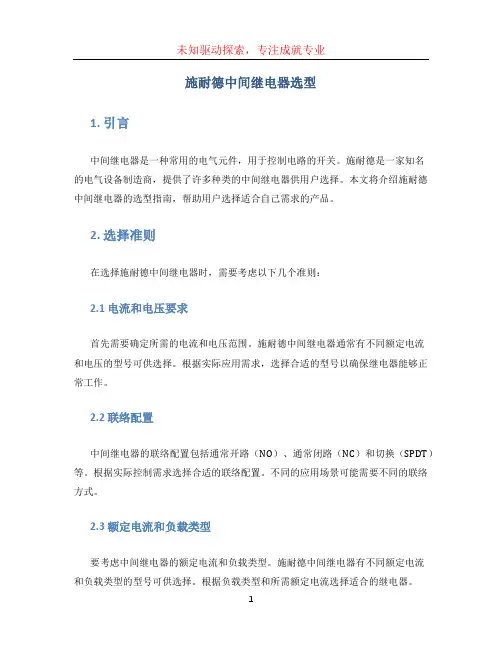

施耐德中间继电器选型1. 引言中间继电器是一种常用的电气元件，用于控制电路的开关。

施耐德是一家知名的电气设备制造商，提供了许多种类的中间继电器供用户选择。

本文将介绍施耐德中间继电器的选型指南，帮助用户选择适合自己需求的产品。

2. 选择准则在选择施耐德中间继电器时，需要考虑以下几个准则：2.1 电流和电压要求首先需要确定所需的电流和电压范围。

施耐德中间继电器通常有不同额定电流和电压的型号可供选择。

根据实际应用需求，选择合适的型号以确保继电器能够正常工作。

2.2 联络配置中间继电器的联络配置包括通常开路（NO）、通常闭路（NC）和切换（SPDT）等。

根据实际控制需求选择合适的联络配置。

不同的应用场景可能需要不同的联络方式。

2.3 额定电流和负载类型要考虑中间继电器的额定电流和负载类型。

施耐德中间继电器有不同额定电流和负载类型的型号可供选择。

根据负载类型和所需额定电流选择适合的继电器。

2.4 尺寸和安装方式中间继电器的尺寸和安装方式也是选择的考虑因素。

根据现有的电气装置设计，选择合适尺寸和安装方式的中间继电器以方便安装和布线。

2.5 生产环境和认证要求根据产品将要使用的生产环境和认证要求，选择符合相关标准的中间继电器。

施耐德中间继电器符合多种国际和行业认证标准，确保产品的质量和可靠性。

3. 施耐德中间继电器系列施耐德提供了多个中间继电器系列，以满足不同用户的需求。

3.1 LC1K 系列LC1K 系列是施耐德中间继电器中的经典系列，具有可靠性高、安装方便、使用寿命长等特点。

该系列适用于一般的控制任务，有不同的额定电流和负载类型可供选择。

3.2 LC2K 系列LC2K 系列是施耐德中间继电器中的超小型系列，尺寸小巧，适合安装空间有限的场合。

该系列具有高性能和可靠性，适用于一般工业控制和自动化应用。

3.3 LC3K 系列LC3K 系列是施耐德中间继电器中的通用型系列，具有较高的电流和可变负载类型，适用于工业控制和电力电气应用。

继电器选型指南
在选择继电器时为了能够准确使用，你必须了解你所需的条件,并且懂得如何选择适用的继电器，在某些时候继电器的接点、线圈和环境条件是非常重要的。

下列整理出的参考特性和注意事项有助于选择合适的继电器。

如何选择合适的继电器重点如下：
(A)线圈部分的考虑
1、线圈电压是DC还是AC?
2、所供电压的波形
3、砺磁方法和电流
特殊砺磁电流的必要性
4、线圈阻抗
动作和开放电压
5、动作和开放时间
(B)接点部分的考虑
1、接点形式和接点组数
2、接点负载
是AC还是DC?阻性还是感性、容性或综合的？是否有反电动势或冲击电流存在？
3、接点负载水平
电流大小及电流负载是否接通？
4、动作切换频率
5、对电寿命动作次数的要求
(C)环境
1、环境温度和湿度的范围
2、大气环境
3、振动和冲击
(D)绝缘
1、耐压强度
2、绝缘电阻(E)安装
1、外部尺寸
2、端子安装和焊接
3、安装方法
(F)其它
1、安全标准和其它标准是否有要求
2、是否存在特殊特性或条件。

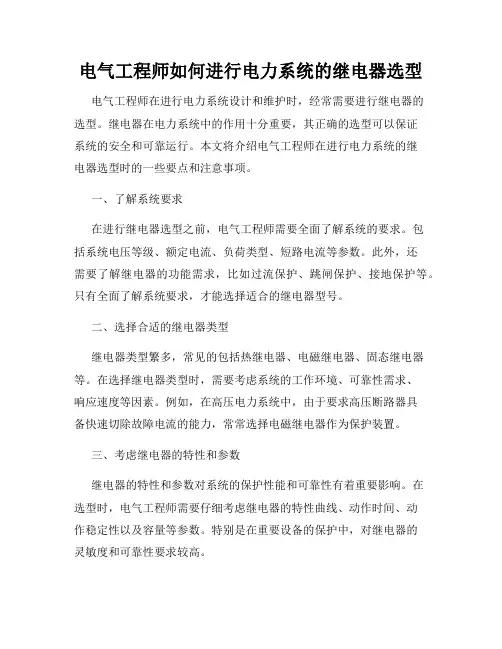

电气工程师如何进行电力系统的继电器选型电气工程师在进行电力系统设计和维护时，经常需要进行继电器的选型。

继电器在电力系统中的作用十分重要，其正确的选型可以保证系统的安全和可靠运行。

本文将介绍电气工程师在进行电力系统的继电器选型时的一些要点和注意事项。

一、了解系统要求在进行继电器选型之前，电气工程师需要全面了解系统的要求。

包括系统电压等级、额定电流、负荷类型、短路电流等参数。

此外，还需要了解继电器的功能需求，比如过流保护、跳闸保护、接地保护等。

只有全面了解系统要求，才能选择适合的继电器型号。

二、选择合适的继电器类型继电器类型繁多，常见的包括热继电器、电磁继电器、固态继电器等。

在选择继电器类型时，需要考虑系统的工作环境、可靠性需求、响应速度等因素。

例如，在高压电力系统中，由于要求高压断路器具备快速切除故障电流的能力，常常选择电磁继电器作为保护装置。

三、考虑继电器的特性和参数继电器的特性和参数对系统的保护性能和可靠性有着重要影响。

在选型时，电气工程师需要仔细考虑继电器的特性曲线、动作时间、动作稳定性以及容量等参数。

特别是在重要设备的保护中，对继电器的灵敏度和可靠性要求较高。

四、与设备配合继电器通常需要与其他设备配合工作，如断路器、保护继电器等。

在选型时，需要考虑与其他设备的配合性。

继电器与其他设备的匹配度不仅影响了系统的保护性能，也关系到系统的安全性和可靠性。

因此，电气工程师在进行继电器选型时，需充分考虑继电器与其他设备之间的兼容性。

五、综合考虑成本和性能在进行继电器选型时，除了满足系统的技术要求外，还需要综合考虑成本和性能。

不同品牌和型号的继电器价格差异较大，而在某些情况下，高性能的继电器可能并不是必需的。

因此，电气工程师需要综合考虑系统的经济性，选择性价比较高的继电器。

六、注意可靠性和可维护性电力系统的稳定和可靠性对于工厂和用户来说至关重要。

因此，选型时需要注意继电器的可靠性和可维护性。

选择具有高可靠性和易于维护的继电器可以减少系统的停机时间和维修成本。

电力设备的继电器选型与调试方法继电器是电力系统中一种常见的电气设备，用于完成电气信号的转换、放大、分配和保护等功能。

继电器的选型和调试方法对电力设备的正常运行和系统的安全性至关重要。

本文将介绍电力设备继电器选型与调试方法。

一、继电器选型继电器的选型应综合考虑以下几个方面：1. 继电器的电流和电压等级：根据所需的电流和电压等级选择合适的继电器。

继电器的额定电流和电压要大于待测设备的工作电流和电压，以确保继电器能够正常工作。

2. 继电器的类型：根据具体的应用要求选择合适的继电器类型，例如电磁继电器、固态继电器、时间继电器等。

不同类型的继电器具有不同的特点和应用范围，需根据具体情况进行选择。

3. 继电器的触点容量：触点容量是指继电器能够承受的最大负荷电流或电压。

在选型时需要考虑所需的负荷容量，确保继电器能够正常工作并满足负荷要求。

4. 继电器的响应时间：响应时间是指继电器动作所需的时间。

对于某些需要快速响应的应用，需要选择响应时间较短的继电器，以确保正常的信号转换和保护功能。

二、继电器调试方法继电器的调试是确保其正常工作的重要环节，包括以下几个方面：1. 连接检查：在调试继电器之前，要仔细检查继电器和待测设备之间的连接，确保连接正确可靠。

特别注意继电器的线路接线和接地是否符合要求。

2. 参数设置：根据继电器的使用要求，设置合适的工作参数。

包括触发电流、动作时间、释放时间等，确保继电器按照预期工作。

3. 保护功能测试：继电器通常具有过流保护、过压保护等功能。

在调试时，应模拟各种故障条件，测试继电器的保护功能，确保在异常情况下能够及时切断电路。

4. 动作测试：通过输入不同的信号，测试继电器的动作和释放过程。

观察继电器是否能够准确地响应和动作，并检查继电器是否存在卡死或其他故障。

5. 故障排除：如果在调试过程中发现继电器有异常情况，需要进行故障排除。

可以检查继电器的线路连接、参数设置等，也可以更换继电器进行重新调试。

如何选择适合的电子继电器电子继电器（Electronic Relay）是一种电器元件，可以通过电流的流动实现电路的开闭控制。

在电子设备、自动化控制系统和通信领域中广泛应用。

选择适合的电子继电器对于确保电路的可靠性和性能至关重要。

本文将介绍如何选择适合的电子继电器，并提供一些建议和实用技巧。

一、了解电子继电器的基本参数在选择适合的电子继电器之前，我们需要了解一些基本参数。

这些参数包括：1.1 联络电压（Contact Voltage）：继电器所能承受的工作电压范围。

根据具体需求选择合适的电压范围，确保电子继电器可以正常工作。

1.2 最大通断电流（Maximum Switching Current）：继电器所能承受的最大电流负载。

根据实际应用需求选择合适的继电器，以确保其可靠性和稳定性。

1.3 绝缘电阻（Insulation Resistance）：继电器触点和线圈之间的绝缘电阻。

选择具有较高绝缘电阻的电子继电器，可以提高电路的稳定性和安全性。

1.4 响应时间（Response Time）：继电器从输入控制信号到输出动作的时间。

根据具体应用需求选择响应时间适中的继电器。

二、根据应用需求选择继电器类型根据具体的应用需求，选择适合的电子继电器类型可以提高系统的性能和可靠性。

以下是一些常见的继电器类型：2.1 电磁继电器（Electromagnetic Relay）：使用电磁线圈产生磁场，控制开闭触点。

适用于大功率、高电流负载的控制，如家用电器、工业设备等。

2.2 固态继电器（Solid State Relay）：使用半导体器件实现开闭控制，无机械部件，寿命更长、响应更快。

适用于高频率、低功率的控制，如计算机设备、通信系统等。

2.3 时间继电器（Time Relay）：具有延时功能，可用于需要在一定时间后才启动或停止的应用场景，如自动化控制系统中的定时控制。

2.4 热继电器（Thermal Relay）：通过电流超载时产生的热效应实现断电保护。

干货分享，继电器选型方法
继电器有多种多样，有电磁继电器、温度继电器、固态继电器等，通过继电器可以实现弱电控制强电的目的，那继电器该如何选型，在做设计时该如何选择适合的继电器?今天就以直流电磁继电器为例，介绍选型方法。

在使用继电器时，我们最关心继电器的哪些参数呢?选继电器时首先要
明确如下几点：
控制系统的控制电压是多少，即要给继电器的线圈供多大的控制电压，可理解为继电器的输入;
所要控制对象的电压等级是多少的，即控制对象是DC24V的系统，还是交流220V的系统，可理解为继电器的输出;
所要控制对象的电流大约有多大，即继电器吸合后流过继电器触点的电流大概有多大，可理解为继电器的输出;
上图是一款直流继电器，规格为SRD-12VDC-SL-C，这里的12VDC意思是线圈要给DC12V的电压才会使触点吸合，所以如果要使用这一款继电器，那你的控制系统中要有DC12V，如果是DC5V的控制系统那就用不起来了。

再看其他两个参数：
10A250VAC;10A125VAC;
10A30VDC;10A28VDC;
如果你的控制对象是交流220V或者是交流110V，而系统电流又不会超过10A，那么这款继电器的触点容量是满足你的需求的;
如果你的控制对象是DC24V的，而且电流又不会超过10A，那么这一款继电器也是符合你的要求的;
在看一个继电器：。

单稳态继电器只有一个稳定状态的一种继电器;当它有规定的输入量激励量时改变了其状态,但去除输入量时又恢复到原来状态;磁保持继电器有两种,一种是单线圈的通过给线圈通正和负直流电压使其切换保持;一种是双线圈的,给一个线圈通正向直流电压使其动作并保持,给另一个线圈通反向直流电使其释放并保持;简单的给销售人员说：双线圈磁保持继电器;就是继电器线圈正常吸合时的工作电压,一般分交流和直流,或者写AC或DC,具体还有很多电压等级规格,一般在继电器外壳或者线圈接线柱旁边都标有具体数据;我的电源是DC36V的但是继电器线圈是DC24V的该在继电器上加个什么才可以用hehe 这个朋友你好,你可以加一个电阻来降压.那么这个电阻如何选呢首先用万用表测量DC24V继电器的电阻.然后选择这个电阻阻值的1/2左右的电阻.如继电器线圈电阻=2K欧姆,那么就选用1K欧姆的电阻和它串联现在我们知道了这个电阻上的分压为12V以及刚才算出的电阻值,那么很容易竟可以算出电阻功率了.依然如选用串联1K的电阻,功率=12×12/1000=瓦,那么选用1/4瓦的电阻就可以了.你明白了吗呵呵...你还可以串个12V的稳压管来解决,选择时记得要考虑稳压管的电流参数,最好还要考虑继电器线圈的续流问题防止断电瞬间烧坏稳压管最好加12V稳压二极管,这样稳定,不然电阻可能会对性能有影响电压线圈和电流线圈分别起什么作用怎样使用这两个线圈这都是继电器,只是他们检测的信号不一样而已;电压继电器感测的是主电路中的线路电压变化,线圈并联接入主电路,触点一般接于控制电路,为执行元件,按吸合电压的大小,可分为过电压和欠电压继电器,中间继电器等;常用于电力系统的电压保护和控制电路中;电流继电器感测的是主电路中的线路电流变化,线圈串联接入主电路,触点一般接于控制电路,为执行元件;其反映的电流信号,常用的有过电压和欠电压继电器;常用于电力系统的电流保护和控制电路中;继电器额定电压是指线圈电压吗如果有一个5V的继电器,线圈接5V电压,常闭触头接12V 电压,这样能行吗不一定能接,触头主要看回路中的开断和关合能力,会不会引起触头粘连;如果电流小,220V 的都可以接;额定电压实际上就是指线圈的电压;继电器有线圈额定电压和触点额定电压电流,线圈一定要按线圈电压供电,触头通过的电压电流低于额定值即可;你接的可以用的,只要12V电流别超额定值即可;欧姆龙继电器线圈电压问题用输出模块输出信号点24VDC去控制一个线圈电压为24VDC的继电器厂家为欧姆龙,型号是：MY4NJ 24VDC,当线圈未插在底座上时,测量底座线圈电压接线端子13&14为24VDC,但是当线圈插在底座后线圈电压为,继电器工作指示灯亮,但是继电器不吸合,这是为什么如何解决该情况请专业人士回复支持很简单,信号灯虽然亮您的电源“给力”不足;请提高输出功率;因为：欧姆龙继电器的线圈电压,要达到80%-85%19V以上,才能可靠吸上;其释放电压可能低于70%;吸合电压那位老师能告诉我5V继电器的吸合电压和释放电压是多少控制电压为额定线圈电压的85%～110%能可靠吸合；低于额定线圈电压的75%释放;磁保持继电器是一种自动开关;和其他电磁继电器一样,对电路起着自动接通和切断作用;所不同的是,磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠通过给线圈通正和负直流电压使其切换保持;磁保持继电器只要一个正向电就会永久吸合,不需要保特电压;要想释放必须加上个反向电压;还有一种双线圏的产品,一个线圏专用加正向电压吸合,另一个线圏专门加反向电压释放用;自保持继电器有二组线圈一组用于动作,一组用于保持;自保持继电器：保持线圈比启动线圈电流小,继电器动作后通过动合触点或电子线路给保持线圈供电,使继电器保持吸合状态;磁保持继电器：当你给线圈通电后,触点吸合断开,然后将线圈上的电压去掉后,继电器的状态保持不变,当想要触点断开吸合时,向复位线圈通个高电平单线圈的,对线圈通反相电压就行了触点状态转换;磁保持继电器：将磁钢引入磁回路,继电器线圈断电后,继电器的衔铁仍能保持在线圈通电时的状态,具有两个稳定状态;。

中间继电器选型原则和方法在选择中间继电器时，需要根据实际应用需求和电路要求来选择合适的型号和品牌。

不同品牌和型号的中间继电器具有不同的性能指标和应用范围，需要根据实际需求进行选择。

同时，还需要考虑其安装方式、触点容量、动作时间等因素。

选型时的注意事项具体可以归纳以下几点：1. 线圈电压：根据控制电路的电压等级，选择相应电压等级的中间继电器。

例如，如果控制电路的电压是24VDC，那么我们应该选择线圈电压为24VDC的中间继电器。

2. 触点数量和类型：根据控制电路的需求，选择具有合适触点数量和类型的中间继电器。

例如，如果需要控制一个电动机的启动和停止，那么可以选择一个具有1个常开触点和1个常闭触点的中间继电器。

3. 动作时间：中间继电器的动作时间应该满足控制电路的要求。

如果需要快速响应的控制系统，那么应该选择动作时间较短的中间继电器。

4. 额定电流和电压：根据所控制的负载的电流和电压，选择具有相应额定电流和电压的中间继电器。

例如，如果需要控制一个电流较大的电动机，那么应该选择额定电流较大的中间继电器。

5. 品牌和质量：选择知名品牌和高质量的中间继电器，可以保证其稳定性和可靠性，减少故障率。

6. 环境条件：根据使用环境的不同，选择适应相应环境条件的中间继电器。

例如，如果需要在高温或低温环境下工作，那么应该选择具有相应适应性的中间继电器。

国内常用的中间继电器品牌有施耐德电气、欧姆龙、ABB、正泰电器、德力西电气等。

各品牌中间继电器的区别主要在于以下几个方面：1. 性能指标：各品牌的中间继电器具有不同的性能指标，如触点容量、动作时间、复位时间、电源电压等。

这些指标因品牌而异，因此需要根据具体应用需求进行选择。

2. 结构与外观设计：不同品牌的中间继电器在结构和外观设计上也有所不同。

例如，有些品牌的继电器采用插拔式结构，方便安装和更换；而有些品牌则注重外观的简约和时尚感。

3. 应用领域：各品牌的中间继电器在应用领域上也有所侧重。

电气元器件选型指南1.隔离开关1.作用：触头间又符合要求的绝缘距离和明显的断开标志，能承载正常回路电流及在规定时间内异常条件（短路）下的电流的开关设备。

2.注意：隔离开关没有灭弧装置，必须在电路在断路器断开的情况下操作隔离开关。

3.额定电压：回路电压1.2倍4.额定电流：大于最大负荷电流的1.5倍2.熔断器1.过载保护和短路保护，电流过大使温度上升然后熔断。

2.优点：限流性好，分段能力高。

3.缺点：熔断后需更换，对于三相电机一相熔断会导致两相运行，其次一般要带开关的组合。

4.选型：如果是熔断器一个组合的保护，前一阶比后一阶额定电流的1.6倍，熔断时间3倍左右。

照明电路的话只要大于等于额定电流即可，但是多台电机电路的话一般是大于1.5-2.5倍。

3.断路器1.过载，短路，欠电压保护，用作不频繁的起动。

2.选型：额定电压大于或等于工作电压，额定电流大于等于负载电流，电流不能选太大的。

3.其他：电动机断路器一般用来保护电机，可自动调节。

4.电动机保护断路器（马达空开）1.作用：断路器和热继电器的综合体。

2.选型：额定电流按1.1-1.3倍就可以3.好处：添加触点，反馈PLC信号出现故障。

电流可调4.计算：一般380V的电机，一个kw等于2A，7.5kw的两极大约15A。

5.接触器1.用于频繁的接通和断开交直流电。

2.结构：1.触头2.电磁系统3.灭弧系统3.注意：它不同于手动开关，它具有手动切换功能，又具有失压功能。

因为它有一定过载能力，所以它不据有短路和过载保护，一般线路前端需要配备断路器。

主要用途控制电机。

4.电压：满足额定电压即可5.电流：380V时一般是2.0倍负载电流。

因为接触器的通断能力大概是1.5到10倍电流，此时开关闭合不会造成触点熔焊，能够正常断开和灭弧。

6.操作频率：具体看型号。

6.热继电器1.作用：实现电机的过载保护。

2.原理：由流入热元件的电流产生热量，使有不同的膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

如何选择合适的继电器来控制电路继电器是一种电器元件，用于控制电路的开关，广泛应用于各种电气设备中。

选择合适的继电器对于电路的正常运行至关重要。

本文将介绍如何选择合适的继电器来控制电路。

一、了解电路要求在选择继电器之前，首先需要了解电路的要求。

包括电路的额定电压、额定电流以及需要控制的负载类型。

例如，若需控制交流电源下的负载，应选择交流继电器。

而如果需要控制直流负载，则应选择直流继电器。

同时还需了解电路的工作环境温度、震动情况等特殊要求。

二、确定额定电压和额定电流根据电路要求，确定继电器的额定电压和额定电流。

额定电压是指继电器在正常工作的电压范围，一般有12V、24V等多种选择。

额定电流是指继电器所能承受的最大电流，也需要根据实际负载来确定。

三、选择继电器类型根据电路要求和应用场景，选择合适的继电器类型。

常见的继电器类型有电磁继电器、固态继电器、时间继电器等。

电磁继电器适用于大功率、高电流的应用，而固态继电器则适用于快速开关和长寿命要求的场合。

四、考虑继电器的寿命和可靠性继电器的寿命和可靠性是选择的重要考虑因素。

寿命是指继电器能够承受的开关次数，而可靠性则是指继电器在长时间运行中能否稳定可靠地工作。

一般来说，继电器寿命有机械寿命和电寿命两个指标，应根据实际需求选择。

五、考虑继电器的尺寸和安装方式继电器的尺寸和安装方式也需要考虑。

根据实际场景选择合适的尺寸，以确保继电器能够安装在相应的设备中。

同时还需了解继电器的安装方式，包括插座式继电器、焊接式继电器等，以方便安装和维护。

六、了解继电器的特殊功能有些继电器具有特殊功能，如过载保护、相序保护等。

在选择继电器时，可以考虑是否需要这些特殊功能，以提高电路的安全性和稳定性。

七、选择知名品牌和供应商在选择继电器时，建议选择知名品牌和有信誉的供应商。

优质的品牌和供应商能够保证产品的质量和售后服务，使继电器能够长时间稳定运行。

总结：选择合适的继电器来控制电路是确保电路正常运行的关键。

继电器选型及注意事项一、继电器的基本原理继电器是一种能够在低电流控制高电流的电气控制设备。

其主要由触点、电磁铁和外壳三部分组成。

当外部电流通过电磁铁时，电磁铁会产生磁场，吸引或释放触点，从而控制电路的开闭。

继电器适用于电压和电流较大的电路控制，具有分离高低电压电路、放大信号、稳定控制等优点。

二、继电器的选型选择合适的继电器对于电路的正常运行至关重要。

继电器的选型主要从以下几个方面考虑：1. 工作电压继电器的工作电压应与电路的工作电压保持一致，否则无法正常工作。

通常继电器的工作电压有6V、12V、24V、110V、220V等。

在选型时要根据实际需求进行选择。

2. 工作电流继电器的工作电流是指在正常工作状态下通过继电器的电流。

选型时应根据所控制电路的负载电流选择继电器的额定电流，确保继电器能够正常工作。

3. 触点类型继电器的触点有常开触点、常闭触点和换向触点等。

常开触点在继电器没有工作时处于闭合状态，当继电器工作时触点打开；常闭触点在继电器没有工作时处于断开状态，当继电器工作时触点闭合。

根据实际需求选择合适的触点类型。

4. 继电器类型根据继电器的不同控制方式，可将其分为电磁继电器、固态继电器和时间继电器等。

电磁继电器适用于开关频率低、控制电流较大的场合；固态继电器适用于控制精度要求高、开关速度要求快的场合；时间继电器适用于需要延时或定时开关的场合。

根据具体需求选择不同类型的继电器。

可靠性是继电器的重要指标之一。

可通过查阅产品规格书或使用经验评估继电器的可靠性，包括机械寿命、电气寿命等。

6. 安装尺寸与配线方式继电器的安装尺寸和配线方式也是选型时需要考虑的因素。

根据实际场景选择合适的安装尺寸和配线方式，确保继电器能够方便安装和使用。

三、继电器的注意事项在选择和使用继电器时，还需要注意以下几点：1. 继电器的负载能力继电器的负载能力是指能够承受的最大负载电流和电压。

使用时应确保所控制的负载电流和电压不超过继电器的额定负载能力，避免损坏继电器或引起安全事故。

电气化工程设计中的继电器与保护装置选择在电气化工程设计中，继电器和保护装置的选择起着至关重要的作用。

继电器是一种自动开关装置，用于在电路中控制电流、电压和功率的运行。

而保护装置则是为了保护电气设备免受过载、短路、接地故障等损害而设计的。

继电器的选择在电气化工程设计中具有重要的意义。

首先，继电器应能够准确地感知电气系统中的电流、电压和功率信号。

根据不同的应用需求，可以选择热继电器、电磁继电器、固态继电器等等。

其次，继电器应具备高可靠性和稳定性，以确保电气系统的正常运行。

特别是在关键的控制环节中，如风机控制、泵站控制等，选用可靠性较高的继电器能够降低故障发生的概率，提高系统的可靠性。

此外，继电器的尺寸、容量和额定电流也需要与系统要求相匹配，以确保继电器能够正常运行。

保护装置在电气化工程设计中同样具有重要的作用。

它可以监测电气设备的状态，并在发生过载、短路、接地故障等故障时进行及时的保护。

在选择保护装置时，首先要考虑要保护的电气设备类型和特性。

不同的设备对于保护装置的要求也有所不同。

其次，保护装置应具备足够的灵敏度和反应速度，以便在故障发生时能够及时进行保护，避免进一步损坏。

再次，保护装置应具备良好的稳定性和可靠性，以确保长时间运行期间不会发生误动作，保持电气系统的稳定和可靠。

在电气化工程设计中，继电器和保护装置的选择还需考虑到系统的特点和需求。

例如，对于大型的电气系统，可以采用主备继电器和保护装置来提高系统的可靠性。

此外，不同的电气设备还可能需要不同类型的保护装置，如短路保护、过流保护、欠压保护等，需要根据具体的设备特点进行选择。

另外，一些电气化工程设计中的特殊要求也需要考虑在继电器和保护装置的选择中。

例如，在耐爆场所、高温环境、潮湿环境等恶劣条件下，需要选择具有相应防护等级的继电器和保护装置，以确保其正常运行和长寿命。

综上所述，在电气化工程设计中，继电器和保护装置的选择是一个复杂而关键的过程。

正确的选择可以提高电气系统的可靠性和稳定性，降低故障发生的概率，并保护电气设备免受损坏。
