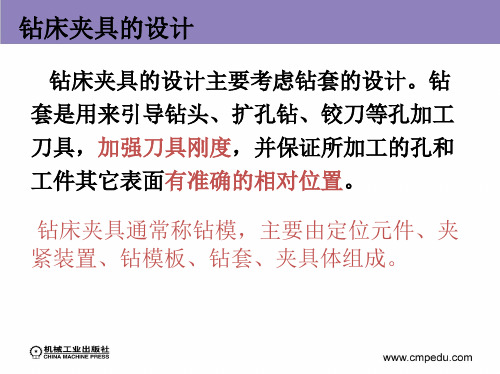

钻床夹具基本结构钻床夹具是一种用于固定工件的工具，常用于机械加工和制造过程中。
它的基本结构包括底座、夹紧机构、夹持部件、导向机构和控制装置等。
底座是钻床夹具的基础部分，它通常由铸铁或钢材制成，具有足够的强度和稳定性。
底座上有安装孔，可以固定在钻床工作台上。
夹紧机构是钻床夹具的关键部分，它负责夹紧工件以确保其稳定性和准确性。
夹紧机构通常由螺杆、螺母和手柄组成。
通过旋转手柄，螺杆带动螺母的运动，使夹持部件夹紧工件。
夹持部件可以根据工件的形状和尺寸进行调整，以确保夹持力均匀并且不会损坏工件表面。
导向机构是为了确保钻床夹具的运动精度和稳定性而设计的。
它通常由导轨、导柱和滑块等组成。
导轨和导柱的配合使得钻床夹具的运动轨迹准确无误，同时滑块的设计也可以减少摩擦力，提高夹具的工作效率。
控制装置是钻床夹具的智能化部分，它可以根据加工要求进行自动控制。
控制装置通常由传感器、执行器和控制器等组成。
传感器可以检测工件的位置和状态，执行器可以根据控制信号进行相应的动作，而控制器则负责处理和传递信号，实现对钻床夹具的精确控制。
除了以上基本结构，钻床夹具还可以根据具体需求进行功能扩展和改进。
例如，可以增加旋转台和倾斜装置，以实现对工件的多角度加工；还可以添加夹紧力检测装置，以确保夹持力的准确控制；甚至可以配备自动换刀系统，以提高生产效率。
钻床夹具的基本结构包括底座、夹紧机构、夹持部件、导向机构和控制装置等。
它的设计和制造需要充分考虑工件的形状、尺寸和加工要求，以确保加工质量和效率。
随着科技的不断进步，钻床夹具也在不断创新和改进，以适应各种复杂加工需求的变化。
钻床夹具认知实验报告1. 引言钻床夹具是在钻床上用来夹持工件的重要工具，它能够确保工件在钻孔过程中的稳定性和精度。
本实验旨在加深对钻床夹具的认知，通过实际操作和观察，了解钻床夹具的结构、原理和使用方法，掌握钻床夹具的正确使用技巧。
2. 实验内容本实验主要包括以下内容：1. 钻床夹具的结构与功能；2. 钻床夹具的选择与安装方法；3. 钻床夹具的使用技巧；4. 钻床夹具的维护与保养。
3. 实验步骤3.1 钻床夹具的结构与功能首先，我们仔细观察了实验室中提供的钻床夹具，并熟悉了其主要结构和功能。
钻床夹具由底座、主体、卡盘和夹爪组成，其中底座用于固定钻床夹具，主体用于连接底座和卡盘，卡盘和夹爪则负责固定工件。
3.2 钻床夹具的选择与安装方法根据实验要求，我们选择了适合的钻床夹具，并按照实验指导书的要求，正确安装了钻床夹具。
安装过程中，我们特别注意了夹具与钻床床身的紧密连接，以确保夹具的稳固性。
3.3 钻床夹具的使用技巧在实验过程中，我们学习了正确的钻床夹具使用技巧。
首先，我们需要根据工件的形状和尺寸选择合适的夹具，并调整夹爪的位置，使其能够牢固地夹持住工件。
当工件安装好后，我们需要用合适的力度旋紧卡盘，以确保工件不会滑动或松动。
另外，我们还学习了如何在钻孔过程中保持夹具的稳定性。
在钻孔时，我们需要适当调整夹具的角度和姿态，以确保钻头能够垂直进入工件，并保证钻孔的精度和平整度。
3.4 钻床夹具的维护与保养最后，我们了解了钻床夹具的维护与保养方法。
我们注意到钻床夹具在使用过程中会产生摩擦和磨损，因此需要定期检查和维护夹具的零部件。
特别是需要注意清洁卡盘和夹爪上的油污和铁屑，保持其表面的光洁度和平整度。
另外，我们还学会了适时给夹具加油脂，以减小磨损和延长使用寿命。
4. 实验结果与讨论通过本次实验，我们深入认识了钻床夹具的结构、原理和使用方法，掌握了正确使用钻床夹具的技巧。
在实验过程中，我们发现正确选择和安装钻床夹具非常重要，它直接影响到钻孔的精度和稳定性。
钻床夹具设计说明书 2钻床夹具设计说明书1.引言本文档旨在提供钻床夹具设计的详细说明，包括设计目的、设计原则、设计流程、详细设计要点等内容。
2.设计目的钻床夹具设计的目的是为了在钻孔过程中稳定固定工件，并确保钻孔的准确性和高效性。
夹具设计应考虑到工件的大小、形状和钻孔位置的要求。
3.设计原则在钻床夹具设计中，应遵循以下原则：- 夹具设计应符合工件的几何要求。
- 夹具结构应牢固可靠，能够承受钻孔过程中的力和震动。
- 夹具设计应便于安装和调整。
- 夹具设计应便于操作和维护。
- 夹具设计应考虑到工件的切削液处理和废料排放。
4.设计流程钻床夹具设计的流程如下：4.1.确定钻孔要求4.2.分析工件形状和尺寸4.3.设计夹具结构4.4.确定夹具材料和加工工艺4.5.进行夹具装配和调整4.6.进行夹具试验和调整5.详细设计要点在进行钻床夹具设计时，需要考虑以下要点：5.1.夹具类型选择：根据工件的尺寸、形状和钻孔要求选择合适的夹具类型，例如机械夹具、液压夹具等。
5.2.夹具固定方式：确定夹具的固定方式，包括螺纹固定、卡槽固定等。
5.3.夹具结构设计：设计夹具的结构，包括主躯干、夹具臂、夹具钳等。
5.4.夹具材料选择：选择适当的材料来制作夹具，考虑材料的强度、刚性和耐磨性。
5.5.夹具加工工艺：确定夹具的加工工艺，包括切削、铣削、钻孔等。
5.6.夹具装配和调整：进行夹具的装配和调整，确保夹具的稳定性和准确度。
附件：本文档涉及的附件包括：- 钻床夹具设计图纸- 夹具材料及加工工艺说明法律名词及注释：1.版权：法律授予作者对其创作作品的独占权，禁止他人未经授权侵犯该权利。
2.专利：根据法律规定授予发明者对其发明的专有权，防止他人未经许可生产、销售或使用该发明。
25钻床夹具设计总结一、引言钻床夹具是一种用于加工工件的专用夹具，广泛应用于机械制造行业。
它能够固定工件，使得钻床在进行钻孔、镗孔等加工过程中保持工件的位置稳定，从而提高加工精度和效率。
本文主要对钻床夹具的设计进行总结与分析，总结关键点、注意事项等。
二、钻床夹具设计的关键点1.适应性：钻床夹具的设计应该能够适应不同种类、尺寸的工件，具有一定的通用性。
可以通过设计可调节的夹具结构、可更换的夹具部件等方式实现。
2.刚性：钻床夹具在加工过程中需要具备足够的刚性，以保证工件的位置稳定。
可以通过选用高硬度、高强度材料，增加夹具的结构强度来实现。
另外，还可以增加夹具的支撑点、减小夹具部件的长度等方式来提高夹具的刚性。
3.稳定性：钻床夹具在加工过程中需要保持稳定的位置，以减小加工误差。
可以通过设计稳定的夹具支撑面、采用深度固定夹具等方式来提高夹具的稳定性。
4.精度：钻床夹具需要保证加工工件的精度，应尽量减小夹具本身的加工误差。
可以通过采用精密加工工艺、优化夹具结构、提高夹具部件的精度等方式来提高夹具的精度。
三、钻床夹具设计的注意事项1.安全性：钻床夹具设计应注意避免夹具在加工过程中发生意外脱离或松动，以确保操作人员的安全。
2.耐用性：钻床夹具设计应注意材料的选择和处理，以提高夹具的耐用度。
应尽量选择耐磨、耐腐蚀、耐疲劳的材料，并对夹具部件进行适当的表面处理。
3.便于操作：钻床夹具设计应考虑到操作人员的操作习惯和人体工程学要求，使得夹具易于调整、装卸工件，并能够快速、准确地定位工件。
4.可维护性：钻床夹具设计应注意方便夹具的维护和修理。
应选择易于购买和更换的标准件，设计合理的夹具结构和拆卸方式。
四、钻床夹具设计中的工程案例1.通用钻床夹具设计：通过设计可调节的夹具结构，采用可更换的夹具部件等方式，使得夹具适用于不同尺寸的工件，提高了夹具的适应性。
2.高精度钻床夹具设计：通过采用精密加工工艺，优化夹具结构，提高夹具部件的精度等方式，使得夹具本身的加工误差减小到最小，保证了加工工件的精度。
设计钻夹具、铣床、车床夹具的三个案例这里分别有钻床、铣床、车床夹具的设计案例，对杠杆臂、叶轮等工件做了详细的定位夹紧分析，相信你看了一定能够有所收获！Part.1 钻床夹具设计实例1、工件加工杠杆臂上两个相互垂直的φ10mm和φ13mm孔。
图1 杠杆臂2、确定定位方案根据零件的构造，以Φ22mm的孔为定位基准，这样可以避免基准不重合误差，同时可以限定四个自由度。
再用一个螺母限定零件的上下窜动的自由度和用一个支撑钉限定零件沿Φ22mm中心线转动的自由度，实现完全定位。
3、定位元件的选择定位销：插入Φ22mm的孔，用来限制X,Y方向的移动和转动，共四个自由度。
可调支承钉：限定Z方向的转动。
辅助支承：提高工件的安装刚度和定位的稳定性。
图2 圆柱孔定位4、钻模板类型选择选用固定式钻模板，制造方便、定位精度高。
图3 固定式钻模板5、钻模板类型选择由于孔φ10mm和φ13mm，一次钻孔就可达到要求，因此采用固定式钻套。
（Φ10mm选无肩；Φ13mm选有肩）。
图4 钻套6、确定夹紧方案根据零件的定位方案，采用锁紧螺母和开口垫圈来实现快速锁紧夹紧机构，它与一个加工面位置靠近，增加了刚性，零件夹紧变形也小，但对于另一个加工面较远，故采用辅助定位（螺旋辅助支承）元件来固定，提高刚性。
图5 夹紧三维结构图7、选用夹具体图6 铸造夹具体图7 钻床夹具总装配图Part.2 铣床夹具设计实例1、工件水泵叶轮，要求设计一副铣床夹具，用在卧式铣床上加工两条互成90°的十字槽。
图8 工件三维结构图2、定位方法工件定位时需完全限制六个方向的自由度: 沿X,Y,Z方向的水平运动以及轴向转动。
所以定位方案为将加工过的叶轮底面放置在一个大的圆形定位盘上，以大平面定位，消除X,Y方向的转动自由度和Z方向的移动自由度。
用一个定位销与叶轮上的孔相配合，以此消除X,Y的移动自由度。
图9利用两块开槽的压板从两个方向卡住叶片,并将它们固定在定位盘上，这样就消除了Z方向的转动自由度。
一种钻床夹具设计方案
以下是一种钻床夹具设计方案：
1. 夹具结构
夹具可采用U型结构，夹紧口和顶部垂直。
U型结构有利于夹紧工件的同时，又能保持工件在底部的稳定性。
夹紧口前方可设定适当的斜度，以便夹紧较大直径的工件。
2. 夹紧机构
夹紧机构采用双侧螺杆，以实现对工件的同步夹紧。
螺杆可以通过手动旋转或自动旋转的方式来完成夹紧和松开操作。
螺杆的凸轮块可为可拆卸结构，以达到方便更换和维修的目的。
3. 支撑结构
支撑结构可以通过插头式连接来固定在床面上。
支撑结构的高度可以根据工件的高低进行调整，以保证工件安全和稳定的受力状态。
支撑结构可以采用球墨铸铁材料，可以使夹具更加坚固和耐用。
4. 冷却系统
钻床夹具一般需要对工件进行冷却。
因此，可以在支撑结构上设置冷却水管，以方便对工件进行冷却。
冷却水管可以根据工件形状进行调整，保证冷却效果的最大化。
5. 加工方式
夹具的设计可以适用于钻、铣、镗等多种加工方式。
夹具的结构和机构可以通过模块化设计，以满足不同加工方式的需求。
以上就是一种钻床夹具设计方案，该方案具有结构简单、夹紧效果良好、易于安装和维护等特点。
夹具是一种用于夹持、固定工件以进行加工或测量的工具。
夹具的分类方法主要包括以下几种：一、按用途分类：1. 定位夹具：主要用于定位工件，确保工件在加工过程中位置准确。
2. 夹紧夹具：用于夹紧工件，防止工件在加工过程中移动或变形。
3. 支撑夹具：用于支撑工件，使工件在加工过程中保持稳定。
4. 复合夹具：具有多种功能的夹具，可以实现定位、夹紧、支撑等多种功能。
二、按加工方式分类：1. 铣床夹具：用于在铣床上夹持工件进行铣削加工。
2. 钻床夹具：用于在钻床上夹持工件进行钻孔加工。
3. 刨床夹具：用于在刨床上夹持工件进行切削加工。
4. 磨床夹具：用于在磨床上夹持工件进行磨削加工。
5. 组合机床夹具：用于在组合机床上夹持工件进行多种加工操作。
三、按工件形状分类：1. 平面夹具：用于夹持平面工件进行加工。
2. 圆形夹具：用于夹持圆形工件进行加工。
3. 异形夹具：用于夹持异形工件进行加工。
4. 钣金夹具：用于夹持薄板金属工件进行加工。
四、按结构特点分类：1. 机械夹具：通过螺杆、卡箍等机械结构夹持工件。
2. 液压夹具：利用液压系统实现对工件的夹持。
3. 气动夹具：利用气压驱动实现对工件的夹持。
4. 真空吸附夹具：利用负压吸附实现对工件的固定。
在实际应用中，夹具的名称也是根据其具体分类和功能特点而定。
铣床上用于夹持平面工件的夹具可以称为平面铣床夹具；用于夹持圆形工件的夹具可以称为回转夹具；用于夹持异形工件的夹具可以称为异形夹具等。
夹具的分类方法主要包括按用途、加工方式、工件形状和结构特点进行分类。
根据不同的分类方法，可以为不同的加工需求选择合适的夹具，并根据其名称来准确描述其功能特点和适用范围。
夹具是在工件加工和生产中不可或缺的重要工具，其分类方法和对应名称的深入了解，对于提高生产效率、保障加工质量具有重要意义。
一、按用途分类：1. 定位夹具：主要用于确定工件的位置，确保加工过程中工件的位置准确，可以保证工件的加工精度，避免加工后工件出现偏差。
