各种电平知识总结噪声容限（Noise Margin）是指在前一极输出为最坏的情况下，为保证后一极正常工作，所允许的最大噪声幅度。
CMOS芯片的噪声容限比TTL通常大，因为VOH是离电源电压较近，并且最小值是离零较近。
噪声容限越大说明容许的噪声越大，电路的抗干扰性越好。
高电平噪声容限=最小输出高电平电压-最小输入高电平电压=VOH-VIH低电平噪声容限=最大输入低电平电压-最大输出低电平电压=VIL-VOL噪声容限=min{高电平噪声容限，低电平噪声容限}这里主要总结了TTL、CMOS、RS232、RS485和RS422电平的相关知识：TTL电平：TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
TTL电路是电流控制器件，TTL电路的速度快，传输延时短，但是功耗较大（1～5mA/门）；TTL一般可以提供25mA的驱动能力，而CMOS只能提供10mA左右的驱动能力；TTL 电平一般过冲都会比较严重，在电路中可以串22或33欧姆电阻（过冲：在某一时刻本应该为低电平时，由于下降沿不够理想，该时刻仍然是高电平，主要原因是高电平太高，不能及时下降至低电平，串接电阻可以降低电压）；TTL电平输入引脚悬空时认为是高电平，悬空相当于接了一个无穷大的电阻；若要下拉应使用1K以下的电阻下拉，因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平；TTL输出不能驱动CMOS 输入，主要是因为TTL的VOH不一定大于CMOS的VIH；CMOS输出可以驱动TTL输入，主要因为CMOS的VOH>2.0V且VOL<0.8V；TTL驱动CMOS时需要加上拉电阻。
TTL 电平、CMOS 电平、RS232电平电平的概念：什么是电压、电流、电功率？无线电爱好者都十分清楚。
而谈及“电平”能说清楚的人却不多。
尽管人们经常遇到，书刊中亦多次谈起电路中的高电平、低电平、电平增益、电平衰减，就连电工必备的万用表上都有专测电平的方法和刻线，而且“dB dB””、“dB dBμ”μ”、“dBm dBm””的字样也常常可见。
尽管如此，因“电平”本身概念抽象，更无恰当的比喻，故人们总是理解不清、记忆不深。
人们在初学“电”的时候，往往把抽象的电学概念用水的具体现象进行比喻。
如水流比电流、水压似电压、水阻喻电阻。
解释“电平”不妨如法炮制。
我们说的“水平”，词典中解释与水平面平行、或在某方面达到一定高度，引申指事物在同等条件下的比较结论。
如人们常说到张某工作很有水平、李某办事水平很差。
这样的话都知其含义所在。
即指“张某”与“李某”相比而言。
故借“水平”来比喻“电平”能使人便于理解。
什么是“电平”？“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。
这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB dB””。
分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P 、U 、I 分别是电功率、电压、电流。
使用“dB dB””有两个好处：其一读写、计算方便。
如多级放大器的总放大倍数为各级放大倍数相乘，用分贝则可改用相加。
其二能如实地反映人对声音的感觉。
实践证明，声音的分贝数增加或减少一倍，人耳听觉响度也提高或降低一倍。
即人耳听觉与声音功率分贝数成正比。
例如蚊子叫声与大炮响声相差100万倍，但人的感觉仅有60倍的差异，而100万倍恰是60dB。
一、TTL电平：TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（Transistor-Transistor Logic晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
什么是TTL电平和CMOS电平?ttl电平和cmos电平区别和比较1、TTL电平(什么是TTL电平)：TTL电平信号被利用的最多是由于通常数据表示采纳二进制规定，+5V等价于规律“1”，0V等价于规律“0”，这被称做TTL(晶体管-晶体管规律电平)信号系统，这是计算机处理器掌握的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器掌握的设备内部的数据传输是很抱负的，首先计算机处理器掌握的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路;再者，计算机处理器掌握的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满意这个要求。
TTL型通信大多数状况下，是采纳并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于牢靠性和成本两面的缘由。
由于在并行接口中存在着偏相和不对称的问题，这些问题对牢靠性均有影响。
TTL电路不使用的输入端悬空为高电平。
输出高电平2.4V,输出低电平0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平=2.0V，输入低电平=0.8V，噪声容限是0.4V。
2、CMOS电平：1规律电平电压接近于电源电压，0规律电平接近于0V。
而且具有很宽的噪声容限。
CMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc。
CMOS电路不使用的输入端不能悬空，会造成规律混乱。
另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。
3、电平转换电路：由于TTL和COMS的凹凸电平的值不一样(ttl 5v==cmos 3.3v)，所以相互连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。
哈哈4、OC门，又称集电极开路与非门门电路，Open Collector(Open Drain)。

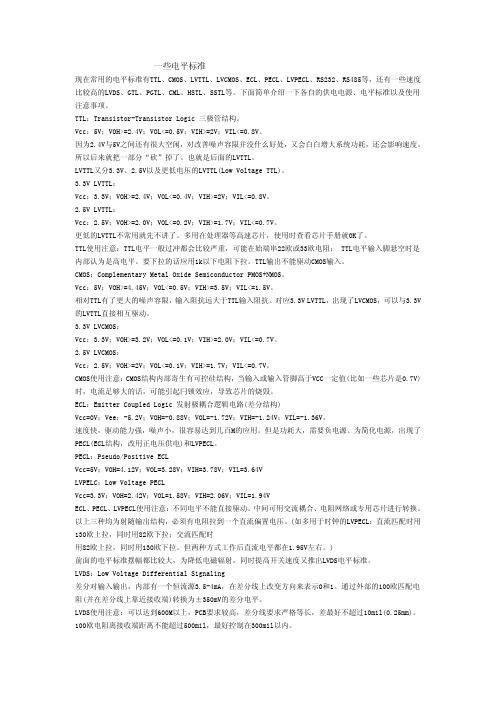

一些电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V 的LVTTL直接相互驱动。
各种电平知识总结噪声容限（Noise Margin）是指在前一极输出为最坏的情况下，为保证后一极正常工作，所允许的最大噪声幅度。
CMOS芯片的噪声容限比TTL通常大，因为VOH是离电源电压较近，并且最小值是离零较近。
噪声容限越大说明容许的噪声越大，电路的抗干扰性越好。
高电平噪声容限=最小输出高电平电压-最小输入高电平电压=VOH-VIH低电平噪声容限=最大输入低电平电压-最大输出低电平电压=VIL-VOL噪声容限=min{高电平噪声容限，低电平噪声容限}这里主要总结了TTL、CMOS、RS232、RS485和RS422电平的相关知识：TTL电平：TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
TTL电路是电流控制器件，TTL电路的速度快，传输延时短，但是功耗较大（1～5mA/门）；TTL一般可以提供25mA的驱动能力，而CMOS只能提供10mA左右的驱动能力；TTL 电平一般过冲都会比较严重，在电路中可以串22或33欧姆电阻（过冲：在某一时刻本应该为低电平时，由于下降沿不够理想，该时刻仍然是高电平，主要原因是高电平太高，不能及时下降至低电平，串接电阻可以降低电压）；TTL电平输入引脚悬空时认为是高电平，悬空相当于接了一个无穷大的电阻；若要下拉应使用1K以下的电阻下拉，因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平；TTL输出不能驱动CMOS 输入，主要是因为TTL的VOH不一定大于CMOS的VIH；CMOS输出可以驱动TTL输入，主要因为CMOS的VOH>2.0V且VOL<0.8V；TTL驱动CMOS时需要加上拉电阻。
DDR内存采用的是支持2.5V电压的SSTL2标准而对于比较老一些的SDRAM内存来说它支持的则是3.3 V的LVTTL标准.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL 电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A,B 发送端AB间的电压差+2 ~ +6v 1-2 ~ -6v 0接收端AB间的电压差大于+200mv 1小于-200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbpsRS422 只能做到单向传输，半双工通讯，最高传输速率10MbpsRS485 双向传输，半双工通讯, 最高传输速率10Mbps另外，总结下常用电平标准：现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管逻辑。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。

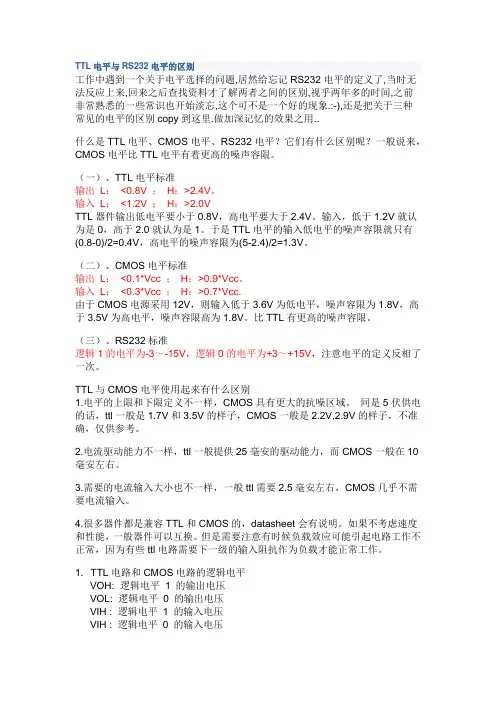

RS232、RS485、TTL电平、CMOS电平什么是TTL 电平、CMOS 电平、RS232 电平？它们有什么区别呢？一般说来，CMOS 电平比TTL 电平有着更高的噪声容限。
（一）、TTL 电平标准输出L： 2.4V。
输入L： 2.0VTTL 器件输出低电平要小于0.8V，高电平要大于2.4V。
输入，低于1.2V 就认为是0，高于2.0 就认为是1。
于是TTL 电平的输入低电平的噪声容限就只有(0.8-0)/2=0.4V，高电平的噪声容限为(5-2.4)/2=1.3V。
（二）、CMOS 电平标准输出L：0.9*Vcc。
输入L：0.7*Vcc.由于CMOS 电源采用12V，则输入低于3.6V 为低电平，噪声容限为1.8V，高于3.5V 为高电平，噪声容限高为1.8V。
比TTL 有更高的噪声容限。
（三）、RS232 标准负逻辑：逻辑1 的电平为-3～-15V，逻辑0 的电平为+3～+15V，注意电平的定义反相了一次。
不足之处：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）RS232 可做到双向传输，全双工通讯最高传输速率20kbps。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离15 米。
（四）、RS485 标准逻辑1 的电平为+2～+6V，逻辑0 的电平为-2～-6V，双向传输，半双工通讯, 最高传输速率10Mbps最大传输距离约为1200mRS-485 接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
数字信号的标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
一、TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
1.标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V（输入H>2V，输入L>0.8V;输出L=3.4V,输出L=0.2）。
2.S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。
3.LS-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大Ⅰ类0.7V，Ⅱ、Ⅲ类0.8V，输出低电平最大Ⅰ类0.4V，Ⅱ、Ⅲ类0.5V，典型值0.25V。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
TTL电平、CMOS电平、RS232电平电平的概念：什么是电压、电流、电功率？无线电爱好者都十分清楚。
而谈及“电平”能说清楚的人却不多。
尽管人们经常遇到，书刊中亦多次谈起电路中的高电平、低电平、电平增益、电平衰减，就连电工必备的万用表上都有专测电平的方法和刻线，而且“dB”、“dBμ”、“dBm”的字样也常常可见。
尽管如此，因“电平”本身概念抽象，更无恰当的比喻，故人们总是理解不清、记忆不深。
人们在初学“电”的时候，往往把抽象的电学概念用水的具体现象进行比喻。
如水流比电流、水压似电压、水阻喻电阻。
解释“电平”不妨如法炮制。
我们说的“水平”，词典中解释与水平面平行、或在某方面达到一定高度，引申指事物在同等条件下的比较结论。
如人们常说到张某工作很有水平、李某办事水平很差。
这样的话都知其含义所在。
即指“张某”与“李某”相比而言。
故借“水平”来比喻“电平”能使人便于理解。
什么是“电平”？“电平”就是指电路中两点或几点在相同阻抗下电量的相对比值。
这里的电量自然指“电功率”、“电压”、“电流”并将倍数化为对数，用“分贝”表示，记作“dB”。
分别记作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分别是电功率、电压、电流。
使用“dB”有两个好处：其一读写、计算方便。
如多级放大器的总放大倍数为各级放大倍数相乘，用分贝则可改用相加。
其二能如实地反映人对声音的感觉。
实践证明，声音的分贝数增加或减少一倍，人耳听觉响度也提高或降低一倍。
即人耳听觉与声音功率分贝数成正比。
例如蚊子叫声与大炮响声相差100万倍，但人的感觉仅有60倍的差异，而100万倍恰是60dB。
一、TTL电平：TTL 电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（Transistor- Transistor Logic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL 接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。
TTL输出高电平>2.4V，输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
TTL电路是电流控制器件，TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
输出L：<0.8V ；H：>2.4V。
输入L：<1.2V ；H：>2.0VTTL器件输出低电平要小于0.8V，高电平要大于2.4V。
输入，低于1.2V就认为是0，高于2.0就认为是1。
二、CMOS电平：COMS集成电路是互补对称金属氧化物半导体（Compiementary symmetry metal oxide semicoductor）集成电路的英文缩写，电路的许多基本逻辑单元都是用增强型PMOS晶体管和增强型NMOS 管按照互补对称形式连接的，静态功耗很小。
COMS电路的供电电压VDD范围比较广在+5--+15V均能正常工作，电压波动允许±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V(VSS为数字地)为逻辑0，扇出数为10--20个COMS门电路.输出L：<0.1*Vcc ；H：>0.9*Vcc。
输入L：<0.3*Vcc ；H：>0.7*Vcc.由于CMOS电源采用12V，则输入低于3.6V为低电平，噪声容限为1.8V，高于3.5V为高电平，噪声容限高为1.8V。
比TTL有更高的噪声容限。
三、RS232标准•RS－232原是基于公用电话网的一种串行通信标准，推荐的最大电缆长度为15米，即传输距离一般不超过15米。
它的逻辑电平以公共地为对称，其逻辑“0”电平规定在＋3～＋25V之间，逻辑“1”电平则在－3～－25V之间，因而它不仅要使用正负极性的双电源，而且与传统的TTL数字逻辑电平不兼容，两者之间必须使用电平转换。
逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，注意电平的定义反相了一次。
•常用的电平转换器件有以驱动器MC1488和接收器MC1489为代表的集成电路。
•其中MC1488采用±12V电源，以产生RS-232标准电平，MC1489采用单一+5V电源。
•在双向数据传输中，这两个器件要同时使用，所以要具备正负两组电源，显然不方便。
TTL电路的电平就叫TTL 电平，CMOS电路的电平就叫CMOS电平TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。
S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。
LS-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大Ⅰ类0.7V，Ⅱ、Ⅲ类0.8V，输出低电平最大Ⅰ类0.4V，Ⅱ、Ⅲ类0.5V，典型值0.25V。
TTL电路的电源VDD供电只允许在+5V±10%范围内，扇出数为10个以下TTL门电路；COMS集成电路是互补对称金属氧化物半导体（Compiementary symmetry metal oxide semicoductor）集成电路的英文缩写，电路的许多基本逻辑单元都是用增强型PMOS晶体管和增强型NMOS 管按照互补对称形式连接的，静态功耗很小。
COMS电路的供电电压VDD范围比较广在+5--+15V均能正常工作，电压波动允许±10，当输出电压高于VDD-0.5V时为逻辑1，输出电压低于VSS+0.5V(VSS为数字地)为逻辑0，扇出数为10--20个COMS门电路.TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响；另外对于并行数据传输，电缆以及连接器的费用比起串行通信方式来也要高一些。
CMOS电平和TTL电平: CMOS电平电压范围在3～15V，比如4000系列当5V供电时，输出在4.6以上为高电平，输出在0.05V 以下为低电平。
输入在3.5V以上为高电平，输入在1.5V以下为低电平。
而对于TTL芯片，供电范围在0～5V，常见都是5V，如74系列5V供电，输出在2.7V以上为高电平，输出在0.5V以下为低电平，输入在2V以上为高电平，在0.8V以下为低电平。
因此，CMOS 电路与TTL电路就有一个电平转换的问题，使两者电平域值能匹配TTL与CMOS电平使用起来有什么区别1.电平的上限和下限定义不一样，CMOS具有更大的抗噪区域。
同是5伏供电的话，ttl一般是1.7V和3.5V的样子，CMOS一般是2.2V,2.9V的样子，不准确，仅供参考。
2.电流驱动能力不一样，ttl一般提供25毫安的驱动能力，而CMOS 一般在10毫安左右。
3.需要的电流输入大小也不一样，一般ttl需要2.5毫安左右，CMOS几乎不需要电流输入。
4.很多器件都是兼容TTL和CMOS的，datasheet会有说明。
如果不考虑速度和性能，一般器件可以互换。
但是需要注意有时候负载效应可能引起电路工作不正常，因为有些ttl电路需要下一级的输入阻抗作为负载才能正常工作。
1. TTL电路和CMOS电路的逻辑电平VOH: 逻辑电平1 的输出电压VOL: 逻辑电平0 的输出电压VIH : 逻辑电平1 的输入电压VIH : 逻辑电平0 的输入电压TTL电路临界值：VOHmin = 2.4V VOLmax = 0.4VVIHmin = 2.0V VILmax = 0.8VCMOS电路临界值（电源电压为＋5V）VOHmin = 4.99V VOLmax = 0.01VVIHmin = 3.5V VILmax = 1.5V2. TTL和CMOS的逻辑电平转换CMOS电平能驱动TTL电平TTL电平不能驱动CMOS电平，需加上拉电阻。
3. 常用逻辑芯片特点74LS系列： TTL 输入: TTL 输出: TTL74HC系列： CMOS 输入: CMOS 输出: CMOS74HCT系列： CMOS 输入: TTL 输出: CMOSCD4000系列：CMOS 输入: CMOS 输出: CMOS(一)TTL高电平3.6~5V，低电平0V~2.4VCMOS电平Vcc可达到12VCMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc。
CMOS电路不使用的输入端不能悬空，会造成逻辑混乱。
TTL电路不使用的输入端悬空为高电平另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。
用TTL电平他们就可以兼容(二)TTL电平是5V，CMOS电平一般是12V。
因为TTL电路电源电压是5V，CMOS电路电源电压一般是12V。
