第1篇一、前言通信工程施工是通信网络建设的重要环节，为了确保通信工程的质量、安全和进度，特制定本规范。
本规范适用于各类通信工程施工，包括但不限于基站建设、光缆敷设、设备安装等。
二、施工准备1. 施工方案：施工前应编制详细的施工方案，明确施工内容、施工方法、施工进度、质量标准、安全措施等。
2. 材料设备：选用符合国家标准的材料和设备，确保其质量、性能和可靠性。
3. 人员配备：施工人员应具备相应的专业技能和操作资格，确保施工质量。
4. 施工场地：施工场地应平整、开阔，满足施工需求，确保施工安全和质量。
三、施工工艺1. 基站建设（1）选址：基站选址应符合国家相关规定，确保基站覆盖范围、信号质量、美观度等。
（2）土建施工：按照设计图纸进行土建施工，确保地基处理、基础施工、墙体施工等质量。
（3）设备安装：按照设备说明书和施工规范进行设备安装，确保设备安装牢固、连接正确。
（4）天线调整：根据现场实际情况，对天线进行调整，确保信号覆盖范围和质量。
2. 光缆敷设（1）路径规划：根据设计图纸和现场实际情况，规划光缆敷设路径，确保路径安全、合理。
（2）施工方法：采用人工或机械敷设光缆，确保光缆敷设质量。
（3）接头制作：按照规定制作光缆接头，确保接头质量。
（4）测试验收：对敷设后的光缆进行测试，确保光缆质量。
3. 设备安装（1）设备调试：按照设备说明书和施工规范进行设备调试，确保设备运行正常。
（2）系统联调：对整个通信系统进行联调，确保系统运行稳定、可靠。
四、施工质量1. 施工质量应严格按照国家相关标准和规范执行。
2. 施工过程中应加强质量控制，确保施工质量。
3. 施工完成后，应进行质量验收，确保工程质量。
五、安全施工1. 施工人员应严格遵守安全操作规程，确保施工安全。
2. 施工现场应设置安全警示标志，防止意外事故发生。
3. 施工过程中应加强施工现场管理，确保施工环境整洁、有序。
六、施工进度1. 施工进度应按照施工方案执行，确保工程按期完成。
试谈移动通信基站天线美化产品技术规范1. 引言移动通信基站天线的美化是为了提升其外观，并使其与周围环境相协调。
美化产品技术规范的制定是为了确保移动通信基站天线美化工程的质量和效果。
本文将从设计要求、施工方案、材料选用和美化效果评估等方面进行详细阐述。
2. 设计要求移动通信基站天线美化设计应满足以下要求：•美观性：设计应考虑天线的外观与周围环境的协调性，使其融入自然或城市景观中。
•耐久性：天线美化产品应具有较长的使用寿命，并能抵御恶劣天气和外力冲击。
•安全性：设计和施工要考虑天线的结构安全和使用安全，确保不会对周围环境和人员造成危险。
•适用性：设计和施工要根据不同的基站类型和环境，选择合适的美化方案和材料。
3. 施工方案天线美化施工方案应包括以下内容：•设计方案：根据基站的具体情况和要求，制定天线美化的整体设计方案，包括外观设计和结构设计。
•材料选择：根据设计方案选择合适的材料，考虑材料的耐久性、抗风雨、防腐、防晒等特性。
•施工流程：明确天线美化的施工流程，包括基础处理、安装、焊接和涂装等工序。
•安全措施：制定施工现场的安全措施，确保施工人员的安全和工程的质量。
4. 材料选用天线美化产品的材料应具备以下特性：•耐候性：能够长期抵御恶劣天气的侵蚀，保持产品的原样。
•抗污性：能够抵御污垢和沉积物的附着，易清洁。
•防褪色性：能够长期保持颜色的稳定性，不易褪色。
•经济耐用：价格适中，使用寿命较长。
•环境友好：材料应符合环保要求，不对环境造成污染。
5. 美化效果评估完成天线美化施工后，需要对其美化效果进行评估，主要包括以下几个方面：•外观效果：评估天线与周围环境的协调性，检查是否符合设计要求。
•耐久性：对已完成美化的天线进行长期观察，评估材料的耐久性和外观变化情况。
•安全性：检查美化施工是否影响了天线的结构安全和使用安全。
•用户满意度：进行用户满意度调查，了解用户对美化效果的评价。
6. 结论移动通信基站天线美化产品技术规范的制定对于提高基站外观和改善用户体验具有重要意义。

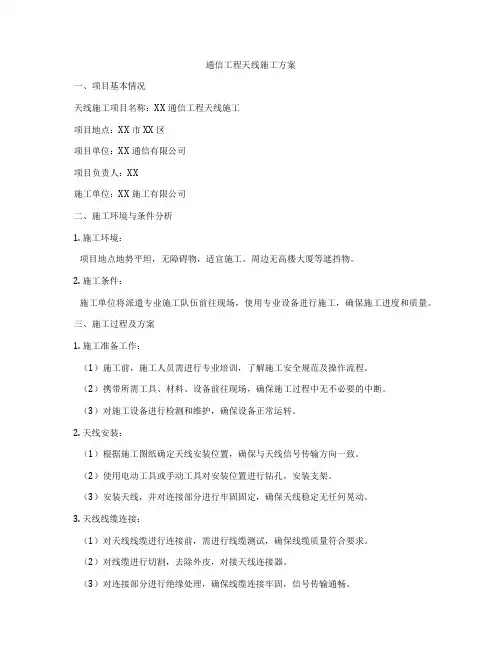

通信工程天线施工方案一、项目基本情况天线施工项目名称：XX通信工程天线施工项目地点：XX市XX区项目单位：XX通信有限公司项目负责人：XX施工单位：XX施工有限公司二、施工环境与条件分析1. 施工环境：项目地点地势平坦，无障碍物，适宜施工。
周边无高楼大厦等遮挡物。
2. 施工条件：施工单位将派遣专业施工队伍前往现场，使用专业设备进行施工，确保施工进度和质量。
三、施工过程及方案1. 施工准备工作：（1）施工前，施工人员需进行专业培训，了解施工安全规范及操作流程。
（2）携带所需工具、材料、设备前往现场，确保施工过程中无不必要的中断。
（3）对施工设备进行检测和维护，确保设备正常运转。
2. 天线安装：（1）根据施工图纸确定天线安装位置，确保与天线信号传输方向一致。
（2）使用电动工具或手动工具对安装位置进行钻孔，安装支架。
（3）安装天线，并对连接部分进行牢固固定，确保天线稳定无任何晃动。
3. 天线线缆连接：（1）对天线线缆进行连接前，需进行线缆测试，确保线缆质量符合要求。
（2）对线缆进行切割，去除外皮，对接天线连接器。
（3）对连接部分进行绝缘处理，确保线缆连接牢固，信号传输通畅。
4. 天线调试：施工完成后，对天线进行信号调试，确保天线正常工作。
测试信号强度和传输速率，对不符合要求的部分进行调整。
5. 安全保障：在施工过程中，严格按照安全规范，确保施工人员及周围环境安全。
对施工现场进行及时清理，避免物件堆放导致的安全隐患。
四、施工进度与质量把控1. 施工进度把控：施工单位将制定详细的施工计划，按照计划安排施工进度。
定期对施工进度进行检查，确保施工进度按计划进行。
2. 施工质量把控：施工单位将严格按照施工图纸和规范要求进行施工，对施工过程进行全程监控。
严格对施工成果进行抽检，确保施工质量符合要求。
五、施工结束工作1. 施工器材清点：施工结束后，对施工使用的工具、设备进行清点和归还，确保无物品遗留。
2. 施工资料整理：对施工过程中产生的施工记录、检测报告等资料进行整理，归档妥善保存。

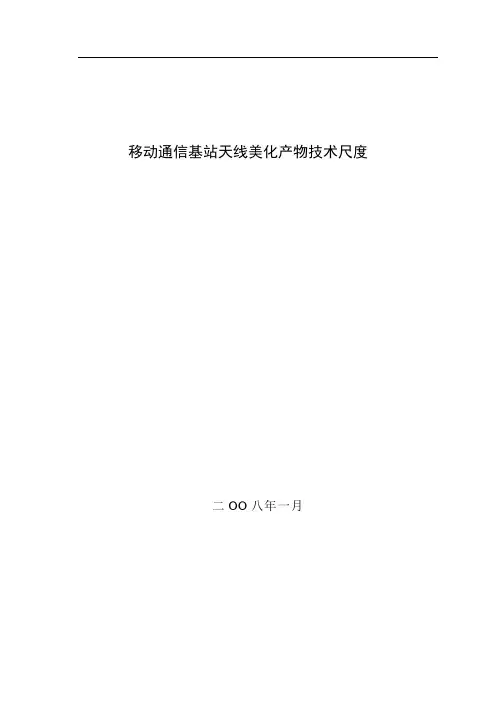

移动通信基站天线美化产物技术尺度二OO八年一月目录1、材料选型概述 (1)1.1天线美化外罩材料的选用原那么 (1)1.2天线美化外罩材料的拔取 (1)2、选型产物 (5)2.1杆柱类 (5)2.2仿生类 (6)2.3柱形类 (7)2.4水塔类 (12)2.5板状类 (13)2.6空调室外机类 (14)2.7墙饰类 (15)方柱形 (15)半圆柱形 (16)阳台柜形 (17)排气扇 (17)百叶窗 (18)2.8景不雅塔类 (19)2.9其他类 (19)蘑菇形 (19)假石 (20)指示牌 (20)梯形 (22)长颈鹿 (22)仙人掌 (23)草坪灯 (23)假鸟笼 (24)2.10挂杆类 (24)灯箱 (24)灯具 (25)帽盖类 (25)3产物报价............................................................................. 错误!未定义书签。
1、材料选型概述1.1 天线美化外罩材料的选用原那么天线美化一般采用外罩罩住天线，使天线隐藏在罩子内，天线外罩材料应选用损耗小、反射少的非金属材料。
材料对无线信号的损耗与材料的布局、组成有关，需要进行测试才能确定损耗大小；信号反射通常与介电常数大小有关，介电常数越小，信号反射越少。
材料的拔取原那么：〔1〕具有优越的透波率。
〔2〕介电常数尽量小，一般要求在5以下。
〔3〕材料损耗小，损耗不超过1dB。
〔4〕物理强度高。
〔5〕绝缘性能和阻燃性好。
〔6〕不易老化。
〔7〕适用温度范围广。
〔8〕易于加工、运输，安装便利。
〔9〕材料价格合理。
1.2 天线美化外罩材料的拔取常用非金属材料在10千兆频率下的特性如下表：考虑到各种材料的机械性能和物理性能，常用的非金属材料有玻璃钢、工程塑料PC、普通塑料PP、PE、ABS、PVC等。
这些都具有较好的电气性能和物理性能，一般均可以满足美化天线材料的要求。

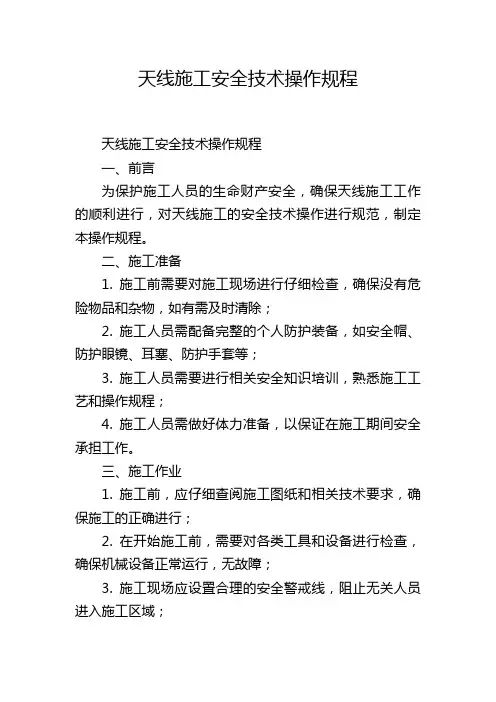

天线施工安全技术操作规程天线施工安全技术操作规程一、前言为保护施工人员的生命财产安全，确保天线施工工作的顺利进行，对天线施工的安全技术操作进行规范，制定本操作规程。
二、施工准备1. 施工前需要对施工现场进行仔细检查，确保没有危险物品和杂物，如有需及时清除；2. 施工人员需配备完整的个人防护装备，如安全帽、防护眼镜、耳塞、防护手套等；3. 施工人员需要进行相关安全知识培训，熟悉施工工艺和操作规程；4. 施工人员需做好体力准备，以保证在施工期间安全承担工作。
三、施工作业1. 施工前，应仔细查阅施工图纸和相关技术要求，确保施工的正确进行；2. 在开始施工前，需要对各类工具和设备进行检查，确保机械设备正常运行，无故障；3. 施工现场应设置合理的安全警戒线，阻止无关人员进入施工区域；4. 在天线的安装过程中，需使用合适的工具梯具，确保施工人员的安全；5. 施工人员在天线安装过程中，需要保持安稳的站姿或坐姿，防止发生摔倒或滑倒事故；6. 当施工人员需要上下钢筋网时，需要依靠合适的工具或设备，防止高空坠落事故；7. 天线施工现场应保持整洁，避免乱丢杂物，以免给施工人员造成伤害；8. 施工人员施工过程中，应随时关注现场的安全状况，如发现安全隐患应及时报告；9. 施工人员应保持良好的工作状态，严禁疲劳驾驶和酒后工作；10. 组织天线施工的项目负责人要确保施工人员按规定操作，并督促施工人员严格遵守操作规程。
四、应急处理1. 在施工中，如发生事故或突发情况，施工人员应立即停止工作，采取紧急措施，并向项目负责人报告；2. 施工人员需要熟悉施工现场的安全出口和逃生通道，确保安全撤离；3. 施工人员遇到施工现场火灾应立即拨打火警电话报警，并进行灭火工作，确保自身和他人的安全；4. 施工人员遇到重伤或生命危险时，应及时向周围的人寻求帮助，并进行紧急救护和急救处理。
五、施工后的处理1. 施工结束后，需要进行现场的清理，确保施工现场整洁；2. 施工人员需要对施工设备和工具进行检查和维护，确保设备的正常使用；3. 将施工过程中的安全事故进行记录和分析，总结经验教训，改进安全管理措施；4. 项目负责人需向相关部门提交施工完工报告，并按要求进行工作交接。
试谈移动通信基站天线美化产品技术规范(doc 28页)移动通信基站天线美化产品技术规范二OO八年一月材料简称材料全名机械特性物理特性抗拉强度抗压强度抗弯曲强度耐热性防吸水性防侵蚀性PVC 聚氯乙烯中中中差好好玻璃钢环氧树脂加玻璃纤维好好好好好好ABS 共聚物中中中中好好PC 聚碳酸脂好好好好好好PE 聚乙烯差差差中好好PP 聚丙烯差差差中好好PMMA（亚克力）聚甲基丙烯酸甲酯中好好好好好1.2 天线美化产品性能指标要求1）外罩电气性能、机械性能指标要求(1) 所采用材料透波性强，传输损耗小，在880～960MHz、1710～1880MHz、1900～2170MHz频段对信号的衰减不超过1dB。
需提供特定厚度的美化材料在上述各频段的传输损耗的最大值，以及国内、国外权威机构的测试报告。
(2) 给出标准化产品安装前后天线增益、方向图、半功角、驻波比、前后比等主要电气指标测试，提供国内、国外权威机构的测试报告。
(3) 如产品表面有涂覆材料，要求其与标准化产品材料的综合衰减不大于1dB。
(4) 标准化产品的使用寿命不低于10年，必须有足够的环境适应性和抗老化性能，保温、隔热性能好，防腐、防盐雾、防酸雨、防大气中二氧化硫与紫外线辐射能力。
需提供老化测试报告。
(5) 需具备相关机构对标准化产品隐蔽体的材料机械性能检测报告，需提供包括：外罩介电系数、抗拉屈服强度、弯曲强度及硬度等特性详细的检测报告。
外罩外罩介电系数＜3.7 信号强度衰耗＜1dbm电气性能指标要求半功率波束宽度影响水平面：＜7°；垂直面：＜0.4°驻波比影响变化量＜0.2前后比影响变化量＜1dB外罩物理及机械性能指标美化外罩材料玻璃钢(不饱和聚酯树脂玻璃纤维类)美化外罩厚度4mm～5mm外罩阻燃性GB 8624－1997 B1级外罩抗老化正常使用情况下10年的损耗程度在20％以内外罩抗拉屈服强度≧140MPa焊接工艺使用符合GB/T5117标准的4300－E4313焊条焊接，焊缝质量为三级。
移动通信美化天线解决方案(基站与环境和谐工程应用手册)移动通信基站与环境和谐工程应用手册I目录1方案库现有方案总结 (1)2楼房资源天线解决方案 (2)2.1 楼面天线解决方案 (2)2.2 楼体天线解决方案 (22)2.3 阳台天线解决方案 (27)3地面资源天线解决方案 (32)3.1 公园天线解决方案 (32)3.2 城市绿化带天线解决方案 (41)3.3 广场天线解决方案 (43)4.已有杆体天线解决方案 (44)5环卫设施天线解决方案 (47)5公交设施天线解决方案 (55)5.1 公交车站天线解决方案 (55)5.2 公交停车场天线解决方案 (58)6亭类天线解决方案 (59)6.1 书报亭天线解决方案 (59)II6.2 保安亭天线解决方案 (61)7桥梁类天线解决方案 (63)III1 方案库现有方案总结下表将每类资源可用方案进行统计：其中适用的和谐解决方案以资源进行分类，根据最左边的资源大类列出资源小类，再根据小类资源列出可适用的和谐解决方案。
1天线和谐解决方案库资源类型资源细分适用和谐方案桥梁类柱形，杆柱，桥体延伸，路标指示牌，交通标志，爬山虎2 楼房资源天线解决方案2.1 楼面天线解决方案1) 楼面解决方案1－杆柱类解决思路：一些楼面较为空旷、没有明显可伪装的参照物的情况下，天线挂高要求较高（通常3～8米），可以考虑采用杆柱类方案；关键在于杆柱类方案中的杆子能够提供较高的高度，实现容易，同时成本较低。
方案名称LM-001产品类型杆柱类方案基本说明方案由杆体、外罩和顶盖三个部分组成。
杆体一般采取新增支撑杆方式；外罩为圆柱形，有多种尺寸；顶盖分为六种标准化外形环境及外观选择可选择外形顶盖：风向标、灯具、避雷针、绿化、球型、半球型六种外形可适用环境较为空旷、没有明显可伪装的参照物的楼面可选择色彩常采用灰色、白色、米黄色等，可以根据具体环境确定外罩色彩。
无线设计塔围类型3米以上8米以下抱杆，适用于分散或集中放置天线231) 楼面解决方案1－杆柱类补充说明杆柱类产品顶盖部分可以有多种 外形，根据不同场景需要进行个性化 选择。
北京移动基站天线美化隐藏产品技术规范(原)中国移动通信集团北京有限公司2015年基站天线美化隐藏产品技术规范书中国移动通信集团北京有限公司2014年目录一、概述2二、天线美化隐藏产品的分类及技术规格4三、天线美化隐藏产品的技术要求33四、天线美化隐藏产品安装及装配要求37五、结构加固辅材工艺要求及装配要求38六、天线美化隐藏产品供货、实施及设计能力43七、天线美化隐藏产品文件及保修44八、技术服务44九、知识产权46一、概述1．范围1.1本技术规范书（以下简称规范书）是中国移动通信集团北京有限公司（以下简称买方）在2015基站天线（含GSM、TD-SCDMA和TD-LTE）美化隐藏产品招标中美化外罩设备的技术规范书。
1.2买方将提供本规范书给相关的美化天线系统设备厂商（以下简称卖方），作为卖方应答和报价的主要依据，经买卖双方确认后可作为订货合同的技术附件，与合同正文具有同等法律效力。
1.3卖方应为从事无线通信设备研发和制造的企业，专业从事美化天线系统的生产设计；卖方或其施工合作方应具有通信工程或建筑行业二级以上施工资质；卖方需向买方出示有效的企业资质证明。
1.4本次招标仅限于GSM、TD-SCDMA、TD-LTE宏蜂窝基站的天线美化隐藏产品，不包括小区覆盖及室内分布系统中所涉及的伪装天线产品。
卖方在做技术、商务应答时以宏蜂窝基站的解决方案为标准。
1.5本次招标的天线美化隐藏产品材料主要包括：罩体材料、杆体材料、天线抱杆、固定支架等所有安装材料，避雷针等防雷接地材料。
*1.6本次招标，对于GSM类天线，卖方提供的所有类型外罩美化方案必须确保体积为1515mm×320mm×145mm及以下体积天线的正常安装；对于TD-SCDMA类天线，卖方提供的所有类型外罩美化方案必须确保体积为1390mm×315mm×130mm及以下体积天线，以及体积为545mm×300mm×130mm及以下体积RRU的正常安装；对于LTE类天线，卖方提供的所有类型外罩美化方案必须确保体积为1530mm×320mm×105mm及以下体积天线，以及体积为550mm×356mm×142mm及以下体积RRU的正常安装；对于合路天线（双频、三频或四频），卖方提供的所有类型外罩美化方案必须确保体积为1536mm×349mm×166mm及以下体积天线，以及体积为550mm×300mm×130mm及以下体积RRU×2的正常安装。
楼面美化天线外罩拆装技术规范书中国铁塔股份有限公司文山州分公司2019年9月目录编制说明 (3)一、总则....................................................................... 错误!未定义书签。
二、技术要求 (5)三、工程服务能力 (6)四、工程售后服务 (12)五、技术文件 (13)编制说明为了在中国铁塔股份有限公司文山州分公司（以下简称文山公司）的无线覆盖工程中统一楼面美化外罩拆装的技术规范要求，施行最新的国家标准，强化工程管理，规范工程建设，特制定本技术规范书。
本技术规范书自发布之日起，在文山公司范围内作为设计、施工、监理、器材采购、招标文件和验收的技术依据。
一、总则1 范围本技术规范书规定了文山公司及其合作单位生产加工的美化外罩产品工程施工安装。
本技术规范书适用于文山公司无线覆盖工程建设的设计、施工、监理、器材采购、招标文件和验收等。
2 规范性引用文件下列文件中的条款通过本技术规范书的引用而成为本技术规范书的条款。
凡是注日期的引用文件，其随后所有的修改单（不含勘误的内容）或修订版均不适用于本技术规范书。
凡是不注明日期的引用文件，其最新版本适用于本技术规范书。
YD/T 1059-2004《移动通信系统基站天线技术条件》GB/T 9410-1988《移动通信天线通用技术规范》GB/T 2423.1-2001《电工电子产品环境试验第2部分：试验方法试验A：低温》GB/T 2423.2-2001《电工电子产品环境试验第2部分：试验方法试验B：高温》GB/T 2423.3-2006《电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热方法》GB15842－1995《移动通信设备安全要求和试验方法》GB 191－2000《包装储运图示标志》GB/T 2423.5－1995《电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击》GB/T 2423.6－1995《电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞》GB/T 2423.10－1995《电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）》GB/T 2423.38-2005《电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则》GB/T 2828.1-2003《计数抽样检验程序第1部分: 按接收质量限(AQL)检索的逐批检验抽样计划》GB/T 2829－2002《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》GB/T 3873－1983《通信设备产品包装通用技术条件》3 术语和定义下列术语和定义适用于本技术规范书。
