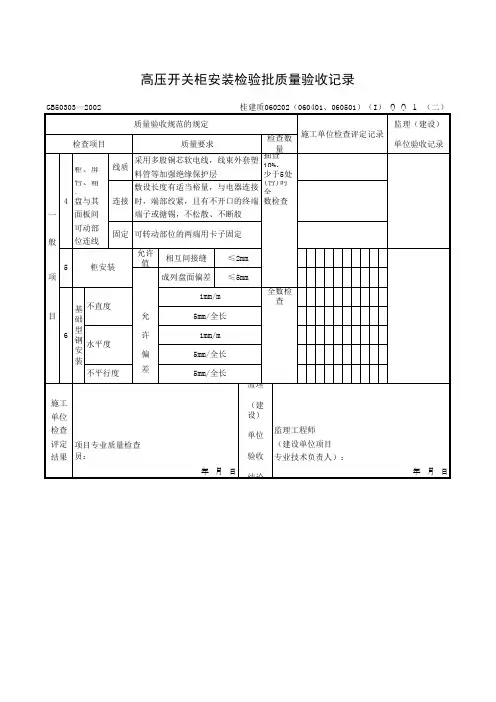

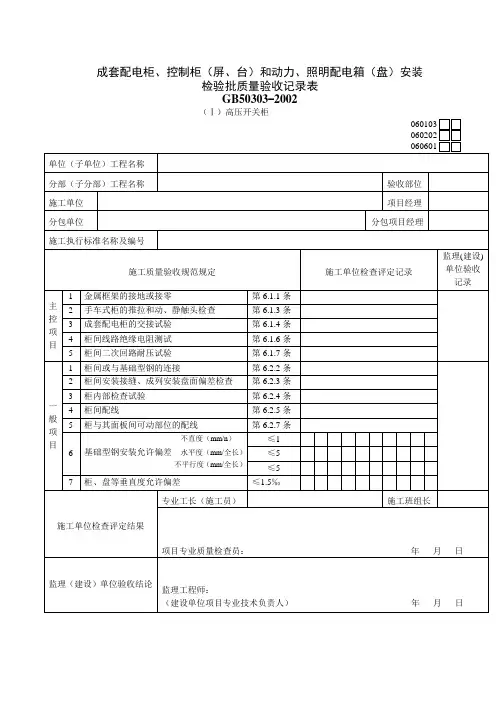

检验批质量验收记录表GB50303-2002 （Ⅰ）高压开关柜
检验批质量验收记录表
GB50303-2002 （Ⅱ）低压成套柜（屏、台）
检验批质量验收记录表
GB50303-2002 （Ⅲ）照明配电箱（盘）
电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303-2002
普通灯具安装检验批质量验收记录表
GB50303-2002
开关、插座、风扇安装检验批质量验收记录表
建筑物照明通电试运行检验批质量验收记录表
接地装置安装检验批质量验收记录表
GB50303-2002
避雷引下线和变配电室接地干线敷设检验批质量验收记录表
GB50303-2002
（Ⅰ）防雷引下线。
注：１．高压成套配电柜必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定，并应符合下列规定： （１）继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求。
（２）凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
２．柜间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在１～10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
３．柜内的检查试验：回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
４．本表所列项目的检查方法应符合下列规定： （1）电气设备、电缆和继电保护系统的调整试验结果，查阅试验记录或试验时旁站。
（2）空载试运行和负荷试运行结果，查阅试运行记录或试运行时旁站。
（3）绝缘电阻、接地电阻和接地(PE)或接零(PEN)导通状态及插座接线正确性的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测。
（4）漏电保护装置运行数据值，查阅测度记录或用适配仪表进行抽测。
（6）螺栓紧固程度用适配工具做拧动试验；有最终拧紧力矩要求的螺栓用扭力扳手抽测。
（7）需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验。
（8）水平度用铁水平测量，垂直度用线锤吊线尺量，盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量。
（9）外观质量情况观察检查。
（10）设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查。
５．高压开关柜的安装应按以下程序进行： （1）埋设的基础型钢和柜下的电缆沟等相关建筑物检查合格，才能安装柜。
变压器、箱式变电所安装检验批质量验收记录变压器、箱式变电所安装检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑电气工程质量验收规范》GB50303-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分变配电室单独划分检验批。
三、GB50303-2002规范摘要主控项目5.1.1 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。
5.1.2 接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE）。
所有连接应可靠，紧固件及防松零件齐全。
5.1.3 变压器必须按本规范第3.1.8条的规定交接试验合格。
5.1.4 箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。
用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。
金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标识。
5.1.5 箱式变电所的交接试验，必须符合下列规定：1 由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分，按本规范3.1.8的规定交接试验合格。
2 高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行。
3 低压成套配电柜交接试验符合本规范第4.1.5条的规定。
一般项目5.2.1 有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。
5.2.2 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
5.2.3 装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
5.2.4 变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不检查器身。
水利水电SL 638-2013发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638-2013）编制。
本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；——水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行。
《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。
2016年01月17日《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后，《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：（1）分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。
（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
（3）划分结果应以书面形式报送质量监督机构备案。
2.单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3.单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4. 《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5.文字。
应按国务院颁布的简化汉字书写。
字迹应工整、清晰。
6.数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。

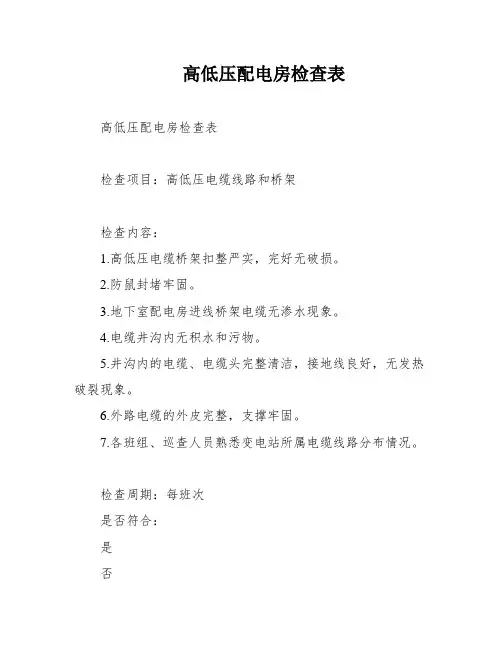

高低压配电房检查表高低压配电房检查表检查项目：高低压电缆线路和桥架检查内容：1.高低压电缆桥架扣整严实，完好无破损。
2.防鼠封堵牢固。
3.地下室配电房进线桥架电缆无渗水现象。
4.电缆井沟内无积水和污物。
5.井沟内的电缆、电缆头完整清洁，接地线良好，无发热破裂现象。
6.外路电缆的外皮完整，支撑牢固。
7.各班组、巡查人员熟悉变电站所属电缆线路分布情况。
检查周期：每班次是否符合：是否改写后：在高低压配电房中，需要检查电缆线路和桥架是否完好无损。
具体检查内容包括：电缆桥架是否扣紧，无破损；防鼠封堵是否牢固；地下室进线桥架的电缆是否渗水；电缆井沟内是否有积水和污物；电缆头是否完整清洁，接地线是否良好，是否存在发热破裂现象；外路电缆的外皮是否完整，支撑是否牢固。
此外，各班组和巡查人员需要熟悉变电站所属电缆线路的分布情况。
该项检查需要每班次进行，符合要求打勾，不符合打叉。
检查项目：镉镍直流屏检查内容：1.蓄电池连接片无松动和腐蚀现象，壳体无渗漏和变形，绝缘电阻未下降。
2.铅酸、镉镍蓄电池组每只蓄电池的液面高度正常，无漏液。
3.三相交流电压平衡，运行噪声无异常。
4.交流输入电压值、直流输出电压值、直流输出电流值等表计显示正确，正对地和负对地的绝缘状态良好。
5.直流电源装置上的各种信号灯、声响报警装置正常。
6.计量和指示仪表的指示值正确，指示灯正常。
检查周期：每班次是否符合：是否改写后：镉镍直流屏的检查内容包括：蓄电池连接片是否松动或腐蚀，壳体是否渗漏或变形，绝缘电阻是否下降；铅酸、镉镍蓄电池组每只蓄电池的液面高度是否正常，是否有漏液；三相交流电压是否平衡，运行噪声是否异常；交流输入电压值、直流输出电压值、直流输出电流值等表计是否显示正确，正对地和负对地的绝缘状态是否良好；直流电源装置上的各种信号灯、声响报警装置是否正常；计量和指示仪表的指示值是否正确，指示灯是否正常。
该项检查需要每班次进行，符合要求打勾，不符合打叉。
高低压开关柜施工验收流程与验收内容(总158页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一篇10~35kV高压开关柜的安装和验收 I. 10~35kV高压开关柜的安装第一章高压开关柜施工安装方案1、编写依据表1-1 引用标准及规范名称2、工程概况对要施工的项目进行描述。
3、作业准备施工组织机构项目经理：作业长：技术负责人：安全员负责人：施工负责人：人员配备工器具及仪器仪表配置b.墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。
c.室内地面工程完、场地干净、道路畅通。
d. 施工图纸、技术资料齐全。
技术、安全、消防措施落实。
e. 设备、材料齐全，并运至现场库。
4、作业流程作业（工序）流程图5、作业方法施工准备a. 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；b. 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；c. 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；d. 施工材料准备：焊条、螺栓、油漆等。
搬运及开箱检查a. 现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆（注：柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊素应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索的绳长应一致，以防柜体变形或损坏部件）。
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
b. 设备开箱检查厂家、监理及业主代表应在现场，检查的主要内容：(1) 柜（盘）本体外观检查表面有无刮伤或撞击痕迹、油漆完整无损。
(2) 对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符。
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。
二类的验收项目不合格者，验收人员可拒绝送电。
三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。
【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。
二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。
三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。
二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。
附录三：
配电电房标准化配置表。
成套开关柜壳体制造（检验）标准1.适用范围本标准适用于本厂制造的标准的电气柜柜体，图纸另有标注的除外。
2.引用标准《全国电工电子设备结构综合标准技术委员会1999年年鉴》一书中所载有关标准。
3.制造（检验）内容；3.1柜体结构3.1.1外观柜体产品的表面应平整光滑，无明显凹凸不平、焊接缺陷、裂纹和锈蚀，如作表面被覆处理，色泽应一致，无流痕、起泡、划伤缺陷等，各处间隙应一致。
3.1.2外形尺寸偏差3.1.3形位公差a.框架各主柱的外形表面对底座垂直度为2.5mm，检测时以底座上表面为基准，以主柱上端内沿面为测量点。
b.顶框与底座平行度不大于1.5mm，在高度方面四个面对角线长度之差不大于2.0mm。
c.框架的前后立柱之间和左右之间，其对应模数安装孔的间距公差：宽度为0～2mm，深度为±1mm，高度为±1mm。
3.1.4互换性a.框架应能满足—拆散—调换—再组装的重复检测，两次组装后的精度，应符合3.1.2和3.1.3的规定。
b. 框架组装定形后，框架外表面各构件连接面间的缝隙不大于0.6mm。
3.1.5面板、门板、隔板、侧板等板构件的平面度的一般公差为任意每平方米3mm。
所有门（或侧、隔板）装入机柜内，其外表面和它所在的机柜侧面平形度不得超过1.5mm，且与框架贴合良好，同一缝隙各处之差的绝对值≤1mm.有开启与闭合的门必须转动灵活，开启角度＞900，转动过程中不得有任何能引起喷涂层损坏现象。
3.2抽屉结构3.2.1抽屉壁前后板所组成的底部平面度不大于1mm.3.2.2抽屉各零件应焊接劳固，各立面（包括小仪表板支架）对底部的垂直度尺寸不大于1mm,两支架安装孔高低之差不大于1mm.3.2.3抽屉装入托板后，四个滚轮应同时接触，抽屉推入、拉出应灵活，与托板导轨之间的间隙不大于1.5mm。
3.2.4相同规格的抽屉应具有良好的互换性。
3.3零部件3.3.1材质应符合图纸要求，除GGD横梁和型材用热轧板外，其余全部用冷轧板。
高压开关柜负荷开关柜安装工程质量验收记录表工程编号：
单位工程名称工程地点型号出厂编号出厂日期安装位置制造厂安装日期
工序检验项目性
质
质量标准
施工单位自
检结果
启委会验收
组抽检结果
高压开关柜现场安装柜体垂直度<1.5mm/m
柜外观及柜内元件检查外观完整无缺漏
闭锁检查正确可靠
开关柜防小动物底板、装置正确安装符合防小动物要求
接地装置检查接地良好，牢固可靠
母线接触面检查
接触面平整，无氧化膜，并涂以
电力复合脂
刀闸接触情况检查接触到位
支持瓷瓶检查清洁无破损
导体相间及对地距离检查≥125mm
高
压
开
关
柜
互感器安装检查安装正确接线符合要求
开关柜电加热装置工作正常
手车推拉试验灵活到位
手车动静触头中心偏
差度
无偏差
环
网
柜
高压熔断器安装检查方向正确
触头插入深度接触到位
真空开关分、合闸指示准确、到位
环网柜避雷器安装符合正确接线安装要求
环网柜带电显示器工作正常
环网柜SF6气压正常工作范围
环网柜开关操作机构
指示准确、行程到位
动作
环网柜全封闭母线应
带有均压罩及绝缘护套
力处理
环网柜二次核相万能表核定正确
监理验收意见：
启委会验收组验收意见：
合格：项
不合格：项缺陷处理情况：
验收单位质量验收结论签名
班组年月日
施工队年月日
项目部年月日
监理年月日启委会验收组
年月日（只对所抽检分项工程签名确
认）。
建筑电气检验批表格1、《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录》按照(I)高压开关柜；(II)低压成套柜（屏、台）；(III)照明配电箱（盘）划分。
2、《电线导管、电缆导管和线槽敷设检验批质量验收记录》按照(I)室内；(II)室外划分。
3、《避雷引下线和变配电室接地干线敷设检验批质量验收记录》按照(I)防雷引下线；(II)变配电室接地干线划分。
建筑电气子分部工程与分项工程相关表注：本表有●符号者为该子分部工程所含的分项工程。
架空线路及杆上电气设备安装检验批质量验收记录（GB50303-2002）表4 编号：060101□□□变压器、箱式变电所安装检验批质量验收记录（GB50303-2002）表5 编号：060102 060201□□□（Ⅰ）高压开关柜（GB50303-2002）表6 编号：060103/060202□□□（Ⅱ）低压成套柜（屏、台）（GB50303-2002）表6 编号：060103/060202/060401/060501/060601□□□成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅲ）照明配电箱(盘)（GB50303-2002）表6 编号：060501低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录（GB50303-2002）表7 编号：060402□□□柴油发电机组安装检验批质量验收记录（GB50303-2002）表8 编号：060602□□□不间断电源安装检验批质量验收记录（GB50303-2002）表9 编号：060603□□□低压电气动力设备试验和试运行检验批质量验收记录（GB50303-2002）表10编号：060403□□□裸母线、封闭母线、插接式母线安装检验批质量验收记录（GB50303-2002）表11 编号：060203/060301/060604□□□电缆桥架安装和桥架内电缆敷设检验批质量验收记录（GB50303-2002）表12 编号：060302/060404□□□电缆沟内和电缆竖井内电缆敷设检验批质量验收记录（GB50303-2002）表13 编号：060204/060303□□□（GB50303-2002）表14 编号：060304/060405/060502/060605□□□（GB50303-2002）表14 编号：060104□□□电线、电缆穿管和线槽敷线安装检验批质量验收记录（GB50303-2002）表15 编号：060105/060305/060406/060503/060606□□□电缆头制作、接线和线路绝缘测试检验批质量验收记录（GB50303-2002）表18 编号：060106/060205/060306/060407/060506/060607□□□建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录（GB50303-2002）表21 编号：060107/060509□□□开关、插座、风扇安装检验批质量验收记录（GB50303-2002）表22 编号：060408 060510□□□建筑物照明通电试运行检验批质量验收记录（GB50303-2002）表23 编号：060108/060511□□□接地装置安装检验批质量验收记录（GB50303-2002）表24 编号：060109/060206/060608/060701□□□（Ⅰ）防雷引下线（GB50303-2002）表25 编号：060702□□□（Ⅱ）变配电室接地干线（GB50303-2002）表25 编号：060207□□□接闪器安装检验批质量验收记录（GB50303-2002）表26 编号：060703□□□建筑物等电位联结安装检验批质量验收记录（GB50303-2002）表27 编号：060704□□□。
