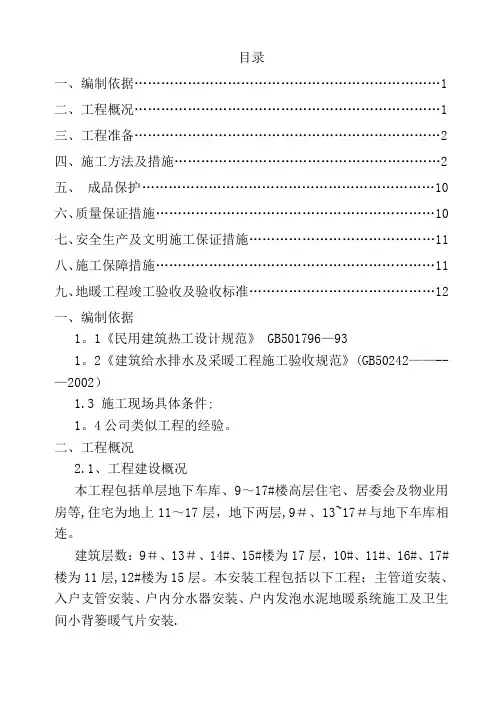

目录一、编制依据 (1)二、工程概况 (1)三、工程准备 (2)四、施工方法及措施 (2)五、成品保护 (10)六、质量保证措施 (10)七、安全生产及文明施工保证措施 (11)八、施工保障措施 (11)九、地暖工程竣工验收及验收标准 (12)一、编制依据1。
1《民用建筑热工设计规范》 GB501796—931。
2《建筑给水排水及采暖工程施工验收规范》(GB50242——--—2002)1.3 施工现场具体条件;1。
4公司类似工程的经验。
二、工程概况2.1、工程建设概况本工程包括单层地下车库、9~17#楼高层住宅、居委会及物业用房等,住宅为地上11~17层,地下两层,9#、13~17#与地下车库相连。
建筑层数:9#、13#、14#、15#楼为17层,10#、11#、16#、17#楼为11层,12#楼为15层。
本安装工程包括以下工程:主管道安装、入户支管安装、户内分水器安装、户内发泡水泥地暖系统施工及卫生间小背篓暖气片安装.2.2、主要工程内容2.2。
1地下室主管道及管道井内采暖立管:采用镀锌钢管,螺纹连接,管道保温采用30mm厚橡塑保温管;2。
2。
2管井内支管:采用热镀锌钢管,螺纹连接,管道保温采用30mm厚橡塑保温管;管井主立管与户内分水器间管道:采用PE—RT管,热熔焊接,管井内管道保温采用30mm厚橡塑保温管;2.2.3户内地暖系统:①.地暖房间采用40mm厚发泡水泥隔热层;②。
地暖盘管采用PE-RT地暖管,间距执行图纸(@250-300mm);③。
填充层做法:a。
卫生间采用30mm厚C15细石混凝土找坡层(兼做防水保护层)坡向地漏;b。
卧室、餐厅、客厅、厨房采用50厚C15细石混凝土(上配φ3@50mm双向钢丝网片);c.电梯厅100mm厚C15细石混凝土填充层;e.厨房阳台和卧室阳台采用30mm厚C15细石混凝土填充层;④。
采暖热源由小区外网统一供给(进户管出外墙皮1.5米). 三、工程准备3。

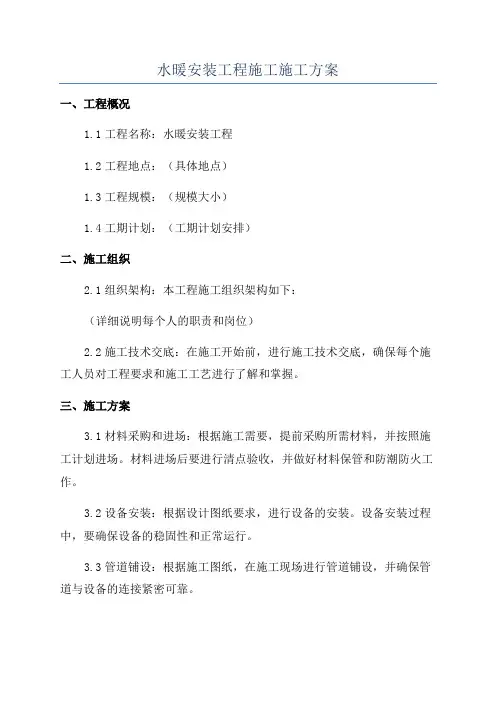

水暖安装工程施工施工方案一、工程概况1.1工程名称:水暖安装工程1.2工程地点:(具体地点)1.3工程规模:(规模大小)1.4工期计划:(工期计划安排)二、施工组织2.1组织架构:本工程施工组织架构如下:(详细说明每个人的职责和岗位)2.2施工技术交底:在施工开始前,进行施工技术交底,确保每个施工人员对工程要求和施工工艺进行了解和掌握。
三、施工方案3.1材料采购和进场:根据施工需要,提前采购所需材料,并按照施工计划进场。
材料进场后要进行清点验收,并做好材料保管和防潮防火工作。
3.2设备安装:根据设计图纸要求,进行设备的安装。
设备安装过程中,要确保设备的稳固性和正常运行。
3.3管道铺设:根据施工图纸,在施工现场进行管道铺设,并确保管道与设备的连接紧密可靠。
3.4管道焊接:对需要焊接的管道进行焊接作业,焊接工艺要符合相关标准,并做好焊后的防腐处理。
3.5管道试压:在管道安装完成后,进行管道试压工作。
试压前要检查管道连接的紧固情况,确认无漏水现象后进行试压,并记录试压结果。
3.6管道保温与防腐:管道试压合格后,进行管道保温和防腐处理,确保管道的正常运行和使用寿命。
3.7系统调试:完成管道的安装和保温后,进行系统的调试工作。
调试过程中要检查各个设备的工作状态和相互协调情况,并做好相关记录。
3.8竣工验收:在施工完成后,进行竣工验收工作。
验收要求符合相关标准和设计要求,并做好相关文件归档工作。
四、施工措施4.1施工环境保护:在施工现场进行环境保护,不搞乱丢破坏行为,并合理利用施工废弃物。
4.2安全措施:制定安全施工措施,确保施工过程中的人身安全和设备安全。
设置安全警示标识,并做好防护措施。
4.3施工质量控制:严格按照设计要求进行施工,确保施工质量符合相关标准和规范。
加强施工现场的质量监督,及时处理施工中出现的问题和质量隐患。
4.4施工进度控制:根据工期计划安排,合理分配工作任务和施工资源,确保施工进度。
对施工进度进行监控和追踪,及时调整施工方案和资源配置。

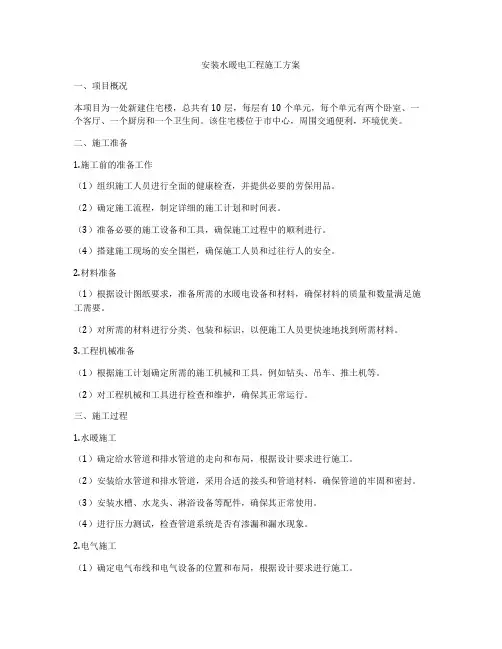

安装水暖电工程施工方案一、项目概况本项目为一处新建住宅楼,总共有10层,每层有10个单元,每个单元有两个卧室、一个客厅、一个厨房和一个卫生间。
该住宅楼位于市中心,周围交通便利,环境优美。
二、施工准备1.施工前的准备工作(1)组织施工人员进行全面的健康检查,并提供必要的劳保用品。
(2)确定施工流程,制定详细的施工计划和时间表。
(3)准备必要的施工设备和工具,确保施工过程中的顺利进行。
(4)搭建施工现场的安全围栏,确保施工人员和过往行人的安全。
2.材料准备(1)根据设计图纸要求,准备所需的水暖电设备和材料,确保材料的质量和数量满足施工需要。
(2)对所需的材料进行分类、包装和标识,以便施工人员更快速地找到所需材料。
3.工程机械准备(1)根据施工计划确定所需的施工机械和工具,例如钻头、吊车、推土机等。
(2)对工程机械和工具进行检查和维护,确保其正常运行。
三、施工过程1.水暖施工(1)确定给水管道和排水管道的走向和布局,根据设计要求进行施工。
(2)安装给水管道和排水管道,采用合适的接头和管道材料,确保管道的牢固和密封。
(3)安装水槽、水龙头、淋浴设备等配件,确保其正常使用。
(4)进行压力测试,检查管道系统是否有渗漏和漏水现象。
2.电气施工(1)确定电气布线和电气设备的位置和布局,根据设计要求进行施工。
(2)安装电气线路和插座,采用合适的导线和插座类型,确保电气设备的使用稳定和安全。
(3)安装照明设备、风扇等电器设备,确保其正常使用。
(4)进行电气测试,检查电气系统是否有短路和过载现象。
3.综合验收(1)进行水暖电工程的综合验收,检查施工质量和合格率。
(2)对发现的问题和不合格项进行整改和调试,确保工程的安全和质量。
四、施工安全1.施工中要严格遵守施工作业规程和安全操作规程,保证施工人员的人身安全。
2.对施工现场进行定期巡查和检查,排除事故隐患,确保施工环境的安全。
3.对施工中可能存在的危险源进行评估和控制,确保施工过程中不发生事故。
安装水暖电工程施工方案一、工程概况与目标本施工方案旨在详细阐述水暖电工程的安装过程,确保施工质量、安全及效率。
工程目标是确保各项系统(给水、排水、暖气、电气)的安装工作符合设计要求,保障使用功能与安全,同时遵循相关国家及行业标准。
二、施工准备工作图纸审查:详细审查施工图纸,确保对设计要求有全面理解。
材料采购:按照设计要求采购合格的材料和设备,确保质量。
施工队伍组织:组建具备相关资质和经验的施工队伍,并进行必要的技术交底。
现场勘查:对施工现场进行勘查,确定施工难点和重点。
三、给水系统安装管材选择:按照设计要求选择管材,并确保管材质量。
管道布置:按照图纸要求进行管道布置,保证管道走向合理。
管道连接:采用合适的连接方式,保证管道连接牢固、不漏水。
四、排水系统安装排水管道选材:选择耐腐蚀、耐磨损的排水管道材料。
排水坡度设置:按照设计要求的坡度设置,确保排水畅通。
排水口安装:排水口位置要合理,便于清洁和维护。
五、暖气系统安装散热器选型:按照设计要求选择合适的散热器型号。
管道布置:合理布置供暖管道,确保供暖效果。
保温措施:对供暖管道进行保温处理,减少热量损失。
六、电气系统安装电线电缆选择:按照设计要求选择合格的电线电缆。
配电箱安装:配电箱位置要合理,便于操作和维护。
接地保护:确保电气系统的接地保护安全可靠。
七、质量安全控制质量监控:设立专门的质量检查人员,对施工过程进行全程监控。
安全教育:定期对施工人员进行安全教育,提高安全意识。
应急预案:制定应急预案,对施工过程中可能出现的突发事件进行应对。
八、调试与验收系统调试:施工完成后进行系统调试,确保各项系统运行正常。
验收准备:准备完整的验收资料,包括施工记录、合格证明等。
验收过程:配合业主和相关部门进行验收,确保工程合格交付。
本施工方案旨在提供一个全面、详细的水暖电工程施工流程,以确保施工质量、安全和效率。
在实际施工过程中,还需根据具体情况进行调整和优化。

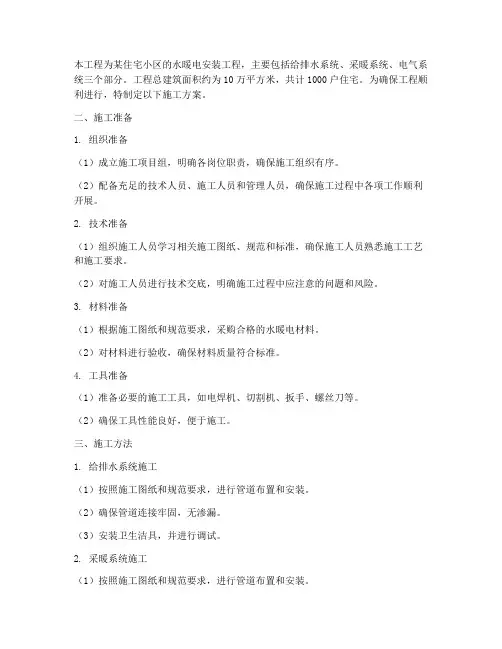

本工程为某住宅小区的水暖电安装工程,主要包括给排水系统、采暖系统、电气系统三个部分。
工程总建筑面积约为10万平方米,共计1000户住宅。
为确保工程顺利进行,特制定以下施工方案。
二、施工准备1. 组织准备(1)成立施工项目组,明确各岗位职责,确保施工组织有序。
(2)配备充足的技术人员、施工人员和管理人员,确保施工过程中各项工作顺利开展。
2. 技术准备(1)组织施工人员学习相关施工图纸、规范和标准,确保施工人员熟悉施工工艺和施工要求。
(2)对施工人员进行技术交底,明确施工过程中应注意的问题和风险。
3. 材料准备(1)根据施工图纸和规范要求,采购合格的水暖电材料。
(2)对材料进行验收,确保材料质量符合标准。
4. 工具准备(1)准备必要的施工工具,如电焊机、切割机、扳手、螺丝刀等。
(2)确保工具性能良好,便于施工。
三、施工方法1. 给排水系统施工(1)按照施工图纸和规范要求,进行管道布置和安装。
(2)确保管道连接牢固,无渗漏。
(3)安装卫生洁具,并进行调试。
2. 采暖系统施工(1)按照施工图纸和规范要求,进行管道布置和安装。
(2)安装散热器、地暖等设备,并进行调试。
(3)确保系统运行稳定,满足用户需求。
3. 电气系统施工(1)按照施工图纸和规范要求,进行线路布置和安装。
(2)安装开关、插座、灯具等设备,并进行调试。
(3)确保电气系统安全可靠,满足用户需求。
四、施工质量控制1. 严格执行国家相关规范和标准,确保工程质量。
2. 加强施工过程中的质量检查,发现问题及时整改。
3. 对施工人员进行质量意识教育,提高施工质量。
4. 对已完成的工程进行验收,确保工程质量合格。
五、施工安全措施1. 严格执行施工现场安全管理制度,确保施工安全。
2. 加强施工现场安全管理,防止安全事故发生。
3. 定期对施工人员进行安全教育培训,提高安全意识。
4. 配备必要的安全防护设施,如安全帽、安全带等。
六、施工进度安排1. 制定合理的施工进度计划,确保工程按期完成。

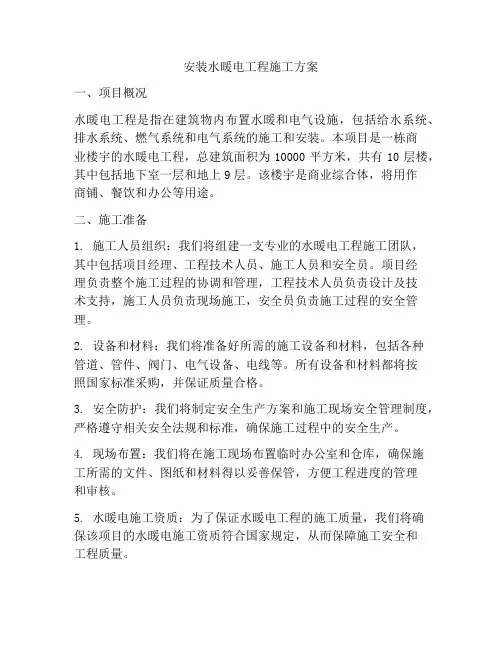

安装水暖电工程施工方案一、项目概况水暖电工程是指在建筑物内布置水暖和电气设施,包括给水系统、排水系统、燃气系统和电气系统的施工和安装。
本项目是一栋商业楼宇的水暖电工程,总建筑面积为10000平方米,共有10层楼,其中包括地下室一层和地上9层。
该楼宇是商业综合体,将用作商铺、餐饮和办公等用途。
二、施工准备1. 施工人员组织:我们将组建一支专业的水暖电工程施工团队,其中包括项目经理、工程技术人员、施工人员和安全员。
项目经理负责整个施工过程的协调和管理,工程技术人员负责设计及技术支持,施工人员负责现场施工,安全员负责施工过程的安全管理。
2. 设备和材料:我们将准备好所需的施工设备和材料,包括各种管道、管件、阀门、电气设备、电线等。
所有设备和材料都将按照国家标准采购,并保证质量合格。
3. 安全防护:我们将制定安全生产方案和施工现场安全管理制度,严格遵守相关安全法规和标准,确保施工过程中的安全生产。
4. 现场布置:我们将在施工现场布置临时办公室和仓库,确保施工所需的文件、图纸和材料得以妥善保管,方便工程进度的管理和审核。
5. 水暖电施工资质:为了保证水暖电工程的施工质量,我们将确保该项目的水暖电施工资质符合国家规定,从而保障施工安全和工程质量。
6. 设计文件审查:我们将对施工设计文件进行全面审查,确保设计的合理性和施工的可行性,并作出相关的施工方案。
三、工程施工方案1. 给水系统施工方案(1)管道安装:根据设计要求,我们将按照严格标准进行给水管道的安装,确保管道的质量和安全性;同时,对给水管道的连接、支承和密封等工艺进行严格把控,以确保管道系统的稳定性和安全性。
(2)设备安装:对给水系统所需的水泵、储水罐等设备进行安装,并保证设备的选型合理、安装位置合适,确保设备运行的可靠性和效率。
2. 排水系统施工方案(1)管道安装:根据设计要求,我们将按照标准进行排水管道的安装,确保管道的施工质量和排水的良好效果。
(2)设备安装:对排水系统所需的排水泵、排水管道、排水口等设备进行安装,并确保设备的选型合理、安装位置合适,以确保排水系统的畅通和稳定性。

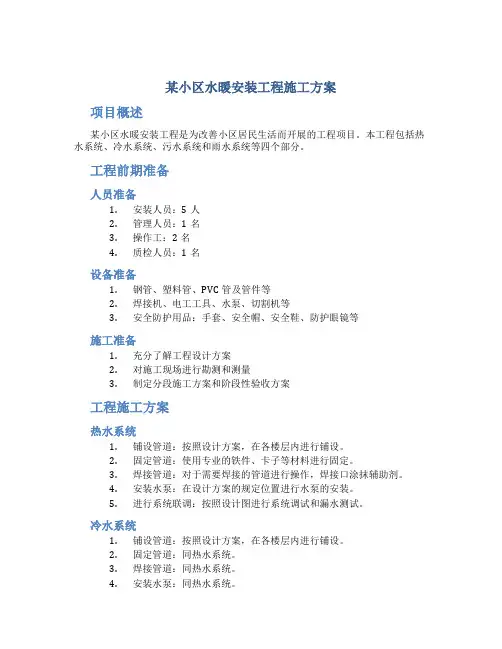

某小区水暖安装工程施工方案项目概述某小区水暖安装工程是为改善小区居民生活而开展的工程项目。
本工程包括热水系统、冷水系统、污水系统和雨水系统等四个部分。
工程前期准备人员准备1.安装人员:5人2.管理人员:1名3.操作工:2名4.质检人员:1名设备准备1.钢管、塑料管、PVC管及管件等2.焊接机、电工工具、水泵、切割机等3.安全防护用品:手套、安全帽、安全鞋、防护眼镜等施工准备1.充分了解工程设计方案2.对施工现场进行勘测和测量3.制定分段施工方案和阶段性验收方案工程施工方案热水系统1.铺设管道:按照设计方案,在各楼层内进行铺设。
2.固定管道:使用专业的铁件、卡子等材料进行固定。
3.焊接管道:对于需要焊接的管道进行操作,焊接口涂抹辅助剂。
4.安装水泵:在设计方案的规定位置进行水泵的安装。
5.进行系统联调:按照设计图进行系统调试和漏水测试。
冷水系统1.铺设管道:按照设计方案,在各楼层内进行铺设。
2.固定管道:同热水系统。
3.焊接管道:同热水系统。
4.安装水泵:同热水系统。
5.进行系统联调:同热水系统。
污水系统1.铺设管道:将下水道收集管与管道相连接。
2.固定管道:同热水系统。
3.焊接管道:同热水系统。
4.安装污水泵:安装在收集管与市政污水管道相连的地方。
5.进行系统联调:同热水系统。
雨水系统1.铺设管道:将收集雨水的排水管与相应出水口相连接。
2.固定管道:同热水系统。
3.焊接管道:同热水系统。
4.安装雨水泵:安装在汇水池旁边。
5.进行系统联调:同热水系统。
安全措施1.在施工过程中,严格按照作业规程进行操作。
2.确保施工人员熟练掌握并严格遵守操作流程。
3.现场设立警示牌,并随时提醒安全注意事项。
4.确保操作工有良好的安全防护意识,并配备相应的防护用品。
5.确保工作现场干净整洁,设立安全警戒区。
6.对于操作不规范或发现危险物品时,立即停止施工并及时上报。
工程验收标准1.各系统的管道连接牢固,无渗水、漏气现象。

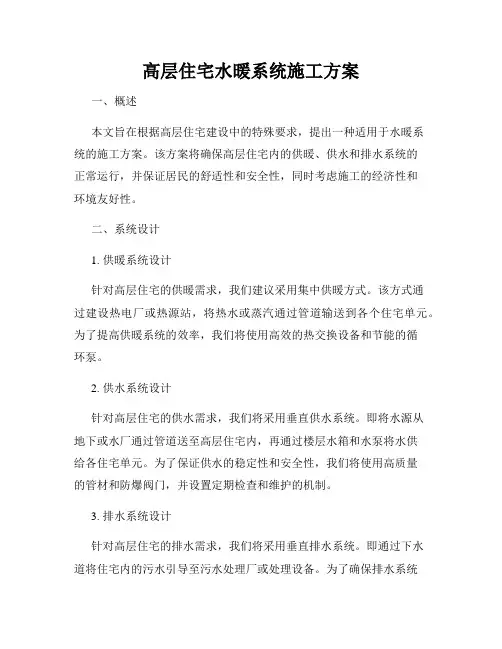

高层住宅水暖系统施工方案一、概述本文旨在根据高层住宅建设中的特殊要求,提出一种适用于水暖系统的施工方案。
该方案将确保高层住宅内的供暖、供水和排水系统的正常运行,并保证居民的舒适性和安全性,同时考虑施工的经济性和环境友好性。
二、系统设计1. 供暖系统设计针对高层住宅的供暖需求,我们建议采用集中供暖方式。
该方式通过建设热电厂或热源站,将热水或蒸汽通过管道输送到各个住宅单元。
为了提高供暖系统的效率,我们将使用高效的热交换设备和节能的循环泵。
2. 供水系统设计针对高层住宅的供水需求,我们将采用垂直供水系统。
即将水源从地下或水厂通过管道送至高层住宅内,再通过楼层水箱和水泵将水供给各住宅单元。
为了保证供水的稳定性和安全性,我们将使用高质量的管材和防爆阀门,并设置定期检查和维护的机制。
3. 排水系统设计针对高层住宅的排水需求,我们将采用垂直排水系统。
即通过下水道将住宅内的污水引导至污水处理厂或处理设备。
为了确保排水系统的畅通和卫生,我们将使用优质的排水管道和防臭设备,并定期进行清洗和检修。
三、施工方案1. 施工流程(1)前期准备:收集和准备施工所需的资料和材料,包括建筑图纸、技术标准和施工计划等。
组织施工人员进行培训和安全教育。
(2)施工准备:清理施工现场,搭建必要的脚手架和安全设施。
检查和维修基础设施,确保施工环境的安全和稳定。
(3)施工工艺:按照设计要求进行供暖、供水和排水系统的布局和安装。
严格控制施工质量,确保各项工艺符合相关标准和规范。
(4)施工监督:设置专门的监督人员或团队,负责监督施工过程中的质量、安全和进度等。
及时解决施工中的问题和难题。
2. 装备和材料为保证水暖系统施工的质量和效率,我们将使用以下装备和材料:(1)各类施工工具:包括管道切割机、钢筋钻、水平仪等。
(2)管材和配件:选择高质量的管材和配件,如不锈钢管、铜管、PVC管等,并使用合适的接头和法兰。
(3)防爆设备:在供水和供暖系统中设置防爆阀门和压力开关,以确保系统的安全性。

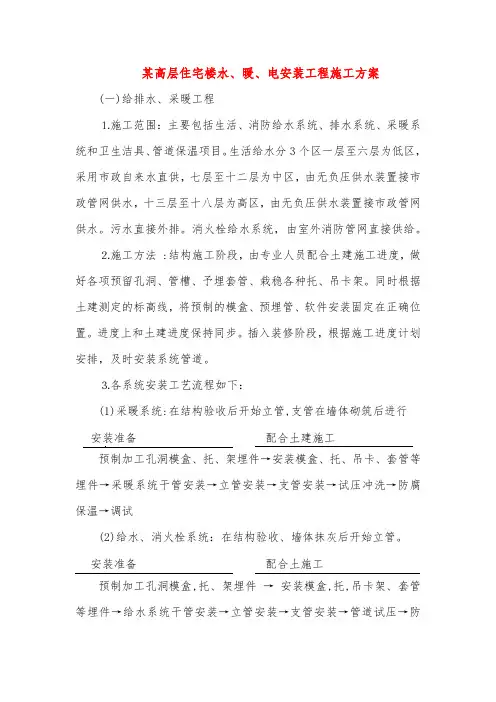

某高层住宅楼水、暖、电安装工程施工方案(一)给排水、采暖工程⒈施工范围:主要包括生活、消防给水系统、排水系统、采暖系统和卫生洁具、管道保温项目。
生活给水分3个区一层至六层为低区,采用市政自来水直供,七层至十二层为中区,由无负压供水装置接市政管网供水,十三层至十八层为高区,由无负压供水装置接市政管网供水。
污水直接外排。
消火栓给水系统,由室外消防管网直接供给。
⒉施工方法 :结构施工阶段,由专业人员配合土建施工进度,做好各项预留孔洞、管槽、予埋套管、栽稳各种托、吊卡架。
同时根据土建测定的标高线,将预制的模盒、预埋管、软件安装固定在正确位置。
进度上和土建进度保持同步。
插入装修阶段,根据施工进度计划安排,及时安装系统管道。
⒊各系统安装工艺流程如下:(1)采暖系统:在结构验收后开始立管,支管在墙体砌筑后进行安装准备配合土建施工预制加工孔洞模盒、托、架埋件→安装模盒、托、吊卡、套管等埋件→采暖系统干管安装→立管安装→支管安装→试压冲洗→防腐保温→调试(2)给水、消火栓系统:在结构验收、墙体抹灰后开始立管。
安装准备配合土施工预制加工孔洞模盒,托、架埋件→安装模盒,托,吊卡架、套管等埋件→给水系统干管安装→立管安装→支管安装→管道试压→防腐保温→管道冲洗。
(3)排水系统:在结构验收后开始立管,支管在墙体砌筑后进行:安装准备配合土建施工预制加工孔洞模盒、托架埋件→安装模盒、托、吊卡、套管等埋件→排水系统干管安装→立管安装→支管安装→防腐保温→卫生洁具安装→管道通水、浮球试验。
(4)刷油与保温:采暖、排水、刷丹油两道,银粉两道,镀锌管外刷银粉两道。
4.给排水、采暖、质量管理(1)在施工过程中,坚持和土建施工配合,在结构施工阶段及装修前,坚持三上墙,不颠倒工序,不拖欠工程部位,防止竣工时突击抢工,克服施工中后剔凿的弊病。
(2)管道施工阶段。
严把设备加工、材料进场关,从选厂家开始,都坚持按程序进行,材料、设备进场必须坚持逐项地进行数量及质量验收。

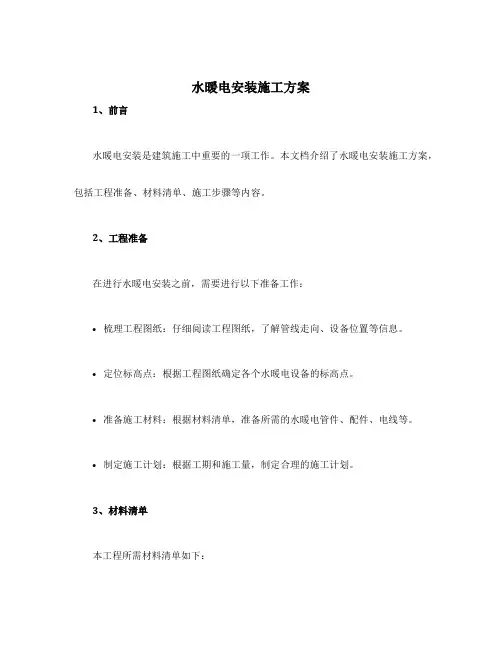

水暖电安装施工方案1、前言水暖电安装是建筑施工中重要的一项工作。
本文档介绍了水暖电安装施工方案,包括工程准备、材料清单、施工步骤等内容。
2、工程准备在进行水暖电安装之前,需要进行以下准备工作:•梳理工程图纸:仔细阅读工程图纸,了解管线走向、设备位置等信息。
•定位标高点:根据工程图纸确定各个水暖电设备的标高点。
•准备施工材料:根据材料清单,准备所需的水暖电管件、配件、电线等。
•制定施工计划:根据工期和施工量,制定合理的施工计划。
3、材料清单本工程所需材料清单如下:•水暖管件:包括水龙头、进水管、下水管、接头等。
•电线:包括铜芯电线、钢芯电线等。
•电器设备:包括开关、插座、灯具等。
4、施工步骤本工程的施工步骤如下:4.1 水暖安装1.安装水龙头:根据工程图纸的标高点,确定水龙头的安装位置。
使用适当的工具将水龙头连接到进水管上,并使用橡胶垫圈等密封材料进行密封。
2.安装下水管:根据工程图纸的设计要求,确定下水管的位置和走向。
使用合适的管件将下水管与排水口连接,并使用橡胶垫圈等密封材料进行密封。
3.连接水暖管道:根据工程图纸的设计要求,安装水暖管道,并使用适当的接头将各个管段连接起来。
4.2 电气安装1.安装电箱:根据工程图纸的标高点,确定电箱的安装位置。
将电箱固定在墙面上,并连接地线。
2.安装开关和插座:根据工程图纸的设计要求,将开关和插座安装在墙面上,并与电箱进行连接。
3.安装灯具:根据工程图纸的设计要求,确定灯具的安装位置。
将灯具安装在吊顶或墙面上,并与电箱进行连接。
5、施工注意事项•在进行水暖电安装时,应按照国家相关标准和规范进行操作,遵守安全施工规程。
•水暖设备的安装位置应符合设计要求,保持合理的走向和布局。
•在进行水暖管道连接时,应使用合适的接头和密封材料,确保密封性良好。
•在进行电气安装时,应注意使用合格的电器设备和电线,确保安全可靠。
•在安装开关和插座时,应合理布线,严禁乱接乱连,确保用电安全。

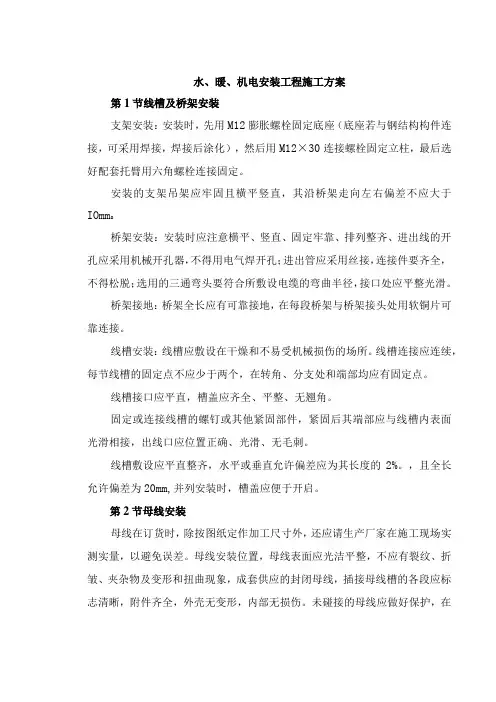

水、暖、机电安装工程施工方案第1节线槽及桥架安装支架安装:安装时,先用M12膨胀螺栓固定底座(底座若与钢结构构件连接,可采用焊接,焊接后涂化),然后用M12×30连接螺栓固定立柱,最后选好配套托臂用六角螺栓连接固定。
安装的支架吊架应牢固且横平竖直,其沿桥架走向左右偏差不应大于IOmm o桥架安装:安装时应注意横平、竖直、固定牢靠、排列整齐、进出线的开孔应采用机械开孔器,不得用电气焊开孔;进出管应采用丝接,连接件要齐全,不得松脱;选用的三通弯头要符合所敷设电缆的弯曲半径,接口处应平整光滑。
桥架接地:桥架全长应有可靠接地,在每段桥架与桥架接头处用软铜片可靠连接。
线槽安装:线槽应敷设在干燥和不易受机械损伤的场所。
线槽连接应连续,每节线槽的固定点不应少于两个,在转角、分支处和端部均应有固定点。
线槽接口应平直,槽盖应齐全、平整、无翘角。
固定或连接线槽的螺钉或其他紧固部件,紧固后其端部应与线槽内表面光滑相接,出线口应位置正确、光滑、无毛刺。
线槽敷设应平直整齐,水平或垂直允许偏差应为其长度的2%。
,且全长允许偏差为20mm,并列安装时,槽盖应便于开启。
第2节母线安装母线在订货时,除按图纸定作加工尺寸外,还应请生产厂家在施工现场实测实量,以避免误差。
母线安装位置,母线表面应光洁平整,不应有裂纹、折皱、夹杂物及变形和扭曲现象,成套供应的封闭母线,插接母线槽的各段应标志清晰,附件齐全,外壳无变形,内部无损伤。
未碰接的母线应做好保护,在拐弯转向处安装时,应避免不对相情况发生。
母线安装须依据《电气装置安装工程母线装置施工及验收规范》中的要求进行施工。
接地方法见桥架接地。
第3节电缆敷设所有电缆在敷设前后必须进行外观检查和绝缘检查,电缆敷设时不得有扭绞、压扁和保护层断裂现象,排列整齐,不得交叉,高压电缆在敷设前后还要进行耐压试验。
第4节弱电安装工程工艺流程:配合土建预留预埋f设备管线钢管敷设管内穿线f分配器、放大器、消防箱等安装一工作区信息插座、CATV插座等安装一各系统接地测试、验收一各系统接线、调试一验收、竣工本工程设计中,室内给水管采用PPR管熔接,给水管上的阀门为截止阀;排水部分:地上采用UPVC管黏接,地下部分压力排水管采用黑铁管焊接,压力排水管上的阀门采用闸阀。
本工程为XX住宅小区水暖机电工程,包括给排水、供暖、通风、空调、消防等系统。
工程地点位于XX市XX区,总建筑面积约XX万平方米。
施工工期为XX个月。
二、施工准备1. 人员准备(1)项目经理部:项目经理1名,施工员、试验员、保管员、安全员、预算员、技术员、班组长等。
(2)施工班组:水暖班、电气班、通风班、空调班、消防班等。
2. 材料准备(1)材料计划:根据设计图纸及施工方案,编制详细的材料计划。
(2)材料采购:按计划采购各类材料,确保材料质量。
3. 施工设备准备(1)施工机械:电焊机、无齿锯、台钻、手电钻、热熔器、管钳子、电锤、试压泵等。
(2)施工工具:扳手、螺丝刀、钳子、水平尺、卷尺等。
4. 施工方案及图纸会审(1)组织编制施工方案,明确施工工艺、施工方法、施工顺序等。
(2)组织图纸会审,解决施工过程中可能出现的问题。
三、施工方法及工艺1. 给排水系统施工(1)管道安装:按设计要求,采用焊接、法兰连接等方式进行管道安装。
(2)管道试压:安装完成后,进行水压试验,确保管道无泄漏。
(3)管道防腐:对管道进行防腐处理,延长管道使用寿命。
2. 供暖系统施工(1)管道安装:采用焊接、法兰连接等方式进行管道安装。
(2)供暖设备安装:按照设计要求,安装散热器、水泵、阀门等设备。
(3)系统调试:进行系统调试,确保供暖效果。
3. 通风系统施工(1)通风管道安装:采用焊接、法兰连接等方式进行管道安装。
(2)通风设备安装:安装风机、风阀等设备。
(3)系统调试:进行系统调试,确保通风效果。
4. 空调系统施工(1)管道安装:采用焊接、法兰连接等方式进行管道安装。
(2)空调设备安装:安装空调机组、新风机组等设备。
(3)系统调试:进行系统调试,确保空调效果。
5. 消防系统施工(1)管道安装:采用焊接、法兰连接等方式进行管道安装。
(2)消防设备安装:安装消防水泵、喷淋头、报警器等设备。
(3)系统调试:进行系统调试,确保消防效果。
水暖电施工方案水暖电施工方案一、项目概况本项目为某建筑物的水暖电施工方案,总建筑面积为1000平方米,主要包括供水系统、排水系统和电气系统的设计和施工。
二、供水系统设计和施工1. 供水管道根据建筑物的实际用水需求,采用PPR管道进行供水管道的设计和施工。
根据建筑布局,设置主供水管、分支管和末端水龙头。
在设计和施工过程中,要确保供水管道的安全可靠,防止漏水和水压不足等问题。
2. 水泵为了保证建筑物供水的稳定性,选用适当的水泵进行供水系统的设计和施工。
在选择水泵时,要考虑建筑物的用水需求以及水泵的功率和流量等参数。
三、排水系统设计和施工1. 排水管道根据建筑物的实际排水需求,采用PVC管道进行排水管道的设计和施工。
根据建筑布局,设置主排水管、分支管和下水管井。
在设计和施工过程中,要确保排水管道的畅通和密封,避免漏水和异味等问题。
2. 排水设备为了保证建筑物排水的顺畅性,选用适当的排水设备进行排水系统的设计和施工。
根据建筑物的排水需求,设置合适的下水管井、排水口和防倒流装置等设备。
四、电气系统设计和施工1. 供电系统根据建筑物的用电需求,设计合适的供电系统。
选用适当的电源、电缆和配电箱等设备,确保建筑物的用电安全和稳定。
2. 照明系统根据建筑物的实际照明需求,设计合适的照明系统。
选用适当的灯具和开关等设备,确保建筑物的照明效果和节能性。
3. 弱电系统根据建筑物的实际需求,设计合适的弱电系统。
包括电话、网络、电视、安防等系统的设计和施工。
五、施工流程1. 目标确定根据项目需求和施工计划,确定供水、排水和电气系统的设计和施工目标。
2. 设计方案利用专业软件进行供水、排水和电气系统的设计。
根据设计结果,确定材料和设备的采购清单。
3. 材料采购根据采购清单,购买所需的材料和设备。
确保材料和设备的质量和数量符合设计要求。
4. 施工安装按照设计方案进行供水、排水和电气系统的施工安装。
保证施工过程中的安全和质量。
5. 测试调试完成施工后,进行供水、排水和电气系统的测试调试。
水暖安装工程现场施工方案一、施工现场概况1.1 项目名称:某小区水暖改造工程1.2 项目地点:某市某小区1.3 总包单位:某建筑工程有限公司1.4 监理单位:某监理公司1.5 设计单位:某建筑设计院1.6 竣工日期:某年某月1.7 施工单位:某水暖安装公司1.8 施工人数:约30人1.9 施工内容:包括给排水管道、暖气管道、燃气管道的设计、安装和调试。
1.10 施工周期:约2个月二、工程安全和质量管理2.1 施工前,施工单位要向总包单位、监理单位和设计单位提交安全和质量管理计划书,明确施工过程中的安全防护措施和质量管理要求。
2.2 施工单位要设立专门的安全与质量管理部门,由专人负责工地安全与质量管理相关工作。
2.3 施工现场要加强施工现场巡查,及时发现并纠正违章操作和不合格质量,确保工程的安全和质量。
2.4 施工单位要严格遵守当地有关安全生产和施工方面的法律法规,确保工程施工的安全和质量。
2.5 施工单位要定期组织相关人员参加安全和质量管理培训,提高员工的安全和质量意识。
三、施工准备工作3.1 施工前,施工单位要按照设计图纸和技术要求,对施工现场进行详细勘察,了解工程地形地势和周边环境,为施工现场布置做好准备。
3.2 施工单位要提前购置好相关施工机械设备和工具,按照技术要求对施工机械设备和工具进行检查和维护,确保施工机械设备和工具的正常使用。
3.3 施工单位要准备好相关的材料和配件,确保工程施工的材料供应充足,不影响工程施工进度。
3.4 为了提高工作效率,施工单位要根据工程需要组织好人员和技术力量。
3.5 施工单位要成立相关的专门小组,针对施工现场的组织和安排做好详细的工作计划,并逐项确定工程的施工方法和措施。
四、施工工序4.1 接收设计图纸和技术要求,明确工程的建设要求和施工标准。
4.2 对施工现场进行布置,设置施工标志牌和安全警戒线,确保施工现场的安全和秩序。
4.3 按照设计图纸和技术要求进行给排水管道、暖气管道、燃气管道的安装。
水暖安装工程施工施工方案一、工程概况本水暖安装工程位于某建筑项目现场,包括供水、排水、热水供应等设施的安装和调试。
该项目的建筑总面积为XXX平方米,共包含X栋楼房,分为X层,其中X层为地下室。
本方案旨在为该工程提供清晰的施工流程和安全措施,并确保施工按照计划顺利完成。
二、施工准备1.施工人员:本施工队伍由X名工程技术人员和X名普通工人组成,每个人员都具备相关的水暖安装操作技能。
2.施工设备:本工程所需设备包括各类水管、管件、阀门、水泵、焊接设备等。
施工前必须检查设备的完好性和操作性,确保能正常使用。
3.施工材料:根据设计图纸和工程要求准备各类施工材料,包括水管、管件、绝缘材料等,确保符合质量标准。
4.施工计划:根据设计要求和工程进度制定施工计划,包括施工顺序、工期、人员配置等,并及时调整计划以确保工程按时完工。
5.安全措施:施工前必须制定详细的安全措施,包括穿戴安全装备、避免作业过程中的安全隐患等,确保施工过程中人员和设备的安全。
三、施工流程1.供水系统安装:(1)首先根据设计图纸确定供水管线的走向和连接方式,确定好管道的安装位置和连接点。
(2)安装主管道:根据设计要求,安装主供水管道,包括冷水管和热水管,确保管道的连接紧密和无渗漏。
(3)连接分支管道:根据设计要求连接各个楼层的分支管道,并安装适当的阀门和水泵,确保供水系统正常运行。
2.排水系统安装:(1)确定排水管线走向:根据设计图纸确定排水管线的走向和连接方式。
(2)安装排水管道:根据设计要求安装主排水管道,包括厨房、卫生间等各个区域的排水管道。
(3)安装检查井和下水道:安装检查井和下水道保证排水系统畅通,防止积水。
3.热水供应系统安装:(1)安装热水管道:根据设计要求安装热水供应系统,确保热水管道与供水管道连接紧密。
(2)安装热水器:安装热水器,并连接到热水管道,确保正常运行。
四、施工质量控制1.材料质量控制:严格按照相关标准选用优质材料,确保材料符合要求。
某小高层水暖电安装工程施工方案1. 项目概述本文档是某小高层建筑水暖电安装工程施工方案,旨在详细说明工程施工的各个环节和步骤,确保施工过程的安全和质量。
2. 施工准备在正式开始施工前,需进行以下准备工作:2.1. 材料预备根据施工图纸和设计要求,采购所需的水暖电安装材料,确保质量符合相关标准。
2.2. 设备准备准备必要的施工设备,如切割机、电焊机、起重机等。
检查设备的工作状况和安全性,确保能正常使用。
2.3. 施工人员组织具有相关资质和经验的施工人员参与工程施工。
确保他们了解施工图纸和设计要求,并具备安全操作技能。
2.4. 工地安全在施工现场设置必要的安全标志和警示牌,确保施工过程中的安全。
3. 水暖安装施工根据设计图纸和安装要求,进行水暖安装施工。
3.1. 管道铺设按照设计要求,选用合适的材料和管道尺寸进行铺设。
确保管道的走向、坡度和支架的设置符合施工要求。
3.2. 管道连接使用适当的连接方式,如焊接、螺纹连接等,连接管道。
确保连接牢固、密封良好,并符合相关标准。
3.3. 安装阀门和配件根据设计要求,安装阀门和其他水暖配件。
确保阀门和配件的选择与设计一致,安装正确。
3.4. 水暖设备安装按照设计图纸要求,安装水暖设备,如水泵、水箱等。
确保安装位置合理,设备与管道连接正确。
4. 电气安装施工除水暖安装外,还需进行电气安装施工。
4.1. 电缆敷设根据设计要求,敷设电缆。
注意电缆的走向、固定和保护,确保安全可靠。
4.2. 线路连接根据设计图纸,连接电缆和电气设备。
确保连接牢固、接触良好,并符合相关标准。
4.3. 开关插座安装安装开关、插座等电气设备。
确保设备位置合理,安装正确,与电缆连接良好。
4.4. 照明设备安装根据设计要求,安装灯具和其他照明设备。
确保安装位置合理,与电路连接正确。
5. 完工验收工程施工完成后,进行完工验收。
5.1. 系统测试对水暖系统和电气系统进行测试,确保工作正常、无漏水、无短路等问题。
某高层住宅水暖电安装工程施工组织设计_secret【完整版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)久光1-2F珠宝及女装区装饰工程施工组织设计〔草案〕编制单位:诸安建设集团编制日期:2021年11月目录一、工程概况二、编制依据三、施工组织部署四、主要施工方法及技术措施〔一〕电气局部〔二〕通风局部五、系统调试六、特殊工序及部位的施工措施七、质量通病防治措施八、质量管理保证措施九、平安保证措施十、文明施工措施一.工程概况某小区花园工程位于某市花园路。
该工程由高层和超层程组成的住宅建筑群,与之配套的小区配电站.会所,沿街商业,地下车库。
本工程安装主要包括电气、消防水、通风三个局部工程。
1.消防系统:室内设有专用消火栓管道:商铺、会所及消防电梯前室设单出口消火栓;十八层及以下住宅设单立管双阀双出口消火栓;十八层以上住宅设双立管双出口消火栓,室内任何部位均有两股水柱同时到达。
其中21层及以下为减压稳压消火栓。
前期消防由10栋屋顶消防水箱〔18m³〕保证,水箱底距屋顶消火栓栓口距离大于7米。
本工程集中消防泵房设于地下室。
系统设有地上式消防水泵结合器三组。
2.自动喷水灭火系统:该系统设专用自动喷淋灭火加压泵供水系统,以及室外设三套地上式水泵结合器。
〔二〕电气局部:本工程电气系统分别由电力配电系统、电气照明系统;1.电力配电系统:该工程低压电源为380/220V三相四线制配电系统。
2.电气照明系统:地下室车库照明用电由地下室配电室配电站供应至计量配电,用电分非应急照明用电和应急照明用电两种。
二.编制依据1.施工图〔给排水、电气、暖通〕2 .设计说明中明确的标准及标准图集3.?建筑采暖给水排水及采暖工程施工质量验收标准?GB 50242—20024.?自动喷水灭火系统施工及验收标准?GB 50261—20015.?建筑电气工程施工质量验收标准?GB 50303—20026.?通风与空调工程施工质量验收标准?GB 50243—20027.?电气装置安装工程1KV以下配线工程施工及验收标准?GB 502588.?电气装置安装工程电气照明装置施工及验收标准?GB 502599.?电气装置安装工程母线装置施工及验收标准?GB 5014910.?电气装置安装工程低压电气施工及验收标准?GB 50254三.施工组织部署根据本工程特点,本工程部设置了工程经理一名,各专业施工人员及相应施工班组长各一名,内业技术员一名,并配置了专职质量平安人员,以确保施工质量和施工平安。
水暖安装工程的施工方案一、施工前准备工作1.施工前,首先要了解工程的具体要求和相关图纸设计,确定工程的具体范围和要求。
2.对施工现场进行勘察,确定施工范围和现场情况,确保材料和设备能够顺利进场。
3.组织施工人员进行安全培训和技术培训,确保工人具备安全和施工技术要求。
4.准备好施工所需的材料和设备,确保施工进度不受材料和设备的限制。
5.制定施工计划,合理安排施工顺序和施工时间,确保工程能够按时完工。
二、管道安装工程1.管道材料的验收和准备工作。
对所使用的管道材料进行验收,确保管道材料符合设计要求。
同时根据设计要求,准备好管道安装所需的工具和设备。
2.进行管道的预埋工作。
根据设计要求,确定好管道的预埋位置和深度,进行好预埋的挖掘和放置工作。
3.进行管道的安装工作。
根据设计要求,进行好管道的连接和安装工作。
确保管道的连接牢固,无渗漏,符合相关规范标准。
4.进行管道的试压工作。
对管道安装完毕后,进行试压工作,确保管道的质量和安全性。
5.进行管道防腐工作。
对管道进行防腐处理,确保管道使用寿命和安全性。
三、设备安装工程1.设备材料的验收和准备工作。
对所使用的设备材料进行验收,确保设备材料符合设计要求。
同时根据设计要求,准备好设备安装所需的工具和设备。
2.进行设备的基础工程。
根据设计要求,进行好设备基础的施工工程,确保设备基础的牢固和稳定。
3.进行设备的安装工作。
根据设计要求,进行好设备的安装工程,确保设备的安装牢固和准确。
4.进行设备的联动工作。
对设备进行联动测试,确保设备的正常运行和联动控制。
5.进行设备的调试工作。
对设备进行调试和试运行,确保设备的性能和安全性。
四、系统调试和试运行1.对整个水暖系统进行调试和试运行工作,确保水暖系统的正常运行和安全性。
2.对系统进行各项指标的监测和测试,确保系统达到设计要求的各项指标。
3.对系统进行泄漏检测和安全检查,确保系统没有泄漏和隐患。
4.根据系统试运行的结果,进行必要的调整和改进工作,确保系统的正常运行和安全性。
一、工程概况本工程为某住宅小区的水暖电安装工程,主要包括给排水系统、供暖系统、电气系统等。
工程总工期为90天,施工期间需保证施工质量、安全和文明施工。
二、施工组织与管理1. 施工组织机构成立项目施工领导小组,负责整个工程的施工组织、协调和管理。
下设技术组、质量组、安全组、材料组、施工班组等。
2. 施工进度计划根据工程特点和施工要求,制定详细的施工进度计划,确保工程按期完成。
3. 施工质量控制严格执行国家有关施工规范和标准,确保工程质量达到设计要求。
加强施工过程中的质量检查,及时发现和处理质量问题。
4. 施工安全管理加强施工现场安全管理,严格执行国家有关安全生产法规,确保施工安全。
5. 施工文明施工加强施工现场文明施工管理,做到现场整洁、有序,减少对周边环境的影响。
三、施工方案1. 给排水系统施工方案(1)给水管道安装:采用PVC给水管,按照设计要求进行安装,管道接口处应严密、无渗漏。
(2)排水管道安装:采用PVC排水管,按照设计要求进行安装,管道接口处应严密、无渗漏。
(3)卫生洁具安装:按照设计要求进行安装,确保卫生洁具与管道连接牢固、美观。
2. 供暖系统施工方案(1)供暖管道安装:采用钢制供暖管道,按照设计要求进行安装,管道接口处应严密、无渗漏。
(2)散热器安装:按照设计要求进行安装,确保散热器与管道连接牢固、美观。
(3)供暖系统试压:在供暖管道安装完成后,进行试压检测,确保系统无泄漏。
3. 电气系统施工方案(1)强电系统安装:按照设计要求进行安装,包括电缆、电线、配电箱等。
(2)弱电系统安装:按照设计要求进行安装,包括电话、网络、电视等线路。
(3)电气设备安装:按照设计要求进行安装,包括灯具、开关、插座等。
四、施工技术要求1. 施工人员应具备相应的专业技能和资质,确保施工质量。
2. 施工材料应符合国家相关标准和规范,确保施工质量。
3. 施工设备应满足施工要求,确保施工效率。
4. 施工过程中应严格按照施工方案进行操作,确保施工质量。
7.5水、电、通安装工程施工方案7.5.1安装工程设计概况根据招标文件和施工图纸设计要求,本工程水电安装内容主要包括强电、弱电、生活给排水、消防给水及通风管道安装。
7.5.1.1电气工程设计内容:本电气工程设计包括低压配电系统、照明(含应急照明)系统、动力设备配电及控制系统、防雷接地系统、电视电话系统、火灾自动报警系统。
在地下室设高低压配电室和发电机房,安装包括各种高低压设备安装以及母线安装,低压配电设备包括各种双电源箱、电机控制箱和照明配电箱等。
公建部份电气线路主干线在吊顶上金属线槽内敷设,支线采用金属线槽-穿管暗敷混合方式;住宅室内布线均采用穿阻燃PVC管暗敷;整个低压系统采用三相五线制供电到各用电处。
防雷与保护接地系统拟利用结构钢筋作共用接地体,系统接地之总电阻不大于1欧姆。
火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、感温探测器等;有线电视主要为线路敷设。
7.5.1.2给排水设计内容:本工程给排水设计包括生活给水系统、消防给水系统以及排水、雨水系统。
给水水源由由市政给水管网引来,在地下室设有消防水池、生活水池及水泵房,屋顶设高位水箱。
室内生活给水由屋顶高位水箱供给,室内生活给水管水表前部份采用热浸镀锌钢管焊接,水表后部份采用PP-R塑料粘接管。
消防给水系统由地下层消防水泵和屋顶消防水池共同提供,每层设室内消火栓系统,管道布置成环状,且每层设消防喷淋系统,DN>125mm管道为无缝钢管,DN≤125 mm管道采用热浸镀锌钢管,DN≥50mm焊接连接,DN<50mm 丝扣连接。
污水管道采用高层柔性排水铸铁管,卡箍连接。
7.5.1.3通风设计内容:通风设计包括正压送风系统和消防排烟系统。
在一层、负一层设排烟系统,每层设排烟风机房,并设排烟风机箱;负一层设送风风机箱和送风机房;排烟系统和通风系统共用一套风管和风机。
楼梯间正压送风系统采用分段送风方式,每隔两层设一个正压送风口,高区风机设在屋面层,低区风机设在架空层。
所有风管均采用镀锌钢板制作风管。
7.5.2安装工程施工准备7.5.2.1主要施工机具、设备需用计划序号设备名称规格型号单位数量备注1 直流电焊机AX-4-300型台 12 交流电焊机BX6-300型台 13 交流电焊机BX6-500型台 24 手提砂轮机S3S-150 台 25 手提砂轮机SISI-200 台 26 冲击电钻561型把 27 冲击电钻568型把 48 手枪电钻J12-6-Φ10 把 59 手动葫芦1t 台 410 手动葫芦5t 台 211 切割机J3-B-350 台 212 卷扬机5t 台 213 电动试压泵台 114 手动试压泵台 115 台式焊接机20-125mm 台 1用于PP-R给水管16 电子焊接机20-110mm 台 117 机械压接钳套 6 导线连接18 砂轮切割机台 37.5.2.2主要施工及测量器具:序号名称规格单位数量备注1 水平仪台 1 管道标高控制2 接地电阻仪ZC-8 只 1 测接地电阻3 兆欧表ZC-3-500V 只 2 绝缘测试4 兆欧表ZC-3-1000V 只 1 绝缘测试5 灌水试验装置Φ75~Φ160等套 26 万用表块 27 压力表0~1.6MPa 块 28 钳型电流表0~300A;0~500A 块 17.5.2.3劳动力需用计划一览表:序号工种名称单位使用数量总工日备注1 管道工个162 电工个163 暖通工个84 油漆工个 45 焊工个 36 设备维修工个 17 辅助工个167.5.3电气工程施工根据本次招标书确定之范围以及本工程的施工特点,电气按以下工序组织施工:预留、预埋期→安装施工期→调整试验期电气施工工艺流程为:7.5.3.1预留预埋期:(1)防雷接地预埋及施工 防雷接地预埋施工工序为:a.接地网施工:本工程利用基础与地梁钢筋按施工图设计焊接连通作共用水平接地体。
具体作法是:有地梁处利用地梁底部内两根预 留 预 埋防 雷 接 地 预 埋电气配管 桥 架 安 装 接 地 极 测 试 线路敷设 电 缆 敷 设引下线、均压环配 电 设 备 安 装 避 雷 网 敷 设调 试灯具安装 施 工 准 备接地网施引下线施工均压环施工金属门、窗接地屋面避雷带施工通路测试接地极测试钢筋焊通作水平接地体,在无地梁处采用-40×4镀锌扁钢焊通作水平接地体,再与基础钢筋和用作引下线的柱内钢筋用Φ8元钢焊连(柱内结构主筋大于Φ16时,用两根即可,小于Φ16时用四根),并在距地-0.8m处焊出一根Φ12镀锌圆钢,且伸出室外距外墙不小于1m。
其基础钢筋与柱插筋、地梁筋与桩筋间也用Φ8的元钢焊通,其作法详见下图:b.防雷引下线利用柱内大于Φ16的两根主筋自下而上焊通,焊接时另加一根Φ12的元钢作帮条焊,双面焊缝长度为6d。
柱筋顶部应与用作避雷带的屋面女儿墙粉刷层内扁钢用Φ8的元钢焊通。
c.为防侧击雷,从首层起每三层及九层以上每层利用结构外圈梁内水平钢筋焊接成通路作均压环,并与引下线可靠性焊接;建筑物内金属门窗、栏杆等金属物体和金属构件均应预埋-12×4镀锌扁钢与防雷装置相连接。
d.建筑物的等电位联结。
进出建筑物的金属管道、电缆铠装护层、穿线钢管均就近用-12×4镀锌扁钢与防雷接地装置相连。
室内的各种金属构件,应与室内设置的接地连接板焊连。
根据设计要求,电梯井、强电井、管道井等竖井内采用40×4镀锌扁钢通长敷设,并与防雷装置焊通,作为桥架、管道、各种设备的等电位连接用。
消防接地专用线采用25mm2铜芯绝缘线套钢管引出至接地端子箱。
其作法详见97SD567并参照详图施工(尺寸按设计要求)。
e.屋面避雷带拟采用25×4的镀锌扁钢在女儿墙压顶抹灰层内和屋面上按设计要求敷设,避雷带网格间距不大于10m×10m。
扁钢采用搭接焊连接,搭接长度为扁钢宽度的2倍,并应三面焊。
暗敷好的避雷带应与防雷引下线用Φ8的元钢跨接焊成电气通路。
突出屋面的所有金属管道及金属构件均应与避雷带焊通。
f.在室外地坪以上按市质监站文件要求在500mm -1000mm设测试卡,测试卡的作法为柱上预埋钢板预埋件,焊在引下线的柱筋上,方向朝向建筑物外,柱上测试预埋盒在模板拆后,将其找出,待作粉水层时,在预埋盒上焊接镀锌扁铁 -60×成L形使之露出粉水层外30mm,成形后,加带帽镀锌螺栓M10×30,并涂上黄油防锈。
(2)电气配管预留预埋施工电气暗配预埋管主要采用阻燃PVC管在砼墙、梁、板中暗敷。
电气配管预留预埋施工工艺:施工准备—→材料入场报验—→灯盒、转线盒定位固定—→管路连接—→管路固定—→管路守护—→管路清理1)PVC塑料管暗配用过程控制施工方法如下:a.定位:以设计图为依据,尽量减少管路弯曲次数,同时考虑风管、管道等的影响,对确不能避让的线盒按图或及时与设计、业主及监理取得联系协商解决。
对成排的线盒,采用拉广线的方法定位,并于定位处作“十”字标记。
体内的线盒标高按设计,其水平方向距门、角之距离应大于100毫米,同楼层同一位置的线盒距门、角距离应一致。
剪力墙上预埋的线盒应紧贴模板,线管贴底层钢筋,一次配管就位。
砼墙内的线盒处预留泡沫块,配电箱、嵌入式灯具,线槽穿墙处应预留木箱,待作二次安装。
暗管与明管的连接处,应预埋接线盒.b.测量尺寸及下料:线盒定位后,根据管路走向和测量尺寸进行下料。
PVC管用专用剪刀切割或用细齿锯弓切割,并用锉刀打磨管口。
预埋木箱尺寸比安装尺寸放大100mm,用厚为20mm的木板制作,内撑木条。
线盒预留泡沫块宽度放宽10mm,高度放高150mm,安装箱体时缝隙用水泥沙浆填实。
c.管路敷设:墙上暗配管,随砌体砌筑配在墙内,往上进入吊顶的配管,上端变成90度进入吊顶。
现浇砼内配管,将其敷设在钢筋两层之内,并与钢筋之间用扎丝绑扎固定,保护层须达规范要求。
线盒中心对准“十”字标记的中心,直接用方钉固定在模板上。
线管弯成“乙”字弯进盒,保证管进盒顺直。
线盒在固定前用废纸或竹芯等物塞好,用粘胶带包好,并正对模板圈以红丹标记,便于折模后查找。
管路敷设时,应视管路长短情况按规范要求加设中间接线盒。
配管弯曲时采用穿引弹簧弯管弯曲,(直径大于32mm的管子弯管时应用热弯法施工)以防弯曲部位截面变小,并注意暗埋线管其弯曲半径不小于管外径的10倍,特殊情况下不小于6倍,PVC管的连接套管用专用胶水粘接。
d.管路的护理与清理。
敷设好的管路和线盒,在浇砼时应派专人守护;拆模后,应立即将管路的管口和线盒找出,并穿入16#元丝,发现有堵塞情况,作好记录并及时处理,管路检查清理后,将管口、接线盒封闭严密,此防异物入管。
2)PVC塑料管暗配施工暗配管施工中,在不同部位应采用相应的施工方法,其具体方法如下:① PVC硬质塑料管在砼墙、柱中暗配的安装方法:②在现浇砼板暗配方法:③过梁配管施工方法:3)灯头盒、开关插座盒在预埋或安装时,应使之在一条直线上,能保证后期安装的灯具、开关、插座标高一致。
7.5.3.2 安装施工期安装施工期的主要内容有:金属线槽敷设、管内穿线、桥架及电缆敷设、低压电气设备安装、照明及控制器具、配电设备安装等。
(1)金属线槽敷设线槽敷设应在墙面及天棚面施工完毕后进行,线槽采用水泥钉固定,固定间距应符合规范要求。
做到线槽紧贴墙面和天棚面,固定可靠,布置合理,横平竖直。
线槽敷设时盖板接口和底板接口应错开,其间距不小于100mm,盖板锯成斜口对接,分支接头做成丁字三角叉接,接口严密整齐无毛边及缝隙,线槽应无扭曲变形,盖板无翅角,且线槽表面色泽均匀无污染。
导线敷设时,在一条线槽内应敷设同一回路的导线,宽槽内应敷设同一相位导线,每一根线槽内只能敷设一对电源线。
导线在线槽内不应有接头,接头应设在器具或接线盒内,并应做到线路与器具、木台连接严密,导线无裸露现象。
敷设好的线路应进行绝缘测试,导线间及导线对地间的绝缘电阻必须大于1MΩ。
(2)管内穿线:管道清扫—→放线—→穿线—→绝缘测试在管内穿线前,应清扫所有的预埋电线管路(此应在土建的抹灰及地面工作结束后进行),在清理完毕后的管路内穿上引线(元丝)。
利用已穿好的引线绑住线的一端,通过引线往另一端拉,拉出线头,按规定留足余量即可去掉多余的线,如此往复搞好每一道管线的穿线工作。
穿好后紧随压接连接,剥削的芯线长度应与压接帽套管深度配合。
接线完毕后,将线头卷放在接线盒内,并在盒内塞入废报纸等物进行成品保护。
但必须注意几方面问题:其一,应检查穿入管内的导线是否完整无缺,其额定电压不应低于500V,导线截面是否与设计相吻合.其二,选用的压线帽规格应与所配线相吻合,以芯线塞满接线孔为宜,当连接导线根较少时,用断芯填充,其线头不复外露。
