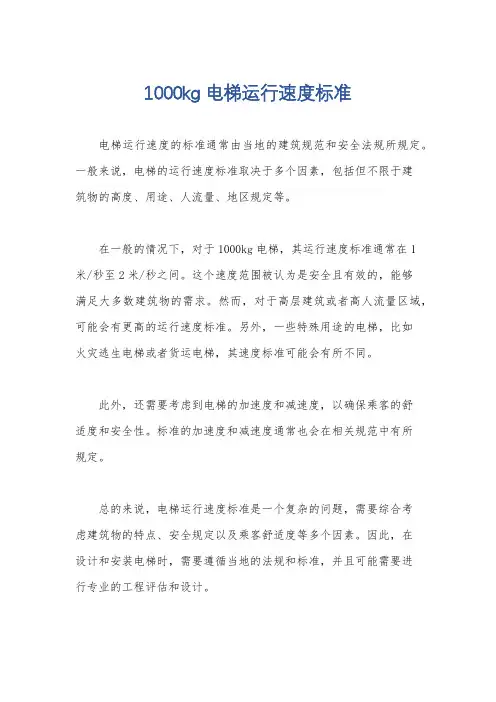

1000KG乘客电梯

1000kg电梯运行速度标准
电梯运行速度的标准通常由当地的建筑规范和安全法规所规定。

一般来说，电梯的运行速度标准取决于多个因素，包括但不限于建
筑物的高度、用途、人流量、地区规定等。

在一般的情况下，对于1000kg电梯，其运行速度标准通常在1
米/秒至2米/秒之间。

这个速度范围被认为是安全且有效的，能够
满足大多数建筑物的需求。

然而，对于高层建筑或者高人流量区域，可能会有更高的运行速度标准。

另外，一些特殊用途的电梯，比如
火灾逃生电梯或者货运电梯，其速度标准可能会有所不同。

此外，还需要考虑到电梯的加速度和减速度，以确保乘客的舒
适度和安全性。

标准的加速度和减速度通常也会在相关规范中有所
规定。

总的来说，电梯运行速度标准是一个复杂的问题，需要综合考
虑建筑物的特点、安全规定以及乘客舒适度等多个因素。

因此，在
设计和安装电梯时，需要遵循当地的法规和标准，并且可能需要进
行专业的工程评估和设计。

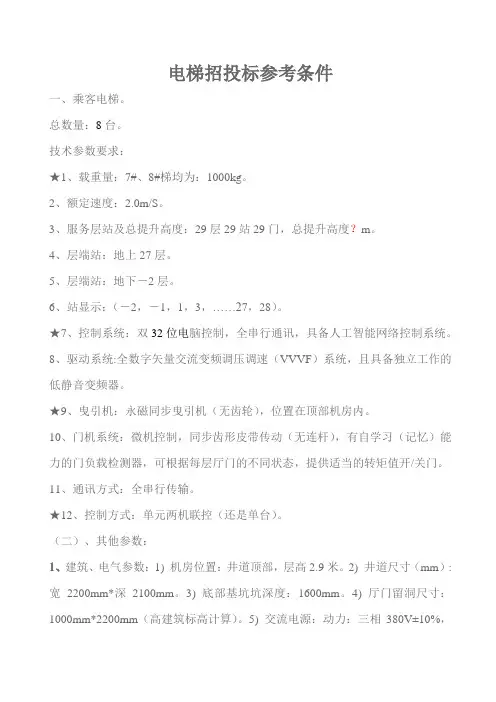

电梯招投标参考条件一、乘客电梯。

总数量：8台。

技术参数要求：★1、载重量：7#、8#梯均为：1000kg。

2、额定速度：2.0m/S。

3、服务层站及总提升高度：29层29站29门，总提升高度？m。

4、层端站：地上27层。

5、层端站：地下－2层。

6、站显示：（－2，－1，1，3，……27，28）。

★7、控制系统：双32位电脑控制，全串行通讯，具备人工智能网络控制系统。

8、驱动系统:全数字矢量交流变频调压调速（VVVF）系统，且具备独立工作的低静音变频器。

★9、曳引机：永磁同步曳引机（无齿轮），位置在顶部机房内。

10、门机系统：微机控制，同步齿形皮带传动（无连杆），有自学习（记忆）能力的门负载检测器，可根据每层厅门的不同状态，提供适当的转矩值开/关门。

11、通讯方式：全串行传输。

★12、控制方式：单元两机联控（还是单台）。

（二）、其他参数：1、建筑、电气参数：1) 机房位置：井道顶部，层高2.9米。

2) 井道尺寸（mm）:宽2200mm*深2100mm。

3) 底部基坑坑深度：1600mm。

4) 厅门留洞尺寸：1000mm*2200mm（高建筑标高计算）。

5) 交流电源：动力：三相380V±10%，50Hz±1Hz，照明：220V±10%，50Hz±1Hz。

6) 供电方式：三相五线制。

2、信号设备：1) 轿厢操作板及位置指示器：手指微动按钮及轿厢位置指示器，LED液晶显示屏、七段码显示（是否增加幼儿、残疾人操作板），面板为发纹不锈钢材料。

2) 厅站操作板及位置指示器：手指微动按钮及轿厢位置指示器LED 液晶显示屏、七段码显示，面板为发纹不锈钢材料。

1、轿厢设计：1) 开门宽度：800 （850）mm（宽）×2400 mm（高）。

2) 开门方式：自动中分门。

3) 轿厢尺寸：1600mm（宽）×1500mm（深。

）?4) 轿厢款式：轿壁、轿门采用发纹不绣钢板，配装一台吸顶通风扇，轿厢地面大理石。

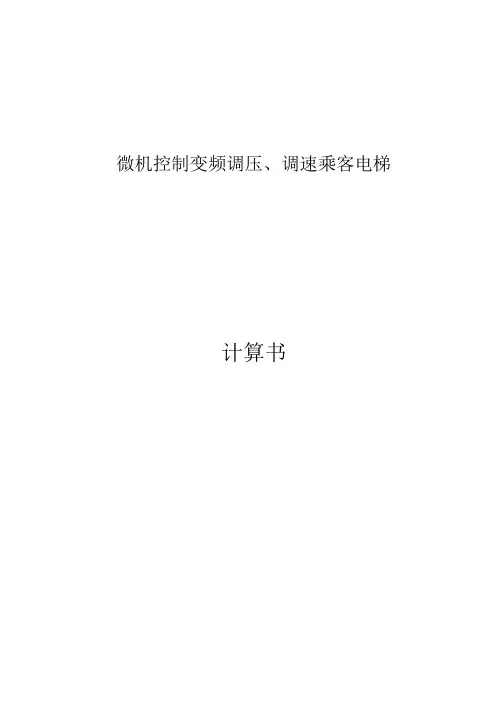

微机控制变频调压、调速乘客电梯计算书性能参数额定载荷……………………………………Q=1000kg,额定速度……………………………………V=1.6m/s,服务楼层数…………………………………20层,提升高度……………………………………60m,计算高度……………………………………65m,空载轿厢重量………………………………G1=1260kg,对重总重量…………………………………C p=1760kg计算项目一. 曳引机功率的计算 (2)二. 速度的计算 (2)三. 曳引条件的计算 (3)四. 曳引钢丝绳的选型计算 (5)五. 钢丝绳的比压计算 (6)六. 绳头组合计算 (7)七. 电梯导轨的选型计算 (8)八. 安全钳的计算 (10)九. 限速器的选型计算 (12)十. 缓冲器的选型计算 (13)十一. 轿厢架的强度计算 (14)一. 曳引机功率的计算电动机的功率可由下面公式求出：N=(1- K平)×Q×V/(102×η)式中，K平—平衡系数，取K平=0.5；Q—额定载荷；V—额定速度；η—机械总效率，对于有齿轮曳引机，钢丝绳绕法为1:1，取效率η=0.6；N=(1-0.5)×1000×1.6/(102×0.6)=13.07 (kw)故选用N=16.5kw的曳引机，曳引轮直径D=560mm。

二.速度的计算轿厢运行速度可由下面公式求出：V t=(π·D·n)/(1000·60·i1·i2)式中，D—曳引轮直径（节径），取D=560mm；n—电机转速，n=1450r/min；i1—齿轮减速比，i1=51:2；i2—曳引比，i2＝1。

V t=(π×560×1450)/(1000×60×25.5)=1.667(m/s)92%V=0.92×1.6=1.472(m/s)105%V=1.05×1.6=1.68(m/s)∴ 92%V < V t < 105%V，满足要求三.曳引条件的计算根据GB7588-95《电梯制造与安装安全规范》的规定，曳引机工作时，钢丝绳不致于打滑，应满足条件：T1/T2×C1×C2≤e fα式中，T1/T2—表示在载荷有125%额定载荷的轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的较大静拉力与较小静拉力之比；其中T1=G1+125%Q+G2 (轿厢一侧)式中，G1—空载轿厢重量（含电缆架、平衡链架），G1＝1260kg；G2—轿厢一侧钢丝绳重量（取65m长计算），G２＝5×65×0.586=190.45(kg)∴T1=1260+125%×1000+190.45=2700.45 (kg)T2=G1+K平Q+G3 (对重一侧)G3—对重侧平衡链的重量，应等于轿厢侧钢丝绳的重量减去井道电缆重量G4，(井道电缆采用2根24芯和1根36芯电缆，每根长25m)；G4=2×25×0.44+25×0.66=38.5 (kg)∴T2=1260+0.5×1000+190.45-38.5=1911.95 (kg)C1—与加速度、减速度及电梯特殊安装情况有关的系数；C1=(g+a)/(g-a)，按规定，当1m/s<V≤1.6m/s时，C1=1.2C2—由于磨损导致曳引机轮槽断面变化的影响系数；对于带切口半圆槽，C2=1；则 T1/T2×C1×C2=2700.45/1911.95×1.2×1=1.695e—自然对数的底；f—曳引绳在曳引轮槽中的当量磨擦系数；对于带切口半圆槽，f=4μ[1-sin(β/2)]/(π-β-sinβ)其中，β—为带切口半圆槽槽形切口角，取β=95°=1.66rad；μ—曳引绳与绳轮槽之间的磨擦系数，取μ=0.09；则 f=4×0.09×[1-sin(95°/2)]/(π-1.66-sin95°)=0.195α—钢丝绳在曳引轮上的包角，取α=160°=2.793rad。

TKJ1000/1.0-VF集选控制变频变压调速乘客电梯设计计算书苏州富士精工电梯有限公司二00九年三月目录一、主要技术参数二、曳引条件和比压计算三、悬挂绳安全系数的计算四、限速器绳的安全系数计算五、曳引电动机功率计算六、绳轮节圆直径与悬挂绳的公称直径比计算七、悬挂绳及其端接装置强度计算八、导轨计算九、导靴压应力校核十、轿厢计算十一、搁机大料的验算十二、安全部件的选用计算集选控制变频变压调速乘客电梯一、主要技术参数额定速度V＝1.0m/s额定载重量Q＝1000kg轿厢重量P＝1150kg对重重量W＝1610kg电动机转速n＝960r/min曳引轮直径D＝530mm减速机速比I=55：2曳引比i＝1:1悬挂绳直径d＝13mm悬挂绳单位长度质量 0.575 kg/m 悬挂绳根数 5根随行电缆单位长度质量 1.4kg/m 随行电缆根数 1根 轿相尺寸（宽×深） B×A ＝1600mm×1500 提升高度 H ＝9m 顶层高度OH=4500mm 底坑深度PP=1400mm二、 曳引条件和比压计算1、曳引力计算 曳引力的计算在GB7588－2003《电梯制造与安装安全规范》的附录M 中有如下公式规定：用于轿厢装载和紧急制动工况；用于轿厢滞留工况（对重压在缓冲器上，曳引机向上方向旋转）。

式中：f ——当量摩擦系数；α——钢丝绳在绳轮上的包角，rad ；α=168.8×180π=2.945T 1，T 2——曳引轮两侧曳引绳中的张力。

对于带切口的半圆槽，当量摩擦系数式中：β——下部切口角度值； γ——槽的角度值；μ—摩擦系数（装载工况时μ=0.1; 轿厢滞留工况时μ=0.2; ）紧急制动工况时 则○1轿厢装载工况 T 1/T 2的静态比值按照轿厢载有125％额定载荷在井道的不同位置时的最不利情况进行计算。

在载有125％额定载荷的轿厢位于最低层时为最不利情况，此时曳引轮两侧曳引绳中的张力分别为： T 1=（P ＋1.25Q ＋M SRcar ）g n T 2=（M cwt ＋M CRcwt ＋m DP ）g n式中：P ——空轿厢重量，kg; Q ——额定载重量，kg;M SRcar ——轿厢侧悬挂绳重量，kg ;M cwt ——对重重量，kg （平衡系数取0.46，则M cwt = P ＋0.46Q ）;g n ——标准重力加速度，m/s 2;m DP ——对重侧导向轮惯量J DP /R 2的折算质量和，kg; 则503.11623244013161040100025.1115021===++⨯+T Tαf T T e≥21αf T T e ≤21γβγβπβγμsin sin )sin (cos 422+----=f 085.01011.0==+v μ1876.01.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ装载f 1613.0085.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ制动f 3792.02.040sin 95sin )sin (cos 41804018095295240=⨯=+----πππ滞留f 带切口的半圆槽γβ轿厢装载和紧急制动工况vv P+Q T2?530T1m DP MSRcarM TravP+1.25QM cwtM SRcwte f 装载a =e 0.1896×2.945=1.7478>1.503即 T 1/T 2≥e fa符合轿厢装载工况计算。

电梯相关规定一、电梯的类别定义1、一类为运送乘客而设计的电梯2、二类主要为运送乘客同时亦可运送货物而设计的电梯3、三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯4、四类为运送通常有人伴随的货物而设计的电梯5、五类杂物电二、电梯主要参数1、额定载重量（KG）320，400，630，800，1000，1250，1600，2000，2500 2、额定速度（m/s）0.63，1.00，1.60，2.503、电梯类型按用途分类:乘客电梯、载货电梯、消防电梯、无机房电梯、小机房电梯、观光电梯、住宅电梯、医用电梯、汽车电梯、杂物电梯、液压电梯、防爆电梯、载货电梯等。

按速度分:低速梯(低于1.0米/秒)快速梯(1.0到2.0米/秒)高速梯(2.0到3.5米/秒)超高速梯(大于3.5米/秒)三、电梯尺寸1、电梯井道尺寸详见附件“电梯井道尺寸表”2、电梯门尺寸电梯门的标准尺寸与电梯的载重有关,住宅和商业电梯的标准都是一样。

一般情况:1000KG载重以下,标准开门尺寸:800*21001000KG载重,标准开门尺寸: 900*21001100KG~1600KG载重,标准开门尺寸:1100*2100当然,电梯门尺寸可以根据客户的要求,作非标处理,可加宽,加高3、酒店电梯厅尺寸1、在楼梯间入口处应设置防烟前室、开敞式阳台或凹廊等。

防烟前室可与消防电梯间前室合用;2、前室的使用面积:公共建筑不应小于6.0m2，居住建筑不应小于4.5m2;合用前室的使用面积:公共建筑、高层厂房以及高层仓库不应小于10.0m2，居住建筑不应小于6.0m2;3、疏散走道通向前室以及前室通向楼梯间的门应采用乙级防火门;4、除楼梯间门和前室门外，防烟楼梯间及其前室的内墙上不应开设其它门窗洞口(住宅的楼梯间前室除外);5、楼梯间的首层可将走道和门厅等包括在楼梯间前室内，形成扩大的防烟前室，但应采用乙级防火门等措施与其它走道和房间隔开。

住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。

四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500X1600轿厢需要对担架做局部改造,如下图所示:.八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000x19001000kg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300x19001350kg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600x20001600kg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。

结构深度在1500左右就行，后壁空着就行。

两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm 的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。

U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。

希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。

关于轿厢最大有效面积，GB7588-2003有明确的规定：一、乘客电梯和病床电梯的轿厢最大有效面积1 乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。

乘客电梯参数附表1.有机房电梯技术要求及参数：（一）产品名称：乘客电梯1.层站门：6/6/6/：数量：1台。

2.额定载重量：1000kg。

3.驱动方式：曳引式。

4.运行速度：不小于1.5m/s 。

5.控制方式：全集选控制，VVVF变频调压调速。

6.开门尺寸：净宽900mm×净高2100mm 。

7.开门方式：（VVVF）系统、中分。

8.电梯基坑尺寸：净宽2400mm×净深2500mm。

9.轿厢净尺寸：轿厢净尺寸：1600mm（宽）×1500mm（深）×2350（高）mm，底坑深度：≥1600mm 顶层高度：≥4200mm。

10.永磁同步曳引机和控制系统(必须是本厂生产的）：永磁同步主机和一体式控制的优质名牌产品。

11.操纵方式：有/无司机操纵。

12.动力电源：AC380V/50HZ ，三相五线制。

照明电源：AC220V/50HZ，单线三线制。

13.轿门材料：全发纹不锈钢。

14.轿壁材料：全发纹不锈钢，两侧镜面蚀刻，两侧两根扶手。

15.厅门材料：首层全发纹不锈钢，其余层门发纹不锈钢。

16.轿厢吊顶：豪华吊顶。

17.操纵箱和呼梯箱：发纹不锈钢面板、点阵显示。

18.消防装置：具备，有消防紧急返回1楼功能。

19.整机保质期一年，曳引机、变频器、主板保质期三年。

20.其他配置：带应急平层，远程监控自动报修系，五方对讲器、运行计数、报警电话、超载显示、应急照明、警铃、门光电保护、轿厢照明、风扇、厅外、轿内位置显示、超速保护。

（二）1.门洞封堵以及御货，就位，塔吊，运输费，安装费，泥辅配合费，验收费，取证费，调试费，全由电梯方自行处理。

电梯免费质保期壹年，质保金为10%。

2.门套：6层厅门门套由电梯方做大理石外包装。

3.井道四周用空心砖填充，如产生井道改造所用材料费，由电梯方负责。

4.机房爬梯由电梯方负责安装。

（三）驱动部分：1.驱动方式：曳引式（国内市场知名品牌）。

2.井道布置形式：（详见实物并制出电梯土建图）。

微机控制变频调压、调速乘客电梯计算书性能参数额定载荷……………………………………Q=1000kg,额定速度……………………………………V=1.0m/s,服务楼层数…………………………………15层,提升高度……………………………………45m,计算高度……………………………………50m,空载轿厢重量………………………………G1=1260kg,对重总重量…………………………………C p=1760kg计算项目一. 曳引机功率的计算 (2)二. 速度的计算 (2)三. 曳引条件的计算 (3)四. 曳引钢丝绳的选型计算 (5)五. 钢丝绳的比压计算 (6)六. 绳头组合计算 (7)七. 电梯导轨的选型计算 (8)八. 安全钳的计算 (10)九. 限速器的选型计算 (12)十. 缓冲器的选型计算 (13)十一. 轿厢架的强度计算 (14)一. 曳引机功率的计算电动机的功率可由下面公式求出：N=(1- K平)×Q×V/(102×η)式中，K平—平衡系数，取K平=0.5；Q—额定载荷；V—额定速度；η—机械总效率，对于有齿轮曳引机，钢丝绳绕法为1:1，取效率η=0.6；N=(1-0.5)×1000×1.0/(102×0.6)=8.17 (kw)故选用N=15kw的曳引机，曳引轮直径D=560mm。

二.速度的计算轿厢运行速度可由下面公式求出：V t=(π·D·n)/(1000·60·i1·i2)式中，D—曳引轮直径（节径），取D=560mm；n—电机转速，n=1450r/min；i1—齿轮减速比，i1=44:1；i2—曳引比，i2＝1。

V t=(π×560×1450)/(1000×60×44)=0.966(m/s)92%V=0.92×1.0=0.92(m/s)105%V=1.05×1.0=1.05(m/s)∴ 92%V < V t < 105%V，满足要求三.曳引条件的计算根据GB7588-95《电梯制造与安装安全规范》的规定，曳引机工作时，钢丝绳不致于打滑，应满足条件：T1/T2×C1×C2≤e fα式中，T1/T2—表示在载荷有125%额定载荷的轿厢位于最低层站及空载轿厢位于最高层站情况下，曳引轮两边曳引绳中的较大静拉力与较小静拉力之比；其中T1=G1+125%Q+G2 (轿厢一侧)式中，G1—空载轿厢重量（含电缆架、平衡链架），G1＝1260kg；G2—轿厢一侧钢丝绳重量（取50m长计算），G２＝5×50×0.586=146.5(kg)∴T1=1260+125%×1000+146.5=2656.5 (kg)T2=G1+K平Q+G3 (对重一侧)G3—对重侧平衡链的重量，应等于轿厢侧钢丝绳的重量减去井道电缆重量G4，(井道电缆采用2根24芯和1根36芯电缆，每根长25m)。

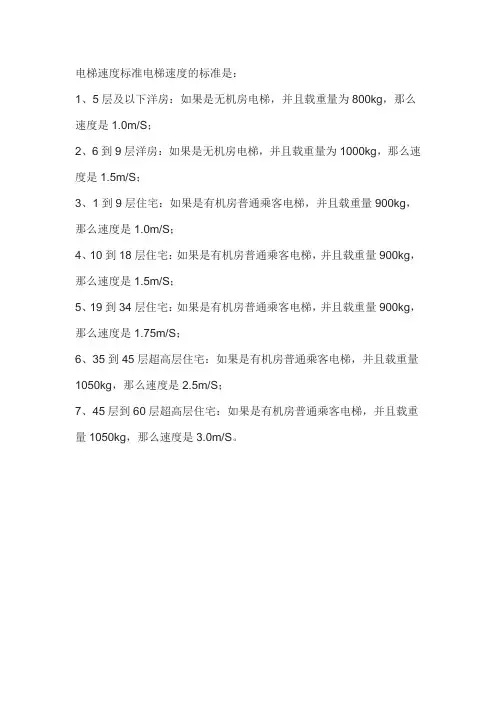

电梯速度标准电梯速度的标准是：
1、5层及以下洋房：如果是无机房电梯，并且载重量为800kg，那么速度是1.0m/S；
2、6到9层洋房：如果是无机房电梯，并且载重量为1000kg，那么速度是1.5m/S；
3、1到9层住宅：如果是有机房普通乘客电梯，并且载重量900kg，那么速度是1.0m/S；
4、10到18层住宅：如果是有机房普通乘客电梯，并且载重量900kg，那么速度是1.5m/S；
5、19到34层住宅：如果是有机房普通乘客电梯，并且载重量900kg，那么速度是1.75m/S；
6、35到45层超高层住宅：如果是有机房普通乘客电梯，并且载重量1050kg，那么速度是2.5m/S；
7、45层到60层超高层住宅：如果是有机房普通乘客电梯，并且载重量1050kg，那么速度是3.0m/S。

一．主要性能参数1．电梯型号：TKJ1000/2.5-JXW(VF)；2．额定载重量：Q＝1000kg（13人）；3．额定速度：V＝2.5m/s；4．拖动方式：交流变频调速(VF)；5．控制方式：集选(JX)；6．控制装置：微机板（PC）；7．最大层站数：8层5站；8．最大提升高度：H＝33m；9．平衡系数：φ＝0.5；10．绕绳比：i＝2:1；11．曳引包角：α＝315º＝5.5rad；12．系统机械效率：η＝1；13．钢丝绳根数及规格：n×φ=6×10；14．轿厢空载质量：P1=1500 Kg；15．对重质量：G=1950 Kg（平衡系数Φ＝0.45）。

二．主要部件配置1．曳引机：WYJD250-1000F6（导向轮直径D y=Φ400）；2．控制柜：TOTAL3000（集选控制变频调速）；3．轿厢：T070001.00(轿厢净面积1600×1500)；4．轿门系统：T090001.00（自动门机：TKP131-06）；5．轿门保护装置：光幕；6．层门系统：T100001.00（层门装置：TKP161-05）；7．层门闭锁装置：MKG161-01；8．限速器：XS18A 2.5m/s；11．安全钳：AQJ3000 2.5m/s；13．缓冲器：YH2/420 2.5m/s；14．绳头组合：φ10带巴氏合金；15．预张拉钢丝绳：9×19S＋9+7x1wRc-Φ10；16．电梯导轨：T90/B、T90/B。

三、曳引机选型计算：电梯传动系统如下图，曳引轮钢丝绳包角α＝315º。

T1=T1 .R=(P1+Q).R/2 =(1500+1000)×0.205/2=256.25Kg .m曳引轮对重侧输出转距：T2=T2 .R=G .R/2 =1950×0.205/2=199.88Kg .m电动机输出最大扭距：T=(T1-T2). 9.8 = (256.25-199.88)×9.8=552.43N .m∴所选电动机型号WYJD250-1000F6，额定转距为707 N .m，大于电动机输出最大扭距，满足要求。

人货电梯方案1. 引言在现代社会中，电梯已经成为人们日常生活中不可或缺的交通工具之一。

随着城市化进程的推进，住宅和商业楼宇的楼层不断增加，对于电梯的需求也日益增加。

除了传统的乘客电梯外，人货电梯逐渐受到关注。

人货电梯为楼宇提供了更灵活多样的物品运输解决方案，能够同时满足乘客和货物的运输需求。

本文将介绍人货电梯的设计方案，包括设计原理、结构特点以及安全措施等内容。

2. 设计原理人货电梯的设计原理基本上与传统的乘客电梯相似，都是通过电动机驱动升降装置实现垂直运输。

然而，人货电梯相对于传统电梯的特点在于其设计需要考虑到同时满足乘客和货物运输需求的情况。

2.1 大容量人货电梯的一个重要设计指标是其运载能力。

相对于传统电梯而言，人货电梯需要具备更高的承重能力，以满足货物的运输需求。

通常人货电梯的载重量级别可达到1000kg以上。

2.2 多入口为了满足同时运输人员和货物的需求，人货电梯通常具备多个入口，分为乘客入口和货物入口。

乘客入口通常位于电梯轿厢的一侧，而货物入口则位于另一侧或是电梯坑道。

这样可以实现人员和货物的分离，提高运输效率和安全性。

2.3 独立控制为了更好地控制人货电梯的运行，通常采用独立的控制系统。

该系统可以根据运输需求，控制乘客入口和货物入口的开启与关闭，确保乘客和货物在运输过程中的安全。

3. 结构特点人货电梯在结构上相对于传统电梯也有一些特点，主要是为了满足货物运输的需求。

3.1 长型轿厢相对于传统电梯的正方形或长方形轿厢，人货电梯通常具有更长的轿厢。

这样可以提供更大的运载空间，方便货物的装载和卸载。

3.2 轿门和货门人货电梯的乘客入口通常采用传统电梯的轿门设计，而货物入口则采用货门设计。

货门设计通常由门体和门框组成，门体可以根据不同货物的尺寸进行调整，以适应不同的运输需求。

3.3 固定和可移动扶手为了提供更好的乘客安全保护，人货电梯通常具备固定和可移动两种扶手。

固定扶手位于乘客入口处，提供乘客上下楼层时的支撑。

一、电梯的定义及主参数运行在至少两列垂电梯是服务于规定楼层的固定式升降设备。

它具有一个轿厢，°的刚性导轨之间。

轿厢尺寸与结构型式便于乘客出入或直的或倾斜角小于15 装卸货物。

电梯主参数：额定载重量（KG）1. m/s）2.额定速度（二、电梯的分类、TL）客货（两用）电梯（（乘客电梯（代号：TK）、载货电梯TH）、1.按用途分类：、观光电）TW）、船用电梯（TC）病床电梯（TB）、住宅电梯（TZ、杂物电梯（、其他电梯。

、车辆电梯（汽车用电梯）（TQ）梯（TG）按运行速度分类：2. 或更高的电梯，通常用于超高层建筑物内。

a超高速电梯：3-10m/s 层以上的建筑物内。

2-3m/s的电梯。

通常用在16b高速电梯（甲类梯）：的电梯。

通常用在10层以上的建筑物内。

c快速电梯（乙类梯）：＞1而≤2m/s 层以下的建筑物或客货1m/s及以下的电梯。

通常用在10d低速电梯（丙类梯）：两用电梯或货梯。

、直线Y）、交流电梯（J）、液压电梯（）3.按拖动方式分类：直流电梯（代号：Z 。

电机驱动电梯（高科技产品？）、））、信号控制电梯（XHAS4.按操纵控制方式分类：按钮控制电梯（代号：AZ、、梯群程、下（或上）集选控制电梯、并联控制电梯（BL））集选控制电梯（JX W）、梯群智能控制电梯、微机控制电梯（序控制电梯（QK）三、电梯的基本规格及型号拖动方式、db额定载重量、c额定速度、包括七个参数组成：1.a电梯的用途、g门的型式轿厢尺寸、e控制方式、f工作性运送能力、通过以上七个方面的参数基本可以确定一台电梯的服务对象、能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。

产品型号代号顺序如图：第一部分是类、组、型和该型代号。

．中间其左上方为电梯额定载重量，右下方为额定速度，第二部分是主参数代号，用斜线分开，均用阿拉伯数字表示。

第三部分是控制方式代号，用具有代表意义的大写汉语拼音字母表示。

2.电梯产品型号示例，2.5m/s额定载重量1000KG，额定速度a TKJ1000/2.5—JX：表示调速乘客电梯。

1 技术说明本计算书设计依据为GB7588-1995，GB10058-88，GB10060-93等标准。

本梯种基本参数如下：额定载重量：Q=1000kg额定运行速度：V0=2.0m/s曳引比：i1=1:1曳引轮直径：D=Φ620mm曳引机型号：YJ240B功率：N0=18.5kw转速：n=1440 r.p.m层站数：11层11站运行高度：h=38.5m轿厢外尺寸：A×B=1700×1690mm2轿厢内尺寸：a×b=1600×1500mm2轿厢自重：p=1200kg平衡系数：k=0.5曳引减速机速比：i1=49/2对重质量： w = 1700kg传动总效率：Ση=0.6曳引轮包角：α=160º钢丝绳直径：d = Φ12 mm上下导靴间距：H = 3500 mm导轨面距：B0 = 1720 mm导轨支架间距：L = 2500 mm2 传动分析2.1 曳引电机功率计算曳引电动机功率应等于或大于： η∑-=102)1(QVK N式中平衡系数K = 0.5额定载荷Q=1000kg额定运行速度：V = 2.0 m/s传动总效率： 6.0　=∑η将上述数据公式：()KW N 34.166.01020.210005.01=⨯⨯⨯-= 2.2 曳引机选型选用常熟通润电梯曳引机厂有限公司生产的交流调速曳引机其型号YJ240B 减速机的减速比i 2=49/2，电机功率 N 0=18.5KW >N=16.34 ，满足功率要求。

2.3 曳引条件的验算曳引条件必须满足欧拉公式： αf e C C T T ≤⨯⨯2121 T 1/T 2：曳引轮两边钢丝绳张力比C 1=1.25C 2=1YJ240B 型曳引机，其曳引轮绳槽为半圆切口槽型，槽型夹角β=100º,α=160°ββπβμsin 2sin 14--⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-=f 其中f 为曳引绳在绳槽中的当量摩擦系数，μ为钢丝绳与铸铁的摩擦系数，μ=0.0920471.0=f()771203924.1718.2160180/20471.0==⨯ παf e工况1：载有125％额定载荷的轿厢位于最低层站,曳引轮两边曳引绳中的较大静拉力与较小静拉力之比。

1 技术说明本计算书设计依据为GB7588-1995，GB10058-88，GB10060-93等标准。

本梯种基本参数如下：额定载重量：Q=1000kg额定运行速度：V0=2.0m/s曳引比：i1=1:1曳引轮直径：D=Φ620mm曳引机型号：YJ240B功率：N0=18.5kw转速：n=1440 r.p.m层站数：11层11站运行高度：h=38.5m轿厢外尺寸：A×B=1700×1690mm2轿厢内尺寸：a×b=1600×1500mm2轿厢自重：p=1200kg平衡系数：k=0.5曳引减速机速比：i1=49/2对重质量： w = 1700kg传动总效率：Ση=0.6曳引轮包角：α=160º钢丝绳直径：d = Φ12 mm上下导靴间距：H = 3500 mm导轨面距：B0 = 1720 mm导轨支架间距：L = 2500 mm2 传动分析2.1 曳引电机功率计算曳引电动机功率应等于或大于： η∑-=102)1(QVK N式中平衡系数K = 0.5额定载荷Q=1000kg额定运行速度：V = 2.0 m/s传动总效率： 6.0　=∑η将上述数据公式：()KW N 34.166.01020.210005.01=⨯⨯⨯-= 2.2 曳引机选型选用常熟通润电梯曳引机厂有限公司生产的交流调速曳引机其型号YJ240B 减速机的减速比i 2=49/2，电机功率 N 0=18.5KW >N=16.34 ，满足功率要求。

2.3 曳引条件的验算曳引条件必须满足欧拉公式： αf e C C T T ≤⨯⨯2121 T 1/T 2：曳引轮两边钢丝绳张力比C 1=1.25C 2=1YJ240B 型曳引机，其曳引轮绳槽为半圆切口槽型，槽型夹角β=100º,α=160°ββπβμsin 2sin 14--⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-=f 其中f 为曳引绳在绳槽中的当量摩擦系数，μ为钢丝绳与铸铁的摩擦系数，μ=0.0920471.0=f()771203924.1718.2160180/20471.0==⨯ παf e工况1：载有125％额定载荷的轿厢位于最低层站,曳引轮两边曳引绳中的较大静拉力与较小静拉力之比。
