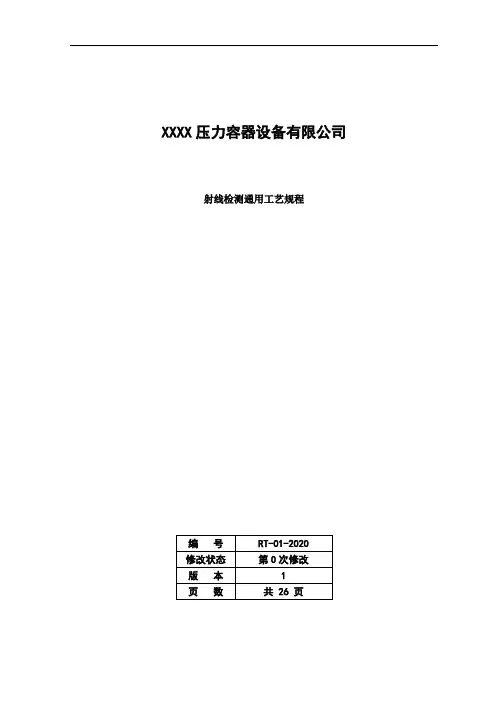

XXXX压力容器设备有限公司射线检测通用工艺规程1 适用范围1.1 适用于承压设备的制造、安装、在用检测中对接焊接接头的X射线检测。
用于制作焊接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金。
1.2 承压设备其他金属材料、支承件和结构件的焊接接头的射线检测也可参照使用。
2 编制依据NB/T 47013.1-2015《承压设备无损检测》第1部分：通用要求NB/T 47013.2-2015《承压设备无损检测》第2部分：射线检测3 一般要求3.1 射线检测人员3.1.1 从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证和无损检测人员资格证书。
3.1.2 射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0）,测试方法应符合GB 11533的规定。
从事评片的人员应每年检查一次视力。
3.2 射线胶片3.2.1 胶片系统按照GB/T 19348.1分为六类，即C1、C2、C3、C4、C5和C6类。
Cl 为最高类别，C6为最低类别，胶片系统的特性指标见NB/T 47013.2附录B。
3.2.2 胶片处理方法、设备和化学药剂可按照GB/T 19384.2的规定，用胶片制造商提供的预先曝光胶片测试片进行测试和控制。
3.2.3 不使用超过胶片制造商规定的使用期限的胶片。
胶片按制造商推荐的温度和湿度条件予以保存，并避免受任何电离辐射的照射。
3.3 观片灯观片灯的主要性能符合GB/T 19802的有关规定，最大亮度能满足评片的要求。
3.4 黑度计3.4.1 黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。
3.4.2 黑度计至少每6个月校验一次。
校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。
3.5 增感屏3.5.1 X射线照相能量在500KV以下时选用增感屏的材料应是铅屏。

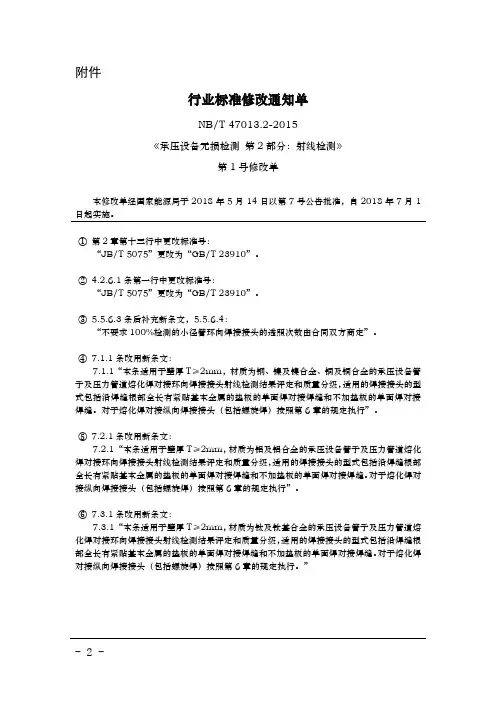

附件行业标准修改通知单NB/T 47013.2-2015《承压设备无损检测第2部分：射线检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
①第2章第十三行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
②4.2.6.1条第一行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
③5.5.6.3条后补充新条文，5.5.6.4：“不要求100%检测的小径管环向焊接接头的透照次数由合同双方商定”。
④7.1.1条改用新条文：7.1.1“本条适用于壁厚T≥2mm，材质为钢、镍及镍合金、铜及铜合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑤7.2.1条改用新条文：7.2.1“本条适用于壁厚T≥2mm，材质为铝及铝合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑥7.3.1条改用新条文：7.3.1“本条适用于壁厚T≥2mm，材质为钛及钛基合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行。
”行业标准修改通知单NB/T 47013.3-2015《承压设备无损检测第3部分：超声检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。

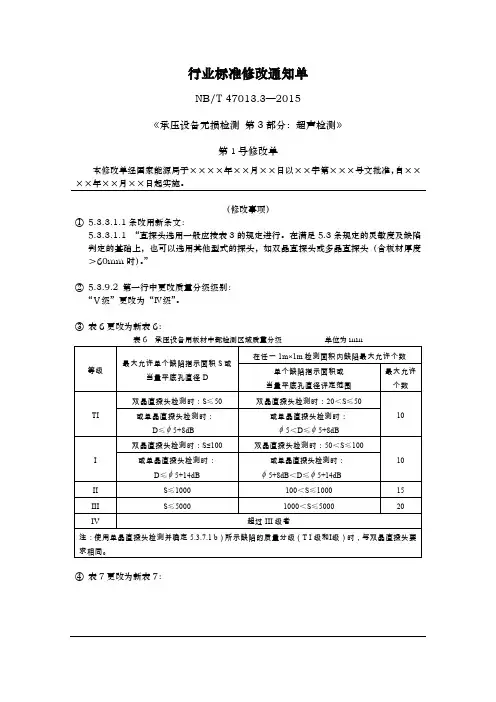

行业标准修改通知单NB/T 47013.3—2015《承压设备无损检测第3部分：超声检测》第1号修改单本修改单经国家能源局于××××年××月××日以××字第×××号文批准，自××××年××月××日起实施。
（修改事项）①5.3.3.1.1条改用新条文：5.3.3.1.1 “直探头选用一般应按表3的规定进行。
在满足5.3条规定的灵敏度及缺陷判定的基础上，也可以选用其他型式的探头，如双晶直探头或多晶直探头（含板材厚度＞60mm时）。
”②5.3.9.2 第一行中更改质量分级级别：“Ⅴ级”更改为“Ⅳ级”。
③表6更改为新表6：表6 承压设备用板材中部检测区域质量分级单位为mm④表7更改为新表7：表7 承压设备用板材边缘或剖口预定线两侧检测区域质量分级单位为mm⑤将5.6.4.1条文中的“轴向”二字删除。
⑥将5.6.4.2条文中的“轴向”二字删除。
⑦8.4.6.2.3.1 b)条改用新条文：8.4.6.2.3.1 b) “工件厚度t＞15mm时，缺陷指示长度应大于等于t/2或15mm（取大者,但最大为30mm）。
”⑧附录J的表J.1更改为新表J.1：表J.1RB-L系列对比试块尺寸（推荐）单位为mm⑨附录J的图J.1更改为新图J.1：a）RB-L-Ⅰ试块b）RB-L-Ⅱ试块c）RB-L-Ⅲ试块d）RB-L-Ⅳ试块e）RB-L-Ⅴ试块图J.1 RB-L系列对比试块示意图（推荐）⑩K.2.1条改用新条文：K.2.1 “对比试块RB-C的形状和尺寸见图K.1。
为方便试块加工和灵敏度调节，也可使用如表K.1和图K.2的试块。
”○11附录K的图K.1后补充表K.1和图K.2。
表K.1RB-C系列对比试块尺寸（推荐）单位为mma）RB-C-Ⅰ试块b）RB-C-Ⅱ试块c）RB-C-Ⅲ试块d）RB-C-Ⅳ试块e）RB-C-Ⅴ试块图K.2 RB-C系列对比试块示意图（推荐）○12附录K的表K.1序号更改为表K.2。

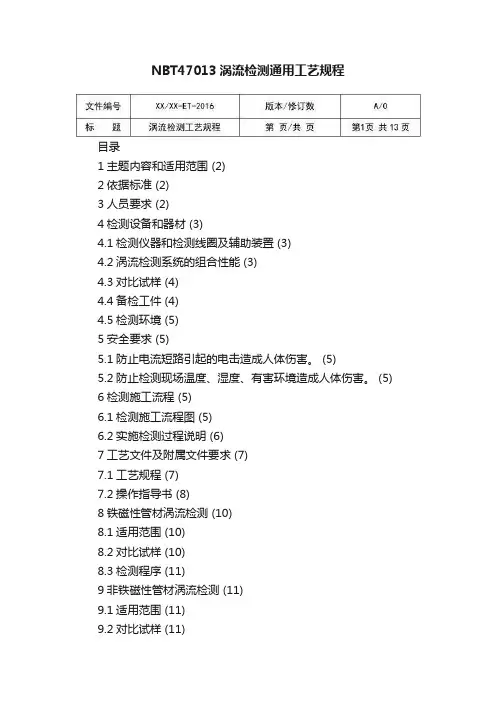

NBT47013涡流检测通用工艺规程目录1主题内容和适用范围 (2)2依据标准 (2)3人员要求 (2)4检测设备和器材 (3)4.1检测仪器和检测线圈及辅助装置 (3)4.2涡流检测系统的组合性能 (3)4.3对比试样 (4)4.4备检工件 (4)4.5检测环境 (5)5安全要求 (5)5.1防止电流短路引起的电击造成人体伤害。
(5)5.2防止检测现场温度、湿度、有害环境造成人体伤害。
(5) 6检测施工流程 (5)6.1检测施工流程图 (5)6.2实施检测过程说明 (6)7工艺文件及附属文件要求 (7)7.1工艺规程 (7)7.2操作指导书 (8)8铁磁性管材涡流检测 (10)8.1适用范围 (10)8.2对比试样 (10)8.3检测程序 (11)9非铁磁性管材涡流检测 (11)9.1适用范围 (11)9.2对比试样 (11)9.3检测设备 (13)9.4检测程序 (13)涡流检测工艺规程1主题内容和适用范围1.1本规程规定了涡流检测人员资格、仪器、探头、对比试样、检测范围、检测方法和质量分级等。
1.2本规程依据NB/T47013.6的要求编写，采用EEC35++型涡流检测仪器，满足引用标准中相关标准、规范的要求。
适用于在制和在用承压设备用导电金属材料管材、零部件、焊接接头表面及近表面缺陷的涡流测量方法，适用于金属基体表面覆盖层厚度的磁性法和涡流法检测。
1.3本规程与工程所要求执行的有关标准、规范、施工技术文件有抵触时，应以有关标准、规范、施工技术文件为准。
2依据标准2.1 TSG Z8001 特种设备无损检测人员考核规则2.2 GB/T5126 铝及铝合金冷拉薄壁管材涡流探伤方法2.3 GB/T5248 铜及铜合金无缝管涡流探伤方法2.4 GB/T7735 钢管涡流探伤检验方法2.5 GB/T12406.6 无损检测术语涡流检测2.6 GB/T12969.2 钛及钛合金管材涡流探伤方法2.7 NB/T47013.1 承压设备无损检测第1部分：通用部分2.8 NB/T47013.6 承压设备无损检测第6部分：涡流检测以上文件以其当前有效版本为准，其最新版本也适用于本工艺规程。
附件行业标准修改通知单NB/T 47013.2-2015《承压设备无损检测第2部分：射线检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
①第2章第十三行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
②4.2.6.1条第一行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
③5.5.6.3条后补充新条文，5.5.6.4：“不要求100%检测的小径管环向焊接接头的透照次数由合同双方商定”。
④7.1.1条改用新条文：7.1.1“本条适用于壁厚T≥2mm，材质为钢、镍及镍合金、铜及铜合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑤7.2.1条改用新条文：7.2.1“本条适用于壁厚T≥2mm，材质为铝及铝合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑥7.3.1条改用新条文：7.3.1“本条适用于壁厚T≥2mm，材质为钛及钛基合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行。
”行业标准修改通知单NB/T 47013.3-2015《承压设备无损检测第3部分：超声检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
04渗透检测通用工艺规程NB T470131 适用范围1.1 本部分规定了承压设备的液体渗透检测方法和质量分级。
1.2 本部分适用于非多孔性金属材料制承压设备在制造、安装及使用中产生的表面开口缺陷的检测。
2 编制依据NB/T 47013.1—2015《承压设备无损检测》第1部分通用要求NB/T 47013.5—2015《承压设备无损检测》第5部分渗透检测3 一般要求3.1 渗透检测人员3.1.1 从事承压设备渗透检测的人员，应按照国家特种设备无损检测人员考核的相关规定取得相应无损检测人员资格。
3.1.2 渗透检测人员的未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0,测试方法应符合GB 11533的规定，且应一年检查一次，不得有色盲。
3.2 检测设备和器材3.2.1 渗透检测剂渗透检测剂包括渗透剂、乳化剂、清洗剂和显像剂。
3.2.1.1 渗透剂的质量应满足下列要求:a) 在每一批新的合格散装渗透剂中应取出5OOmL贮藏在玻璃容器中保存起来，作为校验基准；b) 渗透剂应装在密封容器中，放在温度为10℃～50℃的暗处保存，并应避免阳光照射。
各种渗透剂的相对密度应根据制造厂说明书的规定采用相对密度计进行校验，并应保持相对密度不变；c) 散装渗透剂的浓度应根据制造厂说明书规定进行校验。
校验方法是将l0mL待校验的渗透剂和基准渗透剂分别注人到盛有90mL无色煤油或其他惰性溶剂的量筒中，搅拌均匀。
然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较，如果被校验的渗透剂与基准渗透剂的颜色浓度差超过20%时，应为不合格；d) 对正在使用的渗透剂进行外观检验，如发现有明显的混浊或沉淀物、变色或难以清洗，应予以报废；e) 各种渗透剂用试块与基准渗透剂进行性能对比试验，当被检渗透剂显示缺陷的能力低于基准渗透剂时，应予以报废；f) 荧光渗透剂的荧光亮度不得低于基准渗透剂荧光亮度的75%。
试验方法应按JB/T 7523中的有关规定执行。
- 1 -附件行业标准修改通知单NB/T 47013.2-2015《承压设备无损检测第2部分：射线检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
①第2章第十三行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
②4.2.6.1条第一行中更改标准号：“JB/T 5075”更改为“GB/T 23910”。
③5.5.6.3条后补充新条文，5.5.6.4：“不要求100%检测的小径管环向焊接接头的透照次数由合同双方商定”。
④7.1.1条改用新条文：7.1.1“本条适用于壁厚T≥2mm，材质为钢、镍及镍合金、铜及铜合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑤7.2.1条改用新条文：7.2.1“本条适用于壁厚T≥2mm，材质为铝及铝合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行”。
⑥7.3.1条改用新条文：7.3.1“本条适用于壁厚T≥2mm，材质为钛及钛基合金的承压设备管子及压力管道熔化焊对接环向焊接接头射线检测结果评定和质量分级，适用的焊接接头的型式包括沿焊缝根部全长有紧贴基本金属的垫板的单面焊对接焊缝和不加垫板的单面焊对接焊缝。
对于熔化焊对接纵向焊接接头（包括螺旋焊）按照第6章的规定执行。
”- 2 -行业标准修改通知单NB/T 47013.3-2015《承压设备无损检测第3部分：超声检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
①5.3.3.1.1条改用新条文：5.3.3.1.1 “直探头选用一般应按表3的规定进行。
在满足5.3条规定的灵敏度及缺陷判定的基础上，也可以选用其他型式的探头，如双晶直探头或多晶直探头（含板材厚度＞60mm时）。
”②5.3.9.2 第一行中更改质量分级级别：“Ⅴ级”更改为“Ⅳ级”。
③表6更改为新表6：新表6 承压设备用板材中部检测区域质量分级④表7更改为新表7：- 3 -新表7 承压设备用板材边缘或剖口预定线两侧检测区域质量分级⑤将5.6.4.1条中的“轴向”二字删除。
⑥将5.6.4.2条中的“轴向”二字删除。
⑦8.4.6.2.3.1 b)条改用新条文：8.4.6.2.3.1 b)“工件厚度t＞15mm时，缺陷指示长度应大于等于t/2或15mm（取大者,但最大为30mm）。
”⑧附录J的表J.1更改为新表J.1：新表J.1RB-L系列对比试块尺寸（推荐）单位为mm⑨附录J的图J.1更改为新图J.1：- 4 -a）RB-L-1试块b）RB-L-2试块c）RB-L-3试块- 5 -d）RB-L-4试块e）RB-L-5试块新图J.1 RB-L系列对比试块示意图（推荐）⑩K.2.1条改用新条文：K.2.1 “对比试块RB-C的形状和尺寸见图K.1。
为方便试块加工和灵敏度调节，也可使用如表K.1和图K.2的试块。
”○11附录K的图K.1后补充表K.1和图K.2。
- 6 -表K.1RB-C系列对比试块尺寸（推荐）单位为mm RB-C编号工件厚度t试块厚度T横孔深度位置横孔直径RB-C-1 ≥6~108 4 φ2.0 RB-C-2 ＞10~16 14 4、10 φ2.0 RB-C-3 ＞16~24 20 5、10、15 φ2.0 RB-C-4 ＞24~36 30 5、10、20、25 φ2.0 RB-C-5 ＞36~50 45 5、10、20、30、40 φ2.0注：工件厚度t大于50mm时，试块宽度应满足6.3.10.1的要求，横孔深度位置最小可为10mm，深度间隔不超过20mm，试块厚度与工件厚度之差不超过工件厚度的20%。
a）RB-C-1试块b）RB-C-2试块- 7 -c）RB-C-3试块d）RB-C-4试块e）RB-C-5试块图K.2 RB-C系列对比试块示意图（推荐）○12附录K的表K.1序号更改为表K.2。
- 8 -○13K.3.2条改用新条文：K.3.2“探头折射角（K值）的选择见表25，探头标称频率可按表K.2选择。
”○14K.5.1条改用新条文：K.5.1“检测面的选择按表K.2进行。
”- 9 -行业标准修改通知单NB/T 47013.11-2015《承压设备无损检测第11部分：X射线数字成像检测》第1号修改单本修改单经国家能源局于2018年5月14日以第7号公告批准，自2018年7月1日起实施。
①第2章“GB/T 23903 射线图像分辨力测试计”后补充新条文：“GB/T 26592 无损检测仪器工业X射线探伤机性能测试方法GB/T 26594 无损检测仪器工业用X射线管性能测试方法”第2章“NB/T47013.2 承压设备无损检测第2部分：射线检测”后补充新条文：“JB/T 11608 无损检测仪器工业用X射线探伤装置”②4.1.1条中更改用语：“并取得《放射工作人员证》”更改为“并按照有关法规的要求取得相应证书”。
③4.2条中更改用语：“检测系统”更改为“检测系统与器材”。
④4.2.1.2条后补充新条文，4.2.1.3 ：“采用的X射线机，其性能指标应满足JB/T11608的规定，使用性能测试条件及测试方法参考GB/T26594 和GB/T26592的规定。
”⑤4.2.2.4 条改用新条文：4.2.2.4“坏像素要求：面阵列探测器3×3像素区域中，相邻坏像素不得超过3个；成行（成列）坏像素不得超过3个，且不得位于距离中心位置200像素以内；成像区域内坏像素不超过总像素的1%。
线阵列探测器中，相邻的坏像素不允许超过2个。
探测器系统供应商应提供出厂坏像素表和坏像素校正方法。
”⑥在4.2.2.5后补充新条文，4.2.2.6和4.2.2.7：“4.2.2.6探测器系统性能指标如：坏像素、对比灵敏度、分辨率、信噪比、线性范围、厚度宽容度、残影等，其测试条件及测试方法按相应国家或行业标准的规定执行。
”“4.2.2.7探测器系统质量合格证中至少应给出探测器类型、转换屏参数（如有）、像素尺寸、成像面积、射线能量适用范围、量子转换效率、填充因子、采集帧频等技术参数。
”⑦4.2.4.6条中更改用语：“根据评定结果”更改为“自动”。
- 10 -⑧4.2.6条改用新条文：4.2.6 “像质计4.2.6.1本部分采用的像质计包括线型像质计和双线型像质计。
4.2.6.2线型像质计的型号和规格应符合GB/T 23901.1的规定，双线型像质计的型号和规格应符合GB/T 23901.5的规定。
”⑨4.2.6条后补充新条文，4.2.7、4.2.8：“4.2.7检测系统使用性能应结合被检工件和本部分要求，根据检测系统各部分性能指标选择合适的检测设备和器材，并提供满足上述设备和器材性能指标及系统软件功能的测试证明文件。
检测系统的使用性能应满足本部分规定的图像质量要求。
”“4.2.8校准或运行核查4.2.8.1 每年至少对探测器系统性能中的坏像素、线性范围、信噪比、厚度宽容度、残影等进行1次校准并记录。
4.2.8.2 每年至少应对使用中的曝光曲线进行1次核查。
当射线机重要部件更换或经过修理后，应重新制作曝光曲线。
4.2.8.3 每3个月至少对探测器坏像素进行1次核查，并记录和校正。
4.2.8.4 存在如下情况应进行系统分辨率核查并记录，核查方法按附录A执行。
a）检测系统有改变时；b）正常使用条件下，每3个月应至少核查一次；c）在系统停止使用一个月后重新使用时。
”⑩5.4.1.2条后补充新条文，5.4.1.3：“由于结构原因不能按照5.4.1.1或5.4.1.2规定的间隔角度进行多次透照时，经合同双方商定，可不再强制限制5.4.1.1或5.4.1.2规定的间隔角度，但应采取有效措施尽量扩大缺陷可检出范围，并保证图像评定范围内信噪比、灵敏度和分辨率满足要求，并在检测报告中对有关情况进行说明。
”○11 5.4.2条改用新条文：5.4.2“不要求100%检测的小径管环向焊接接头的透照次数由合同双方商定，并保存相关记录。
○12将6.1.1.3条中的“线型像质计的型号和规格应符合GB/T 23901.1的规定”删除。
○13将6.1.1.4条中的“双线型像质计的型号和规格应符合GB/T 23901.5的规定”删除。
○14 6.1.2.1.2条中更改用语：“双壁单影透照时”更改为“双壁单影或双壁双影透照时”○15 6.1.3.1条改用新条文：6.1.3.1“双线型像质计应放在射线机侧。
当采用双壁单影透照方式时，可放在探测器侧。
”○16 6.1.3.2.1条中更改用语：- 11 -“被检测区长度的1/4左右位置”更改为“靠近被检焊缝”。
○17在6.1.4.2条句尾补充“对于小径管双壁双影透照方式，透照厚度应取管子直径。
”○18在6.1.4.3条句尾补充:“注：对于使用裂纹敏感性材料或标准抗拉强度下限值Rｍ≥540MPa高强度材料进行检测时，不得采取补偿。
”○19 6.2.5.2条第一行中更改用语：“透照规格”更改为“透照参数”。
○20在A.5.1 a）条句尾补充：“在条件受限情况下，可适当减小F，但应保证检测系统的几何不清晰度不大于探测器像素尺寸的5%。
”○21在A.5.2后补充新条文，A.6：“系统分辨率应满足表4或表5的要求，用于小径管双壁双影透照方式检测时，表中透照厚度应取2倍管子壁厚。
”○22 D.1中第5行中更改用语：“P—探测器像素大小（μm）”更改为：“P—分辨力（μm）；注：测量系统归一化信噪比时，P为系统分辨力；测量图像归一化信噪比时，P为图像分辨力”。
○23 D.2条改用新条文：D.2“信噪比测量是指在均匀区域（图像信噪比指热影响区或焊缝附近的母材、无缺陷处），取面积不小于20像素×55像素的矩形区，计算此区域的均值和标准差，按照信噪比定义得到测量信噪比SNRm。
”- 12 -。
