标题：abb全系列继电器

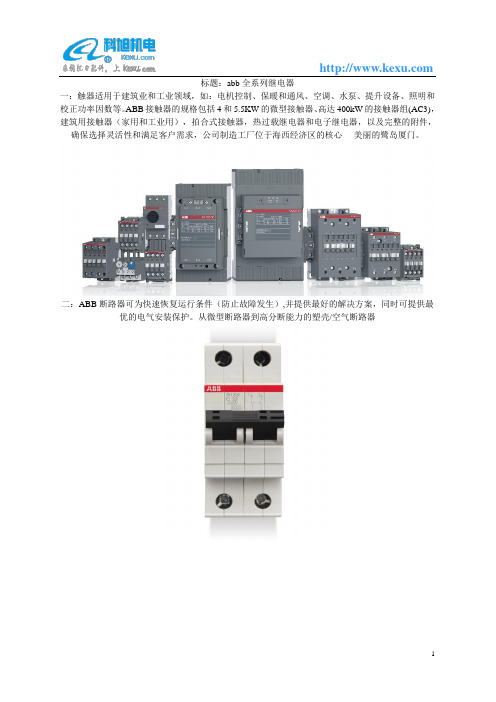

一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

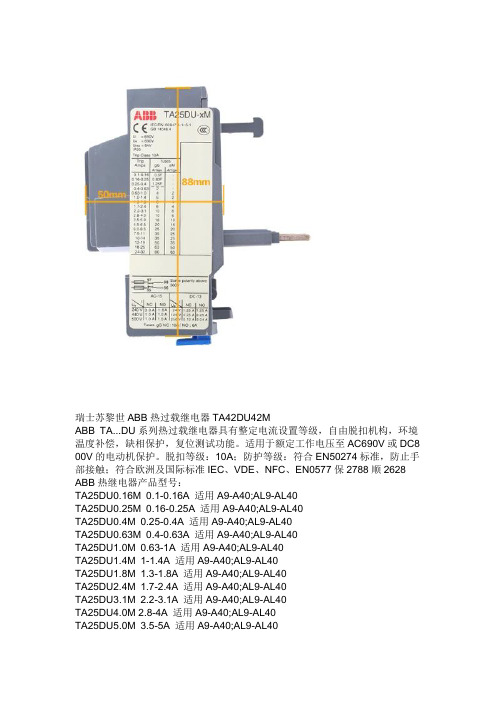

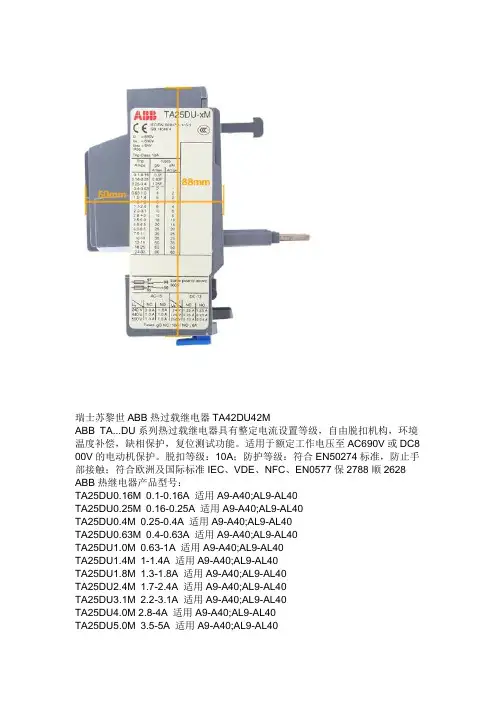

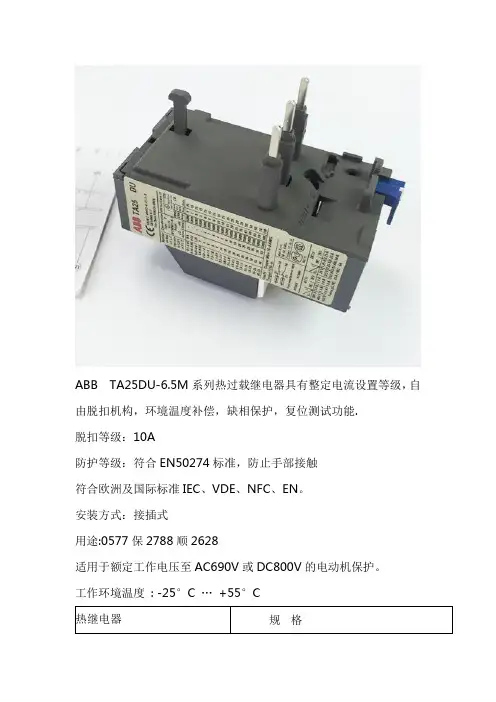

瑞士苏黎世ABB热过载继电器TA42DU42MABB TA...DU系列热过载继电器具有整定电流设置等级，自由脱扣机构，环境温度补偿，缺相保护，复位测试功能。
适用于额定工作电压至AC690V或DC8 00V的电动机保护。
脱扣等级：10A；防护等级：符合EN50274标准，防止手部接触；符合欧洲及国际标准IEC、VDE、NFC、EN0577保2788顺2628 ABB热继电器产品型号：TA25DU0.16M 0.1-0.16A 适用A9-A40;AL9-AL40TA25DU0.25M 0.16-0.25A 适用A9-A40;AL9-AL40TA25DU0.4M 0.25-0.4A 适用A9-A40;AL9-AL40TA25DU0.63M 0.4-0.63A 适用A9-A40;AL9-AL40TA25DU1.0M 0.63-1A 适用A9-A40;AL9-AL40TA25DU1.4M 1-1.4A 适用A9-A40;AL9-AL40TA25DU1.8M 1.3-1.8A 适用A9-A40;AL9-AL40TA25DU2.4M 1.7-2.4A 适用A9-A40;AL9-AL40TA25DU3.1M 2.2-3.1A 适用A9-A40;AL9-AL40TA25DU4.0M 2.8-4A 适用A9-A40;AL9-AL40TA25DU5.0M 3.5-5A 适用A9-A40;AL9-AL40TA25DU8.5M 6-8.5A 适用A9-A40;AL9-AL40TA25DU11M 7.5-11A 适用A9-A40;AL9-AL40TA25DU14M 10-14A 适用A9-A40;AL9-AL40TA25DU19M 13-19A 适用A9-A40;AL9-AL40TA25DU25M 18-25A 适用A9-A40;AL9-AL40TA25DU32Ｍ24-32A 适用A9-A40;AL9-AL40TA42DU25M 18-25A 适用A30A40;AL9-AL40TA42DU32Ｍ22-32A 适用A30A40;AL9-AL40TA42DU42Ｍ29-42A 适用A30A40;AL9-AL40TA75DU32Ｍ22-32A 适用A50-A75;AE50-AE75 TA75DU42Ｍ29-42A 适用A50-A75;AE50-AE75 TA75DU52Ｍ36-52A 适用A50-A75;AE50-AE75 TA75DU63Ｍ45-63A 适用A50-A75;AE50-AE75 TA75DU80Ｍ60-80A 适用A50-A75;AE50-AE75 TA110DU90 65-90A 适用A95A110;AF95AF110 TA110DU110 80-110A 适用A95A110;AF95AF110 TA200DU110 80-110A 适用A145A185TA200DU135 100-135A 适用A145A185TA200DU150 110-150A 适用A145A185TA200DU175 130-175A 适用A145A185TA200DU200 150-200A 适用A145A185TA450DU185 130-185A 适用A210A260A300TA450DU235 165-235A 适用A210A260A300TA450DU310 220-310A 适用A210A260A300TA900DU375 265-375A 适用AF400-750TA900DU500 355-500A 适用AF400-750TA900DU650 465-650A 适用AF400-750TA900DU850 610-850A 适用AF400-750。

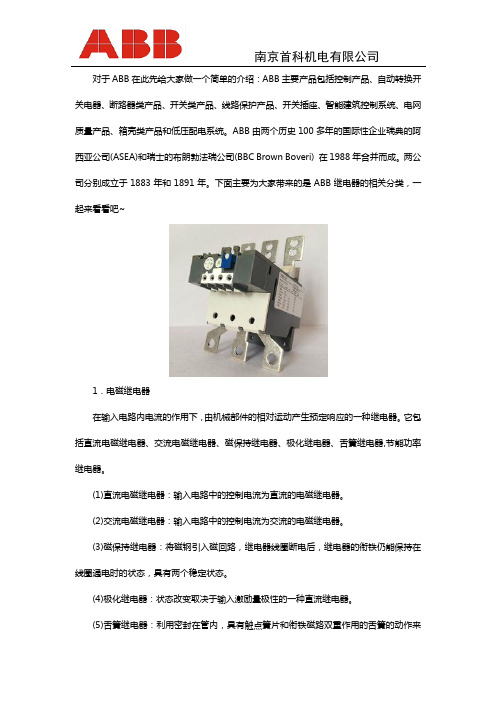

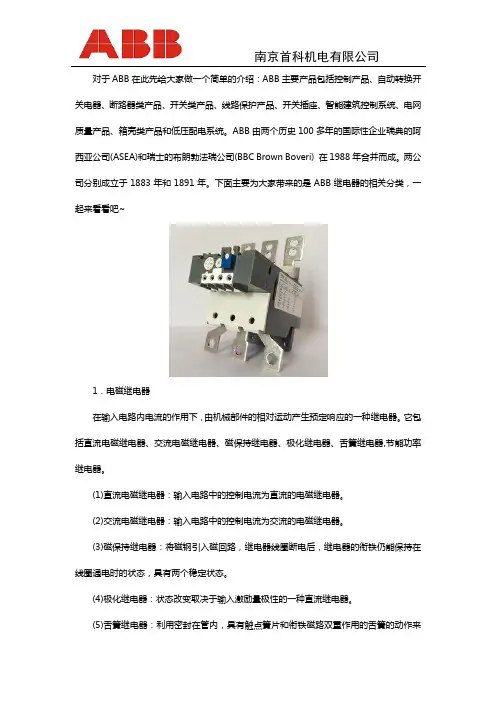

对于ABB在此先给大家做一个简单的介绍：ABB主要产品包括控制产品、自动转换开关电器、断路器类产品、开关类产品、线路保护产品、开关插座、智能建筑控制系统、电网质量产品、箱壳类产品和低压配电系统。
ABB由两个历史100多年的国际性企业瑞典的阿西亚公司(ASEA)和瑞士的布朗勃法瑞公司(BBC Brown Boveri) 在1988年合并而成。
两公司分别成立于1883年和1891年。
下面主要为大家带来的是ABB继电器的相关分类，一起来看看吧~1．电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。
(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。
(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。
(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器，但它的电流大(一般30-100A)，体积小，节电功能。
2.固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3.时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4.温度继电器当外界温度达到规定值时而动作的继电器.5.风速继电器当风的速度达到一定值时，被控电路将接通或断开。
6.加速度继电器当运动物体的加速度达到规定值时，被控电路将接通或断开。
7.其它类型的继电器如果您想了解更多有关ABB继电器方面的资讯，推荐您联系南京首科机电咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

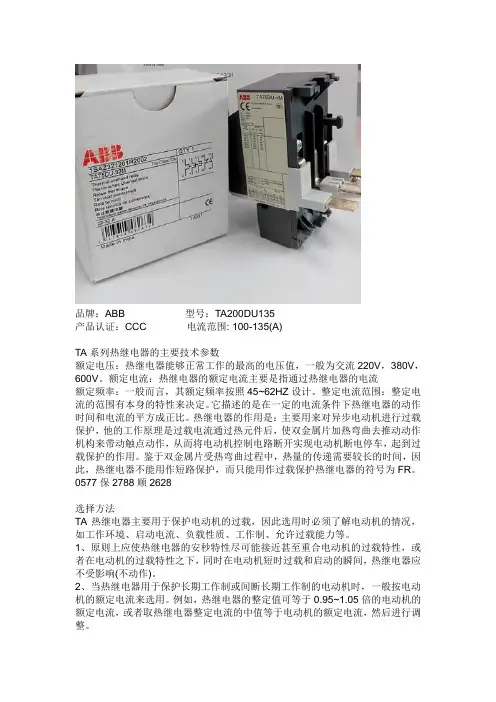

品牌：ABB 型号：TA200DU135产品认证：CCC 电流范围: 100-135(A)TA系列热继电器的主要技术参数额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。
额定电流：热继电器的额定电流主要是指通过热继电器的电流额定频率：一般而言，其额定频率按照45~62HZ设计。
整定电流范围：整定电流的范围有本身的特性来决定。
它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。
热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。
鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的符号为FR。
0577保2788顺2628选择方法TA热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。
2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。
例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。
如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。
组成结构它由发热元件、双金属片、触点及一套传动和调整机构组成。

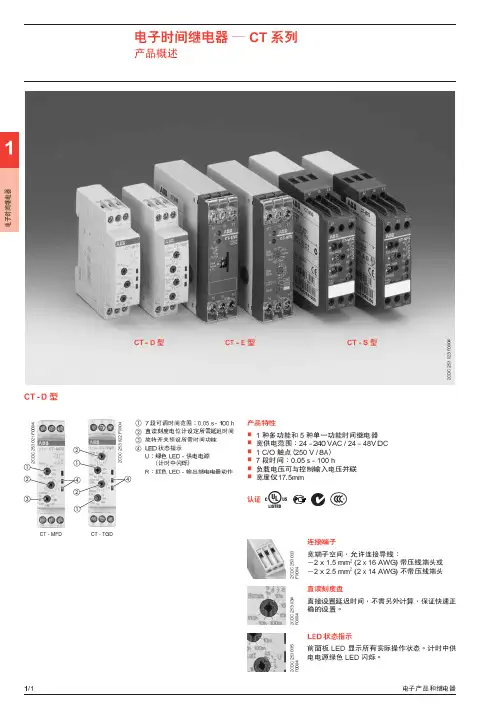

ABB电子时间继电器CT-MVS系列操作与安装指南一、产品安装二、产品卸载三、透明密封盖的安装四、前面板操作说明！根据上图所示，A1-A2线圈， 25-28（④设为“D”，即Delay.）、15-18为常开接点，25-26（④设为“D”，即Delay.）、15-16为常闭接点，21-24（④设为“I”，即Inst.）为瞬时常开接点，21-22（④设为“I”，即Inst.）为瞬时常闭接点，t为延时时间。
对于线圈，白色代表失电状态，黑色代表得电状态。
对于常开接点，白色代表初始断开（常开）状态，黑色代表得电后（闭合）状态。
对于常闭接点，黑色代表初始闭合（常闭）状态，白色代表得电后（断开）状态。
①调节时间范围最大值（T Range）范围最大值0.15 - 3 s >> 3 s1.5 – 30 s>> 30 s15 – 300 s>> 300 s1.5 – 30 min>> 30 min黄色刻度15 – 300 min>> 300 min1.5 – 30 h>> 30 h15 – 300 h>> 300 h0.05 - 1s>> 1 s0.5 -10 s>> 10 s白色刻度5 – 100 s>> 100 s0.5 – 10 min>> 10 min②在选择的时间范围内，直读刻度盘设定时间值（Time）。
（实际设定的时间值Time为与T Range颜色相一致的数值，若此处无数值，则表示该继电器设为瞬动）eg. T Range设为“30s”，Time设为“15 |5”，则实际设定的时间值为15s。
T Range设为“10s”，Time设为“15 |5”，则实际设定的时间值为5s。
③功能：CT-MVS功能选择（仅介绍L1P2 400V设备所用，其他功能略）1 通电延时（t 延时时间调节，若要求21-24、21-22起作用，则表盘上的④必须设为“I”）初始状态：A1-A2失电，15-18、25-28分，15-16、25-26合，21-24分，21-22合，green LED灯熄灭；通电状态（通电时间t¹≥整定值t）：时间继电器启动，延时开始计时，此时A1-A2得电，green LED开始闪烁、时间t后常亮，15-18、25-28经过时间t后由分转为合，15-16、25-26经过时间t后由合转为分。
...ABB热继电器TA25DU2.4M，电流范围1.4-2.4（A）...TA系列ABB 热过载继电器主要适用于与A、AF、AL接触器连接，保护额定工作电压至交流690V或直流800V的电动机。
TA25--TA201热过载继电器直接接入电动机主回路，允许电动机额定电流通过。
此系列产品具有整定电流设置等级，符合国际国内标准，整定电流是电动机额定电流，不是脱口电流。
热过载继电器是三极继电器，它采用双金属片脱扣装置。
电机电流流经双金属片时直接或间接将其加热，一旦发生过载(过电流)，双金属片便会因发热而弯曲，从而引起继电器脱扣或改变触头的开关位置(95-96 / 97-98)。
TA/T系列热过载继电器具有电动机热过载和缺相保护功能、手动和自动复位功能，以及温度补偿功能。
本体含1常开和1常闭触点，可独立安装或挂接在接触器下端使用。
主要应用于电动机热过载保护和缺相保护。
热过载继电器的特性: TA…DU 0577保顺2788电气2628系列脱扣等级10A特殊型号的脱扣等级20 或30*工作环境温度: -25°C …+55°C特殊型号, 适用于EEX e类电机保护TA25DU-0.4MTA25DU-1.0MTA25DU-1.4MTA25DU-1.8MTA25DU-2.4MTA25DU-3.1MTA25DU-4.0MTA25DU-5.0MTA25DU-6.5MTA25DU-8.5MTA25DU-0.16MTA25DU-0.25MTA25DU-0.63MTA42DU-25MTA42DU-32MTA42DU-42MTA75DU-25MTA75DU-32MTA75DU-42MTA75DU-52MTA75DU-63MTA75DU-80MTA110DU-90 65-90ATA110DU-110 80-110A TA200DU-110 80-110A TA200DU-135 100-135A TA200DU-150 110-150A TA200DU-175 130-175A TA200DU-200 150-200A TA450SU-80TA450DU-185 130-185A TA450DU-235 165-235A TA450DU-310 220-310A。
