排水管渠系统
- 格式:ppt
- 大小:3.66 MB
- 文档页数:64
排水管道系统知识点第一部分概论一、排水工程的发展历史——河南省淮阳的古城下,发掘出公元前2800年埋下的陶制排水管,比公元前2500年埃及发现的排水沟早300年——河北省易县出土了战国后期的圆形陶制排水管——陕西西安出土秦代五角形陶制排水渠,在皇宫内出现了明渠和暗渠相结合的排水系统——唐代长安建造了较为完整的雨水排水系统——在近代我国排水工程发展缓慢,建国前全国103个城市建有排水设施,管线总长6034.8km,全国只有上海、南京建有城市污水处理厂,日处理能力为4万吨。
1921年上海北区污水厂,是我国最早的活性污泥法水厂。
二、排水工程的概念与内容1. 排水工程的概念:指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施2. 排水工程的内容:一是污水的收集、输送部分——排水管网二是污水的处理、利用部分——污水处理三、排水工程的作用1. 保护环境免受污染,使城市免受污水之害和洪水之灾2. 促进工农业生产,保证城市可持续性发展四、排水系统的体制1. 污水的定义:在使用过程中受到了不同程度的污染,改变了原来的化学成分和物理性质的水,叫污水。
2.污水的概念与分类:按来源分可分为:生活污水、工业废水和降水(降雨和降雪)。
3. 污水的最终出路有三:一是排放水体二是灌溉农田三是重复使用4. 排水系统体制的概念:生活污水、工业废水和雨水可以采用一个管渠来排除,也可以采用两个或两个以上独立的管渠来排除,污水的这种不同排除方式所形成的排水系统,称为排水体制。
5. 排水系统体制的分类:1) 合流制:直排式、完全截流式和部分截流式三种2) 分流制:完全分流制和非完全分流制五、排水系统的布置形式1. 排水系统的布置原则充分利用地形、地势,就近排入水体,以减小管道埋深、降低工程造价排水系统2. 布置的影响因素1) 地形地势2) 土壤情况3) 河流情况4) 气候情况5) 城市总体规划3.排水系统的布置形式1)正交式2)截流式3)平行式4)分区式5)分散式6)环绕式六、工业企业排水系统与城市排水系统的关系1. 工业企业排出的废水应采取的措施1)改革生产工艺,进行技术革新,力求把有害物质消除在生产过程之中,做到不排或少排废水2)尽量采用循环或重复利用系统,以减小废水排放量3)回收废水中的有用物质,节省能源、创造财富4)尽量以废治废第二部分 污水管道系统设计污水管道系统的设计步骤设计资料的调查—>设计方案的确定—>设计计算—>设计图纸的绘制一、设计资料的调查及方案确定1. 设计资料调查1) 设计任务资料:有关的法令、法规、制度;城市的总体规划及其他基础设施情况2) 自然资料: 地形资料,包括地形图、等高线;气象资料,包括气温、风向、降雨量等;水文资料,受纳水体流量、流速、洪水位;地质资料,包括地下水位、地耐力、地震等级3) 工程资料: 道路、通讯、供水、供电、煤气等 2. 设计方案确定包括排水体制的选择、排水系统的布置形式,应通过技术、经济比较,确定最优的方案 有时需要设计方案对比,选择2-3各不同的设计方案,进行技术、经济方面的对比论证,确定最优的方案。

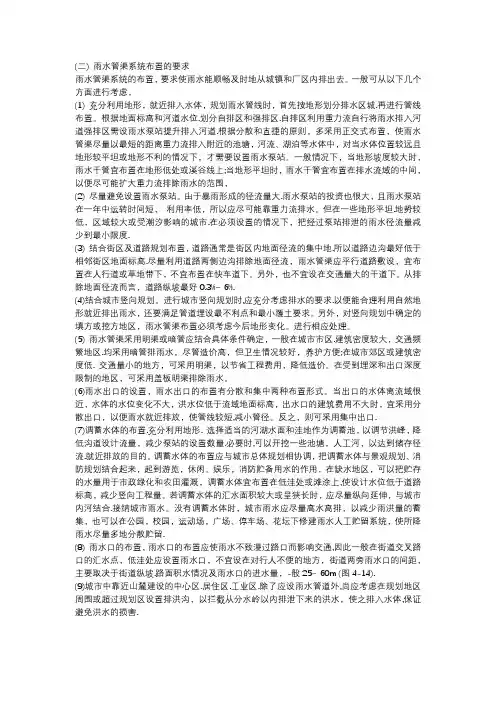

(二) 雨水管渠系统布置的要求雨水管渠系统的布置,要求使雨水能顺畅及时地从城镇和厂区内排出去。
一般可从以下几个方面进行考虑,(1) 充分利用地形,就近排入水体,规划雨水管线时,首先按地形划分排水区城.再进行管线布置。
根据地面标高和河道水位.划分自排区和强排区.自排区利用重力流自行将雨水排入河道强排区需设雨水泵站提升排入河道.根据分散和直捷的原则,多采用正交式布置,使雨水管渠尽量以最短的距离重力流排入附近的池塘,河流、湖泊等水体中,对当水体位置较远且地形较平坦或地形不利的情况下,才需要设置雨水泵站。
一般情况下,当地形坡度较大时,雨水干管宜布置在地形低处或溪谷线上;当地形平坦时,雨水干管宜布置在排水流域的中间,以便尽可能扩大重力流排除雨水的范围,(2) 尽量避免设置雨水泵站。
由于暴雨形成的径流量大.雨水泵站的投资也很大,且雨水泵站在一年中运转时间短,利用率低,所以应尽可能靠重力流排水。
但在一些地形平坦.地势较低,区域较大或受潮汐影响的城市.在必须设置的情况下,把经过泵站排泄的雨水径流量减少到最小限度.(3) 结合街区及道路规划布置,道路通常是街区内地面径流的集中地.所以道路边沟最好低于相邻街区地面标高.尽量利用道路两侧边沟排除地面径流,雨水管渠应平行道路敷设,宜布置在人行道或草地带下,不宜布置在快车道下。
另外,也不宜设在交通量大的干道下。
从排除地面径流而言,道路纵坡最好0.3%~ 6%.(4)结合城市竖向规划。
进行城市竖向规划时,应充分考虑排水的要求.以便能合理利用自然地形就近排出雨水,还要满足管道埋设最不利点和最小覆土要求。
另外,对竖向规划中确定的填方或挖方地区,雨水管渠布置必须考虑今后地形变化。
进行相应处理。
(5) 雨水管渠采用明渠或暗管应结合具体条件确定,一般在城市市区.建筑密度较大,交通频繁地区.均采用暗管排雨水,尽管造价高,但卫生情况较好,养护方便;在城市郊区或建筑密度低. 交通量小的地方,可采用明渠,以节省工程费用,降低造价。
2024年排水管渠疏通方案一、前言随着城市化进程的不断加快,城市排水系统的运行和水环境的保护日益成为一个重要的问题。
排水管渠的疏通工作是保持城市排水系统畅通和防止水环境污染的关键。
本文将提出2024年排水管渠疏通方案,以提高排水系统的运行效率和水环境的保护水平。
二、疏通方法1.机械疏通机械疏通是目前最常用和最有效的疏通方法之一。
通过使用高压水枪、冲洗车等设备,将管道内的污物冲刷出来,以恢复排水管道的通畅。
在2024年的排水管渠疏通工作中,应加强机械疏通的力度,提高清除堵塞物的效果。
2.化学疏通化学疏通可以通过使用化学物质来分解和溶解排水管道内的污物,以达到疏通的目的。
在2024年的排水管渠疏通方案中,应优化化学疏通剂的种类和使用方法,提高化学疏通的效果,并确保对水环境的影响最小化。
3.真空疏通真空疏通是一种利用负压原理将管道内的污物抽出来的疏通方法。
在2024年的排水管渠疏通方案中,应增加真空疏通设备的使用,提高真空疏通的效率,特别是对长距离、复杂的排水管道进行疏通。
4.生物疏通生物疏通是指利用微生物和细菌,通过分解和降解排水管道内的有机物质来疏通管道。
在2024年的排水管渠疏通方案中,应注重生物疏通的开发和应用,提高生物疏通的效率和适用性。
5.人工疏通对于一些较小的管道和不能用机械等设备进行疏通的地方,可以采用人工疏通的方法。
在2024年的排水管渠疏通方案中,应加强对疏通人员的培训和装备的更新,提高人工疏通的效率和安全性。
三、疏通周期在2024年的排水管渠疏通方案中,应对排水系统进行定期的疏通。
具体的疏通周期可以根据不同的管段情况来确定,一般可以按照以下原则进行:1.主干管道:每年至少疏通一次,以保证排水系统的畅通。
2.支管和分支管道:每两年疏通一次,以避免管道堵塞。
3.小口径管道和阀门:每三年疏通一次,以保证管道的正常使用。
四、疏通管理为了提高排水管渠疏通工作的效率和质量,还需要加强疏通管理。

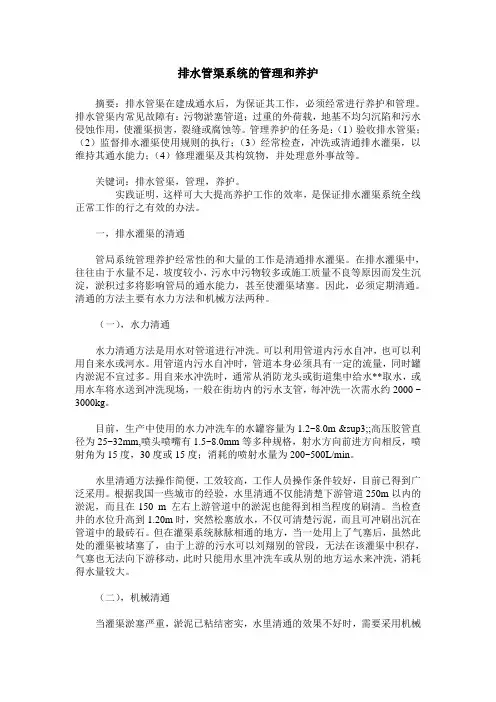

排水管渠系统的管理和养护摘要:排水管渠在建成通水后,为保证其工作,必须经常进行养护和管理。
排水管渠内常见故障有:污物淤塞管道;过重的外荷载,地基不均匀沉陷和污水侵蚀作用,使灌渠损害,裂缝或腐蚀等。
管理养护的任务是:(1)验收排水管渠;(2)监督排水灌渠使用规则的执行;(3)经常检查,冲洗或清通排水灌渠,以维持其通水能力;(4)修理灌渠及其构筑物,并处理意外事故等。
关键词:排水管渠,管理,养护。
实践证明,这样可大大提高养护工作的效率,是保证排水灌渠系统全线正常工作的行之有效的办法。
一,排水灌渠的清通管局系统管理养护经常性的和大量的工作是清通排水灌渠。
在排水灌渠中,往往由于水量不足,坡度较小,污水中污物较多或施工质量不良等原因而发生沉淀,淤积过多将影响管局的通水能力,甚至使灌渠堵塞。
因此,必须定期清通。
清通的方法主要有水力方法和机械方法两种。
(一),水力清通水力清通方法是用水对管道进行冲洗。
可以利用管道内污水自冲,也可以利用自来水或河水。
用管道内污水自冲时,管道本身必须具有一定的流量,同时罐内淤泥不宜过多。
用自来水冲洗时,通常从消防龙头或街道集中给水**取水,或用水车将水送到冲洗现场,一般在街坊内的污水支管,每冲洗一次需水约2000 ~ 3000kg。
目前,生产中使用的水力冲洗车的水罐容量为1.2~8.0m ³;高压胶管直径为25~32mm,喷头喷嘴有1.5~8.0mm等多种规格,射水方向前进方向相反,喷射角为15度,30度或15度;消耗的喷射水量为200~500L/min。
水里清通方法操作简便,工效较高,工作人员操作条件较好,目前已得到广泛采用。
根据我国一些城市的经验,水里清通不仅能清楚下游管道250m以内的淤泥,而且在150 m 左右上游管道中的淤泥也能得到相当程度的刷清。
当检查井的水位升高到1.20m时,突然松塞放水,不仅可清楚污泥,而且可冲刷出沉在管道中的最砖石。
但在灌渠系统脉脉相通的地方,当一处用上了气塞后,虽然此处的灌渠被堵塞了,由于上游的污水可以刘翔别的管段,无法在该灌渠中积存,气塞也无法向下游移动,此时只能用水里冲洗车或从别的地方运水来冲洗,消耗得水量较大。
高廷耀《水污染控制工程》(第4版)(上册)笔记和课后习题(含考研真题)详解
攻重浩精研学习网提供资料
第一章排水管渠系统
1.1复习笔记
【知识框架】
【重点难点归纳】
考点一:城镇排水系统的体制和组成★★★
1排水系统的体制(见表1-1-1)
表1-1-1排水系统的体制
图1-1-1直排式合流制排水系统①合流支管;②合流干管;③河流
图1-1-2截流式合流制排水系统
①合流干管;②溢流井;③截流主干管;④污水厂;
⑤出水口;⑥溢流干管;⑦河流
图1-1-3完全分流制排水系统
①污水干管;②污水主干管;③污水厂;④出水口;⑤雨水干管;⑥河流
图1-1-4不完全分流制排水系统
①污水干管;②污水主干管;③污水厂;④出水口;⑤明渠或小河;⑥河流。
排水管渠疏通方案范例____年排水管渠疏通方案一、背景介绍排水管渠是城市排水系统的重要组成部分,对于城市的防洪排水工作起着至关重要的作用。
然而,长时间的使用和外界因素的影响,导致排水管渠内积存了大量的废物、杂质、泥沙等,严重阻塞了排水系统的畅通。
为了保证城市排水系统的正常运行,有必要对排水管渠进行疏通工作。
二、疏通工作的必要性1. 提高排水能力:排水管渠的疏通可以有效清除管渠内的堵塞物,提高排水能力,降低城市内涝的风险。
2. 延长排水管渠使用寿命:通过定期疏通工作,可以减少管渠的积存物,延长排水管渠的使用寿命,减少管线维修和更换的频率,降低城市维护成本。
3. 保护环境:废物、杂质、泥沙等在排水管渠内积存会产生恶臭和细菌,对环境和居民健康造成威胁。
疏通工作可以有效清除这些有害物质,保护环境和居民的健康。
三、疏通方案1. 定期巡检和清理:建立排水管渠的巡检和清理机制,确保管渠内没有明显的积存物。
定期对排水管渠进行清理,清除废物、杂质、泥沙等,保持排水管渠的畅通。
2. 使用先进设备和工艺:采用先进的疏通设备和工艺,提高疏通效率和质量。
例如,可以使用高压水射流设备进行疏通,通过高压水流来冲刷排水管渠内的积存物。
还可以使用无人机进行巡检,及时发现问题并进行疏通。
3. 引入科技手段:利用物联网、大数据和人工智能等技术手段,实现对排水管渠的远程监控和数据分析。
通过数据分析,可以及时发现管渠内的异常情况,进行预测性维护和疏通,提高疏通效率和质量。
4. 技术培训和人员素质提升:加强对排水管渠疏通人员的培训和管理,提升他们的技术水平和工作质量。
同时,制定相关疏通操作指南和安全规范,确保疏通工作的安全和高效进行。
5. 加强宣传和教育:通过宣传和教育活动,提高居民对排水管渠的认识和重视,引导居民正确使用排水系统,避免排放垃圾和有害物质进入管渠,减少管渠的堵塞。
四、实施计划1. 制定详细的工作计划:根据城市的排水管渠情况和疏通工作的需求,制定详细的工作计划,明确工作内容、工作时间和工作人员。
《排水管道工程》习题第一章排水管渠系统1.名词解释:排水系统、排水体制2.排水体制主要有和两种形式.3.合流制排水系统主要有和两种形式.分流制排水系统主要有、和三种形式.4.不同体制的排水系统在经济效益及环境效益方面各自有何优缺点?5.如何选择排水体制?6.简述排水系统的组成及每部分的功能。
7.简述城镇污水系统的组成及每部分的功能.8.简述工厂排水系统的组成及每部分的功能。
9.雨水排水系统的组成10. 街道雨水管渠系统上的附属物除检查井、跌水井、出水口等之外,还有收集地面雨水用的。
11。
在管道系统的组成上,合流制排水系统和半分流制排水系统的组成与各分流制系统相似,具有同样的组成部分,只是在截流式合流制管渠上设有和;而在半分流制管渠上设有和.12.管渠系统的主要组成部分是或,渠道有和之分。
城市和工厂中的渠管主要是。
13. 暗渠系统的主要附属构筑物有哪些?14。
对合格的管道和渠道有哪些要求?15. 为什么管道的断面形式常采用圆形,而渠道的断面形式一般不采用圆形?选择管道时主要应考虑哪些因素?16. 渠道断面形式有哪几种?它们的特点是什么?适于什么情况?17。
我国城市和工厂最常用的管道有哪些?试述适用情况及优缺点?18. 混凝土管管口的形式有:、和。
制造方法主要有、、.19. 钢筋混凝土管管口的形式有:、和。
制造方法主要有、、。
21. 简述管道系统各种附属构筑物的功能,适用场合和构造要求?22. 检查井由三部分组成: 、、。
检查井井身的构造与是否需要工人下井有密切关系。
不需要下人的浅井,构造很简单,一般为;需要下人的检查井在构造上可分为、和三部分.检查井的底部做流槽是为了。
在重要道路上的检查井,有时为了防止因检查井沉降而破坏路面,可设计采用来固定井座和井盖,即使检查井沉降也不影响道路路面.23。
跌水井的构造无定型,常用的有和两种。
24. 雨水口结构包括: 、、三部分。
雨水口的形式有、以及。
从地步构造看,雨水口分为和.其中有截流进入雨水口的粗重物体的作用。
室外排水设计排水管渠和附属构筑物4排水管渠和附属构筑物4.1一般规定4.1.1排水管渠系统应根据城镇总体规划和建设情况统一布置,分期建设。
排水管渠断面尺寸应按远期规划的最高日最高时设计流量设计,按现状水量复核,并考虑城镇远景发展的需要。
4.1.2管渠平面位置和高程,应根据地形、土质、地下水位、道路情况、原有的和规划的地下设施、施工条件以及养护管理方便等因素综合考虑确定。
排水干管应布置在排水区域内地势较低或便于雨污水汇集的地带。
排水管宜沿城镇道路敷设,并与道路中心线平行,宜设在快车道以外。
截流干管宜沿受纳水体岸边布置。
管渠高程设计除考虑地形坡度外,还应考虑与其他地下设施的关系以及接户管的连接方便。
4.1.3管渠材质、管渠构造、管渠基础、管道接口,应根据排水水质、水温、冰冻情况、断面尺寸、管内外所受压力、土质、地下水位、地下水侵蚀性、施工条件及对养护工具的适应性等因素进行选择与设计。
4.1.3A排水管渠的断面形状应符合下列要求:1排水管渠的断面形状应根据设计流量、埋设深度、工程环境条件,同时结合当地施工、制管技术水平和经济、养护管理要求综合确定,宜优先选用成品管。
2大型和特大型管渠的断面应方便维修、养护和管理。
4.1.4输送腐蚀性污水的管渠必须采用耐腐蚀材料,其接口及附属构筑物必须采取相应的防腐蚀措施。
4.1.5当输送易造成管渠内沉析的污水时,管渠形式和断面的确定,必须考虑维护检修的方便。
4.1.6工业区内经常受有害物质污染的场地雨水,应经预处理达到相应标准后才能排入排水管渠。
4.1.7排水管渠系统的设计,应以重力流为主,不设或少设提升泵站。
当无法采用重力流或重力流不经济时,可采用压力流。
4.1.8雨水管渠系统设计可结合城镇总体规划,考虑利用水体调蓄雨水,必要时可建人工调蓄和初期雨水处理设施。
4.1.9污水管道、合流污水管道和附属构筑物应保证其严密性,应进行闭水试验,防止污水外渗和地下水入渗。
4.1.10当排水管渠出水口受水体水位顶托时,应根据地区重要性和积水所造成的后果,设置潮门、闸门或泵站等设施。
