机械cad竞赛试题及答案机械CAD竞赛试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEB. RECTANGLED. ARC2. 如果需要在AutoCAD中创建一个圆形，应该使用以下哪个命令？A. CIRCLEB. LINEC. POLYGOND. SPLINE3. 在AutoCAD中，使用哪个命令可以测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. LIST4. 在机械设计中，通常使用哪种类型的投影法来表达工程图？A. 透视投影B. 轴测投影C. 第一角投影D. 第三角投影5. 在AutoCAD中，要创建一个局部视图，应该使用以下哪个命令？A. SECTIONB. VIEWC. DETAILD. SOLID6. 在机械设计中，哪个单位通常用于表示长度？A. 米（m）B. 厘米（cm）C. 毫米（mm）D. 英寸（in）7. 在AutoCAD中，使用哪个命令可以修改对象的属性？A. PROPERTIESB. CHANGEC. MODIFYD. ATTRIB8. 在机械CAD中，创建一个装配图通常需要以下哪些步骤？A. 绘制所有部件的单独视图B. 将部件放置在正确的位置C. 确定部件之间的相对位置和方向D. 所有以上9. 在AutoCAD中，使用哪个命令可以创建一个块？A. BLOCKB. INSERTC. GROUPD. COPY10. 在机械设计中，哪种类型的轴承适用于承受径向负荷？A. 深沟球轴承B. 推力球轴承C. 自调心球轴承D. 圆柱滚子轴承二、填空题（每题2分，共20分）11. 在AutoCAD中，使用________命令可以创建一个新的图层。
12. 机械图纸上标注的尺寸通常包括基本尺寸、________和公差。
13. 在AutoCAD中，________工具允许用户快速选择多个对象。
cad机械设计大赛赛题摘要：1.大赛背景及意义2.赛题分类与要求3.参赛对象与条件4.比赛流程与时间安排5.奖项设置与评选标准6.参赛建议与策略正文：一、大赛背景及意义CAD机械设计大赛是我国机械设计领域的一项重要赛事，旨在推动机械设计技术的发展和创新，培养广大工程技术人员的实践能力和创新能力。
大赛自创办以来，得到了全国各地高校、企业和研究机构的热情参与，已成为我国机械设计领域的一项品牌赛事。
二、赛题分类与要求本次大赛共分为以下几个赛题类别：1.产品设计：参赛者需根据给定的设计任务书，运用CAD软件进行创新性产品设计，包括结构设计、造型设计等。
2.模具设计：参赛者需根据给定的模具设计任务书，运用CAD软件进行创新性模具设计，包括模具结构、冷却系统等。
3.零部件设计：参赛者需根据给定的零部件设计任务书，运用CAD软件进行创新性零部件设计，包括传动系统、连接件等。
4.装配体设计：参赛者需根据给定的装配体设计任务书，运用CAD软件进行创新性装配体设计，包括整体结构、配合关系等。
三、参赛对象与条件1.参赛对象：全国范围内的高等院校、科研院所、企业等单位的工程技术人员。
2.参赛条件：参赛选手需具备一定的CAD软件操作基础，具备创新设计思维和实际工程经验。
四、比赛流程与时间安排1.报名阶段：即日起至比赛截止日期。
2.比赛阶段：比赛分为初赛、复赛和决赛三个阶段，具体时间安排将在比赛通知中公布。
3.颁奖典礼：比赛结束后，组委会将举行颁奖典礼，颁发获奖证书和奖品。
五、奖项设置与评选标准1.奖项设置：本次比赛设有一等奖、二等奖、三等奖和优秀奖等多个奖项。
2.评选标准：参赛选手的设计作品将根据创新性、实用性和技术水平等方面进行评选。
六、参赛建议与策略1.认真研究赛题，明确设计任务和要求。
2.充分发挥自己的专业特长，大胆创新，注重实用性。
3.熟练掌握CAD软件的操作技巧，提高设计效率。
4.积极寻求与团队成员的合作，共同提高设计水平。
教育部教育管理信息中心第四届全国ITAT 教育工程就业技能大赛预赛试题（考试科目： AutoCAD 2007机械设计）考试时间：120分钟一、单选题 （60题 每题1分 共60分）1. 下列有关三视图与物体的方位关系的描述正确的是________。
Ａ：主视图反映物体的左、右、前、后 Ｂ：左视图反映物体的上、下、前、后 Ｃ：俯视图反映物体的上、下、左、右 Ｄ：上述说法都不正确【知识点：三视图与物体的方位关系 编号：0902】2. 基于“acadiso.dwt ”样板新建的绘图文件，下列有关说法正确的是________。
A ：新文件单位为mm 、精度为0.00B ：新文件单位为英制、精度为0.0000C ：新文件默认打印样式表为“颜色相关打印样式”D ：新文件默认文字高度为0.2 【知识点：文件基本操作 编号：0102】3. 不能在【图层特性管理器】对话框中进行设置的是________。
A ：线型B ：颜色C ：打印样式D ：打印空间【知识点：图层 编号：0603】4. 下列选项中不属于辅助视图的是________。
Ａ：向视图 Ｂ：后视图准考证号：_________________ 身份证号： 姓名：- 2 -Ｃ：斜视图Ｄ：局部视图【知识点：辅助视图编号：0904】5.在使用“内接于圆”方式绘制正多边形时，需要输入________。
A：外接圆半径B：外切圆半径C：内接圆半径D：内切圆半径【知识点：正多边形编号：0205】6.如果将图（a）中的圆弧编辑为图（b）中的状态，则需要使用【Lengthen】命令中的________选项功能。
A：增量B：百分数C：全部D：动态【知识点：拉长编号：0403】7.下列说法错误的是________。
A ：在按钮上单击左键，可以激活【窗口缩放】功能B ：在按钮上单击左键，可以展开下垂的【缩放】工具栏C ：在按钮上单击右键，可以展开隐含工具栏菜单D ：在按钮上按住左键不放，可以展开下垂的【缩放】工具栏【知识点：用户界面及其操作编号：0101】8.下列有关断面图的描述错误的是________。
2020年机械制图AUTOCAD考试选择题库388题
【含答案】
一、选择题
1．样条曲线不能用下面的(D )命令进行编辑
A)删除
B)移动
C)修剪
D)分解
AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )
A)模型空间和图纸空间
B)模型空间和绘图空间
C)图纸空间和绘图空间
D)打印空间和图纸空间
2．A)必须指定旋转角度
B)必须指定旋转基点
C)必须使用参考方式
D)可以在三维空间旋转对象
3．一.单选题
AutoCAD中不可以设置“自动隐藏”特性的对话框是( )。
答案：A
4．下列命令中没有复制功能的是( )。
A
A)移动命令
B)矩阵命令
C)偏移命令
D)镜像命令
AutoCAD系统中，CIRCLE命令是用来画圆的，如果要画任意三角形的内切圆则要用( )方式。
D
A)圆心+半径
B)2P(两点)
C)3P(三点)
D)TTT
AutoCAD使用阵列命令时，如需使阵列后的图形向右上角排列，则( )。
A
A)行间距为正，列间距为正
B)行间距为负，列间距为负。
2020年机械制图AUTOCAD考试选择题库388题
【含答案】
一、选择题
1．渲染三维模型时，哪种不可渲染出物体的折射效果( )。
D
A)一般渲染
B)普通渲染
C)照片级光线跟踪渲染
D)照片级真实感渲染
AUTOCAD中用于绘制圆弧和直线结合体的命令为( )。
C
A)圆弧
B)构造线
C)多段线
D)样条曲线
2．A)bp3
B)stb
C)ctb
D)pcp
3．样条曲线不能用下面的(D )命令进行编辑
A)删除
B)移动
C)修剪
D)分解
AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )
A)模型空间和图纸空间
B)模型空间和绘图空间
C)图纸空间和绘图空间
D)打印空间和图纸空间
4．不属于布尔运算的命令有( )。
B
A)差集；
B)打断；
C)并集；
D)交集；。
2020年机械制图AUTOCAD考试选择题库388题
【含答案】
一、选择题
1．样式20±0.5是公差标注中的( )形式。
A
A)对称
B)极限偏差
C)极限尺寸
D)基本尺寸
2．如何创建一个选择集，使其包括窗口内和与窗口相交的所有对象?B
A)使用窗口选择
B)使用交叉选择
C)在命令行输入ca
D)按 SHIFT 键并使用窗口选择
3．在多边形工具中，多边形的边数最多可有多少边( A)
A)1024
B)17
C)30
D)无数
.用TEXT命令画圆直径符号“?”应用( )。
D
A)%%u
B)%%p
C)%%o
D)%%c
CAD当中的图形文件是( )。
A
A)矢量图
B)位图
C)点阵图
D)矢量图或位图
AUTOCAD软件的设计特点是( )。
D
A)参数化强
B)可视化强
C)界面友好
D)精确。
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．下列命令中没有复制功能的是( )。
AA)移动命令B)矩阵命令C)偏移命令D)镜像命令AutoCAD系统中，CIRCLE命令是用来画圆的，如果要画任意三角形的内切圆则要用( )方式。
DA)圆心+半径B)2P(两点)C)3P(三点)D)TTTAutoCAD使用阵列命令时，如需使阵列后的图形向右上角排列，则( )。
AA)行间距为正，列间距为正B)行间距为负，列间距为负C)行间距为负，列间距为正D)行间距为正，列间距为负2．知识点：2.33．在AutoCAD中，构造选择集非常重要，以下哪个不是构造选择集的方法( )。
答案：A4．A)按 CTRL+0(零)组合键B)激活“视图”|“清除屏幕”选项C)按 CTRL+2组合键D)F5功能键5．可以选择现有对象作为新的边界或指定新的边界点来剪裁视口，命令是( )。
答案：A6．A)F8B)F3C)F4D)F27．A)bp3B)pc3C)dxbD)pcp8．A)0 保持文字方向B)1 保持文字方向C)0 镜像显示文字D)2 用户自定义9．系统变量“mirrtext”控制镜像文字的可读性，取值为( )。
答案：A10．A)“选项”对话框B)“设计中心”对话框C)“特性”对话框D)“工具选项板”对话框11．用干涉命令“interfere”可以创建实体的公共部分，如果希望同时检查多个实体，最好( )。
答案：A12．在AutoCAD系统中，如用户坐标系在世界坐标系中的坐标为(10，10，10)，那么用户坐标系中的点(-5，10，5)在世界坐标系中的坐标应为( )。
CA)(-5，10，5)B)(15，29，15)C)(5，20，15)D)(15，0，5)13．拉伸命令“stretch”拉伸对象时，不能( )。
答案：A14．在AutoCAD中被锁死的层上( )。
BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能15．在 AutoCAD 中，下列坐标中使用绝对极坐标的是( )。
AutoCAD机械设计试题1. 简介AutoCAD（全称为Auto Computer-Aided Design）是一款由美国Autodesk公司推出的计算机辅助设计（CAD）软件。
它可以广泛应用于工程制图、建筑设计、机械设计以及其他设计领域。
本文将介绍一些与机械设计相关的AutoCAD试题，帮助读者更好地掌握AutoCAD 软件的使用。
2. 试题2.1 AutoCAD基础知识问题1： AutoCAD是什么类型的软件？回答： AutoCAD是一款计算机辅助设计（CAD）软件。
问题2： AutoCAD可用于哪些设计领域？回答： AutoCAD可用于工程制图、建筑设计、机械设计以及其他设计领域。
2.2 AutoCAD绘图命令问题3：绘制直线的命令是什么？回答：绘制直线的命令是LINE。
问题4：如何使用偏移命令？回答：使用OFFSET命令可以将实体沿指定的距离进行偏移复制。
2.3 AutoCAD编辑命令问题5：如何使用移动命令？回答：使用MOVE命令可以将选定的对象移动到新的位置。
问题6：如何使用旋转命令？回答：使用ROTATE命令可以将选定的对象按指定的角度进行旋转。
2.4 AutoCAD对象属性问题7：如何修改实体的颜色？回答：使用COLOR命令可以修改选定实体的颜色。
问题8：如何修改实体的线宽？回答：使用LWEIGHT命令可以修改选定实体的线宽。
2.5 AutoCAD图层管理问题9：如何创建新图层？回答：使用LAYER命令可以创建新图层。
问题10：如何将实体移动到另一个图层？回答：使用LAYISO命令可以将选定的实体移动到另一个图层。
3. 结论本文介绍了一些与机械设计相关的AutoCAD试题，涉及到AutoCAD的基础知识、绘图命令、编辑命令、对象属性以及图层管理等方面。
通过学习和掌握这些试题，读者可以更好地应用AutoCAD软件进行机械设计工作。
希望本文能对读者有所帮助。
注意：以上答案仅供参考，实际答案可能有所不同。
教育部教育管理信息中心第三届全国ITAT 教育工程就业技能大赛预赛试题（考试科目： AutoCAD 2007机械设计）考试时间：120分钟一、单选题 （60题 每题1分 共60分）1. 中止命令时可以按________键；确定执行命令时可以按________键。
A ：空格键、Enter 键B ：End 键、空格键C ：Esc 键、Enter 键D ：End 键、Esc 键【知识点：键盘操作键 编号：0104】2. 以“无样板打开—公制”方式创建文件，其默认绘图单位及单位精度是________和________。
A ：m 和0.0B ：cm 和0.00C ：英寸和0.000D ：mm 和0.0000【知识点：单位及精度 编号：0305】3. AutoCAD 图形文件扩展名为________，样板文件扩展名为________。
A ：*.dwg 、*.dwtB ：*.dwg 、*.dxfC ：*.dwt 、*.dwsD ：*.dxf 、*.dwt【知识点：图形文件 编号：0102】4. T 与DT 分别代表________和________命令。
A ：单行文字、多行文字准考证号：_________________ 身份证号： 姓名：- 2 -B：多行文字、单行文字C：引线文字、多行文字D：文字样式、单行文字【知识点：单行与多行文字编号：0701】5.在三点定义UCS时，其中第三点表示________。
A：坐标系原点B：X轴正方向C：Y轴正方向D：Z轴正方向【知识点：UCS 编号：0502】6.在绘制正等轴测图时，按下________键可以切换等轴测平面内。
A：F2B：F5C：Ctrl+1D：Crtl+2【知识点：正等轴测图编号：0606】7.在下列图形中，夹点数最多的是________。
A：一条直线B：一条多线C：一段多段线D：椭圆弧【知识点：夹点编号：0404】8.若定位距离某点25个单位、角度为45的位置点，需要输入________。
教育部教育管理信息中心第三届全国ITAT教育工程就业技能大赛复赛试题AutoCAD机械设计（A卷）姓名：____________________ 准考证号:_______________________注意:在指定的路径下创建以姓名和准考证号命名的文件夹，并将试题答案存放在以题号命名的子文件夹中。
凡未按照要求将试题存放在相应文件夹中的考生成绩一律作废。
一，绘制图1所示的法兰盘二视图，并制作出零件的三维实体消隐图。
（65分）（注：如果尺寸看不清楚，可以使用“AutoCAD DWF V iewer”详细查看“素材”文件夹下的“Ａ-01.dwf”文件。
）图1要求1.未注圆角半径为2。
2.设置出相关图层及图层特性。
3.对二视图进行简单的尺寸标注和符号标注，数字与字母的字体统一为“gbeitc.shx”。
4.零件二视图与三维实体图必须处于同一文件、同一正交视图内。
5.使用两种显示方式，对三维实体模型进行视图消隐。
- 2 - 二， 根据图1所示的零件三视图，绘制图2所示的零件正等轴测图和轴测剖视图。
（35分）（注：如果尺寸看不清楚，可以使用“AutoCAD DWF V iewer ”详细查看“素材”文件夹下的“Ａ-02.dwf ”文件。
）图1图2要求 1.零件三视图不需要绘制，仅绘制零件正等轴测图与轴测剖视图。
2. 设置出正等轴测图绘图环境。
3. 根据三视图中的尺寸，精确绘制正等轴测图与轴测剖视图。
4.是否创建图层，考生可自行决定。
附加题：综合相关知识，绘制下图1所示的连接杆零件系列视图。
（50分）（注：如果尺寸看不清楚，可以使用“AutoCAD DWF V iewer ”详细查看“素材”文件夹下的“Ａ-03.dwf ”文件。
）- 3 -图1要求1.设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。
2.设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

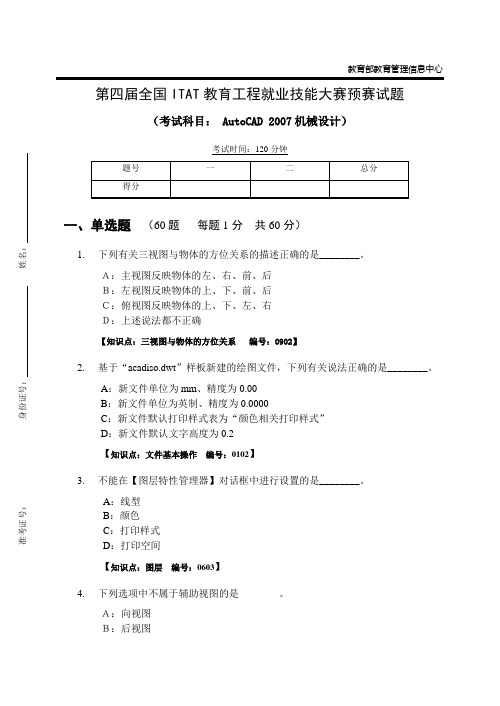

教育部教育管理信息中心第四届全国ITAT 教育工程就业技能大赛预赛试题（考试科目： AutoCAD 2007机械设计）考试时间：120分钟一、单选题 （60题 每题1分 共60分）1. 下列有关三视图与物体的方位关系的描述正确的是________。
Ａ：主视图反映物体的左、右、前、后 Ｂ：左视图反映物体的上、下、前、后 Ｃ：俯视图反映物体的上、下、左、右 Ｄ：上述说法都不正确【知识点：三视图与物体的方位关系 编号：0902】2. 基于“acadiso.dwt ”样板新建的绘图文件，下列有关说法正确的是________。
A ：新文件单位为mm 、精度为0.00B ：新文件单位为英制、精度为0.0000C ：新文件默认打印样式表为“颜色相关打印样式”D ：新文件默认文字高度为0.2 【知识点：文件基本操作 编号：0102】3. 不能在【图层特性管理器】对话框中进行设置的是________。
A ：线型B ：颜色C ：打印样式D ：打印空间【知识点：图层 编号：0603】4. 下列选项中不属于辅助视图的是________。
Ａ：向视图 Ｂ：后视图准考证号：_________________ 身份证号： 姓名：- 2 -Ｃ：斜视图Ｄ：局部视图【知识点：辅助视图编号：0904】5.在使用“内接于圆”方式绘制正多边形时，需要输入________。
A：外接圆半径B：外切圆半径C：内接圆半径D：内切圆半径【知识点：正多边形编号：0205】6.如果将图（a）中的圆弧编辑为图（b）中的状态，则需要使用【Lengthen】命令中的________选项功能。
A：增量B：百分数C：全部D：动态【知识点：拉长编号：0403】7.下列说法错误的是________。
A ：在按钮上单击左键，可以激活【窗口缩放】功能B ：在按钮上单击左键，可以展开下垂的【缩放】工具栏C ：在按钮上单击右键，可以展开隐含工具栏菜单D ：在按钮上按住左键不放，可以展开下垂的【缩放】工具栏【知识点：用户界面及其操作编号：0101】8.下列有关断面图的描述错误的是________。
Ａ：移出断面图的轮廓线规定画成粗实线Ｂ：当剖切面通过回转面形成圆孔结构时，应按剖视画法，画成封闭的Ｃ：当剖切面通过非圆孔结构，导致断面图完全分离时，应按剖视画法，但是需要使用波浪线封闭错误！文档中没有指定样式的文字。
Ｄ：在不引起误解时，允许将倾斜断面转正画出，但需用箭头标注旋转方向【知识点：断面图编号：0904】9.使用________命令不但可以浏览本地机或Internet上的图形资源，还可以将图形资源快速共享到当前图形中。
A：【特性】B：【图纸集管理器】C：【设计中心】D：【工具选项板】【知识点：高效制图工具编号：0604】10.下列选项叙述错误的是________。
Ａ：在不致引起误解时，过渡线、相贯线、截交线允许简化，可用圆弧或直线代替非圆曲线，还可采用模糊画法表示相贯线Ｂ：与投影面倾斜角度小于或等于45°的圆或圆弧，其投影可用圆或圆弧代替，而不必画椭圆Ｃ：当图形不能充分表达平面时，可用平面符号（相交的两条细实线）表示Ｄ：当机件上有多个相同结构（如孔、槽、齿等）且按一定规律分布时，只需画出几个完整的结构，其余用细实线连接或画出它们的中心线【知识点：常用的简化画法编号：0906】11.如图所示的倒角矩形，其长和宽分别是________。
A：175和85B：185和95C：195和105D：205和115【知识点：矩形编号：0203】12.下列有关粗糙度描述错误的是________。
Ａ：表面粗糙度符号一般应注在可见轮廓线、尺寸界线、引出线或它们的延- 4 -长线上Ｂ：当零件所有表面的粗糙度相同时，可统一标注在图样的右上角Ｃ：表面粗糙度符号尖端必须从材料外指向表面，其数字与符号的方向必须与尺寸数字的方向一致Ｄ：需要将零件局部热处理或镀（涂）时，应用细点划线画出其范围，并标注相应尺寸，也可将其要求注在粗糙度代号横线上【知识点：零件粗糙度编号：0903】13.________命令不能对实体的面或边进行编辑。
A ：B ：C ：D ：【知识点：实体面边编辑编号：0505、0504】14.下列有关【抽壳】和【压印】命令的叙述错误的是________。
A：当抽壳厚度值为正时，系统将在实体的内部创建新面B：当抽壳厚度值为负时，系统将在实体的外部创建新面C：在抽壳的过程中可以将实体的某些面删除或复制D：使用【压印】命令可将二维对象或实体压印到三维实体上，使其成为实体的一部分【知识点：实体特殊编辑编号：0506】15.下列选项不属于标准件的是________。
Ａ：螺母与螺钉Ｂ：弹簧与齿轮Ｃ：键与销Ｄ：螺栓与螺纹【知识点：标准件与常用件编号：0905】16.下列有关尺寸标注的描述错误的是________。
Ａ：尺寸数字不可被任何图线穿过，当不可避免时，图线必须断开Ｂ：当尺寸界线过于贴近轮廓线时，允许将其倾斜Ｃ：当标注一连串小尺寸时，可用小圆点或斜线代替箭头，但最外两端仍使用箭头D：一组同心圆或尺寸较多的台阶孔的尺寸，可以用共同的尺寸线和箭头依次表示，而同心圆弧则不可【知识点：尺寸标注编号：0901】错误！文档中没有指定样式的文字。
17.下列符号不属于位置公差的是________。
A：（A）B：（B）C：（C）D：（D）【知识点：形位公差编号：0705】18.夹点显示某一尺寸对象，在右键快捷菜单中不可以________。
A：更改标注文字的位置或内容B：更改标注样式或另存为新样式C：翻转尺寸的箭头D：更改标注文字的精度【知识点：尺寸快速编辑编号：0704】19.下列符号表达错误的是________。
A：“”表示45°倒角B：“”表示深度C：“”表示沉孔D：“”表示锪平【知识点：常用符号和代号编号：0903】20.如果想将某工具栏上的命令按钮拖到工具选项板上，必须事先打开________。
A：【选项】对话框B：【自定义】对话框C：【工具特性】对话框D：【自定义用户界面】对话框【知识点：选项板定义编号：0605】21.同样使用【弧长】命令，而标注出如图所示的不同弧长尺寸，原因是________。
- 6 -A：圆弧的长度不同B：圆弧的包含角不同C：使用的标注样式不同D：上述解释都不正确【知识点：弧长编号：0703】22.通过【工具选项板】为封闭区域填充图案时，如果将填充图案自动放置在预先指定的图层上或自动继承某种颜色、线型等特性，需要事先在________中进行设置。
A：【图层特性管理器】对话框B：【自定义】对话框C：【工具特性】对话框D：【自定义用户界面】对话框【知识点：选项板应用编号：0605】23.下列关于快捷键的描述错误的是________。
A：默认设置下，按组合快捷键B：一个快捷键可以指定给多个命令C：一个快捷键只能指定给一个命令D：一个命令只能使用一个快捷键【知识点：快捷键编号：0104】24.下列有关三视图间的对应关系的描述错误的是________。
Ａ：主视图与俯视图之间长度相等Ｂ：主视图与左视图之间高度相等Ｃ：俯视图与左视图之间宽度相等Ｄ：以主视图为准，俯视图在它的下面，左视图在它的左面【知识点：三维图间的对应关系编号：0902】25.假如在一个图形文件中包含有“0图层、中心线、轮廓线、尺寸线”四个图层，如果仅选择“轮廓线”图层进行局部加载，那么在打开的图形中含有________图层。
A：轮廓线B：轮廓线和0图层C：中心线、尺寸线和0图层D：所有图层错误！文档中没有指定样式的文字。
【知识点：局部打开编号：0102】26.要更改AutoCAD文件的默认保存格式，需要在________中进行设置。
A：【选择文件】对话框B：【自定义用户界面】对话框C：【选项】对话框D：【草图设置】对话框【知识点：文件格式及设置编号：0105】27.在插入了带有属性的图形块时，其属性将以________显示。
A：标记B：提示C：值D：名称【知识点：属性定义与应用编号：0602】28.如果使用【拉伸面】命令将图（a）编辑为（b），则下列说法正确的是________。
A：需要将上表面拉伸两次，第一次高度值为负，第二次高度值为正B：需要将上表面拉伸两次，两次高度值为正，两次锥化值为负C：需要将上表面拉伸两次，第一次锥化值为正，第二次锥化值为负D：需要将上表面拉伸两次，第一次锥化值为负，第二次锥化值为正【知识点：拉伸面编号：0504】29.在插入属性块时，为了避免出现提示信息，可以将属性的模式设置为________。
A：不可见B：固定C：验证D：预置【知识点：属性模式编号：0602】- 8 -30.在【视口】工具栏中，其【视口缩放控制】下拉列表中的“按图纸缩放”与【Zoom】命令中的________功能相同。
A ：B ：C ：D ：【知识点：视窗缩放编号：0304】31.在绘制某倾斜直线时，如果第一点的坐标为（30,45），第二点的坐标为（@45<30），那么这两点之间的垂直距离为________。
A：30B：45C：22.5D：15【知识点：画线与相对坐标编号：0201、0301】32.下列选项中，不属于预设极轴角的是________。
A：15°B：10°C：8°D：5°【知识点：极轴角编号：0303】33.对图中的圆图形进行位移时，如果给定基点（45<30），给定第二点（按键），那么圆的位移量是________。
A：@45<30B：45<30C：45,0D：0,0错误！文档中没有指定样式的文字。
【知识点：移动编号：0403】34.下列有关【Fillet】和【Chamfer】命令的描述错误的是________。
A：【Fillet】和【Chamfer】命令都可以对二维对象和三维实体进行编辑B：使用【Fillet】命令可以对实体的多条棱边同时进行圆角C：使用【Fillet】命令可以使用不同的圆角半径对实体的多条棱边同时圆角D：激活【Fillet】命令选择实体后，系统高亮显示的是一个基面；而激活【Chamfer】命令选择实体后，系统高亮显示的是一条棱边【知识点：圆角与倒角编号：0402、0506】35.下列关于打印样式表的说法错误的是________。
A：命名打印样式表可以使图形中的每个对象以不同的颜色打印，而与对象本身的颜色无关B：命名打印样式表扩展名为.stbC：系统默认的颜色相关打印样式表是acad.stbD：系统为用户共指定了两种打印样式表【知识点：打印样式表编号：0803】36.如果将圆的绘图次序置于椭圆之下，那么在拖动如图所示的圆心夹点进行移动时，结果会________。
A：仅椭圆随之移动B：仅圆随之移动C：椭圆和圆都随之移动D：以上说法都不正确【知识点：夹点移动编号：0404】37.在AutoCAD中对插入的Word文档进行镜像时，其文字的方向________。
