cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align (B) Extrude (C) Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @045 (B) @458 (C) @8,8 (D) @088．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D) 3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D) Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B) Top (C) Middle (D) Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B) Tan，Tan，Radius (C) Tan，Tan，Tan (D) Center，Direction15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B) 多边形在圆内，多边形的顶点在圆上(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24．下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30．特性刷可以复制什么特性：(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @908 (B) @890 (C) @80 (D) @0833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35．剖面线的夹点位于是：(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38．哪个命令用于建立块的定义？(A) Insert (B) WBlock (C) ByBlock (D) BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B) 90 (C) 45 (D) 040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B) Save As (C) QSave (D) PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B) 红色(C) 黄色(D) 黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69．使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。

完整版cad考试试题库及参考答案一、单选题1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，使用哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D二、多选题1. CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. ROTATED. COPY答案：ABCD2. 在CAD中，哪些命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：ABC三、判断题1. 在CAD中，使用“GROUP”命令可以将多个对象组合成一个组。

答案：正确2. CAD中的“ARRAY”命令只能创建矩形阵列。

答案：错误3. 在CAD中，使用“TRIM”命令可以延伸对象。

答案：错误四、填空题1. 在CAD中，使用“____”命令可以创建多段线。

答案：PLINE2. 要改变CAD中对象的颜色，可以使用“____”命令。

答案：COLOR3. CAD中，使用“____”命令可以对对象进行镜像复制。

答案：MIRROR五、简答题1. 请简述CAD中“OFFSET”命令的作用。

答案：OFFSET命令用于创建与指定对象平行且具有一定距离的新对象。

2. 描述CAD中“ARRAY”命令的两种基本类型。

答案：ARRAY命令的两种基本类型是矩形阵列和环形阵列。

矩形阵列用于创建对象的行和列，而环形阵列则用于创建围绕一个中心点的对象阵列。

六、绘图题1. 请使用CAD软件绘制一个长为100单位，宽为50单位的矩形，并将其旋转45度。

答案：（答案为绘图操作步骤）- 使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。

- 使用ROTATE命令将矩形旋转45度。

2. 绘制一个半径为30单位的圆，并在圆心处创建一个直径为10单位的小圆。

（完整版）CAD考试试题库及参考答案CAD 考试试题库及参考答案一、单项选择1 、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。

A 、绝对坐标B 、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD 环境中（即AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A 、用户坐标系 B 、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A 、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE 命令画出一个矩形，该矩形中有___B___ 图元实体。

A．1 个B．4个C．不一定D．5 个6、用STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___ 命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET 命令时，先应设置__A ___ 。

A．圆弧半径R B．距离 D C ．角度值D．内部块Block8、剪切物体需用___A___ 命令。

A．Trim B．Extend C．Stretch D ．Chamfer9、当使用LINE 命令封闭多边形时，最快的方法是__A ___ 。

A ．输入 C 回车B ．输入 B 回车C．输入PLOT 回车D．输入DRAW 回车10 、AutoCAD 中的图层数最多可设置为__B ___ 。

A．10 层B．没有限制C．5 层D．256 层11 、CP 是哪个命令的热键名__B ___ 。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12．ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D __ 。

A ．起点、圆心、终点B ．起点、终点、半径C．起点、圆心、圆心角落 D ．起点、终点、圆心角13 、CIRCLE 命令中的TTR 选项是指用__D __ 方式画圆弧。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

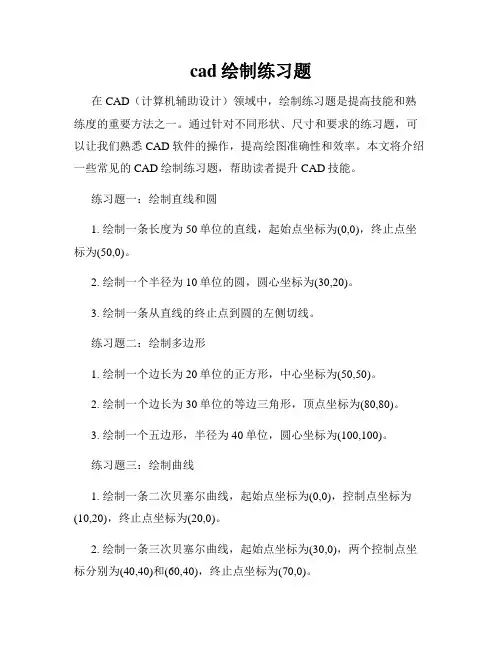

cad绘制练习题在CAD（计算机辅助设计）领域中，绘制练习题是提高技能和熟练度的重要方法之一。

通过针对不同形状、尺寸和要求的练习题，可以让我们熟悉CAD软件的操作，提高绘图准确性和效率。

本文将介绍一些常见的CAD绘制练习题，帮助读者提升CAD技能。

练习题一：绘制直线和圆1. 绘制一条长度为50单位的直线，起始点坐标为(0,0)，终止点坐标为(50,0)。

2. 绘制一个半径为10单位的圆，圆心坐标为(30,20)。

3. 绘制一条从直线的终止点到圆的左侧切线。

练习题二：绘制多边形1. 绘制一个边长为20单位的正方形，中心坐标为(50,50)。

2. 绘制一个边长为30单位的等边三角形，顶点坐标为(80,80)。

3. 绘制一个五边形，半径为40单位，圆心坐标为(100,100)。

练习题三：绘制曲线1. 绘制一条二次贝塞尔曲线，起始点坐标为(0,0)，控制点坐标为(10,20)，终止点坐标为(20,0)。

2. 绘制一条三次贝塞尔曲线，起始点坐标为(30,0)，两个控制点坐标分别为(40,40)和(60,40)，终止点坐标为(70,0)。

3. 绘制一条样条曲线，起始点坐标为(80,0)，两个控制点坐标分别为(80,40)和(100,40)，终止点坐标为(100,0)。

练习题四：绘制三维图形1. 绘制一个立方体，边长为30单位，中心坐标为(50,50,0)。

2. 绘制一个圆柱体，底面半径为20单位，高度为40单位，底面圆心坐标为(80,80)。

3. 绘制一个球体，半径为25单位，圆心坐标为(100,100)。

通过完成这些练习题，你将能够熟悉CAD软件的绘图工具和操作方式，提高绘图技能和准确性。

在实际的CAD设计工作中，这些基本的绘图技巧将成为你的宝贵资产。

继续精练和掌握这些绘图技能，你将能够更高效地完成CAD设计任务，并提供高质量的图纸和模型。

总结通过参与CAD绘制练习题，我们可以提高CAD软件的操作技能，熟悉各种常见几何图形的绘制方法，掌握曲线的绘制和三维图形的建模技巧。

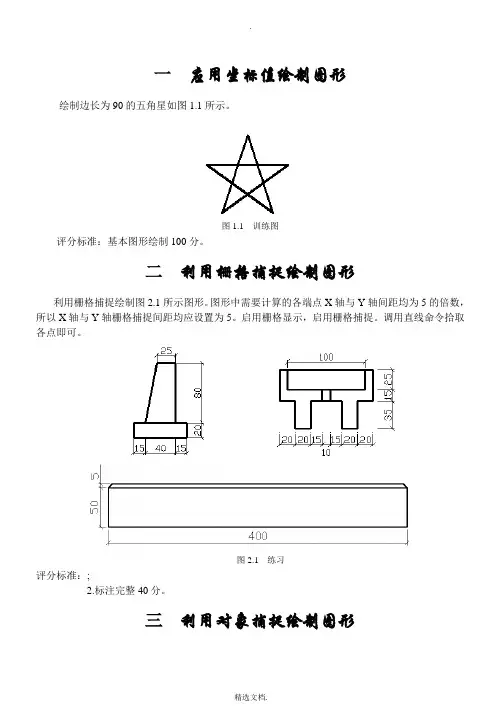

.一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。

图1.1 训练图评分标准：基本图形绘制100分。

二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。

图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。

启用栅格显示，启用栅格捕捉。

调用直线命令拾取各点即可。

图2.1练习评分标准：;2.标注完整40分。

三利用对象捕捉绘制图形精选文档.图3-1;2.文字、尺寸标注完整40分。

四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图与图2.1右侧所示图形;（2）利用正交与对象追踪绘制图4.1所示图形;图4.1 U形桥台投影图`评分标准：1.基本图形绘制完整60分。

;分。

.五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。

图5.1 门栓评分标准：1.基本图形绘制60分。

;2.角度标注准确，清晰20分。

`3.尺寸标注准确，清晰20分。

;六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。

图6.1 图形练习图6.2 图形练习评分标准：1.基本图形绘制完整60分。

2.所有标注完整，清晰40分。

`精选文档.七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。

（2）绘制如图7.1所示四棱台投影图。

`（3）绘制图7.2所示正六棱柱投影图。

`图7.1 四棱台投影图图7.2 六棱柱投影图`2.尺寸标注清晰完整40分。

`八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。

图建筑物立面图（展开图）.习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。

图9.1花格窗``习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。

图10.1 房层建筑设计图利用阵列命令绘制图10.2所示图形。

``精选文档.图10.2练习`习题十一绘制图形的剖面线练习图11.1所示圆形沉井及图11.2所示图形。

图11.1 圆形沉井图11.2 练习评分标准：2..尺寸标注准确，清晰40分。

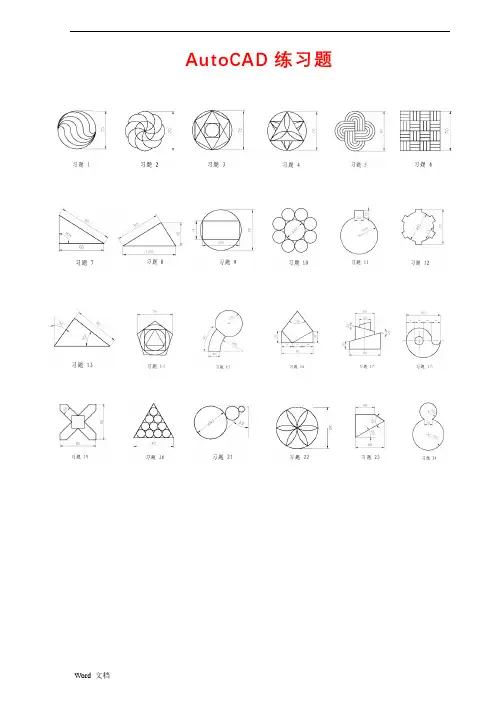

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

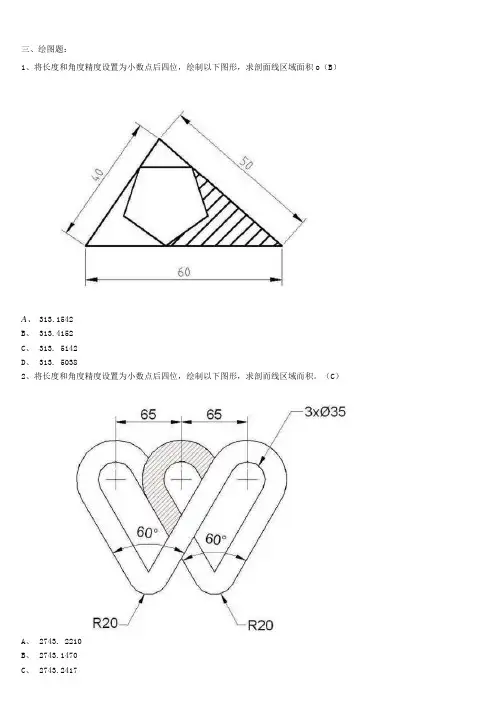

三、绘图题：1、将长度和角度精度设置为小数点后四位，绘制以下图形，求剖面线区域面积o（B）A、 313.1542B、313.4152C、313. 5142D、313. 50382、将长度和角度精度设置为小数点后四位，绘制以下图形，求剖而线区域而积。

（C）A、2743. 2210B、2743.1470C、2743.2417（A）D、2743. 3526（A）AB=2BCA、5756. 1863B、5756.1683C、5756.1386D、5756. 1836 4、将长度和角度精度设置为小数点后四位，绘制以下图形，求剖而线区域的面积。

（D）A、8378.4385B、8378.4538C、8378.5438D、8378.4358 6积。

（A）A、1814. 2641B、1814.2462C、1814. 2264D、1814. 26146、将长度和角度精度设置为小数点后四位，绘制以下图形，求G圆半径。

（A）AB=BC=CD=DE=EFA、 5. 5392B、 5. 5293C、 5. 5923D、 5. 5953（B）A、58. 5219B、58.5119C、58.2119D、58. 51298、按照图画出所示盖板，求剖而线区域的而积。

（A）A、5795. 9766B、5795.9767C、5795. 9776D、5795. 9677B 、3511.7403D 、3511.7405A 、 223. 3903B 、 223. 9603A 、3511.7402C 、3511.7401 10、按照图画出所示起重机吊钩，求尺寸A 的数值。

（C ） C 、 223. 9903D 、 223. 997312、按照图画出所示图形，求该图形的面积。

（C）A,383.7104 B、383. 1740 C、383. 7140D、383. 7410A 、 22324. 2308B 、 22324. 2083 14、按照图画出所示图形，求AB 两点之间的距离。

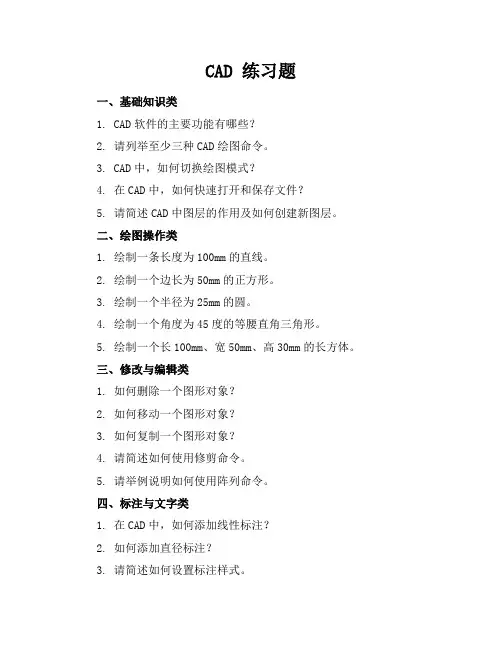

CAD 练习题一、基础知识类1. CAD软件的主要功能有哪些？2. 请列举至少三种CAD绘图命令。

3. CAD中，如何切换绘图模式？4. 在CAD中，如何快速打开和保存文件？5. 请简述CAD中图层的作用及如何创建新图层。

二、绘图操作类1. 绘制一条长度为100mm的直线。

2. 绘制一个边长为50mm的正方形。

3. 绘制一个半径为25mm的圆。

4. 绘制一个角度为45度的等腰直角三角形。

5. 绘制一个长100mm、宽50mm、高30mm的长方体。

三、修改与编辑类1. 如何删除一个图形对象？2. 如何移动一个图形对象？3. 如何复制一个图形对象？4. 请简述如何使用修剪命令。

5. 请举例说明如何使用阵列命令。

四、标注与文字类1. 在CAD中，如何添加线性标注？2. 如何添加直径标注？3. 请简述如何设置标注样式。

4. 如何在CAD图中添加文字？5. 请举例说明如何修改文字样式。

五、图层与块类1. 如何设置当前图层？2. 如何冻结和解冻图层？3. 请简述如何创建块。

4. 如何插入一个块？5. 请举例说明如何编辑块。

六、打印与输出类1. 如何设置打印比例？2. 如何设置打印区域？3. 请简述如何导出CAD图纸为PDF格式。

4. 如何打印多个视图？5. 请举例说明如何在打印时添加图签。

七、高级绘图技巧类1. 如何使用多段线命令绘制一条带有不同线宽的线条？2. 请描述如何使用样条曲线命令绘制一条光滑的曲线。

3. 如何使用面域命令创建一个闭合区域？4. 请举例说明如何使用图案填充命令填充一个区域。

5. 如何使用边界命令提取图形的边界？八、三维建模类1. 在CAD中，如何从二维图形创建三维实体？2. 如何在三维空间中绘制一条直线？3. 请简述如何使用拉伸命令创建三维模型。

4. 如何使用旋转命令创建旋转体？5. 请举例说明如何使用放样命令创建复杂的三维模型。

九、尺寸与公差类1. 如何在CAD中添加半径标注？2. 请简述如何设置尺寸公差。

CAD练习题一、基础知识类1. CAD软件的主要功能有哪些？2. 请列举至少三种CAD绘图命令。

3. 在CAD中，如何切换绘图模式？4. CAD中，如何快速调整视图？5. 请简述CAD中图层的作用及如何创建新图层。

二、绘图操作类1. 绘制一个边长为100的正方形。

2. 绘制一个半径为50的圆。

3. 绘制一条长度为200、角度为45度的直线。

（此处可附上简单图形）5. 绘制一个长200、宽100的矩形，并标注尺寸。

三、编辑修改类1. 如何快速选择对象进行修改？2. 在CAD中，如何复制一个对象？（此处可附上简单图形）（此处可附上简单图形）（此处可附上简单图形）四、文字与标注类1. 在CAD中，如何添加单行文字？2. 请简述如何设置文字样式。

3. 如何快速添加连续的标注？（此处可附上简单图形）5. 如何添加多行文字注释？五、图层与块操作类1. 如何设置图层的颜色、线型和线宽？2. 请简述如何创建块和插入块。

3. 如何使用块编辑器修改块？4. 如何快速切换图层？（此处列出图层名称及属性要求）六、打印与输出类1. 如何设置打印范围？2. 请简述如何设置打印比例。

3. 如何在打印预览中调整图纸位置？4. 如何将CAD图纸转换为PDF格式？5. 请简述如何将CAD图纸输出为图片格式。

七、三维建模类1. 如何在CAD中创建一个基本的长方体模型？2. 请描述如何在三维空间中绘制一条直线。

3. 如何使用拉伸命令将二维图形转换为三维实体？4. 绘制一个直径为100、高度为200的圆柱体。

5. 如何在三维视图中调整摄像机的位置和角度？八、高级绘图技巧类（此处可附上复杂图形）2. 如何使用多段线命令绘制一条具有不同线型和宽度的线条？（此处可附上复杂曲线图形）4. 如何使用面域命令将闭合图形转换为面域？（此处可附上复杂图形）九、尺寸与公差类1. 如何在CAD中设置尺寸样式？2. 请简述如何添加公差标注。

（此处可附上简单图形）（此处可附上简单图形）5. 如何在标注中添加前缀或后缀？十、图纸管理类1. 如何在CAD中创建新的图纸空间？2. 请简述如何设置图纸边界。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

AutoCAD练习题习题1：定数等分画圆弧…◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

…◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）~⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）{⑶重复以上的操作，完成圆弧的绘制（如图所示）]⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）！>习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

&◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示），⑵使用“环形阵列”命令，阵列出8个圆（如图所示）}⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）…⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

;◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）|⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）^⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）$⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）《$习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
