(完整版)CAD练习题(附带详细绘图步骤)汇总

cad画图练习题（打印版）### CAD画图练习题（打印版）#### 练习一：基础几何图形绘制目标：熟练掌握直线、圆、矩形等基本图形的绘制方法。

步骤：1. 打开CAD软件，新建一个绘图文件。

2. 使用直线命令绘制一个边长为100单位的正方形。

3. 在正方形内部绘制一个直径为50单位的圆。

4. 以正方形的中心为圆心，绘制一个半径为30单位的圆。

5. 完成图形后，使用尺寸标注命令标注出各个图形的尺寸。

#### 练习二：复杂几何图形绘制目标：掌握多边形、椭圆等复杂图形的绘制和尺寸标注。

步骤：1. 绘制一个边长为80单位的正六边形。

2. 在正六边形的中心绘制一个长轴为60单位，短轴为40单位的椭圆。

3. 使用偏移命令，将正六边形的边向外偏移10单位。

4. 对绘制的图形进行尺寸标注和对齐标注。

#### 练习三：三维图形绘制目标：学习三维图形的基本绘制方法，如长方体、圆柱等。

步骤：1. 切换到三维视图，新建一个三维绘图文件。

2. 绘制一个长100单位，宽50单位，高30单位的长方体。

3. 在长方体的中心位置绘制一个直径为40单位，高为60单位的圆柱。

4. 使用拉伸命令，将一个平面图形拉伸成三维实体。

5. 对三维图形进行尺寸标注，展示其长、宽、高。

#### 练习四：建筑平面图绘制目标：掌握建筑平面图的绘制，包括墙体、门窗等元素。

步骤：1. 绘制一个包含客厅、卧室、厨房和卫生间的简单住宅平面图。

2. 使用墙体命令绘制墙体，注意墙体的厚度。

3. 在适当位置绘制门窗，使用门命令和窗命令。

4. 为房间添加家具，如床、沙发、餐桌等。

5. 对平面图进行尺寸标注和房间名称标注。

#### 练习五：机械零件图绘制目标：学习机械零件图的绘制，如轴承、齿轮等。

步骤：1. 绘制一个简单的轴承零件图，包括内外圈、滚珠等。

2. 使用圆弧命令绘制轴承的滚道。

3. 绘制齿轮的齿形，注意齿数和模数。

4. 对零件图进行尺寸标注，包括直径、宽度等。

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

cad制图练习题（打印版）### CAD制图练习题（打印版）#### 一、基础绘图练习目的：熟悉CAD软件的基础操作，包括直线、圆、矩形等基本图形的绘制。

练习内容：1. 绘制一个长100mm，宽50mm的矩形。

2. 在矩形内部绘制一个直径为40mm的圆。

3. 绘制两条垂直于矩形长边的直线，距离长边各20mm。

4. 绘制一个与圆相切的正方形，边长为30mm。

注意事项：- 确保所有图形的尺寸准确无误。

- 使用合适的图层和线型以区分不同的图形元素。

#### 二、复杂图形绘制目的：提高对复杂图形绘制的掌握程度，包括图形的组合与变换。

练习内容：1. 绘制一个五边形，边长为60mm。

2. 在五边形的每个顶点处绘制一个半径为20mm的圆。

3. 将五边形的每个边延长50mm。

4. 绘制一个与五边形内切的正六边形。

注意事项：- 注意图形的对称性和比例。

- 练习使用镜像、旋转等变换工具。

#### 三、三维图形绘制目的：掌握三维图形的绘制技巧，理解三维空间中图形的表达。

练习内容：1. 绘制一个长方体，长100mm，宽80mm，高50mm。

2. 在长方体的顶部绘制一个直径为60mm的圆柱体。

3. 使用拉伸命令，将五边形拉伸成五棱柱，高度为30mm。

4. 绘制一个圆锥体，底面直径为40mm，高度为60mm。

注意事项：- 理解三维坐标系和视图转换。

- 练习使用不同的视图来观察和编辑三维图形。

#### 四、工程图绘制目的：学习工程图的绘制方法，包括尺寸标注、公差标注等。

练习内容：1. 根据前述练习绘制的图形，为其添加尺寸标注。

2. 为长方体的长、宽、高添加公差标注。

3. 为五边形的边长添加角度标注。

4. 绘制一个简单的装配图，包括两个以上的组件，并为其添加装配尺寸。

注意事项：- 学习并掌握尺寸标注的规则和方法。

- 理解公差的概念，并能够正确标注。

#### 五、综合应用练习目的：综合运用CAD制图技能，完成一个小型项目的设计。

cad练习题及绘制方法CAD（Computer Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的技术。

它能够通过计算机软件实现图形的绘制、编辑和分析，大大提高了工作效率和精确度。

本文将介绍一些CAD练习题及相应的绘制方法，以帮助读者熟练掌握CAD软件的使用。

一、直线绘制直线是CAD绘图中最基本的元素之一，也是绘制其他图形的基础。

下面是一些直线绘制的练习题及相应的绘制方法。

练习题1：绘制一条水平直线，长度为100个单位。

绘制方法：1. 打开CAD软件，选择“直线”工具（通常可以通过工具栏或菜单栏找到）。

2. 在绘图区域内点击鼠标左键，确定起始点。

3. 使用方向键或输入具体数值来指定直线的长度。

4. 再次点击鼠标左键，确定终点。

练习题2：绘制一条垂直直线，长度为150个单位。

绘制方法：1. 执行绘制方法1中的步骤1。

2. 在绘图区域内点击鼠标左键，确定起始点。

3. 使用方向键或输入具体数值来指定直线的长度。

4. 在键盘上输入“90”或按下“垂直”按钮，使直线垂直于水平轴。

5. 再次点击鼠标左键，确定终点。

二、圆绘制圆是CAD绘图中常用的图形，用于表示圆形零件、孔洞等。

下面是一些圆绘制的练习题及相应的绘制方法。

练习题3：绘制一个半径为50个单位的圆。

绘制方法：1. 打开CAD软件，选择“圆”工具。

2. 在绘图区域内点击鼠标左键，确定圆心。

3. 使用方向键或输入具体数值来指定圆的半径。

4. 再次点击鼠标左键，确定圆上的一个点。

练习题4：绘制一个直径为80个单位的圆。

绘制方法：1. 执行绘制方法3中的步骤1。

2. 在绘图区域内点击鼠标左键，确定圆心。

3. 使用方向键或输入具体数值来指定圆的直径。

4. 再次点击鼠标左键，确定圆上的一个点。

三、多段线绘制多段线是由多个连接的线段组成的曲线，可以用于绘制不规则形状或曲线。

下面是一些多段线绘制的练习题及相应的绘制方法。

练习题5：绘制一个三角形，边长分别为100、150和120个单位。

cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。

- 房间尺寸为：长4米，宽3米，高2.5米。

- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。

- 房间的门位于长边的中间，门宽0.9米，高2米。

- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为米。

3. 使用矩形命令绘制房间的外框。

4. 根据尺寸绘制床、桌子和椅子。

5. 使用门和窗户命令或矩形命令绘制门和窗户。

6. 保存并打印图纸。

#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。

- 齿轮的齿数为20，模数为2。

- 齿轮的直径为50厘米。

- 齿轮中心有一个直径为10厘米的孔。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为厘米。

3. 使用圆命令绘制齿轮的外圆。

4. 使用阵列命令创建齿轮的齿。

5. 使用圆命令绘制齿轮中心的孔。

6. 保存并打印图纸。

#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。

- 立方体的边长为10厘米。

- 在立方体的一个面上绘制一个直径为5厘米的圆。

操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。

2. 设置绘图单位为厘米。

3. 使用立方体命令绘制立方体。

4. 切换到立方体的顶面视图。

5. 使用圆命令在顶面上绘制一个圆。

6. 保存并打印图纸。

#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。

- 建筑高度为10米，宽度为5米。

- 建筑包含两层，每层高度为4米。

- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。

- 建筑的门位于底层的中间，门宽1米，高2米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

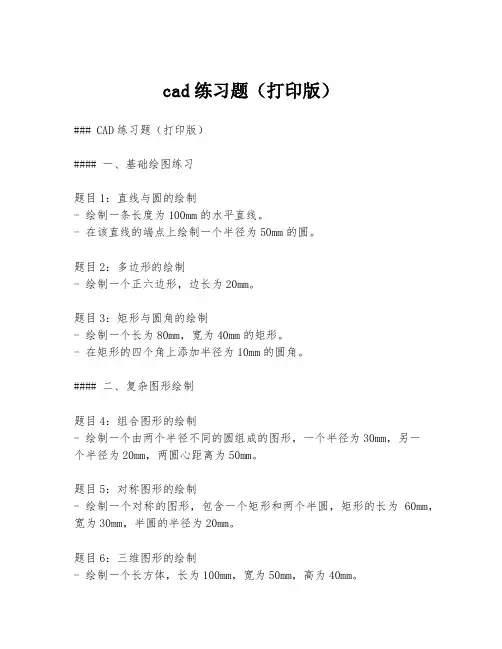

cad练习题（打印版）### CAD练习题（打印版）#### 一、基础绘图练习题目1：直线与圆的绘制- 绘制一条长度为100mm的水平直线。

- 在该直线的端点上绘制一个半径为50mm的圆。

题目2：多边形的绘制- 绘制一个正六边形，边长为20mm。

题目3：矩形与圆角的绘制- 绘制一个长为80mm，宽为40mm的矩形。

- 在矩形的四个角上添加半径为10mm的圆角。

#### 二、复杂图形绘制题目4：组合图形的绘制- 绘制一个由两个半径不同的圆组成的图形，一个半径为30mm，另一个半径为20mm，两圆心距离为50mm。

题目5：对称图形的绘制- 绘制一个对称的图形，包含一个矩形和两个半圆，矩形的长为60mm，宽为30mm，半圆的半径为20mm。

题目6：三维图形的绘制- 绘制一个长方体，长为100mm，宽为50mm，高为40mm。

#### 三、尺寸标注练习题目7：直线与圆的尺寸标注- 对题目1中绘制的直线和圆进行尺寸标注。

题目8：多边形与矩形的尺寸标注- 对题目2和题目3中绘制的正六边形和矩形进行尺寸标注。

题目9：组合图形的尺寸标注- 对题目4中绘制的组合图形进行尺寸标注。

#### 四、图层管理练习题目10：创建图层并应用- 创建至少三个图层，分别为“直线”，“圆”和“多边形”。

- 将题目1至题目6中的图形分别放置到相应的图层中。

题目11：图层属性的设置- 设置每个图层的颜色、线型和线宽。

题目12：图层的显示与隐藏- 隐藏“直线”图层，显示其余图层。

- 显示所有图层。

#### 五、文本和块的应用题目13：文本的创建与编辑- 在图纸上创建文本，输入“CAD练习题”并设置字体大小为10。

题目14：块的创建与插入- 将题目1中的直线和圆组合成一个块，并命名为“直线与圆”。

- 在图纸的不同位置插入该块。

#### 六、综合应用练习题目15：综合图形的绘制与标注- 绘制一个包含直线、圆、矩形、多边形和三维图形的综合图形。

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。

【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。

图1-9绘制圆和正多边形 图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。

图1—11用Offset和Trim等命令绘制图形 图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。

图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。

图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

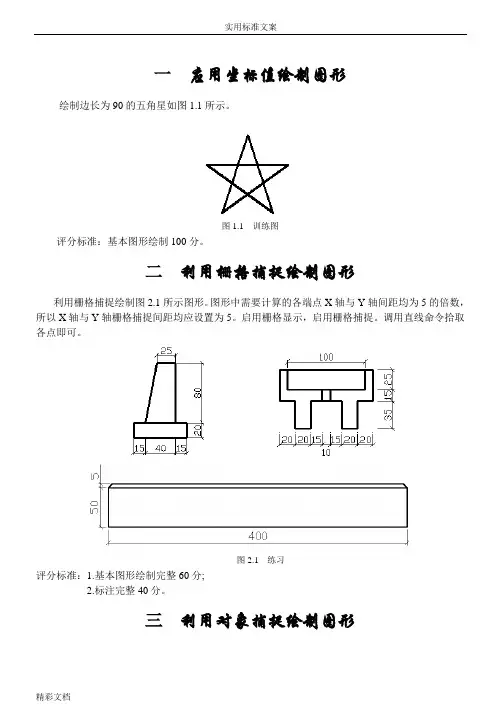

一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。

图1.1 训练图评分标准：基本图形绘制100分。

二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。

图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。

启用栅格显示，启用栅格捕捉。

调用直线命令拾取各点即可。

图2.1练习评分标准：1.基本图形绘制完整60分;2.标注完整40分。

三利用对象捕捉绘制图形画图3.1所示图形图3-1评分标准：1.基本图形绘制完整60分;2.文字、尺寸标注完整40分。

四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形;（2）利用正交与对象追踪绘制图4.1所示图形;图4.1 U形桥台投影图`评分标准：1.基本图形绘制完整60分。

;2.尺寸标注清晰完整40分。

五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。

图5.1 门栓评分标准：1.基本图形绘制60分。

;2.角度标注准确，清晰20分。

`3.尺寸标注准确，清晰20分。

;六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。

图6.1 图形练习图6.2 图形练习评分标准：1.基本图形绘制完整60分。

2.所有标注完整，清晰40分。

`七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。

（2）绘制如图7.1所示四棱台投影图。

`（3）绘制图7.2所示正六棱柱投影图。

`图7.1 四棱台投影图图7.2 六棱柱投影图评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分。

`八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。

图8.1建筑物立面图（展开图）评分标准：1.基本图形绘制完整60分2.尺寸标注清晰完整40分习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。

图9.1花格窗评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分`习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

实验二：基本命令（一）实验三：基本命令（二）实验四：基本命令（三）实验五：图形对象的编辑与修改一实验六：图形对象的编辑与修改二实验七：图形对象的编辑与修改三实验八：建立图形对象模型练习一实验九：建立图形对象模型练习二实验十：建立图形对象模型练习三实验十一：建立图形对象模型练习四实验十二：尺寸标注练习实验十三：尺寸标注练习二实验十四：文本输入练习实验十五：块文件的建立与练习实验十六：图形后处理命令练习附1：图形文件的保存及上传附2：上机操作要求操作基础训练实验一：AutoCAD。

界面、初步操作命令以及系统变量设置，视图控制命令与对象常规编辑命令等AutoCAD 内容：按照教材、教学内容要求，进行启动、绘图界面分析、系统变量的调整、视图控制命 A. 令等，自定义练习。

画图练习一、二。

B.画图练习一基本操作练习，、（95（145，125））先执行line命令绘制一个三角形，三角形的三个顶点分别为（45，125、210）。

然后再绘制这个三角形的内切圆和外接圆。

“三点”选项）。

画外接圆：A.circle命令（ B.画内切圆方法有两种：方法一：执行circle命令，选择“相切、相切、相切”选项，分别点击三角形的三个边。

方法二：先执行xline命令（参照线），选择命令中“平分线（B）”选项平分三角形的顶点，平分线的交点即为三角形中心点；以中心点为圆的圆心，执行circle 命令绘制内切圆。

（此种方法要使用“对象捕捉”命令，但不如第1种方法简单、快捷。

）画图练习二基本操作练习按图示标注的尺寸绘制一个矩形和一条直线，左下角的坐标为任意坐标位置。

实验二：基本命令（一）内容：点、线、圆（弧）、圆环、椭圆（弧）等基本绘图命令的练习。

画图练习二选一。

20 1．画图练习三绘制图形要求：轮廓线线宽0.2 ；不要标注；尺寸要准确。

提示：借助于圆或直线、点测量等辅助手段绘制下图，完成图形后要删去辅助线20 2．实验三：基本命令（二）内容：矩形、正多边形、图案填充等基本绘图命令。

第一章绘制命令练习1.1输入点的坐标画线【练习1-1】：利用点的绝对或相对直角坐标绘制图1-1所示的图形【练习1-2】：利用点的绝对或相对直角坐标绘制图 1-2所示的图形【练习1-3】：禾U用点的相对直角坐标和相对极坐标绘制图1-3所示的图形提示：点（1）可通过正交偏移捕捉（FROM ）确定161.2利用正交模式或极坐标追踪模式画线【练习1-5】：打开正交模式，通过输入直线的长度绘制图提示：可利用角度覆盖方式(Polar Angle Overrides )绘制适当长度的AB 线段，然后将多余的部分修剪掉。

【练习1-4所示的图形。

1-5所示的图形771 10■ 15.35 . .12| |11寸 e11L£91 !■30 47【练习1-6】：设定极坐标追踪角度为 30°,并打开极坐标追踪（直线的长度画出图1-6所示的图形。

【练习1-7】：设定极坐标追踪角度为 10°，并打开极坐标追踪（POLAR ），然后通过输入直线的长度画出图1-7所示的图形POLAR ），然后通过输入10131821■- ■ ■ ■ ■ ■ ■168178131.3使用对象捕捉精确画线【练习1-8】：打开附盘上的文件“ 1-8.dwg ”，使用LINE 命令并利用对象捕捉将图左图修改为右图。

0/T【练习1-9】：打开附盘上的文件“ 1-9.dwg ”，使用LINE 命令并利用对象捕捉将图左图修改为右图1-8中的1-9中的提示：点(1)、(2)可利用延伸捕捉(EXT)确定【练习1-10】：打开附盘上的文件“ 1-lO.dwg ”，利用平行捕捉(PAR)及建立临时追踪点(TT)的方法将图1-10中的左图修改为右图(3)、(4)处建立临时追踪点1.4利用自动追踪画线【练习1-11】：打开附盘上的文件“ 1- 11.dwg ”，利用级坐标追踪、自动捕捉及自动追踪功能将图1-11中的左图改为右图一、一一L,1匚口B. 1--------------- 1 ~= 11图1-11 利用极坐标追踪、自动捕捉及自动追踪功能画线【练习1-12】：打开附盘上的文件“1- 12.dwg ”，利用级坐标追踪、自动捕捉及自动追踪功能将图1-12中的左图改为右图。

CAD练习题(带步骤)AutoCAD练题题1：定数等分画圆弧在练中，我们需要先画一条长为70的直线，并将其等分为6份。

然后使用“多段线”命令，在指定起点和终点的情况下绘制圆弧。

重复以上操作，直到完成所有圆弧的绘制。

最后，选择“圆”命令，绘制圆的中点，并添加尺寸标注。

题2：环形阵列画圆弧在该题中，我们需要绘制由8段相同的圆弧构成的图形。

使用环形阵列命令可以快速完成该图形的绘制。

首先绘制一个直径为35的圆，然后复制并阵列出8个圆。

使用“修剪”命令修剪出一段圆弧，并删除多余的圆。

再次使用“环形阵列”命令，阵列出8个圆弧，并添加尺寸标注。

题3：使用极轴追踪绘制图形在该题中，我们需要练多边形的绘制，并使用45°极轴追踪。

首先对“极轴追踪”进行设置，然后绘制一个直径为70的圆和一个内接于圆的正6边形。

使用“对象捕捉”命令绘制直线，并使用极轴追踪方式绘制一条连接于线上的直线。

最后使用“直线”命令连接其余直线，并在矩形里面绘制一个小圆并添加尺寸标注。

题4：使用镜像、修剪命令绘制图形在该题中，我们需要绘制对称图形，并使用镜像命令生成。

绘制一个直径为70的圆和接于圆的正三角形。

使用边界修剪命令完成三角形里面的几条线段。

⑴使用“直线”命令，画一条长为50的直线，再使用“构造线”命令画一条垂直于直线的射线（如图所示）⑵使用“圆”命令，捕捉圆心A点，画半径为70的圆，使圆和射线相交于B点，连接线段AB（如图所示）⑶使用“偏移”命令，偏移出一条距离为20的线段，连接点C和D（如图所示）⑷使用“圆”命令，捕捉点C为圆心，画半径为20的圆，使圆和线段CD相交于E点，连接线段DE（如图所示）⑸使用“修剪”命令，修剪和删除多余线条，并添加尺寸标注（如图所示）2、需要使用优弧命令来绘制圆弧。

操作提示：⑴使用“圆”命令，绘制圆心为A点，半径为50的圆（如图所示）⑵使用“优弧”命令，选择起点为B点，终点为C点，中间点为D点，绘制圆弧（如图所示）命令: _fillet当前设置: 模式=默认。
