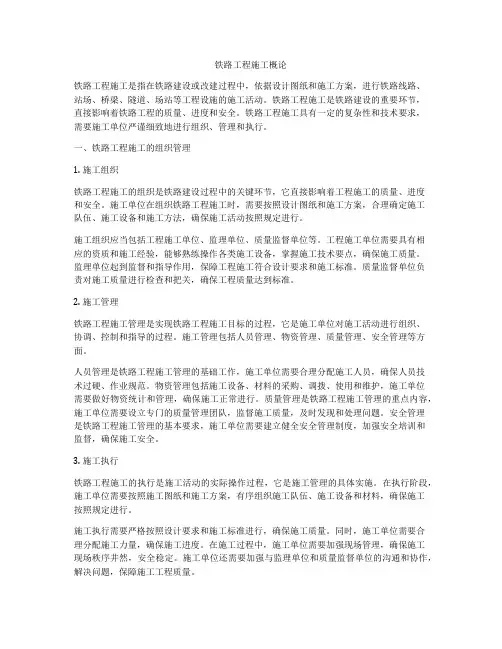

铁路工程施工概论铁路工程施工是指在铁路建设或改建过程中，依据设计图纸和施工方案，进行铁路线路、站场、桥梁、隧道、场站等工程设施的施工活动。
铁路工程施工是铁路建设的重要环节，直接影响着铁路工程的质量、进度和安全。
铁路工程施工具有一定的复杂性和技术要求，需要施工单位严谨细致地进行组织、管理和执行。
一、铁路工程施工的组织管理1. 施工组织铁路工程施工的组织是铁路建设过程中的关键环节，它直接影响着工程施工的质量、进度和安全。
施工单位在组织铁路工程施工时，需要按照设计图纸和施工方案，合理确定施工队伍、施工设备和施工方法，确保施工活动按照规定进行。
施工组织应当包括工程施工单位、监理单位、质量监督单位等。
工程施工单位需要具有相应的资质和施工经验，能够熟练操作各类施工设备，掌握施工技术要点，确保施工质量。
监理单位起到监督和指导作用，保障工程施工符合设计要求和施工标准。
质量监督单位负责对施工质量进行检查和把关，确保工程质量达到标准。
2. 施工管理铁路工程施工管理是实现铁路工程施工目标的过程，它是施工单位对施工活动进行组织、协调、控制和指导的过程。
施工管理包括人员管理、物资管理、质量管理、安全管理等方面。
人员管理是铁路工程施工管理的基础工作，施工单位需要合理分配施工人员，确保人员技术过硬、作业规范。
物资管理包括施工设备、材料的采购、调拨、使用和维护，施工单位需要做好物资统计和管理，确保施工正常进行。
质量管理是铁路工程施工管理的重点内容，施工单位需要设立专门的质量管理团队，监督施工质量，及时发现和处理问题。
安全管理是铁路工程施工管理的基本要求，施工单位需要建立健全安全管理制度，加强安全培训和监督，确保施工安全。
3. 施工执行铁路工程施工的执行是施工活动的实际操作过程，它是施工管理的具体实施。
在执行阶段，施工单位需要按照施工图纸和施工方案，有序组织施工队伍、施工设备和材料，确保施工按照规定进行。
施工执行需要严格按照设计要求和施工标准进行，确保施工质量。
第1章铁道概论课程概述1.1课程在专业中的地位、作用、培养目标地位：“铁道概论”是铁路高等院校各专业开设的一门共同基础课,它为铁路各专业的学生学习铁路相关专业课提供必要的基础知识,可以也是一门铁路专业基础课.知识要求:该课程系统地又扼要地讲述铁路史、铁路运输业、铁路运输设备以及铁路运输工作的基本概念,基本原理及基本运用.作用：1、了解铁路线路的基本知识；2、能够区分铁路车辆和机车，并了解车辆和机车的组成；3、了解铁路车站的分类及各种铁路车站所完成的运输任务；4、了解铁路信号的通信的基本知识；5、能够分辨铁路旅客运输、货物运输和行车组织的分别，识别列车运行图。
6、能够认识到铁路运输发展的动向，了解高速铁路和重载运输以及铁路动车组的发展情况。
培养目标：通过对铁道概论的学习，要求学生建立铁路运输整体概念；掌握铁路运营机制，树立铁路全局观念；了解铁路各专业（机、车、工、电、辆）之间的关系，确立本专业在整个铁路运输业中的地位和重要性，为后续课程的学习奠定基础。
此外，通过一体化教学和现场教学激发学生的学习积极性，充分调动学生主观能动性，培养竞争和团结精神，树立学习本专业相关知识的兴趣。
1.2课程的主要内容1.2.1铁路发展现状从1876年修建第一条铁路到现在，中国铁路已经走过了130年的历史。
随着中国经济的快速发展，中国铁路的建设规模和技术水平不断提高。
一个横贯东西、沟通南北、干支结合的具有相当规模的铁路运输网络已经形成并逐步趋于完善。
中国铁路营业里程目前已达 76,580 km，列世界第三（美国、俄罗斯之后），亚洲第一。
其中国家铁路63,342km，合资铁路8,462km，地方铁路4,776km。
目前，中国铁路用占世界６％的营业里程完成了占世界２４％的换算周转量，换算密度为世界平均水平的４倍，是世界上最繁忙的铁路。
中国铁路客货运量在国内运输市场占有份额分别达到35 % 和55 %左右。
近十几年来中国铁路在客运提速、货运重载、铁路信息化和建立行车安全保障体系等方面取得重大发展，线路结构进一步优化。
2016-2017学年第2学期离线作业科目：铁道工程概论*****学号：班级：2015-48班(高专) 专业：铁道工程技术西南交通大学远程与继续教育学院直属学习中心一、主观题(共15道小题)1.简述铁路运输系统的组成部分答：答：1）客货流系统2）载运机具系统；3）路网系统4）运输管理系统；5）生产组织系统；6）信息系统2.简述铁路运输设备的主要内容答：答：主要内容有线路、线路、机车车辆、信号设备、车站等3.简述铁路运输的性质与特点答：答：1 铁路运输的准确性和连续性强。
铁路运输几乎不受气候影响，一年四季可以不分昼夜地进行定期的、有规律的、准确的运转。
2 铁路运输速度比较快。
铁路货运速度每昼夜可达几百公里，一般货车可达100 km/h左右，远远高于海上运输。
3 运输量比较大。
铁路一列货物列车一般能运送3000～5000t货物，远远高于航空运输和汽车运输。
4 铁路运输成本较低。
铁路运输费用仅为汽车运输费用的几分之一到十几分之一；运输耗油约是汽车运输的二十分之一。
5 铁路铁路运输安全可靠，风险远比海上运输小。
6 初期投资大。
铁路运输需要铺设轨道、建造桥梁和隧道，建路工程艰巨复杂；需要消耗大量钢材、木材；占用土地，其初期投资大大超过其他运输方式。
7 另外，铁路运输由运输、机务、车辆、工务、电务等业务部门组成，要具备较强的准确性和连贯性，各业务部门之间必须协调一致，这就要求在运输指挥方面实行统筹安排，统一领导。
4.简述铁路主要技术标准答：答：正线数目、限制坡度、最小曲线半径、车站分布、到发线有效长度、牵引种类、机车类型、机车交路、闭塞类型。
5.简述铁路无砟轨道的特点答：答：无砟轨道有轨道稳定性高，平顺性好，刚度均匀性好，结构耐久性强和维修工作量显著减少等特点。
6.简述铁路按管理主体分类答：答：铁路按管理主体分类有国家铁路、地方铁路、合资铁路、专用铁路、铁路专用线7.简述铁路基础设施的主要内容答：答：运输基础设备有线路(路基、桥隧建筑物、轨道)、、车站、信号设备、机车、车辆、通信设备等。
铁路基本建设程序1预可行性研究2、可行性研究3、初步设计4、施工图5工程施工和设备安装6、验交投产7、后评估铁路规程与规范《铁路线路设计规范》《铁路轨道设计规范》《铁路技术管理规范》《铁路线路修理规范》我国第一条铁路——唐胥铁路（1881通车）轨道由钢轨、轨枕、道床、道岔、联结零件及防爬设备等组成。
它的作用是引导机车车辆运行，直接承受由车轮传来的荷载，并把它传布给路基或桥隧建筑物。
钢轨功用：引导机车车辆的车轮前进，承受车轮的巨大压力，并将所承受的荷载传布给轨枕、道床及路基。
同时钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。
钢轨承受弯曲应力、局部应力、接触应力、温度应力。
钢轨头应有抵抗压溃和耐磨耗的能力。
我国钢轨类型：75 60 50 43Kg/m。
我国有缝钢轨标准长度：12.5米和25米，75Kg/m钢轨只有25米一种。
接头的连接形式按相对轨枕分：悬空式和承垫式。
按相对接头位置分：相对式和错位式。
我国采用相对悬空式。
预留缝：高温时防止温度压力太大而胀轨跑道；低温时防止接头螺栓拉弯或拉断。
钢轨伤损两位数编号分类十位数代表伤损的位置和状态，各位数代表造成损伤的原因。
钢轨磨耗分为侧面磨耗和波形磨耗。
侧面磨耗发生在小半径曲线外轨上。
钢轨修正技术：磨修和焊修。
轨枕：一般横向铺设在钢轨下的到床下，承受来自钢轨的各项压力，并弹性的传布于道床，同时，有效的保持轨道的几何行位，特别是轨距和方向。
轨枕分为横向轨枕、纵向轨枕、短轨。
材质分类木枕、混凝土枕钢枕。
木枕长2.5M。
混凝土枕结构形式：整体式、组合式、半枕式。
配筋方式分为普通钢混枕和预应力混凝土枕。
我国采用先张法预应力混凝土枕。
^_^ 【轨枕形状截面为梯形，上窄下宽。
节省混凝土用量，渐少自重，便于脱模。
枕轨底面在纵向采用两侧为梯形，中间为矩形，两端有较大的道床支持面积，以提高轨枕在道床的横向阻力。
当中部分不支撑时，有利于防止枕中截面出现过大负弯矩。
轨枕底面宽度应同时满足减少到床压力和便于捣固两方面的要求。
第一章1、铁路基本建设程序：预可行性研究、可行性研究、初步设计、施工图、工程施工和设备安装、验交投产、后评估第二章1、轨道由钢轨、轨枕、道床、道岔、联结零件及防爬设备等组成。
2、钢轨功用：引导机车车辆的车轮前进，承受车轮的巨大压力，并将所承受的荷载传布给轨枕、道床及路基。
同时钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。
3、我国钢轨类型：75 Kg/m、60 Kg/m、50 Kg/m、43 Kg/m。
4、我国有缝钢轨标准长度：12.5米和25米，对于75Kg/m的钢轨只有25米一种。
5.接头的连接形式按相对轨枕分：悬空式和承垫式。
按相对接头位置分：相对式和错位式。
6、我国采用（相对悬空式）。
7、钢轨伤损采用两位数编号进行分类：十位数代表伤损的位置和状态，各位数代表造成损伤的原因。
8、钢轨磨耗主要是指小半径曲线上钢轨的侧面磨耗和波形磨耗。
9、对钢轨表面伤损的及时整治包括磨修和焊修。
10、轨枕的作用：承受来自钢轨的各项压力并弹性的传布于道床，有效地保持轨道的几何形位特别是规矩和方向，轨枕有必要的坚固性、弹性和耐久性，并便于固定钢轨，有抵抗横向和纵向变形的能力。
11、轨枕的分类：1）按铺设方法分为横向轨枕、纵向轨枕、短轨；2）按其材质分为木枕、混凝土枕、钢枕、混凝土宽枕；12、混凝土枕按其结构形式：整体式、组合式、半枕式。
按配筋方式分为普通钢混枕和预应力混凝土枕。
我国采用整体式先张法预应力混凝土枕。
13、轨枕设计需要考虑的问题有哪些？1）、截面为梯形，上窄下宽。
节省混凝土用量，渐少自重，便于脱模。
2）、枕轨底面两侧为梯形，中间为矩形，两端有较大的道床支持面积，以提高轨枕在道床的横向阻力。
3）、防止枕中截面出现过大负弯矩。
4）满足减少到床压力和便于捣固两方面的要求。
5）、钢筋的重心线位置对混凝土施加的预应力形成有利的偏心距防止裂缝的形成和扩展。
14、我国轨枕类型分为Ⅰ、Ⅱ、Ⅲ三种。
15、我国铁路，木枕每公里最多1920根，混凝土枕1840根;最少每公里1440根。
轨枕极差每公里80根16、我国采用斜坡支撑双头对称型夹片，简称双头是夹片。
17、道床的功能：（1）承受来自轨枕的压力并均匀的传递到路基面上。
（2）提供轨道的纵横向阻力，保持轨道的稳定。
（3）提供轨道弹性，减缓和吸收轮轨的冲击和振动。
（4）提供良好的排水性，以提高路基的承载能力及减小路基病害（5）便欲轨道养护维修，校正线路的平纵断面。
18、道砟应具有以下性能：质地坚韧，有弹性，不易压碎和捣碎；排水性能好，吸水性差；不易风化，不易被风吹动或被水冲走。
19、碎石道砟分级：特级、一级、二级。
特级适用于高铁，一级适用于特重型、重型、隧道内及宽枕的轨道之上，二级适用于重型或其他轨道之上。
20、一般用针状指数和片状指数来控制长条形和扁平颗粒的含量。
21、道床厚度：直线上钢轨或曲面上內轨中轴线下轨枕底面至路基顶面的距离。
22、我国规定正线区间道床边坡坡度为1：1.7523、道床变形分析：道床变形是轨道变形的主要来源。
道床变形分为弹性变形和塑性变形。
道床的塑性变形的主要原因：一是在荷载作用下道砟颗粒相互错位和重新排列而引起的结构变形；二是颗粒被破碎粉化所形成的颗粒变形。
道床的下沉是道床塑性变形随荷载作用的逐渐积累过程。
道床下沉分为两个阶段：初期急剧下沉，后期缓慢下沉。
初期为道床密实阶段，道床在荷载下，道砟先产生压实，道床碎石大小颗粒相互交错，重新排列其位置，孔隙率减小。
这一阶段下沉量大小与和持续时间与道砟材质、粒径、级配、捣固和夯实的密度状况、轴重有关。
后期为道床正常工作阶段，主要是由于枕底道砟挤入轨枕盒和轨枕头、道砟磨损及破碎，边坡溜塌，从而破坏道床极限平衡状态，这个阶段主要运量有关。
第二章1、轨距是钢轨顶面下16mm范围内两股钢轨作用边之间的最小距离。
标准轨距14352、轮轨游间对列车运行的平稳性和轨道的稳定性的影响：另一股钢δ太大，列车运行的蛇形幅度就大，列车摇晃就大，作用在钢轨上的横向力就大，动能损失就大了，轮轨间撞击也大，加剧轮轨磨耗轨道变形，严重时引起称道脱线，危及行车安全。
δ太小，增加行车阻力轮轨磨耗，严重时还可能楔住轮对，挤翻钢轨或导致爬轨事件，危及行车安全。
3、三角坑：两股钢轨不在同一平面上，先是一股钢轨高，后是另一钢轨高，超过最大水平允许值，且水平差最大两点间距大于18M而形成的病害，为三角坑。
4、三角坑的危害：如果出现三角坑，将使同一转向架四个车轮中有，只有三个正常压紧钢轨另一个形成减载或悬空。
如果恰好在这个车轮上出现较大的横向力，就可能使浮起的车轮只能以它的轮缘贴接钢轨，在最不利的情况下甚至可能怕上钢轨，引起脱轨事故。
5、前后高低：轨道沿线路方向的竖向平顺性称为前后高低。
分为静态不平顺、动态不平顺。
6、静态不平顺：由于路基状态、道床捣固坚实程度、扣件松紧、轨枕状态和钢轨磨耗的不同，会产生不均匀下沉，造成轨道高低不平，即在有些地方下沉较多出现坑洼，这种现象成为静态不平顺。
7、动态不平顺：有些地段，从表面上看，轨面是平顺的，但实际上轨底与铁垫板或轨枕之间存在间隙，当列车通过时，这些地段的轨道下沉叫大，也会产生不平顺，这种不平顺称为动态不平顺。
8、轨底坡：由于车轮踏面主要与钢轨顶面的1/20斜面接触，为使钢轨轴心受力，钢轨有一个向内的倾斜角，因此钢轨与轨道平面之间应该形成一个横向坡度，称为轨底坡。
9、轨底坡设置应考虑哪些问题？1）、由于车轮踏面主要与钢轨顶面的1/20斜面接触，为使钢轨轴心受力，钢轨有一个向内的倾斜角，因此钢轨与轨道平面之间应该形成一个横向坡度，称为轨底坡。
2）、设置轨底坡可是轮轨接触集中于轨顶中部，提高钢轨的横向为稳定能力，建轻轨头的不均匀磨耗，设置轨底坡也有利于减小轨头的塑性变形。
3）由于轨道发生弹性挤开，轨枕产生挠曲和弹性压缩，加上垫板与轨枕不密贴，道钉的扣压力不足等因素，我国铁路的轨底坡统一由1/20改为1/40。
4）、在曲线段应视其外轨超高值而加大内轨的轨底坡。
5）、轨底坡设置是否正确可根据钢轨顶面上由车轮碾磨形成的光带位置来判断。
6）、线路养护工作中，可以根据光带位置来调整轨底坡的大小。
10、转向架内接形式：斜接、自由内街、楔形内接、正常强制内接。
11、轨距加宽原则：1）、保证占列车大多数的车辆能自由内接通过曲线。
2）、保证固定轨距较长的机车通过曲线时，不出现楔形内接，但允许正常强制内接通过。
3）、保证车轮不掉道，即最大轨距不超过允许限度。
12、为什么设置外轨超高？把轨道外轨适当抬高，使机车车辆的自身重力产生一个向心的水平分力，以抵消惯性离心力，达到内为两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。
13、外轨超高度：是指曲线外轨顶面与内轨顶面水平高度之差。
14、设置外轨超高主要有外轨提高法和线路中心高度不变法。
15、外轨最大超高允许值：稳定系数n=S1/2e 。
当 n=1 即 e=S1/2时车辆处于临界稳定状态；当n<1即 e>S1/2时，车辆丧失稳定而倾覆；当n>1即 e<S1/2，车辆稳定状态，n值愈大，车辆稳定性愈好。
缓和曲线：为保持车辆在曲线上运行平稳，需要在直线与圆曲线轨道间布置一段曲率半径和外轨超高均逐渐变化的曲线。
16、缓和曲线特征：1）连接直线和半径R的圆曲线，曲率由零至1|R 逐渐变化。
2）缓和曲线外轨超高，由直线上的零逐渐曾至圆曲线的超高，与圆曲线超高连接。
3）缓和曲线连接半径小于350M的圆曲线，在整个缓和曲线长度内，轨距加宽呈线性递增，由零至圆曲线加宽值。
17、缓和曲线特：为保持列车曲线运行的稳定性，需要在直线和曲线轨道之间设置一段曲率半径和外轨超高度均逐渐变化的曲线，称为缓和曲线。
18、在纵断面上，外轨超高顺坡的形状有两种形式，即直线形和曲线形。
19、缓和曲线长度的确定影响因素：1）.保证行车安全，使车轮不致脱轨。
2）.保证外轮的升高速度不致导致旅客不适。
3）.欠超高时变率不致影响旅客舒适。
第五章无缝线路1、无缝线路是把标准长度的钢轨焊接而成的长钢轨线路，又称为焊接长钢轨线路。
2、无缝线路根据处理内部温度应力方式的不同，可以分温度应力式和放散温度应力式两种。
放散温度应力式又分为自动放散式和定期放散式。
3、纵向阻力的抵抗包括：接头阻力，扣件阻力，道床纵向阻力。
4、接头阻力：钢轨两端接头处由钢轨夹板通过螺栓拧紧，产生阻止钢轨纵向位移的阻力，称为接头阻力。
6、扣件阻力：钢轨沿轨枕垫板面之间的摩擦力和扣压件与轨底扣着面之间的摩阻力所组成。
7、道床纵向阻力系指道床抵抗轨道框架纵向位移的阻力。
8、道床纵向阻力是由轨枕与道床之间的摩阻力和枕木盒内道砟抗推力组成。
9、胀轨跑道现象：是指在列车动力或人工干扰下，轨道弯曲变形有时会突然增大，这一现象称为胀轨跑道，理论上称为丧失稳定。
10、无缝线路的稳定性计算的主要目的是研究胀轨跑道现象的发生规律：胀轨跑道的发展过程基本分为三个阶段，即持稳阶段、胀轨阶段和跑道阶段。
1）、在持稳阶段，轨度升高，温度压力增大，但轨道不变形。
2）、胀轨阶段，随着轨温的增加，温度应力也随之增加，此时轨道出现微小变形，此后温度应力的增加与横向变形之间呈非线性关系。
3）、当温度应力达到临界值Pk时，这时轨温稍有升高或稍有外部干扰时，轨道将突然发生膨曲，道砟抛出，轨枕裂损，钢轨发生较大的变形，轨道受到严重破坏，此为跑道阶段，至此稳定性完全丧失。
11、无缝线路稳定性分析过程中如何发展有利因素克服不利因素？（一）有利因素（1）道床横向阻力，是防止无缝线路胀轨跑道，保证线路稳定的的主要因素。
1）饱满的道床可以提高道床横向阻力；2）适当的道床肩宽可以提供一定的横向阻力；3）维修作业，凡扰动道床均将导致道床阻力下降。
（2）、轨道框架刚度，轨道框架刚度愈大，弯曲变形愈小，所以是保持轨道稳定的因素。
(二)不利因素：温度压力和轨道初始弯曲。
12、道床横向阻力：由轨枕两侧及底部与道砟接触面积之间的摩阻力，和枕端的砟肩阻止横向的抗力组成。
13、桥上无缝线路需要考虑哪些问题做哪些验算？所需要做的验算：列车动载、温度力、制动力、伸缩力、挠曲力、钢轨对桥跨结构施加的反作用力、断轨力以及上述各纵向力的组合作用。
第七章1、路基工程组成：路基本体、排水设备、路基防护及加固建筑物。
2、路基工程的特点：1）、主要有松散土石构成。
2）、路基处在各种复杂的变化着的自然条件下。
3）、路基同时受轨道静荷载和列车动荷载的作用。
3、路基工程基本性能：承载能力、耐久性、整体稳定性、水热稳定性。
4、路基断面的几种基本形式：路堤、路堑、半路堤、半路堑、半路堤半路堑、不填不挖路基或零断面。
5、路基面形状：视路基材料是否为渗水材料而分为有路拱和无路拱两种。
