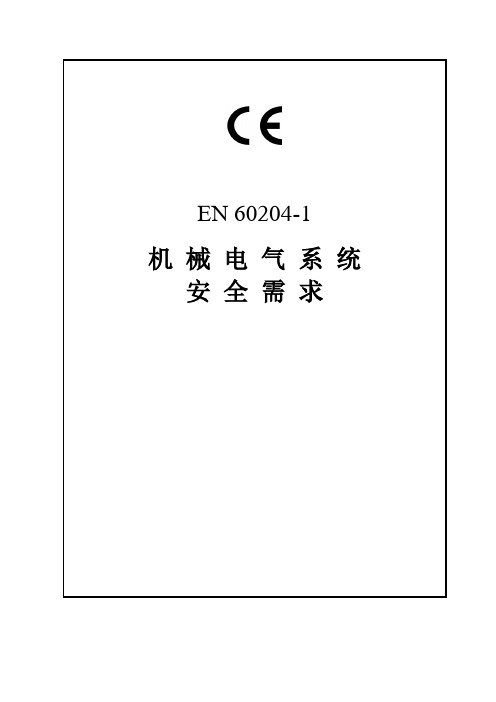

EN 60204-1机械电气系统安全需求内容目录第5章电源入线及切断装置5.1节电源入线 45.2节外部接地系统 45.3节电源断电装置 45.4节防意外起动之切断装置 55.5节个别电气设备的断电装置 55.6节未经授权、意外及/或错误开启的保护 5 第6章触电保护6.2节直接触电保护 66.3节间接触电保护76.4节超低压保护(PELV) 7 第7章设备的保护7.2节过电流保护77.3节马达的过载保护87.4节异常温度保护87.5节电源中断或电压降低与随后电力恢复的保护87.6节马达过速度保护87.7节接地失效/残余电流保护87.8节相序保护87.9节因闪电及开关涌流而造成过电压的保护9 第8章等电位键结8.2节保护性键结电路9 第9章控制电路与控制功能9.1节控制电路电源109.2节控制功能109.3节保护互锁129.4节绝缘失效时的控制功能13 第10章操作者接口与机器外部之控制装置10.1节安装与位置1310.2节按钮开关1410.3节指示灯及显示1410.4节照光式按钮开关1410.5节旋转式控制装置1510.6节启动装置1510.7节紧急停止装置1510.8节紧急切断装置1510.9节显示装置15第11章电子设备11.2节基本需求1511.3节可程序设备16 第12章控制机构: 位置，安装与电气箱12.1节一般需求1612.2节位置与安装1612.3节保护等级1712.4节电气箱，门及开孔1712.5节控制机构的接近18 第13章导线与电缆线13.2节导线1813.3节绝缘1813.4节电流承载量1813.5节导线与电缆线电压降1813.6节最小线径需求1913.7节可挠性电缆线1913.8节集电线、集电条与集电环组合19 第14章配线实务14.1节连接与线路2014.2节导线的辨认2014.3节电气箱内配线2114.4节电气箱外配线2114.5节导线槽，接线盒及其它接线箱22 第15章电动马达与相关设备15.1节一般需求2315.2节马达外壳2415.3节马达尺寸2415.4节马达安装与隔间2415.5节马达选用的准则2415.6节机械性煞车保护装置25 第16章附属设备及照明16.1节附属设备2516.2节机器与设备的局部照明25 第17章标志，警告标示及参考名称17.1 节一般需求2617.2 节警告标示2617.3 节功能辨认2617.4 节控制设备的标示2617.5 节参考名称27第18章技术文件18.1节一般通则2718.2节须提供的数据2718.3节文件需求2718.4节基本数据2818.5节安装图2818.6节方块(系统)图与功能图2818.7节电路图2818.8节操作手册2818.9节维修手册2818.10节组件表29 第19章测试与检查19.1节一般需求2919.2节保护性键结电路的连续性2919.3节绝缘电阻测试2919.4节耐压测试3019.5节残存电压防护3019.6节功能性测试3019.7节重测30 附录一何谓IP保护等级31 附录二导线的等级31第5章电源入线及切断装置5.1节电源入线1. 建议机器电控系统的电源供给为单一电源。
欧洲机械电气安全标准EN 60204-1是指在所有类型的电气、电子和可编程控制系统中，保障人员、设备和环境的安全。
本篇文章将从深度和广度两方面对EN 60204-1进行全面评估，旨在帮助读者深入了解该标准的重要性、内容和应用。
1. EN 60204-1标准的重要性EN 60204-1标准作为欧洲机械电气安全标准的基础，对于确保工业设备和机械的安全性至关重要。
它规定了在设计、安装和使用机械设备时，必须遵守的安全指导和要求，以防止事故和伤害的发生。
该标准的实施也有助于提高设备的生产效率和可靠性，为企业的可持续发展提供了有力保障。
2. EN 60204-1标准的内容和要求EN 60204-1标准主要包括电气设备和系统的一般要求、电气设备的设备连接、电气控制装置、保护和监控系统、控制设备和开关装置等多个方面的内容和要求。
其中，对于设备连接、接地和屏蔽、过载保护以及控制电路等方面有着详细的规定，以确保电气系统的安全和稳定运行。
3. EN 60204-1标准的应用EN 60204-1标准适用于各种类型的机械设备和生产线，包括但不限于机床、机械手、输送设备、食品加工设备、自动化生产线等。
在实际应用中，企业需要根据自身的生产设备和工艺流程，结合EN60204-1标准的要求，对设备进行定期的安全评估和检测，及时发现和排除潜在的安全隐患，确保设备的安全运行。
总结回顾通过对EN 60204-1标准的深度评估，我们可以清晰地认识到其在机械电气安全领域的重要性和实际应用。
该标准的内容和要求涵盖了电气设备和系统的多个方面，对于确保设备的安全性和生产效率起着至关重要的作用。
企业需要重视对该标准的应用，并严格遵守其要求，以提高设备的安全性和稳定性。
个人观点和理解作为一项关乎人员和设备安全的重要标准，EN 60204-1的实施对于企业和生产线的安全管理至关重要。
在未来的工业发展中，我相信该标准将会在更多国家和地区得到广泛应用，成为保障生产安全和提高生产效率的重要依据之一。

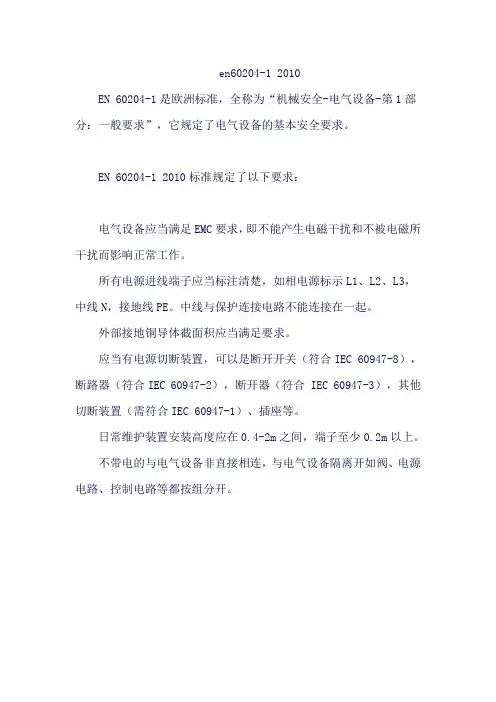

en60204-1 2010
EN 60204-1是欧洲标准，全称为“机械安全-电气设备-第1部分：一般要求”，它规定了电气设备的基本安全要求。
EN 60204-1 2010标准规定了以下要求：
电气设备应当满足EMC要求，即不能产生电磁干扰和不被电磁所干扰而影响正常工作。
所有电源进线端子应当标注清楚，如相电源标示L1、L2、L3，中线N，接地线PE。
中线与保护连接电路不能连接在一起。
外部接地铜导体截面积应当满足要求。
应当有电源切断装置，可以是断开开关（符合IEC 60947-8），断路器（符合IEC 60947-2），断开器（符合 IEC 60947-3），其他切断装置（需符合IEC 60947-1）、插座等。
日常维护装置安装高度应在0.4-2m之间，端子至少0.2m以上。
不带电的与电气设备非直接相连，与电气设备隔离开如阀、电源电路、控制电路等都按组分开。

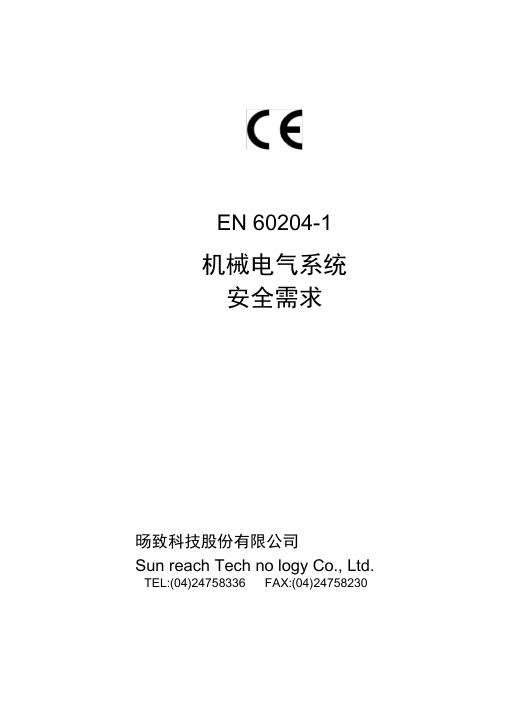

EN 60204-1机械电气系统安全需求旸致科技股份有限公司Sun reach Tech no logy Co., Ltd. TEL:(04)24758336 FAX:(04)24758230第5章电源入线及切断装置 (4)5.1节电源入线 (4)5.2节外部接地系统 (4)5.3节电源断电装置 (4)5.4节防意外起动之切断装置 (5)5.5节个别电气设备的断电装置 (5)5.6节未经授权、意外及/或错误开启的保护 (5)第六章触电保护 (6)6.2节直接触电保护 (6)6.3节间接触电保护 (7)6.4节超低压保护(PELV) (7)第七章设备的保护 (7)7.2节过电流保护 (7)7.3节马达的过载保护 (8)7.4节异常温度 (8)7.5节电源中断或电压降低与随后电力恢复的保护 (8)7.6节马达过速度保护 (8)7.7节接地失效/残余电流保护 (8)7.8节相序保护 (8)7.9节因闪电及开关涌流而造成过电压的保护 (9)第八章等电位键结 (9)8.2节保护性键结电路 (9)第九章控制电路与控制功能 (10)9.1节控制电路电源 (10)9.2节控制功能 (10)9.3节保护互锁 (12)9.4节绝缘失效时的控制功能 (13)第十章操作者接口与机器外部之控制装置 (13)10.1节安装与位置 (13)10.2节按钮开关 (14)10.3节指示灯及显示 (14)10.4节照光式按钮开关 (14)10.5节旋转式控制装置 (15)10.6节启动装置 (15)10.7节紧急停止装置 (15)10.8节紧急切断装置 (15)10.9节显示装置 (15)第十一章电子设备 (15)第十二章控制机构: 位置，安装与电气箱 (16)12.1节一般需求 (16)12.2节位置与安装 (16)12.3节保护等级 (17)12.4节电气箱，门及开孔 (17)12.5节控制机构的接近 (18)第十三章导线与电缆线 (18)13.2节导线 (18)13.3节绝缘 (18)13.4节电流承载量 (18)13.5节导线与电缆线电压降 (18)13.6节最小线径需求 (19)13.7节可挠性电缆线 (19)13.8节集电线、集电条与集电环组合 (19)第十四章配线实务 (20)14.1节连接与线路 (20)14.2节导线的辨认 (20)14.3节电气箱内配线 (21)14.4节电气箱外配线 (21)14.5节导线槽，接线盒及其它接线箱 (22)第十五章电动马达与相关设备 (23)15.1节一般需求 (23)15.2节马达外壳 (23)15.3节马达尺寸 (24)15.4节马达安装与隔间 (24)15.5节马达选用的准则 (24)15.6节机械性煞车保护装置 (24)第十六章附属设备及照明 (25)16.1节附属设备 (25)16.2节机器与设备的局部照明 (25)第十七章标志，警告标示及参考名称 (25)17.1 节一般需求 (26)17.2 节警告标示 (26)17.3 节功能辨认 (26)17.4 节控制设备的标示 (26)17.5 节参考名称 (26)第十八章技术文件 (26)18.1节一般通则 (27)18.4节基本数据 (27)18.5节安装图 (27)18.6节方块（系统）图与功能图 (28)18.7节电路图 (28)18.8节操作手册 (28)18.9节维修手册 (28)18.10节组件表 (28)第十九章测试与检查 (28)19.1 节一般需求 (28)19.2 节保护性键结电路的连续性 (28)19.3 节绝缘电阻测试 (29)19.4 节耐压测试 (30)19.5 节残存电压防护 (30)19.6 节功能性测试 (30)19.7 节重测 (30)附录一：何谓IP保护等级 (31)附录二: 导线的等级 (31)第5章电源入线及切断装置5.1节电源入线1. 建议机器电控系统的电源供给为单一电源。

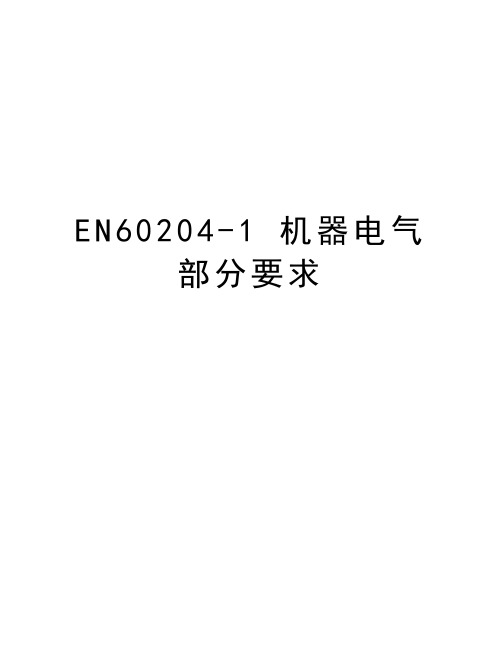

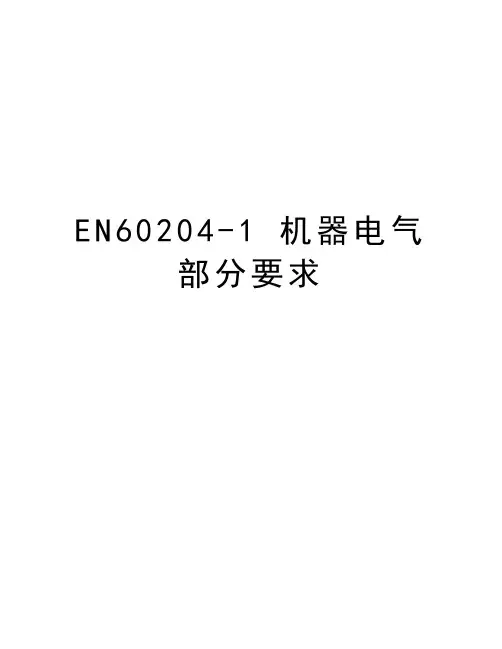

E N60204-1机器电气部分要求四、EN60204-1 机器电气部分要求1.铭牌(marking plate)在机器的铭牌上至少要包含以下内容:制造商,产地;产品型号,产品系列型号;额定电压,频率,相数;满负荷电流;过流保护装置的设定电流;所对应的线路图编号;总重量;认证标志(CE)。
5.1外部电源连接和进线端子5.1.1一般而言,一台机器允许一个电源连接;(建议)5.1.2外部电源线直接接在总开关的进线端子上,或接在独立的进线端子上;5.1.3进线端子要可靠地防护起来,防止触电(IP2X)5.1.4进线端子上要清晰地标示(如L1,L2,L3,N)5.1.5进线端子的附近处,要提供连接外部保护接地系统的接地端子;5.1.6外部接地端子要有"PE"标示5.1.7进线端子要有危险电压标记.5.2电源-分离装置(有以下5种形式)5.2.1开关-断路器,负荷隔离开关(如凸轮开关),满足IEC60947-3要求.5.2.2断路器,满足IEC60947-3要求5.2.3空气断路器,满足IEC60947-2的绝缘要求.5.2.4插头插座(用于机械:额定电流≤16A,总功率≤3KW).5.2.5工业用插头插座或耦合器(用于移动式机械)5.3电源-进出线5.3.1手柄颜色:黑色或灰色,同时作为急停开关使用:红色5.3.2安装高度:0.6-1.7m之间(特殊情况,最高允许1.9m) 5.3.3接线安装防护要求:IP2X(防止手指触及)5.3.4标示:I,O5.3.5进线端子处标示(有电危险的标记)6.1防触电-直接接触防护直接接触防护应该选取以下措施:a.外壳防护(电气箱)b.绝缘c.限制放电能量(残余电压)d.屏护e.安全距离或障碍防护6.2防触电-间接接触防护a.使用II类绝缘或等效绝缘的防护:基本绝缘+附加/加强绝缘b.自动切断供电的防护(I类设备)6.3防触电-PELV(低电压中的接地)6.3.1PELV最大许可电压:25Vac r.m.s/60V DC(干燥环境,带电体与人体不会大面积接触);6Vac r.m.s/15V DC(其它环境)；6.3.2PELV的电源:安全隔离变压器,化学电源(如电池),开关电源；6.3.3应该注意的事项:→需将PELV的线路一边接地;→将PELV电路与本系统外的所有电路隔离(不低于安全隔离变压器主次边距离要求)→PELV接地的一侧不能连接任何开关元件(包括保险丝)7.1电气柜的一般要求7.1.1电气柜的门上要标有危险电压标记警告标志必须使用黄底黑边闪电标志,且标志必须耐久地固定在电气箱上,同时,须让所有操作人员清楚地看见.7.1.2电气柜内只能含有电气元件7.1.3如果只能借助于工具或钥匙,才可以开门,电气柜内的带电体需要IP1X的防护7.1.4如果不借助工具或钥匙,需要在门打开以前,电气柜内的带电体被切断电源.7.2电气柜门的结构要求7.2.1柜门宽度<0.9米7.2.2开门角度≥90°7.2.3只能如下一些元件装在门上:指令装置;信号仪;测量装置;冷却装置(如风扇)7.2.4如有带电元件安装在门上,则需要考虑接地的可靠性.7.3电气柜内元器件的安装要求7.3.1电气元器件的接线端子高度≥0.2米7.3.2电器元器件(需要维护,调节的)安装高度:0.4-2米7.3.3从电气柜内的前方很容易地触及到元器件;7.3.4应易于辨识和易于拆装(无需移动内部布线)7.4电气柜的布线要求7.4.1对所有的内部导线,需提供相应的连接位置(接线端子)7.4.2内部导线需要安装在相应的线槽内7.4.3线槽之处的导线要被可靠地固定住7.4.4接线端子,导线上的号码管要被清楚一致地标示出来;内部导线要足够长(尤其是接地保护线)7.4.5内部导线线径要求:普通内部导线≥0.75mm²;控制线≥0.2mm²;数据线≥0.08mm²7.4.6接地保护线:黄绿色(或通过形状,布置或标识)7.4.7中性线:淡蓝色7.4.8动力线:黑色7.4.9直流控制线:蓝色7.4.10交流控制线:红色7.4.11从外部电源进来的互锁控制线:橙色7.4.12单芯线:不能是黄,绿,黄绿色7.4.13淡蓝色只能用于中性线7.5 导线颜色7.5.1 保护导线（PE）必须采用黄绿双色。

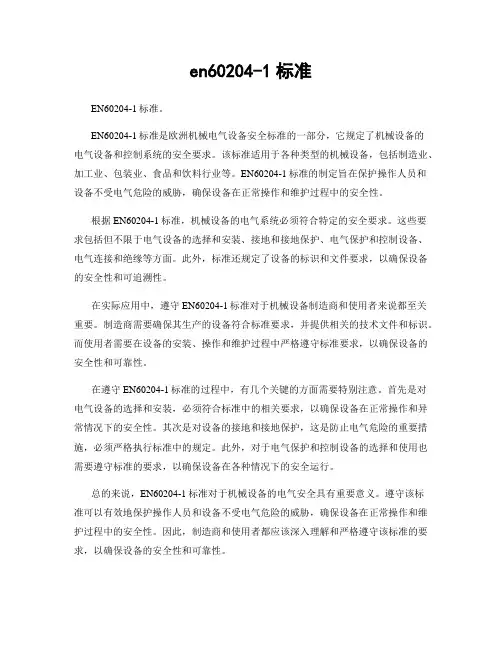

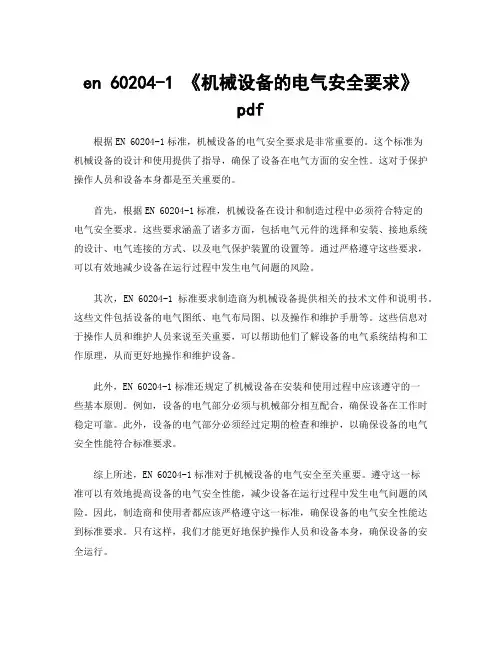

en60204-1标准EN60204-1标准。
EN60204-1标准是欧洲机械电气设备安全标准的一部分，它规定了机械设备的电气设备和控制系统的安全要求。
该标准适用于各种类型的机械设备，包括制造业、加工业、包装业、食品和饮料行业等。
EN60204-1标准的制定旨在保护操作人员和设备不受电气危险的威胁，确保设备在正常操作和维护过程中的安全性。
根据EN60204-1标准，机械设备的电气系统必须符合特定的安全要求。
这些要求包括但不限于电气设备的选择和安装、接地和接地保护、电气保护和控制设备、电气连接和绝缘等方面。
此外，标准还规定了设备的标识和文件要求，以确保设备的安全性和可追溯性。
在实际应用中，遵守EN60204-1标准对于机械设备制造商和使用者来说都至关重要。
制造商需要确保其生产的设备符合标准要求，并提供相关的技术文件和标识。
而使用者需要在设备的安装、操作和维护过程中严格遵守标准要求，以确保设备的安全性和可靠性。
在遵守EN60204-1标准的过程中，有几个关键的方面需要特别注意。
首先是对电气设备的选择和安装，必须符合标准中的相关要求，以确保设备在正常操作和异常情况下的安全性。
其次是对设备的接地和接地保护，这是防止电气危险的重要措施，必须严格执行标准中的规定。
此外，对于电气保护和控制设备的选择和使用也需要遵守标准的要求，以确保设备在各种情况下的安全运行。
总的来说，EN60204-1标准对于机械设备的电气安全具有重要意义。
遵守该标准可以有效地保护操作人员和设备不受电气危险的威胁，确保设备在正常操作和维护过程中的安全性。
因此，制造商和使用者都应该深入理解和严格遵守该标准的要求，以确保设备的安全性和可靠性。
在实际操作中，制造商和使用者可以通过对标准的深入学习和理解，结合实际情况进行合理的应用和实施。
同时，也可以通过与专业的电气安全机构和专家进行合作，共同确保设备的安全性和符合性。
只有在不断的学习和实践中，才能更好地理解和遵守EN60204-1标准，从而保障设备的安全性和可靠性。

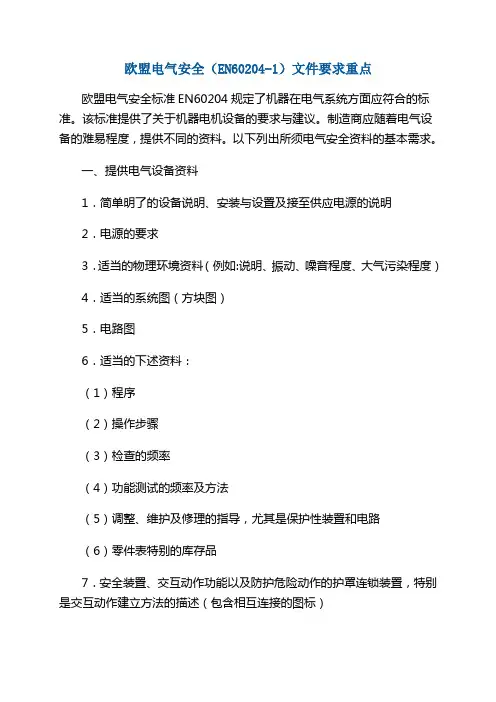

欧盟电气安全（EN60204-1）文件要求重点欧盟电气安全标准EN60204规定了机器在电气系统方面应符合的标准。
该标准提供了关于机器电机设备的要求与建议。
制造商应随着电气设备的难易程度，提供不同的资料。
以下列出所须电气安全资料的基本需求。
一、提供电气设备资料1．简单明了的设备说明、安装与设臵及接至供应电源的说明2．电源的要求3．适当的物理环境资料（例如:说明、振动、噪音程度、大气污染程度）4．适当的系统图（方块图）5．电路图6．适当的下述资料：（1）程序（2）操作步骤（3）检查的频率（4）功能测试的频率及方法（5）调整、维护及修理的指导，尤其是保护性装臵和电路（6）零件表特别的库存品7．安全装臵、交互动作功能以及防护危险动作的护罩连锁装臵，特别是交互动作建立方法的描述（包含相互连接的图标）8．当主要安防护取消时（例如:手动程序输入，程序验证等），其它安全防护的手段及方法的描述二、对所有电气文件的要求所有电气文件须依据IEC1082-1及下述要求来准备。
项目标示系统须依据IEC750的要求。
对于不同文件的参考，供货商必须选用下列方法的其中之一：A、每一文件上必须附有可以和该电气设备所有其它文件前后对照的文件号码。
B、所有文件上必须要在图面上或文件目录内列出文件号码及名称。
只有在文件只含有小数量文件(例如: 少于5件)，才使用第一个方法。
三、基本信息技术文件必须包含至少下列的文件：1．电机设备的正常操作条件，包含预期的电源条件，及在必要时，也提供它们的物理环境资料2．搬运、输送及储存3．不适当的使用方法这些资料或可以个别的文件或安装或操作文件的一部分来呈现。
在必要时，这些文件应包含关于负载或激活峰值电流及允许的压降。
这些资料应包括在系统或电路图中。
四、安装图安装图必须提供所有在机器设定的基础作业时所须的资料。
在复杂的状况下，需参考详细的组立图。
对于要在工地安装的供应电源电缆，建议的安装位臵、形式和断面积必须清楚地标示。

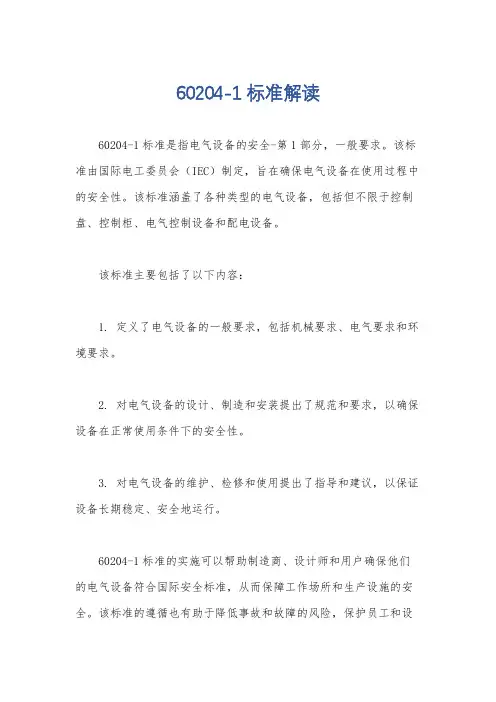

60204-1标准解读
60204-1标准是指电气设备的安全-第1部分，一般要求。
该标准由国际电工委员会（IEC）制定，旨在确保电气设备在使用过程中的安全性。
该标准涵盖了各种类型的电气设备，包括但不限于控制盘、控制柜、电气控制设备和配电设备。
该标准主要包括了以下内容：
1. 定义了电气设备的一般要求，包括机械要求、电气要求和环境要求。
2. 对电气设备的设计、制造和安装提出了规范和要求，以确保设备在正常使用条件下的安全性。
3. 对电气设备的维护、检修和使用提出了指导和建议，以保证设备长期稳定、安全地运行。
60204-1标准的实施可以帮助制造商、设计师和用户确保他们的电气设备符合国际安全标准，从而保障工作场所和生产设施的安全。
该标准的遵循也有助于降低事故和故障的风险，保护员工和设
备的安全。
因此，对于设计、制造和使用电气设备的组织和个人来说，了解和遵循60204-1标准是非常重要的。
