平流沉淀池.说课讲解

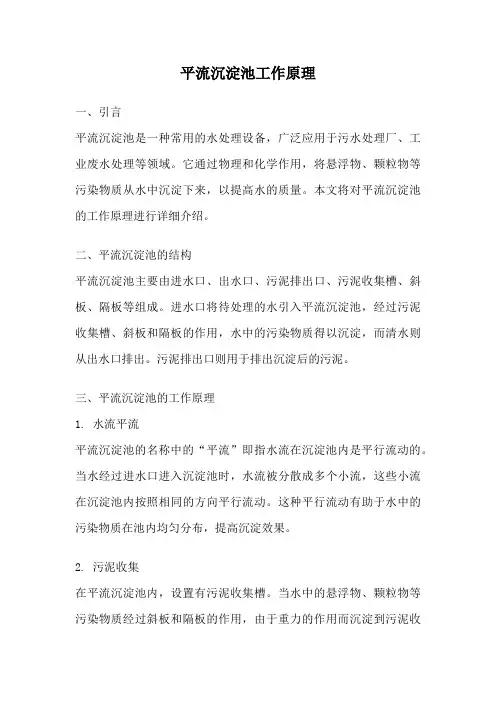

平流沉淀池工作原理一、引言平流沉淀池是一种常用的水处理设备，广泛应用于污水处理厂、工业废水处理等领域。

它通过物理和化学作用，将悬浮物、颗粒物等污染物质从水中沉淀下来，以提高水的质量。

本文将对平流沉淀池的工作原理进行详细介绍。

二、平流沉淀池的结构平流沉淀池主要由进水口、出水口、污泥排出口、污泥收集槽、斜板、隔板等组成。

进水口将待处理的水引入平流沉淀池，经过污泥收集槽、斜板和隔板的作用，水中的污染物质得以沉淀，而清水则从出水口排出。

污泥排出口则用于排出沉淀后的污泥。

三、平流沉淀池的工作原理1. 水流平流平流沉淀池的名称中的“平流”即指水流在沉淀池内是平行流动的。

当水经过进水口进入沉淀池时，水流被分散成多个小流，这些小流在沉淀池内按照相同的方向平行流动。

这种平行流动有助于水中的污染物质在池内均匀分布，提高沉淀效果。

2. 污泥收集在平流沉淀池内，设置有污泥收集槽。

当水中的悬浮物、颗粒物等污染物质经过斜板和隔板的作用，由于重力的作用而沉淀到污泥收集槽中。

这些沉淀下来的污泥会逐渐堆积在污泥收集槽中，形成污泥层。

3. 污泥排出随着污泥的堆积，污泥收集槽的污泥层会逐渐增厚。

为了保证平流沉淀池的正常运行，需要定期清除污泥。

通过污泥排出口，将污泥从平流沉淀池中排出，以维持池内的污泥层在正常范围内。

四、平流沉淀池的工作机理平流沉淀池主要依靠重力沉淀的原理来去除水中的污染物质。

当水中的污染物质进入平流沉淀池后，由于水流平行流动的特点，污染物质在沉淀池内得到充分分散，增加了与沉淀池内壁面的接触面积。

通过斜板和隔板的设置，平流沉淀池使得水流在流动过程中发生方向变化和速度变化，从而引起水中的污染物质的沉淀。

当水流经过斜板时，水流速度降低，使得细小的颗粒沉淀下来，形成污泥。

而较大的颗粒则在其重力的作用下，受到斜板和隔板的阻挡，逐渐沉淀到污泥收集槽中。

五、平流沉淀池的应用平流沉淀池广泛应用于污水处理厂、工业废水处理等领域。

它可以有效去除水中的悬浮物、颗粒物等污染物质，提高水的质量。

什么是平流沉淀池?平流沉淀池是一个底面为长方形的钢筋混凝土或是砖砌的、用以进行混凝反应和沉淀处理的水池。

其特点是构造简单、造价较低、操作方便和净水效果十分稳定。

缺点是占地面积大，排泥比较困难。

平流沉淀池的结构形式如图2-2-1所示。

平流沉淀池主要由下面几部分组成∶（1）进水区进水区也是平流沉淀池的混合反应区，原水与混凝剂在此混合，并起反应，形成絮凝体，再以每秒0.2m流速进入沉淀池，此处由于断面突然扩大，流速骤降，絮体藉自重而不断沉降。

进水区就是为了防止水流干扰，使进水均匀地分布在沉淀池的整个断面，并使流速不致太大，以免矾花破碎。

（2）沉淀区沉淀区的作用是使悬浮物沉降，达到出水悬浮物含量低于10NTU，在特殊情况下不大于15NTU。

池的设计应使进、出水均匀，池内水流稳定，提高水池的有效容积，减少紊动影响，提高沉淀效率。

池内水流的雷诺数●Re一般为4000～15000，多属紊流。

弗劳德数Fr一般控制在1×10-4～1×10-5之间。

有效高度一般为3.0～4.0m，长宽比应不小于4∶1，长深比应不小于10∶1。

水流水平流速一般为10～25mm/s。

停留时间（水充满沉淀池所需时间）一般为1.0～3.0h。

（3）出水区沉淀后的水应从出水区均匀流出，不能跑“矾花”，因此，出水渠的长度要等于或大于沉淀池宽度。

（4）存泥区和排泥存泥区是为存积下沉的泥，另一方面是供排泥用。

为了排泥，沉淀池底部可采用斗形底，可采取穿孔排泥和机械虹吸排泥等形式。

平流沉淀池是常用的水处理沉淀池，适用于处理水量很大的水厂。

T=2d 。
VW
S N T 1000
0.5 250000 2 1000
250m3
每池污泥部分容积 (8)总高H
V V 250 25m3 n 10
设污泥斗底0.5m×0.5m, 上口4.5m×4.5m，斗壁 倾角60°，
h4
(4.5
2
0.5)
tg60
3.46m
设i=0.01 h4 (20 4.5) 0.01 0.16m
2、平流式沉淀池设计(P48)
(1)沉淀区的表面积A （m2）： A Qmax
q
式中:Qmax--最大设计流量,m3/h; q--表面水力负荷, m3/m2·h，表10－5(P45)。
（2）有效水深h2 （m）： h2=q×t 式中：t—沉淀时间，h，表10－5选取。
（3）沉淀区有效容积V（m3）：
三、平流式沉淀池 1.构造及工作特点
平流式沉淀池1.avi
（1）进水区有消能、整流措施（P46 ）
图10-28 平流式沉淀池的进水整流措施 ①进水槽；②溢流堰；③穿孔整流板；④底孔；⑤档流板；⑥潜孔；
（2）出水区有出水装置
（3）出水堰前设置浮渣收集和排除装置。 （4）排泥方法：单斗排泥或多斗排泥。 链板式刮泥机.swf
u0
流
H
区
沉淀区
B
污泥区
D
L
v
u0
L
H 即u0
v(
H L
)
L、ν不变，H越浅，uo越小，沉淀效率越高。
2、构造
清水出水区
配 水区 缓 冲区
图10-36 升流式斜板沉淀池 1.配水槽；2.穿孔墙；3.斜板或斜管；4.淹没孔口；5. 出水槽；6.排泥管；7.支架。

：2～3m ；～1.5；长宽比≤5；池长14～20m 。

e.曝气量：0.1～0.2 m 3空气/m 3污5m 2h 3.5.1 分类水或3～5 m 3空气/m 2 h 。

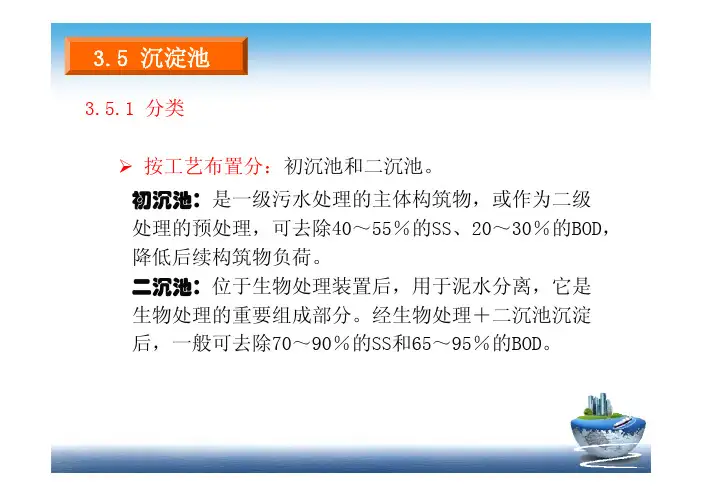

¾按工艺布置分：初沉池和二沉池。

初沉池是级污水处的主体构筑物或作为级初沉池：是一级污水处理的主体构筑物，或作为二级处理的预处理，可去除40～55％的SS、20～30％的BOD，降低后续构筑物负荷。

二沉池：位于生物处理装置后，用于泥水分离，它是生物处理的重要组成部分。

经生物处理＋二沉池沉淀后，一般可去除70～90％的SS和65～95％的BOD。

¾按水流方向分按水流方向分平流式辐流式竖流式池内水流由下向上池内水流向四周辐流池型：长方形一端进水,另一池型:多为圆形有方形或多角形端出水贮泥斗在池进口池型:多为圆形, 有方形或多角形池中央进水，池四周出水贮泥斗在池中央沉淀池三种流态平流式竖流式辐流式3.5.2 组成部分沉淀池由五部分组成：进水区、出水区的功能是使水流的进入与流出保持平稳，以提高沉淀效率。

平稳提高淀效率沉淀区是沉淀进行的主要场所贮泥区贮存、浓缩与排放污泥。

贮泥区贮存浓缩与排放污泥缓冲区避免水流带走沉在池底的污泥。

缓冲区1.设计流量沉淀池的设计流量与沉砂池的设计流量相同。

在合流制的污水处理系统中，当废水是自流进入沉淀池时，应按最大流量作为设计流量；当用水泵提升时应按水泵的最大组合流量作为设流量作为设计流量；当用水泵提升时，应按水泵的最大组合流量作为设计流量。

在合流制系统中,应按降雨时的设计流量校核，但沉淀时间应不小于30min。

2.沉淀池的只数对于城市污水厂，沉淀池的格数不应少于2只。

3.沉淀池的经验设计参数对于城市污水处理厂，如无污水沉淀性能的实测资料时，可参照教材表3-10(P81)的经验参数选用。

4.沉淀池的几何尺寸池超高不少于0.3m；缓冲层高采用0.3~0.5m；贮泥斗斜壁的倾角，方斗宜圆斗宜排管直不宜小于60º，圆斗不宜小于55º；排泥管直径不小于200mm。
