2-1室内消火栓系统0

室内消火栓系统一、室内消火栓系统构成✧室内灭火。

✧消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件。

二、室内消火栓系统工作原理✧通常采用临时高压消防给水系统。

✧设在高位水箱出水管上的流量开关和设在消防水泵出水干管上的压力开关，或报警阀压力开关等开关信号应能直接启动消防水泵。

✧对于消火栓泵的启动，还可由消防泵现场、消防控制中心控制。

✧消火栓泵一旦启动便不得自动停泵，其停泵只能由现场手动控制。

三、室内消火栓系统适用范围✧建筑占地面积大于300㎡的厂房和仓库；✧高层公共建筑和建筑高度大于21m的住宅建筑；（注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

）✧体积大于5000m3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；✧特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；✧建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑；✧国家级文物保护单位的重点砖木或木结构的古建筑(宜设置)。

四、室内消火栓的分类单阀双出口室内消火栓普通型减压（孔板）型减压稳压型消火栓（活塞式）双阀双出口室内消火栓五、室内消火栓系统的分类低层建筑室内消火栓给水系统的给水方式高层建筑室内消火栓给水系统的给水方式（一）低层建筑室内消火栓给水系统的给水方式直接给水方式消防水箱给水方式水泵-水箱给水方式（二）高层建筑室内消火栓给水系统的给水方式✧必须依靠建筑物内的消防设施进行自救。

✧高层建筑最低消火栓栓口处的静水压力≤1.00MPa时且系统工作压力≤2.40MPa时可不分区供水。

✧当高层建筑最低消火栓栓口的静水压力＞1.00MPa时或系统工作压力＞2.40MPa时应分区供水。

✧分区供水形式可采用消防水泵并行或串联、减压水箱和减压阀减压的形式，但当系統的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式。

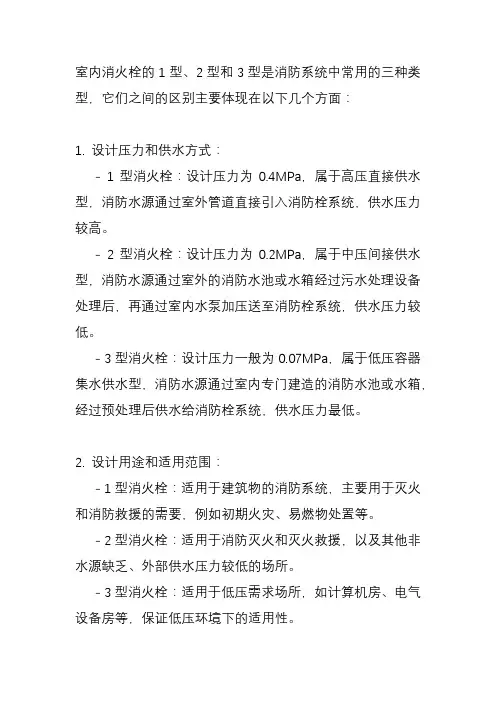

室内消火栓的1型、2型和3型是消防系统中常用的三种类型，它们之间的区别主要体现在以下几个方面：
1. 设计压力和供水方式：
- 1型消火栓：设计压力为0.4MPa，属于高压直接供水型，消防水源通过室外管道直接引入消防栓系统，供水压力较高。

- 2型消火栓：设计压力为0.2MPa，属于中压间接供水型，消防水源通过室外的消防水池或水箱经过污水处理设备处理后，再通过室内水泵加压送至消防栓系统，供水压力较低。

- 3型消火栓：设计压力一般为0.07MPa，属于低压容器集水供水型，消防水源通过室内专门建造的消防水池或水箱，经过预处理后供水给消防栓系统，供水压力最低。

2. 设计用途和适用范围：
- 1型消火栓：适用于建筑物的消防系统，主要用于灭火和消防救援的需要，例如初期火灾、易燃物处置等。

- 2型消火栓：适用于消防灭火和灭火救援，以及其他非水源缺乏、外部供水压力较低的场所。

- 3型消火栓：适用于低压需求场所，如计算机房、电气设备房等，保证低压环境下的适用性。

3. 组成和装置形式：
- 1型消火栓：一般由室外水源、室内立管、室内栓头（消防栓杆和消防栓头）等组成。

- 2型消火栓：通常包括水源、消防水池或水箱、消防泵、管网和室内栓头等组成。

- 3型消火栓：由室内消防水池或水箱、管网、消防水泵、室内消防栓头等组成。

这些区别主要是为了满足不同场所和消防需求的要求，根据实际情况选择合适的消火栓型号，确保消防系统的正常运行和灭火效果。

在建筑物设计、施工和消防设备选型时，应严格遵守相关的消防法规和标准，并寻求专业人士的指导和建议。

消防知识：室内消火栓给水系统1.室内消火栓给水系统的作用室内消火栓给水系统是指一种既可供火灾现场人员使用消火栓箱内的消防水喉或水枪扑救建筑物的初期火灾，又可供消防队员扑救建筑物大火的室内灭火系统。

在以水为灭火剂的消防给水系统中，室内消火栓给水系统在灭火效果和扑灭火灾的及时迅速方面不如自动喷水灭火系统，但工程造价低，节省投资，适合我国国情。

因此，该系统是建、构筑物应用最广泛的一种主要灭火系统。

2.室内消火栓给水系统的设置场所现行国家标准《建筑设计防火规范》(GB50016-2014).《人民防空工程设计防火规范》(GB50098),《汽车库、修车库、停车场设计防火规范》(GB50067). 《石油化工企业设计防火规范》(GB50160).《钢铁冶金企业设计防火规范》(GB50414)等中对室内消火栓给水系统的设置场所分别作了具体规定。

因此，系统设置时应符合现行国家标准的有关规定。

3.室内消火栓给水系统的组成室内消火栓给水系统由消防水源、消防给水设施、消防给水管网、室内消火栓设备、控制设备等组件组成，如下图所示。

其中消防给水设施包括消防水泵、消防水箱、水泵接合器等，该设施的主要任务是为系统储存并提供火火用水；给水管网包括进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水；室内消火栓设备包括水带、水枪、水喉等，它是供人员灭火使用的主要工具；控制设备用于启动消防水泵，并监控系统的工作状态。

通过这些设施有机协调的工作，确保系统的灭火效果。

4.室内消火栓给水系统的类型41按压力高低分类4.1.1.室内高压消防给水系统室内高压消防给水系统（又称常高压消防给水系统），指无论有无火警，系统经常能保证最不利点灭火设备处有足够高的水压，火灾时不需要再开启消防水泵加压。

一般当室外有可能利用地势设置高位水池（例如在山岭上较高处设置消防水池）或设置区域集中高压消防给水系统时，才具备高压消防给水系统的条件。

4.12临时高压消防给水系统临时高压消防给水系统，指系统平时仅能保证消防水压而不能保证消防用水量，发生火灾时，通过启动消防水泵提供灭火用水量。

关于消火栓、、自动喷水灭火系统、消防水箱、消防水池的设置的原则一消火栓系统和喷淋系统的设置部位；1消火栓系统设置原则：根据《建筑设计防火规范》GB 50016—2014第8.2.1条的规定，下列场合均需做室内消火栓系统：1）建筑占地面积大于300m2的厂房和仓库2）高层公共建筑和建筑高度大子21m的住宅建筑;注:建筑高度不大于27米的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3）体积大子5000m3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑;4）特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑;5）建筑高度大于15m或体积大于10000m3 的办公建筑、教学建筑和其他单、多层民用建筑2喷淋系统设置原则：根据《建筑设计防火规范》GB 50016—2014第8.3.1条的规定，下列场合均需做自动灭火系统：1）除本规范另有规定和不宜用水保护或灭火的场所外，下列厂房或生产部位应设置自动灭火系统，并宜采用自动灭火系统:（1）不小于50000纱锭的棉纺厂的开包、清花车间，不小于5000锭的麻纺厂的分级、梳麻车间，火柴厂的烤梗、筛选部位;（2）占地面积大于1500m2或总建筑面积大于3000m2的单、多层制鞋、制衣、玩具及电子等类似生产的厂房; （3）占地面积大于1500m2的木器厂房;（4）泡沫塑料厂的预发、成型、切片、压花部位;（5）高层乙、丙类广房i（6）建筑面积大子500m2的地下或半地下丙类厂房。

2）除本规范另有规定和不宜用水保护或灭火的仓库外，下列仓库应设置自动灭火系统，. 并宜采用自动喷水灭火系统:（1）每座占地面积大于1000m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库;注:单层占地面积不大于2000m2的棉花库房，可不自动喷水灭火系统.（2）每座占地面积大于600mm2的火柴仓库;（3）邮政建筑内建筑面积大于500m2的空邮袋库;（4）可燃、难燃物品的高架仓库和高层仓库;（5）设计温度高于零度的高架冷库，设计温度高于零度且每个防火分区建筑面积大于1500m2的非高架冷库; （6）总建筑面积大于500m2的可燃物品地下仓库;（7）每座占地面积大子1500m'或总建筑面积大子3000m2的其他单层或多层丙类物品仓库。

Certificate Training Course of Registered Fire EngineerK E C H E N GZ H U T I N E I R O N G讲师：张 诺案例特训注 册 消 防 工 程 师10月6日9:00-12:0014:00-17:00工业建筑防火案例分析10月11日19:00-21:30民用建筑防火案例分析10月16日14:00-17:00民用建筑防火案例分析10月19日19:00-21:30消防给水及消火栓系统案例分析10月22日9:00-12:0014:00-17:00消防给水及消火栓系统案例分析自动喷水及其他系统案例分析10月23日9:00-12:0014:00-17:00火灾自动报警、防排烟与其他系统案例分析消防安全管理案例分析案例三 消防给水及消火栓系统案例分析1. 消防用水设计流量的确定。

2. 消防用水量的计算。

3. 消防水池有效容积的计算。

4. 消防水池、消防水箱/稳压泵的设计方案是否符合要求？5. 消防泵房的设计存在哪些问题？6. 分区给水系统的设计存在哪些问题？7. 消火栓及水泵接合器配置存在哪些问题？8. 组件调试与系统的功能验收包括哪些内容？存在哪些问题？9. 系统故障的原因分析。

案例三 消防给水及消火栓系统案例分析1. 消防用水设计流量的确定。

1. 室外消火栓设计流量的确定2. 室内消火栓设计流量的确定3. 消防用水总设计流量的确定一、消防用水设计流量（室外消火栓、室内消火栓、总设计流量）室外消火栓设计流量（L/s）耐火等级建筑物名称及类别建筑体积（m3）V≤15001500＜V≤30003000＜V≤50005000＜V≤2000020000＜V≤50000V＞50000一二级工业建筑厂房甲、乙1520253035丙1520253040丁、戊1520仓库甲、乙1525—丙15253545丁、戊1520民用建筑住宅公共建筑单层及多层15253040高层—253040地下建筑（包括地铁）、平战结合的人防工程15202530《消规》3.1.2 两座及以上建筑合用消防给水系统时，应按其中一座设计流量最大者确定。

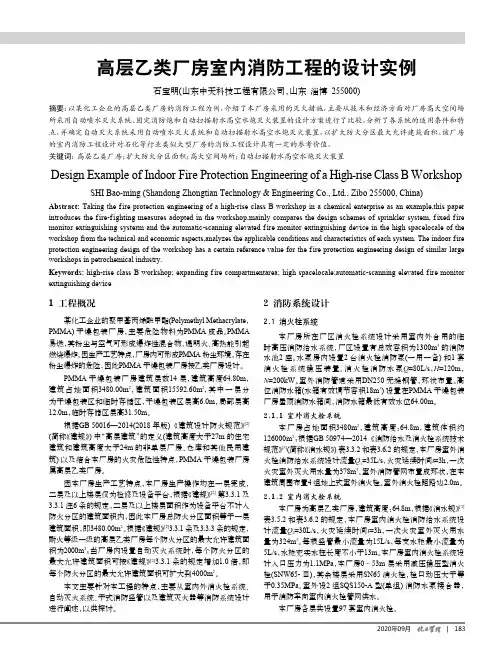

2 消防系统设计2.1 消火栓系统本厂房所在厂区消火栓系统设计采用室内外合用的临时高压消防给水系统，厂区设置有总效容积为1300m 3的消防水池2座。

水泵房内设置2台消火栓消防泵(一用一备)和1套消火栓系统稳压装置。

消火栓消防水泵Q =80L/s ，H =120m ，N =200kW 。

室外消防管道采用DN250无缝钢管，环状布置。

高位消防水箱(水箱有效调节容积18m 3)设置在PMMA 干燥包装厂房屋顶消防水箱间，消防水箱最低有效水位64.00m 。

2.1.1 室外消火栓系统本厂房占地面积3480m 2，建筑高度：64.8m ，建筑体积约126000m 3；根据GB 50974—2014《消防给水及消火栓系统技术规范》[3](简称《消水规》)表3.3.2和表3.6.2的规定，本厂房室外消火栓消防给水系统设计流量Q 1=35L/s ，火灾延续时间t =3h ，一次火灾室外灭火用水量为378m 3。

室外消防管网布置成环状，在本建筑周围布置4组地上式室外消火栓。

室外消火栓距路边2.0m 。

2.1.2 室内消火栓系统本厂房为高层乙类厂房，建筑高度：64.8m ，根据《消水规》[3]表3.5.2和表3.6.2的规定，本厂房室内消火栓消防给水系统设计流量Q 2=30L/s ，火灾延续时间t =3h ，一次火灾室外灭火用水量为324m 3。

每根竖管最小流量为15L/s ，每支水枪最小流量为5L/s ，水枪充实水柱长度不小于13m 。

本厂房室内消火栓系统设计入口压力为1.1MPa ，本厂房0～53m 层采用减压稳压型消火栓(SNW65-Ⅲ)，其余楼层采用SN65消火栓，栓口动压大于等于0.35MPa 。

室外设2组SQS150-A 型(单组)消防水泵接合器，用于消防车向室内消火栓管网供水。

本厂房各层共设置97套室内消火栓。

1 工程概况某化工企业的聚甲基丙烯酸甲酯(Polymethyl Methacrylate ，PMMA)干燥包装厂房，主要危险物料为PMMA 成品。

室内消火栓系统设置要求一、设置场所1〕建筑占地面积大于300㎡的厂房和仓库。

2〕高层公共建筑和建筑高度大于21m的住宅建筑。

3〕建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

4〕体积大于5000m³的车站、码头、机场的候车〔船、机〕建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。

5〕特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

6〕建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

2.国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。

3.可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙的场所1〕耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房〔仓库〕。

2〕耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房〔仓库〕。

3〕粮食仓库、金库、远离城镇且无人值班的独立建筑。

4〕存有与水接触能引起燃烧爆炸的物品的建筑。

5〕室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。

1〕人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业效劳网点内应设置消防软管卷盘或轻便消防水龙。

2〕高层住宅建筑的户内宜配置轻便消防水龙。

3〕老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘，消防软管卷盘的设置间距不应大于30.0m。

1〕建筑高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管。

2〕干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口。

3〕干式消防竖管应设置消防车供水接口。

关于消火栓、、自动喷水灭火系统、消防水箱、消防水池的设置的原则一消火栓系统和喷淋系统的设置部位；1消火栓系统设置原则：根据《建筑设计防火规范》GB 50016—2014第8.2.1条的规定，下列场合均需做室内消火栓系统：1）建筑占地面积大于300m2的厂房和仓库2）高层公共建筑和建筑高度大子21m的住宅建筑;注:建筑高度不大于27米的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3）体积大子5000m3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑;4）特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑;5）建筑高度大于15m或体积大于10000m3 的办公建筑、教学建筑和其他单、多层民用建筑2喷淋系统设置原则：根据《建筑设计防火规范》GB 50016—2014第8.3.1条的规定，下列场合均需做自动灭火系统：1）除本规范另有规定和不宜用水保护或灭火的场所外，下列厂房或生产部位应设置自动灭火系统，并宜采用自动灭火系统:（1）不小于50000纱锭的棉纺厂的开包、清花车间，不小于5000锭的麻纺厂的分级、梳麻车间，火柴厂的烤梗、筛选部位;（2）占地面积大于1500m2或总建筑面积大于3000m2的单、多层制鞋、制衣、玩具及电子等类似生产的厂房; （3）占地面积大于1500m2的木器厂房;（4）泡沫塑料厂的预发、成型、切片、压花部位;（5）高层乙、丙类广房i（6）建筑面积大子500m2的地下或半地下丙类厂房。

2）除本规范另有规定和不宜用水保护或灭火的仓库外，下列仓库应设置自动灭火系统，. 并宜采用自动喷水灭火系统:（1）每座占地面积大于1000m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库;注:单层占地面积不大于2000m2的棉花库房，可不自动喷水灭火系统.（2）每座占地面积大于600mm2的火柴仓库;（3）邮政建筑内建筑面积大于500m2的空邮袋库;（4）可燃、难燃物品的高架仓库和高层仓库;（5）设计温度高于零度的高架冷库，设计温度高于零度且每个防火分区建筑面积大于1500m2的非高架冷库; （6）总建筑面积大于500m2的可燃物品地下仓库;（7）每座占地面积大子1500m'或总建筑面积大子3000m2的其他单层或多层丙类物品仓库。

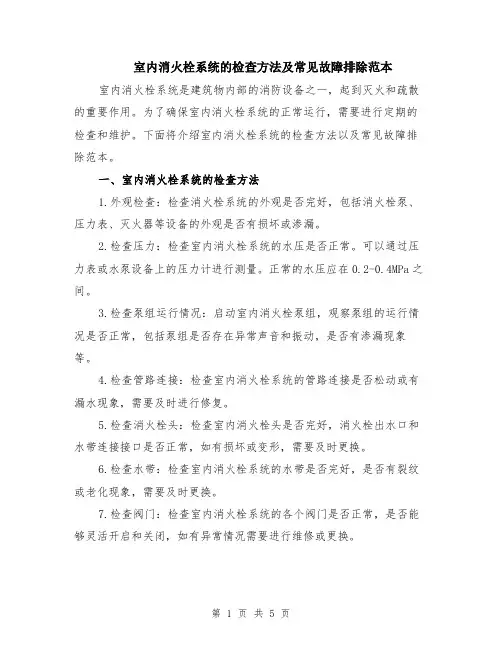

室内消火栓系统的检查方法及常见故障排除范本室内消火栓系统是建筑物内部的消防设备之一，起到灭火和疏散的重要作用。

为了确保室内消火栓系统的正常运行，需要进行定期的检查和维护。

下面将介绍室内消火栓系统的检查方法以及常见故障排除范本。

一、室内消火栓系统的检查方法1.外观检查：检查消火栓系统的外观是否完好，包括消火栓泵、压力表、灭火器等设备的外观是否有损坏或渗漏。

2.检查压力：检查室内消火栓系统的水压是否正常。

可以通过压力表或水泵设备上的压力计进行测量。

正常的水压应在0.2-0.4MPa之间。

3.检查泵组运行情况：启动室内消火栓泵组，观察泵组的运行情况是否正常，包括泵组是否存在异常声音和振动，是否有渗漏现象等。

4.检查管路连接：检查室内消火栓系统的管路连接是否松动或有漏水现象，需要及时进行修复。

5.检查消火栓头：检查室内消火栓头是否完好，消火栓出水口和水带连接接口是否正常，如有损坏或变形，需要及时更换。

6.检查水带：检查室内消火栓系统的水带是否完好，是否有裂纹或老化现象，需要及时更换。

7.检查阀门：检查室内消火栓系统的各个阀门是否正常，是否能够灵活开启和关闭，如有异常情况需要进行维修或更换。

8.检查消防设备周围环境：检查室内消火栓系统周围的环境是否良好，如有堆放物品或其他障碍物需要及时清理，以确保消防设备的正常使用。

二、常见故障排除范本1. 消防泵组无法启动故障原因可能是电源故障、电机过载或电磁开关损坏。

解决方法是先检查电源线是否有断路或短路情况，如果电源正常则检查电机负载是否过大，可以试着减少负载。

如果上述原因都没有问题，那么可能是电磁开关损坏了，需要更换。

2. 水压不稳定故障原因可能是供水管路漏水或水泵运行不正常。

解决方法是先检查供水管路是否有漏水情况，如果有需要进行修复。

如果供水管路没有漏水，那么问题可能出在水泵上，可能是叶轮磨损或内部堵塞导致的运行不正常，需要清洗或更换叶轮。

3. 消火栓头漏水故障原因可能是消火栓头密封不严或连接接口松动。

室内消火栓系统的检查方法及常见故障排除水是目前国内外普遍采用的最主要的灭火剂，室内消火栓系统控制简单，灭火冷却效果显著,在工程中得到了广泛的应用，该系统造价低、使用方便，普通员工经过简单培训即可操作，但是在工程实际应用中，由于栓体质量或施工水平等原因，验收中常常存在故障。

下面，笔者就验收过程中发现的一些常见问题和大家作一些探讨。

符合《建筑设计防火规范》第8.3.1条规定的建筑均应设置室内消火栓系统。

室内消火栓系统按照供水方式分市政管网直接供水和消防水泵供水两种，按照供水压力的不同分高压给水系统、临时高压给水系统和低压给水系统。

通常由管网、增压设施、室内消火栓箱体、室内消火栓箱内配器材及相应的阀门组成。

一、室内消火栓系统日常检查要求及方法：1、室内消火栓系统管网不应有漏水。

2、室内消火栓箱内配件（消火栓、水枪、水带、消防卷盘）齐全、完好。

3、消火栓应方便使用，不应被遮挡影响使用。

4、出口处满足压力要求我们在检查中可使用压力表测试管网压力，或者连接水带作射水试验，检查管网压力是否正常。

一般普通建筑消火栓系统充实水柱不得小于7米。

甲、乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房（仓库）室内消火栓系统的充实水柱不得小于10米。

高层工业建筑、高架库房消火栓系统的充实水柱不得小于13米。

高层民用建筑高度在100米以下时，要求消火栓系统的充实水柱不得小于7米，100米以上时不得小于15米。

5、消防水泵应能正常启动消火栓系统的远程启动有两种方式：一是将消火栓泵的控制柜设置在自动状态，通过火灾报警控制设备的联动控制启动消火栓泵；二是将消火栓泵的控制柜设置在自动状态，按下消火栓箱内的启泵按钮启动消火栓泵。

6、稳压装置应满足要求稳压装置的检查按如下方式进行：一是略微开启气压给水装置与系统连接的检修阀，观察气压给水装置的压力下降缓慢。

如下降缓慢，则说明气压罐运行正常；二是使气压给水装置的压力下降至下限，稳压泵应启泵；停止放水，压力应上升，压力达到上限时，稳压泵就停止。

《建筑设计防火规范》需要重点记忆的强制性条文各位消防考生都知道：一级消防工程师备考必备的四个消防规范：《建筑设计防火规范》、《消防给水及消火栓系统技术规范》、《防火卷帘、防火门、防火窗施工及验收规范》和《汽车库、修车库、停车场设计防火规范》，这四个规范非常重要，许多内容需要考生掌握，今天优路教育整理了《建筑设计防火规范》中，需要考生重点记忆的强制性条文。

希望对各位小伙伴有所帮助~6.1.1 防火墙应直接设置在建筑的基础或框架、梁等承重结构上，框架、梁等承重结构的耐火极限不应低于防火墙的耐火极限。

防火墙应从楼地面基层隔断至梁、楼板或屋面板的底面基层。

当高层厂房（仓库）屋顶承重结构和屋面板的耐火极限低于1.00h，其他建筑屋顶承重结构和屋面板的耐火极限低于0.50h时，防火墙应高出屋面0.5m以上。

6.1.2 防火墙横截面中心线水平距离天窗端面小于4.0m，且天窗端面为可燃性墙体时，应采取防止火势蔓延的措施。

6.1.5 防火墙上不应开设门、窗、洞口，确需开设时，应设置不可开启或火灾时能自动关闭的甲级防火门、窗。

可燃气体和甲、乙、丙类液体的管道严禁穿过防火墙。

防火墙内不应设置排气道。

6.1.7 防火墙的构造应能在防火墙任意一侧的屋架、梁、楼板等受到火灾的影响而破坏时，不会导致防火墙倒塌。

6.2.2 医疗建筑内的手术室或手术部、产房、重症监护室、贵重精密医疗装备用房、储藏间、实验室、胶片室等，附设在建筑内的托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人活动场所，应采用耐火极限不低于2.00h 的防火隔墙和1.00h的楼板与其他场所或部位分隔，墙上必须设置的门、窗应采用乙级防火门、窗。

6.2.4 建筑内的防火隔墙应从楼地面基层隔断至梁、楼板或屋面板的底面基层。

住宅分户墙和单元之间的墙应隔断至梁、楼板或屋面板的底面基层，屋面板的耐火极限不应低于0.50h。

6.2.5 除本规范另有规定外，建筑外墙上、下层开口之间应设置高度不小于1.2m的实体墙或挑出宽度不小于1.0m、长度不小于开口宽度的防火挑檐；当室内设置自动喷水灭火系统时，上、下层开口之间的实体墙高度不应小于0.8m。

室内消火栓灭火系统一、背景介绍消防安全是人类生活中非常重要的一环，尤其是在建筑物中，特别是高层建筑、商业中心、住宅小区等公共场所，一旦发生火灾，对人员财产的损失都极为惨重。

因此，消防设备和设施的建设也变得越来越重要，室内消火栓灭火系统是其中重要的一部分。

二、室内消火栓灭火系统介绍室内消火栓灭火系统是指安装在建筑物室内供应水源，形成消防给水系统，主要由水箱、消火栓、水泵、配管和其他附属设施组成。

其主要作用是在火灾发生时，提供消防水扑灭火灾，避免火灾进一步扩大，减少人员伤亡和财产损失。

三、室内消火栓灭火系统的分类1.湿式灭火系统湿式灭火系统中，几乎所有零部件都在水中，因此当消火栓开启时，水会立即喷洒出来。

这种系统特别适用于气候潮湿且温度比较恒定的地区。

2.干式灭火系统干式灭火系统可以在气候干燥、寒冷和湿度低的环境中使用。

这种系统使用干粉灭火剂或气体灭火剂，当火灾发生时，这些物质会立即喷洒出来。

3.泡沫灭火系统泡沫灭火系统包括液压泵、容器和一些关键部件。

当泡沫喷射出来时，它可以减缓火势并防止大范围扩散。

四、室内消火栓灭火系统的构成1.水源室内消火栓灭火系统需要水作为消防灭火的介质，因此水源是该系统中必不可少的一部分。

通常情况下，水源可以选择自来水、井水、水井及其他水源。

2.水泵水泵是室内消火栓灭火系统中的核心部分，主要负责将水从水源抽出并加压到消火栓中，以便在火灾发生时提供足够的水压。

3.消火栓消火栓是室内消火栓灭火系统的另一个核心部分，其作用是将水喷洒到火点附近扑灭火灾。

消火栓一般设置在楼道、走廊等易于靠近的位置，以便在火灾发生时，人们能够迅速取用。

4.管道系统管道系统是室内消火栓灭火系统中重要的组成部分，包括输水管道、主管、支管、消火栓管道等，而且它们的连接方式通常是采用铸铁管道和接头、法兰等。

五、使用室内消火栓灭火系统的注意事项1.必须随时保持水源的畅通。

2.定期检查消火栓、管道系统和水泵的运行状态。

****装修改造工程消防设计文件**集团有限公司审核人：（签字）项目总负责人：（签字）装饰专业总负责人：（签字）装饰专业设计人：（签字）给排水负责人：（签字）给排水设计人：（签字）强弱电负责人：（签字）强弱电设计人：（签字）目录一、设计依据二、工程概况三、设计范围四、施工说明五、施工做法与选材要求六、火灾危险性分析七、消防设计八、建议一、设计依据1、《建筑设计防火规范》（GB50016-2014）；2、《建筑内部装修设计防火规范》GB50222-95(2001年修订版）；3、《自动喷水灭火系统设计规范》(GB 50084-2001)（2005 年版）；4、《火灾自动报警系统设计规范》GB 50116-2013；5、《消防给水及消火栓系统技术规范》GB50974-2014；6、《浙江省消防技术规范难点问题操作技术指南》浙公通字【2015】54号；7、《采暖通风与空气调节设计规范》GB50019-2003；8、建设单位提供的本工程有关资料和设计任务书；9、建设工程的现场情况。

二、工程概况本工程为****项目，位于**路001号国际大厦二楼，使用功能为KTV娱乐场所，装修面积为2000㎡。

三、设计范围本次设计范围为*国际大厦二楼KTV装修工程的装饰设计，强弱电设计，给排水设计，消防改造设计。

本次消防改造主要根据装修格局对自动喷淋系统、室内消火栓系统、火灾自动报警联动系统（消防广播、消防电话）、机械排烟系统等进行相应的改造设计，使其符合现行规范的要求。

四、施工说明1、关于施工图纸（1）全部施工图纸在施工前必须报当地消防行政部门审查。

（2）施工方负责现场施工的项目经理及技术人员必须仔细阅读本消防要求。

（3）消防通道，消防梯均按国家规范标准。

2、关于施工工艺做法要求（1）本设计中所有隐蔽工程均按消防规范做一级防火处理；（2）木作施工：全部隐蔽木作部位均涂刷3遍防火涂料；（3）电气施工：电气布线及电器安装应遵守当地消防主管部门认可的产品；（4）材料要求：装饰材料的选用应符合国家现行消防有关标准，根据消防规范关于建筑室内装饰设计的防火规定，选材、做法和工序应符合当地消防行政主管部门认定的标准，包括材料的防火检测报告及主管部门的检测通过。

消防工程师-室内消火栓系统检查与维护保养案例分析26 系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质，消除缺陷后，应重新再试；7 管网冲冼宜用水进行。

冲洗前，应对系统的仪表采取保护措施；8 冲洗前，应对管道防晃支架、支吊架等进行检查，必要时应采取加固措施；9 对不能经受冲冼的设备和冲冼后可能存留脏物、杂物的管段，应进行清理；10 冲洗管道直径大于DN100时，应对其死角和底部进行振动，但不应损伤管道；11 管网冲洗合格后，应按本规范表C.0.3的要求填写记录；12 水压试验和水冲洗宜采用生活用水进行，不应使用海水或含有腐蚀性化学物质的水。

12.4.3 水压强度试验的测试点应设在系统管网的最低点。

对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于 0.05MPa。

12.4.4 水压严密性试验应在水压强度试验和管网冲洗合格后进行。

试验压力应为系统工作压力，稳压24h，应无泄漏。

12.4.5 水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施。

12.4.6 消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统同时进行水压强度试验和水压严密性试验。

12.4.7 气压严密性试验的介质宜采用空气或氮气，试验压力应为0.28MPa,且稳压24h，压力降不应大于0.01MPa。

12.4.8 管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于冲洗管网。

12.4.9 管网冲洗的水流方向应与灭火时管网的水流方向一致。

12.4.10 管网冲洗应连续进行。

当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗可结束。

12.4.11 管网冲洗宜设临时专用排水管道，其排放应畅通和安全。

排水管道的截面面积不应小于被冲洗管道截面面积的60%。
