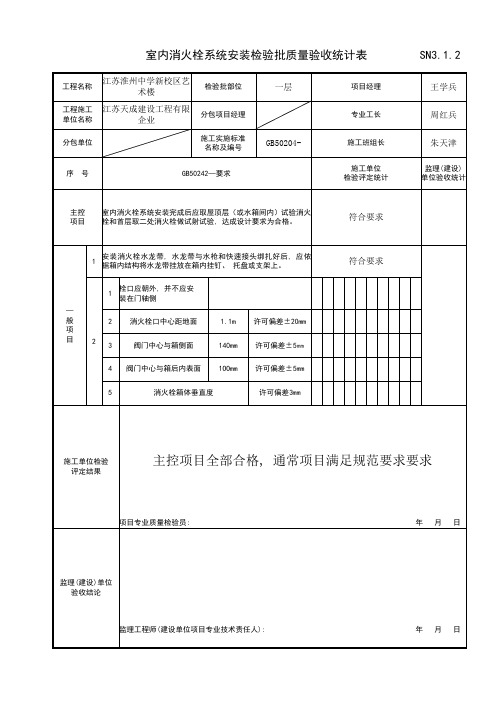

室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002

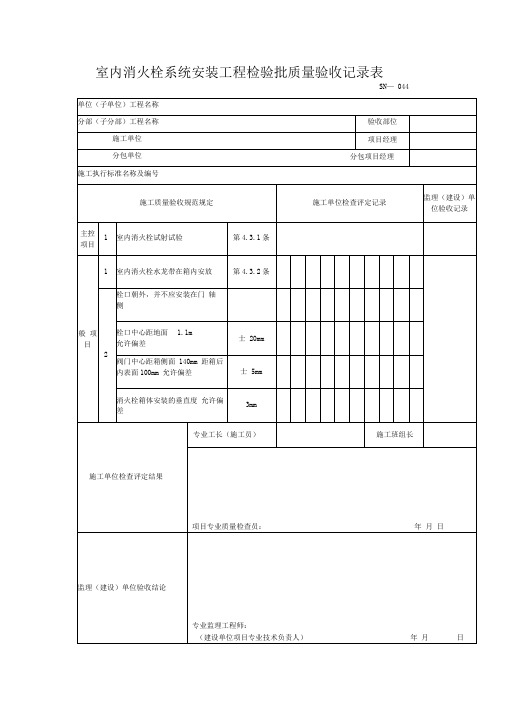

室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002

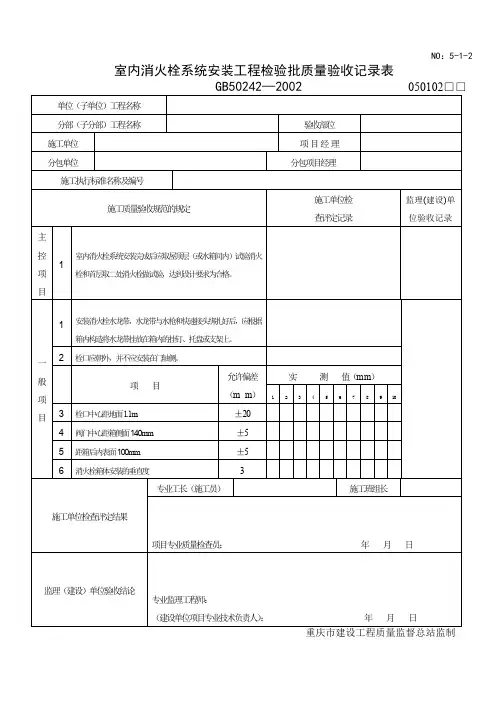

室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002

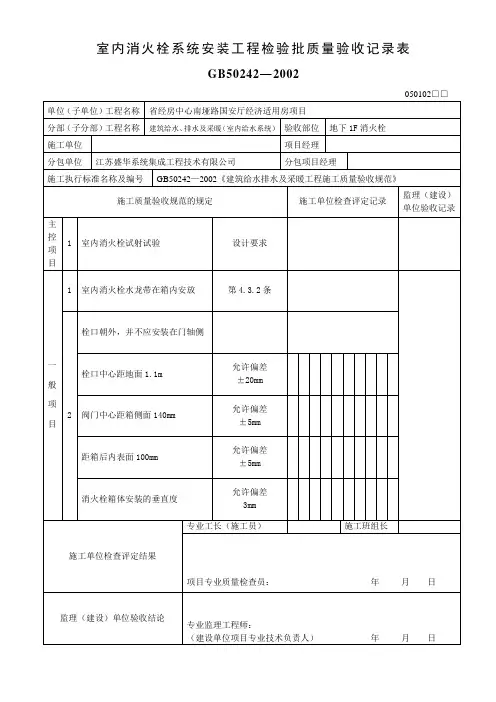

室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002
室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002
室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002
室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002
室内消火栓系统安装工程检验批质量验收记录表
GB50242-2002

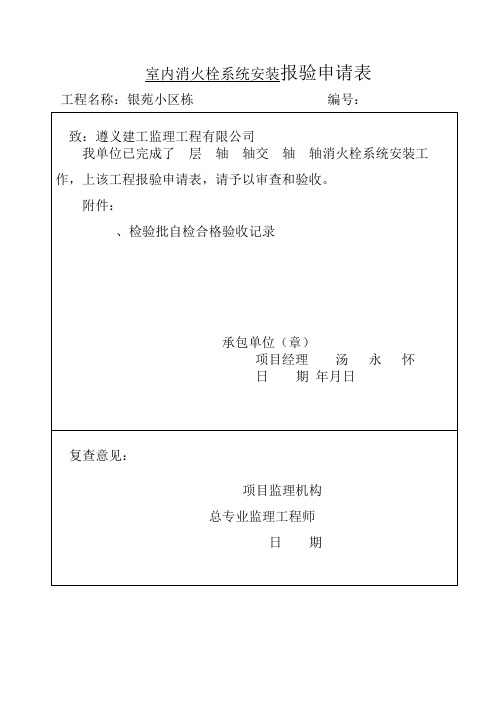

室内消火栓系统安装报验申请表

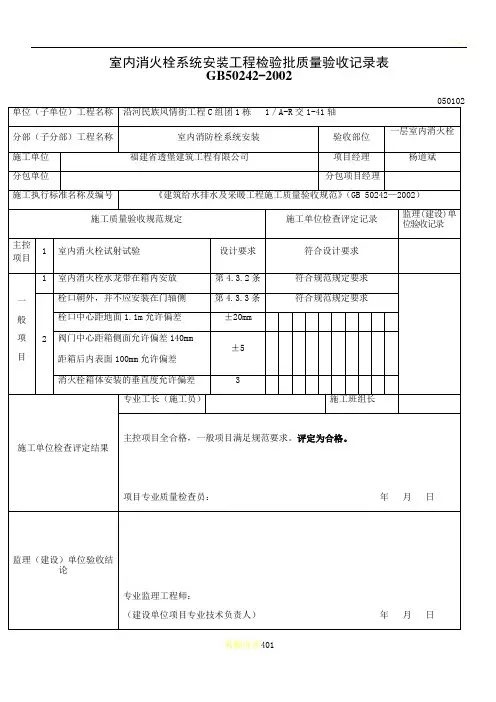

GSWS-L-4.9-22 工程名称：沿河民族风情街工程C组团1栋 1／A-R交1-41轴编号：。
一、适用范围适用于新建、扩建、改建的建筑工程中室内消火栓系统管道及设备安装工程。
二、施工准备2．1 技术准备参见"19．1 室内金属给水管道及配件安装"第19．1．2．1条。
2．2 材料、设备要求1．管材、管件及设备等应有出厂合格证，消防专用设备及附件应有"CCC"认证证件。
2．管材应符合设计要求，碳素钢管不得有弯曲、锈蚀、重皮及凹凸不平等；镀锌钢管管壁内外应镀锌均匀，无锈蚀、无飞刺等。
3. 管件一般采用球墨铸铁，要求铸造规矩、表面光洁、无裂纹。
阀门开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。
4．水泵接合器、仪表等要求配件齐全，启闭灵活，关闭严密，外观无裂纹等。
5．消火栓箱体的规格、型号要符合设计要求，箱体表面乎整、光洁，无锈蚀、划伤，箱门启闭灵活，箱体方正，无变形现象，箱内配件齐全。
栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
6．消防泵及气压给水装置，进场后应进行开箱检验，设备型号、规格应与设计要求相一致，配件齐全，无缺损，进出管口的保护物应完好无损。
2．3 主要机具1. 机具：套丝机、电焊机、沟槽机、电锤、砂轮锯、台钻、手砂轮、手电钻、试压泵等。
2. 工具：套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、断管器、电气焊等。
3．测量工具：压力表、水平尺、线坠、钢卷尺、小线等。
2. 4 作业条件1．主体结构已完成。
2．管道安装所需要的基准线(+0. 5m或+1．Om水平控制线)已明确。
3．水泵等设备安装的室内地面已完工，水泵及其他设备的混凝土基础强度应达到75％以上，尺寸、位置和标高符合设计要求。
4．水池及水箱具备管道安装条件。
5．预埋件及预留孔洞的位置、尺寸、数量符合设计要求，，6．现场的水、电、气源及场地设施满足施工要求。
三、施工工艺3．1 工艺流程3．2 操作工艺1. 管道定位、放线(1)按照图纸确定的标高、位置及坡度测放位置线。

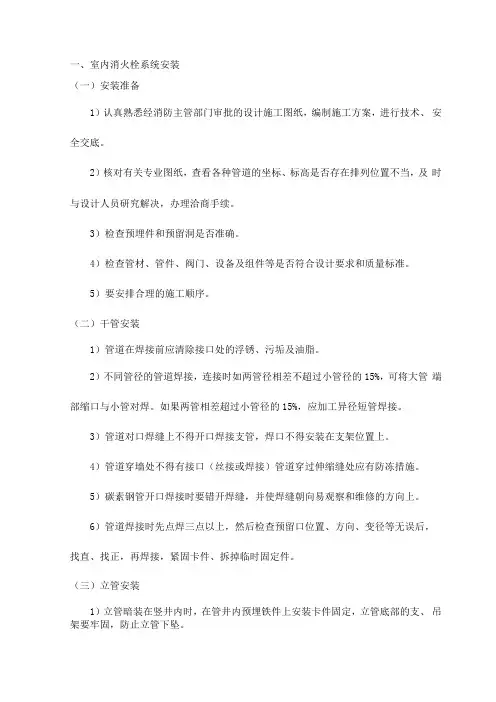

一、室内消火栓系统安装（一）安装准备1）认真熟悉经消防主管部门审批的设计施工图纸，编制施工方案，进行技术、安全交底。
2）核对有关专业图纸，查看各种管道的坐标、标高是否存在排列位置不当，及时与设计人员研究解决，办理洽商手续。
3）检查预埋件和预留洞是否准确。
4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
5）要安排合理的施工顺序。
（二）干管安装1）管道在焊接前应清除接口处的浮锈、污垢及油脂。
2）不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可将大管端部缩口与小管对焊。
如果两管相差超过小管径的15%，应加工异径短管焊接。
3）管道对口焊缝上不得开口焊接支管，焊口不得安装在支架位置上。
4）管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施。
5）碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。
6）管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。
（三）立管安装1）立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支、吊架要牢固，防止立管下坠。
2）立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
（四）消火栓及支管安装1）消火栓箱体要符合设计要求（其材质有木、铁和铝合金等），栓阀有单出口和双出口两种。
产品均应有消防部门的制造许可证及合格证方可使用。
2）消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。
3）消火栓箱体安装在轻质隔墙上时，应有加固措施。
（五）消防水泵、高位水箱和水泵结合器安装1）消防水泵安装：水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管应加减振接头。
加压泵可不设减振装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。
室内消火栓及灭火器安装（一）、室内消火栓及灭火器系统简述1、消防用水量室外消火栓用水由室外环状给水管直接供给，发生火灾时由消防车加压灭火，本建筑室外消火栓给水系统用水量30L/s，火灾延续时间3h。
在室外环状管网上设置室外地下式消火栓，间距不超过120m，设置检修阀门，每段消火栓数量不超过5个。
3、室内消火栓给水系统室内消火栓给水系统采用临时高压消防给水系统，由消防水池、消火栓加压泵、消防水箱消防增压装置、室内消火栓环状管网、室内消火栓及水泵接合器等组成。
系统分高低两区，低区由高区减压供给，减压阀设于设备层。
室内消火栓设计水量30L/s，火灾持续时间2h。
室内消防贮水池，消防供水泵设于地下室消防水泵房；18m³消防用水水箱及增压稳压设备在病房楼屋顶。
消火栓布置均按有两股消火栓的水枪充实水柱同时到达任何部位设置，水枪充实水柱不小于10m。
消火栓箱采用组合单栓箱，箱内配有栓口直径为65mm消火栓一个，口径为19mm水枪一支，直径为65mm。
水龙带25m，SN25消防卷盘一套，报警按钮一个，火灾时按动按钮启动消火栓加压泵，保证室内消防水量及水压，并同时向消防值班室报警。
屋顶设有一个装有压力表的供试验和检查用的消火栓，消火栓水泵应保证在火灾后30S内启动。
室内消火栓给水管网布置成环状，并由阀门分成若干独立段，每段内消火栓数量不超过5个。
在室外4套SQS150-A型地上式消防水泵接合器，高低区各2套。
4、消防泵房及消防水箱在综合楼地下3层设置消防水池，消防储水V=480m³，消火栓泵2台，屋顶水箱18m3，增压稳压设备。
5、建筑灭火器本工程各层均配置建筑灭火器，采用MF/ABC5手提式磷酸铵盐干粉灭火器，与消火栓箱联体设置，每个消火栓箱体内设置2具灭火器，不足部分由消防安装公司视现场情况单独增设。
按A类火灾严重危险级设置建筑灭火器，最大保护距离15m；按B,C类火灾严重危险级设置灭火器，最大保护距离9m，按A类火灾中危险级设置灭火器，最大保护距离20m。
